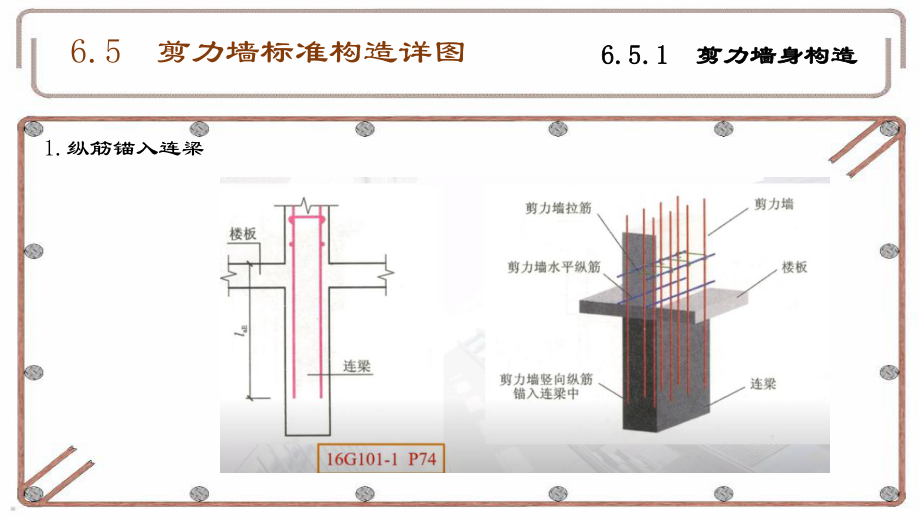

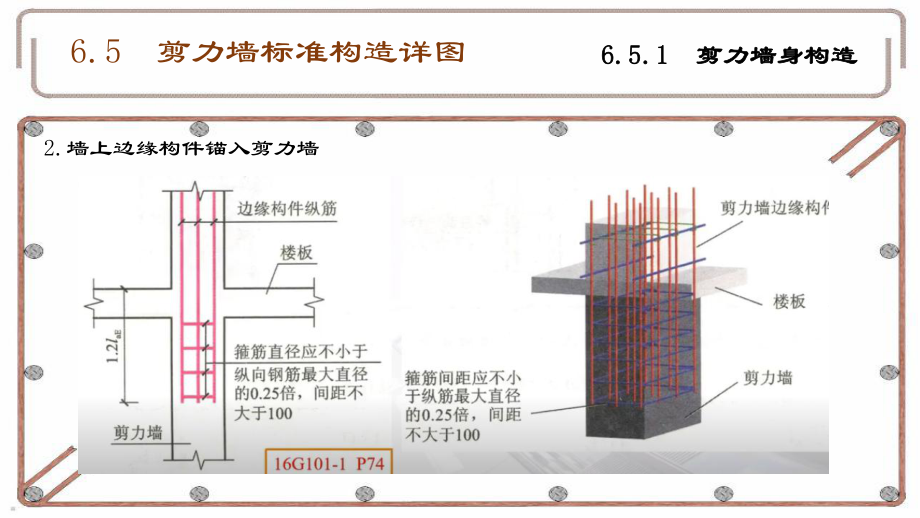

1、钢筋平法识图剪力墙纵筋的锚固6.5 剪力墙标准构造详图 6.5.1 6.5.1 剪力墙身构造剪力墙身构造 1.纵筋锚入连梁6.5 剪力墙标准构造详图 6.5.1 6.5.1 剪力墙身构造剪力墙身构造 2.墙上边缘构件锚入剪力墙6.5 剪力墙标准构造详图 6.5.1 6.5.1 剪力墙身构造剪力墙身构造 3.1墙身锚入基础的措施保护层厚度5d 基础高度不满足直锚6.5 剪力墙标准构造详图 6.5.1 6.5.1 剪力墙身构造剪力墙身构造 3.2墙身锚入基础的措施保护层厚度5d 基础高度满足直锚6.5 剪力墙标准构造详图 6.5.1 6.5.1 剪力墙身构造剪力墙身构造 4.剪力墙边缘构件在基础中
2、的锚固措施保护层厚度5d 基础高度满足直锚6.5 剪力墙标准构造详图 6.5.1 6.5.1 剪力墙身构造剪力墙身构造 4.剪力墙边缘构件在基础中的锚固措施保护层厚度5d 基础高度不满足直锚6.5 剪力墙标准构造详图 4.墙插筋在基础中的锚固6.5.1 6.5.1 剪力墙身构造剪力墙身构造 6.5 剪力墙标准构造详图 4.墙插筋在基础中的锚固6.5.1 6.5.1 剪力墙身构造剪力墙身构造 墙插筋保护层厚度不小于5d，墙插筋构造可分为下列两种情况：基础高度满足直锚。墙插筋伸至基础板底部，支承在底板钢筋网上，弯折6d且不小于150 mm；墙插筋在柱内设置间距不大于500 mm，且不小于两道水平分
3、布钢筋与拉结筋。墙身竖向分布钢筋“隔二下一”伸至基础底部，既可支承在底板钢筋网上，也可支承在筏形基础的中间层钢筋网上。基础高度不满足直锚。墙插筋伸至基础板底部，支承在底板钢筋网上，且锚固垂直段不小于0.6laE且不小于20d，弯折15d；墙插筋在柱内设置间距不大于500 mm，且不小于两道水平分布钢筋与拉筋。6.5 剪力墙标准构造详图 4.墙插筋在基础中的锚固6.5.1 6.5.1 剪力墙身构造剪力墙身构造 6.5 剪力墙标准构造详图 4.墙插筋在基础中的锚固6.5.1 6.5.1 剪力墙身构造剪力墙身构造 墙插筋保护层厚度小于5d。墙外侧插筋构造可分为下列两种情况：基础高度满足直锚。墙插筋伸
4、至基础板底部，支承在底板钢筋网上，弯折6d且不小于150 mm；墙插筋在柱内设置锚固横向钢筋，锚固区横向钢筋应满足直径不小于d/4（d为插筋最大直径），间距不大于10d(d为插筋最小直径)且不大于100 mm的要求。基础高度不满足直锚。墙插筋伸至基础板底部，支承在底板钢筋网上，且锚固垂直段长度不小于0.6laE且不小于20d，弯折15d；墙插筋在柱内设置锚固横向钢筋，锚固区横向钢筋要求同上。6.5 剪力墙标准构造详图 4.墙插筋在基础中的锚固6.5.1 6.5.1 剪力墙身构造剪力墙身构造 6.5 剪力墙标准构造详图 4.墙插筋在基础中的锚固6.5.1 6.5.1 剪力墙身构造剪力墙身构造 墙外侧纵筋与底板纵筋搭接。基础底板下部钢筋弯折段应伸至基础顶面标高处，墙外侧纵筋伸至板底后弯锚、与底板下部纵筋搭接llE，且弯钩水平段长度不小于15d；墙插筋在基础内设置间距不大于500 mm，且不少于两道水平分布钢筋与拉结筋。6.5 剪力墙标准构造详图 4.剪力墙上起边缘构件纵筋构造6.5.2 6.5.2 剪力墙柱构造剪力墙柱构造 剪力墙上起边缘构件纵筋构造如图所示。边缘构件从楼板顶部伸入剪力墙的长度为1.2laE，箍筋直径应不小于纵向钢筋最大直径的0.25倍，间距不大于100 mm。错洞剪力墙洞边边缘构件做法需由设计人员指定。
