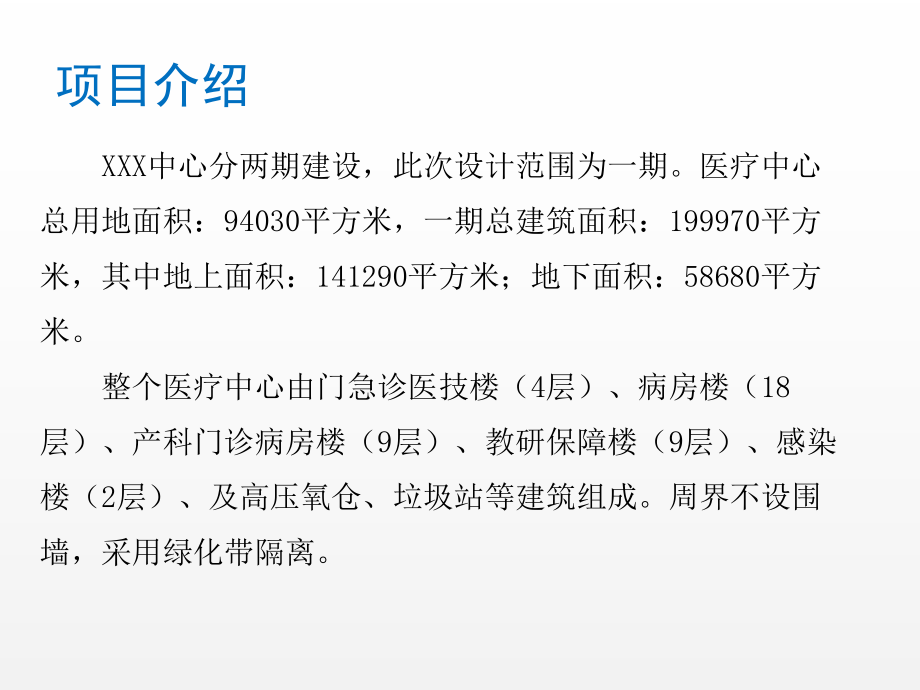

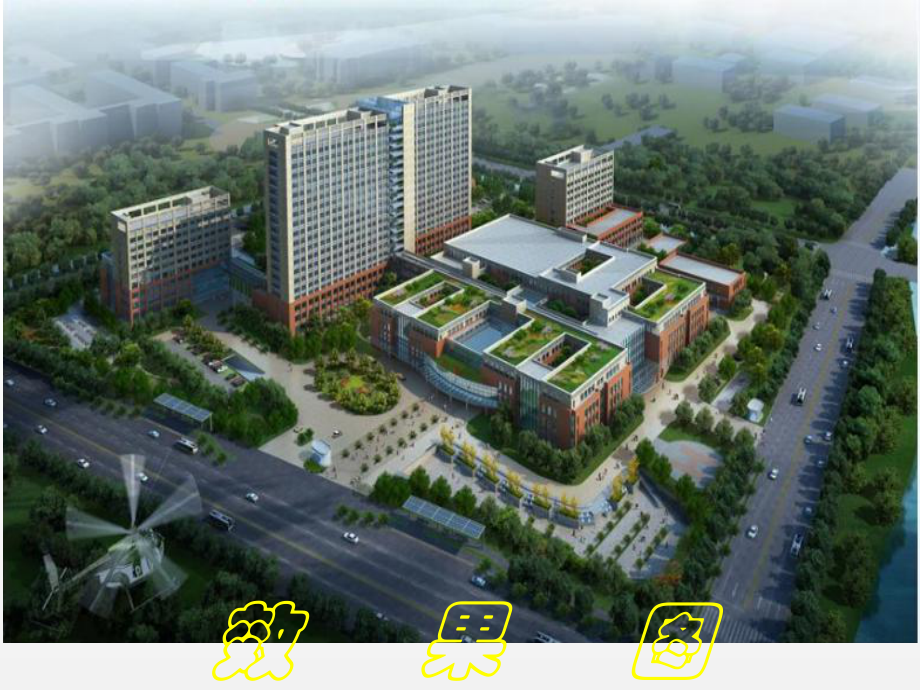

1、项目介绍 XXX中心分两期建设，此次设计范围为一期。医疗中心总用地面积：94030平方米，一期总建筑面积：199970平方米，其中地上面积：141290平方米；地下面积：58680平方米。 整个医疗中心由门急诊医技楼（4层）、病房楼（18层）、产科门诊病房楼（9层）、教研保障楼（9层）、感染楼（2层）、及高压氧仓、垃圾站等建筑组成。周界不设围墙，采用绿化带隔离。 效果图效 果 图设计理念 XXX医疗中心三大定位 1、三级甲等绿色医院 2、医科大学附属医院 3、XX区医疗急救中心 XXX医疗中心智能化建设应当围绕以上三个定位展开，应将建筑智能化与医疗信息化紧密结合，实现无缝对接，建立相应的软、硬

2、件平台，能实现信息共享、资源共享、科学管理和网络信息集成，为数字化医院打下坚实的基础 设计原则 系统设计应立足高起点，采用成熟、先进、实用成熟、先进、实用的技术，进行系统的优化集成设计。按照“以人为本、满足应用、适度超前、留有余地”的方针，从长远的角度出发做出各系统的整体发展规划。 系统软、硬件配置采用模块化、开放式结构模块化、开放式结构，以适应系统灵活组网、扩展和系统能力提升的需要。 系统配置应采用有长期动态寿命的主流产品主流产品，回避使用短期过渡型技术产品。使系统既能满足当前的需要，也能适应科技的进步，随着时代的发展，其智能化程度也不断提高。设计原则 系统设备配置在保证系统可靠性、先进性的

3、同时，应本着经济、实用、合理的原则，使系统具有良好的性能价格比性能价格比。 系统必须具有极高的安全性、可靠性、兼容性和易维护性安全性、可靠性、兼容性和易维护性。 系统操作方便操作方便，适用广泛，易于管理。 系统应提供符合国际标准国际标准的软件，硬件，通信、网络，操作系统和数据库管理系统等诸方面的接口与工具，免费提供系统集成所需的接口，开放其通信协议。所有软件均需中文（简体）并需开放编程，使系统具备良好的灵活性，兼容性，扩展性和可移植性。设计依据 智能建筑设计标准GB/T503142006医疗建筑智能化系统技术规范DB34/T 1923-2013医院洁净手术部建筑技术规范GB 503332013

4、安全防范工程技术规范GB 50348-2004视频安防监控系统工程设计规范GB50395-2007综合布线系统工程验收规范（GB/T50312-2007）智能建筑工程质量验收规范（GB50339-2003）有线电视系统工程技术规范（GB50200-94）防盗报警控制器通用技术条件（GB12663-2001）设计依据电子计算机机房设计规范（GB50174-2008）会议系统的电及其音频性能要求GB/T15381-94视听系统设备互连用连接器的应用GB/T15644-95建筑物电子信息系统防雷技术规范GB50343-2012近距离识别卡-非接触集成电路卡标准ISO/IEC14443其他相关国家规范

5、及医院相关图纸数字化医院系统的组成数字化医院建筑智能化医疗信息化一、建筑智能化系统一、建筑智能化系统数字化医院系统的组成-智能化工程部分智能化工程建设信息化网络系统智能办公管理系统公共安防系统智能医疗系统楼宇自动化系统智能化工程建设根据功能划分为5大系统。 数字化医院系统的组成-智能化工程部分信息化网络系统1、综合布线系统2、计算机网络系统3、卫星及有线电视系统4、机房系统5、系统集成平台一、信息化网络系统包括5个子系统。 信息化网络系统实现医院数据、语音、视频信号的传输，是整个数字化医院的基础。 信息化网络系统系统功能介绍1、综合布线系统 我们结合新建医院的建筑分布情况，数据总配线架设置在科

6、研保障楼七层计算机信息中心机房，各单体建筑设备配线间或弱电间采用低烟无卤12芯万兆级多模光缆与计算机中心机房连接。 语音总配线架设置在病房楼地下一层弱电进线间，语音主干采用三类100对低烟无卤大对数电缆。 水平部分数据与语音全部采用低烟无卤6类四对非屏蔽双绞线,在使用中可方便的实现语音数据的对调。信息化网络系统系统功能介绍1、综合布线系统六类布线千兆桌面万兆主干预留扩展信息化网络系统系统功能介绍2、计算机网络系统 计算机网络设计分为业务网、外网、科室专网、设备网等多个网段，各网段之间物理隔离。业务网核心设计采用双核心交换机热备，提升系统的稳定性。系统设计采用核心-汇聚-接入的三层构架。实现桌面

7、千兆接入。 全院实现无线覆盖，确保无死角，为数字化医院管理提高完善的网络基础 配置安全网关、负载均衡、流量控制等网络管理设备，提高网络的安全性与稳定性。信息化网络系统系统功能介绍2、计算机网络系统三层构架稳定双核心热备高速网络隔离安全无线全覆盖方便接入交换机VLAN 3WLAN 汇聚交换机Internet核心交换机接入交换机VLAN 1VLAN 2汇聚交换机信息网络中心机房信息网络中心机房各楼层各楼层各楼层各楼层.信息化网络系统系统功能介绍3、卫星及有线电视系统 高品质的电视传输系统是现代化通讯系统的重要组成部分。南京江宁区医疗服务中心是集门诊、病房等服务为一体的综合大楼，根据大楼的实际用途，

8、我们在该楼内设计建立一套有卫星线电视系统，在病房、候诊区、输液室、休息区、示教室、会议室等处设置有线电视终端。系统建成后，既可接收本地有线电视网节目，也可以接收卫星电视节目，还可以制作并播出自办的电视节目。信息化网络系统系统功能介绍3、有线及卫星电视系统卫星接收自办节目全面覆盖 演播室声音/图象编码 网络监视装置用户终端控制装置卫星接收机频率变换器能量扩散纠错编码纠错编码调制器调制器有源混合器电/光转换光/电转换光/电转换电/光转换用户分配网络卫星接收微波MMDS信源前端设备传输系统终端干线传输系统前端设备同轴干线信息化网络系统系统功能介绍4、机房工程系统 信息中心机房设在教研保障楼7楼。 机

9、房工程系统是由室内配套装修、配电系统、空调通风系统、消防系统及防雷接地系统组成。 机房内装修在抗静电抗干扰的基础上也要考虑到防火、防尘、防潮、防虫鼠、保温和隔音等方面。配电系统主要是由 UPS不间断电源、机房照明配电系统和配电防雷接地系统组成。 空调通风系统主要由精密空调和机房空调组成。 在配电防雷接地的合理设计前提下，防雷接地系统的正常工作确保了机房内工作人员和各系统设备工作运行的安全性。 在医技楼4楼设灾备机房，与信息中心实现双活。 信息化网络系统系统功能介绍4、机房工程系统机房装修UPS电源精密空调防雷接地气体消防供配电系统异地容灾信息化网络系统系统功能介绍5、智能化系统集成 建筑智能化

10、的系统集成的目标是以系统集成、功能集成、网络集成和软件界面集成等多种集成技术为基础，运用标准化、模块化以及系列化的开放性设计。(FMS)物物业业管管理理系系统远远程程计计量量计计费费系系统（P PA A/ /E EA A）（FAS）背背景景音音乐乐及及紧紧急急广广播播系系统统火火灾灾自自动动报报警警与与消消防防联联动动系系统安安全全防防范范系系统统( (S SAS S)闭路电视监控系统防盗报警系统电子巡更系统能耗计量计费系统电梯系统送排风系统热交换系统冷却塔系统供热锅炉系统空调机组系统新风系统冷热源系统给排水系统智能照明系统高低压配电系统楼楼宇宇自自动动控控制制系系统统（BAS）智智能能化化系

11、系统统集集成成IBMS门禁一卡通管理系统数字化医院系统的组成-智能化工程部分日常办公管理系统6、门禁一卡通及停车场管理系统7、公共广播及背景音乐系统8、LED显示及信息发布系统9、时钟系统10、会议系统二、智能办公管理系统包括5个子系统。 智能办公管理系统通过门禁一卡通、公共广播、信息发布、网络时钟、智能会议系统、实现现代化的办公管理，改善工作环境、提升工作效率智能办公管理系统功能介绍6、门禁一卡通及停车场管理系统 办公人员一卡通办公人员一卡通 在医院的通道出入口、消控中心、电梯、药品储藏等重要部位采用联网型门禁，采用刷卡方式进入，对联网型门禁可实时检测或记录相应门的开关信号。在主要科室办公室

12、、设备间安装离线式刷卡门锁，通过刷卡进入。该卡同时可实现考勤、食堂消费等功能。 停车场入口安装道闸，内部人员采用远距离卡或视频比对进入，外来人员通过临时发卡实现收费功能。 就诊人员一卡通就诊人员一卡通 就诊人员使用就诊卡或医保卡可实现消费、用水、停车、缴费、公共场所门禁出入功能。智能办公管理系统功能介绍6、门禁一卡通及停车管理系统在线门禁离线门锁考勤、消费停车收费水控系统梯控系统智能办公管理系统功能介绍7、公共广播及背景音乐系统 本次设计将紧急广播、公共广播和背景音乐系统集合在一起，共用一套前端扬声器。 系统采用全数字系统，可实现对单个音箱的单独控制，可实现针对性播放。 在院内各楼层的门厅、电

13、梯厅、公共活动区域、公共消防通道、卫生间、停车场、病房、室外草坪等场所设置广播扬声器。智能办公管理系统功能介绍7、公共广播及背景音乐系统数字系统寻址广播消防联动智能办公管理系统功能介绍8、LED显示及信息发布系统 该系统作为大楼发布信息的重要工具，可以实时地动态显示公告、新闻、天气等公共信息，也可以显示计算机生成的动态图文画面，是信息发布的绝佳工具。 在医院门诊大厅安装P4全彩LED屏，显示医院宣传资料及欢迎信息。 在电梯厅等公共场所安装42寸液晶电视机，显示各种图片文字信息。 在门急诊病房楼一层大厅设置触摸屏查询引导系统，供病人及家属查询和了解医院的信息。 智能办公管理系统功能介绍8、LED

14、显示及信息发布系统形象宣传指路引导广告发布信息查询智能办公管理系统功能介绍9、网络时钟系统 时钟同步服务器以北斗信号作为时间源，在医院各处安装子钟，或利用其他系统已有的显示终端，来显示统一的时间。 时钟同步系统以NTP/SNTP 协议同步网络中的所有需要标准参考时间的系统。并具有自动校时功能，以保证总系统时间的一致性。 智能办公管理系统功能介绍10、会议系统 会议系统包括：投影显示系统（配置投影机和投影幕，用于电子资料的投影显示）、扩声系统（按照会议要求配置音箱，做到原音重现，无回音等）、中控系统（用于对会议室周边的设备进行集中控制、遥控控制，如灯光的调节、窗帘的自动控制、投影机的自动升降与打

15、开，以及其他的各种电器设备等）、发言系统（设置主席单元和代表单元，配合扩声系统使用）、摄像系统（用于对会议室内进行监控，也可自动跟踪发言人，并录像，为以后提供资料）、灯光系统。 智能办公管理系统功能介绍10、会议系统高清图像显示高保真原声发言表决一键管理会议录像数字化医院系统的组成-智能化工程部分11.公共安防系统11.1、视频监控系统11.2、红外防盗报警系统11.3、巡更系统11.4、无线对讲系统三、公共安防系统包括4个子系统。 公共安防系统通过自动化的监控、报警系统，结合安保人员的巡更、无线对讲系统，实现对医院全方位的安全保护。公共安防系统功能介绍11、安全防范系统 安防系统的设计包括闭

16、路电视监控、防盗报警、无线巡更和无线对讲四个子系统，各子系统有机结合形成一套功能完整的人防与技防相结合的安全防范系统，以有效地整合所有技术资源与手段，使得整个大楼具有更全面、更有效、更综合的安全技术防范能力。 监控系统采用全数字化系统，点位覆盖医院出入口、走道、收费窗口、大厅、安全通道、停车场、财务室、诊室等公共区域及重点区域。监控采用高清摄像机，确保系统建成后的先进性。 采用智能分析系统，实现医院周界围墙入侵报警功能。 红外报警系统覆盖药房、办公室、财务室等重点区域。 巡更点主要设计在安全通道、设备机房等区域。公共安防系统功能介绍11、安全防范系统数字视频监控红外防盗报警无线电子巡更无线对讲数字化医院系统的组成-智能化工程部分智能医疗系统12、病房探视系统13、排队叫号及分诊系统14、手术示教及远程会诊系统15、智能化护理系统四、智能医疗系统包括4个子系统。 智能医疗系统为患者提供人性化的智能服务，协助医护人员的工作，提升医院医疗水平。智能医疗系统功能介绍12、病房探视系统 病房探视系统专用于重症监护病人、层流病房病人的探视，它以语音通话和活动图像来实现探视功能。 病人与探视者不直接
