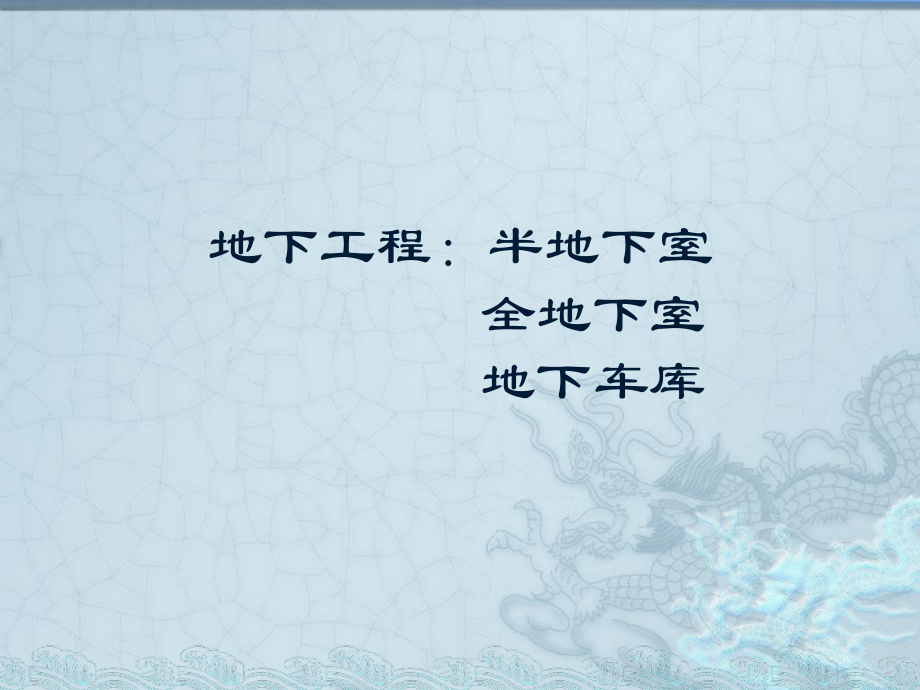

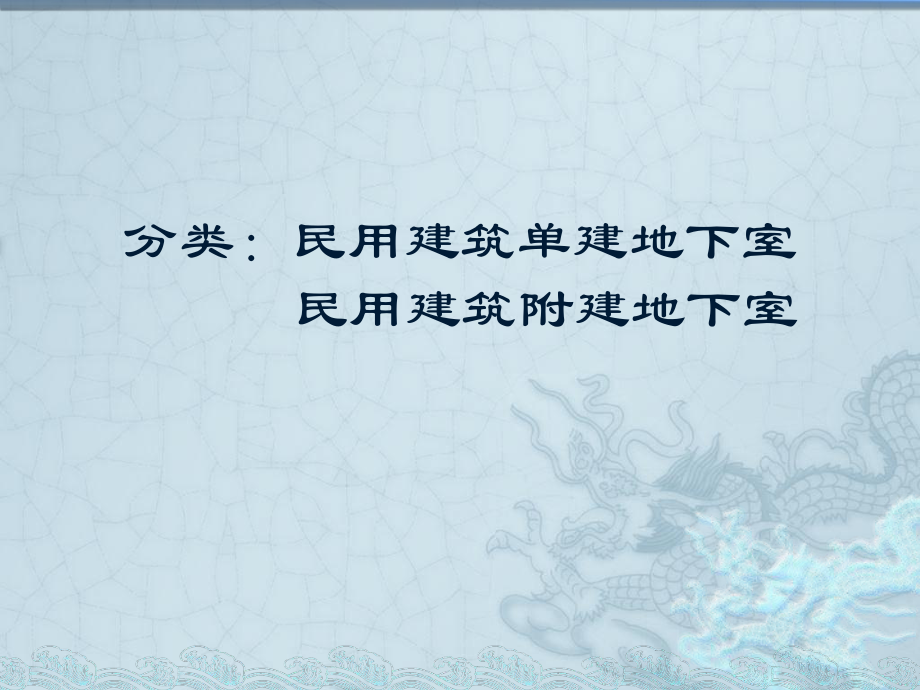

1、 民用建筑地下工程 防火设计分类：民用建筑单建地下室 民用建筑附建地下室地下工程：半地下室 全地下室 地下车库地下室相关规定：1、耐火等级2、按照功能及面积划分防火、防烟分区 3、地下室安全疏散要求 4、地下室楼梯间防火设计 耐火等级：地下、半地下建筑的耐火等级均应为一级 （建规5.1.8，高规3.0.4） 防火防烟分区： 建筑地下室、半地下室内的防火分区间应采用防火墙分隔，每个防火分区允许最大建筑面积500m2。当设置自动灭火系统时，每个防火分区的最大允许建筑面积可增加1.0倍。当局部设置自动灭火系统时，增加面积可按该局部面积的1.0倍计算高层建筑内的地下商业营业厅、展览厅、多层建筑地下营业
2、厅等，当设有火灾自动报警系统和自动灭火系统，且建筑内部装修符合现行国家标准建筑内部装修设计防火规范GB 50222的有关规定时，地下部分防火分区的允许最大建筑面积为2000m2设置排烟设施的走道，净高不超过6.0m的场所应划分防烟分区，每个防烟分区的建筑面积不宜超过500m2，防烟分区不应跨越防火分区。防烟分区应采用挡烟垂壁、隔墙或从顶棚下突出不小于0.50m的梁划分安全疏散要求：地下室、半地下室每个防火分区的安全出口数量应经过计算，且不应少于两个。当有两个或两个以上防火分区相邻布置时，每防火分区可利用防火墙上通向相邻分区的甲级防火门作第二安全出口，但每个防火分区至少有一个通向室外的安全出口(
3、包括直通室外的疏散楼梯间，通向具有防烟功能的避难走道的安全出口。避难走道的设置应经过充分论证确定)。当防火分区建筑面积不大于1000m2时，可设置一个直通室外的安全出口；当防火分区建筑面积大于1000m2的商业营业厅等人员密集场所，通向室外的安全出口个数不应少于2个。在一个防火分区通向室外的各种安全出口的宽度之和不宜小于按规范计算的安全出口总宽度的70(通向相邻防火分区的安全出口宽度小于计算宽度30时可计入总宽度)。多层建筑地下、半地下建筑(室)人数不超过30人且建筑面积小于等于500m2时，其直通室外的垂直金属梯可作为第二安全出口地下室、半地下室房间疏散门不应少于2个，当房间的建筑面积不超过
4、50m2，且经常停留人数不超过15人时，可设一个疏散门多层建筑地下室、半地下室其疏散走道、安全出口、疏散楼梯以及房间疏散门每百人的净宽，当与室外地面出入口地面高差不大于10m时为0.75m，当与室外地面出入口地面高差大于10m时为1.0m。地下建筑中上层楼梯的总宽度应按其下层人数最多一层的人数计算高层建筑地下室、半地下室其疏散走道、安全出口、疏散楼梯以及房间疏散门净宽，根据其通过人数按不小于1.0m百人计算确定。地下各层人数不等时，疏散楼梯总宽度应按人数最多的一层计算地下室楼梯防火：1)地下室、半地下室楼梯间，在首层应采用耐火极限不低于2.0h的不燃烧体隔墙与其他部位隔开并应直通室外，当必须在
5、隔墙上开门时，应采用乙级防火门；2)地下室、半地下室与地上层不应共用楼梯间，当必须共用楼梯间时，在首层应采用耐火极限不低于2.0h的不燃烧体隔墙和乙级防火门将地下、半地下部分与地上部分的连通部位完全隔开，并应有明显标志。高层建筑地下室的疏散楼梯在首层出口上方应设挑出宽度不小于1000mm的防火挑檐。3)设于多层建筑地下的商店和设有歌舞娱乐放映游艺场所的地下建筑(室)，当其地下层数为3层及3层以上，或地下室内地面与室外出入口地坪高差大于10m时，均应设置防烟楼梯间；（不经营和储存火灾危险性为甲、乙类储存物品属性的商品）注：设于多层建筑、高层建筑地下的歌舞厅、录像厅、夜总会、放映厅、卡拉OK厅(含
6、具有卡拉OK功能的餐厅)、游艺厅(含电子游艺厅)、桑拿浴室(除洗浴部分外)、网吧等歌舞娱乐放映游艺场所(以下简称歌舞娱乐放映游艺场所)，应符合下列规定：1 不应设置在地下二层及以下。当设置在地下一层时，地下一层地面与室外出入口地坪的高差不应大于10m。2 一个厅、室的建筑面积不应大于200m2，并应分别采用耐火等级不低于2.0h、1.0h的不燃烧体隔墙、楼板与其他部位隔开，疏散门应为不低于乙级的防火门。3 应设置防烟、排烟设施。4 布置在地下的歌舞娱乐放映游艺场所的安全出口不应少于2个。其中每个厅、室或房间的疏散门不应少于2个。当其建筑面积小于或等于50m2，且经常停留人数不超过15人时，可设
7、置1个疏散门。5 设于建筑内的地下歌舞娱乐放映游艺场所应设置火灾自动报警系统和自动灭火系统。其疏散走道和主要疏散路线的地面或靠近地面的墙上，应设置发光疏散指示标志。地下商店：营业厅不应设置在多层建筑地下三层及以下，不宜设置在高层建筑地下三层及以下，且不应经营和储存火灾危险性为甲、乙类储存物品属性的商品高层建筑地下商店和建筑面积大于500m2的多层建筑地下商店应设置火灾自动报警系统和自动灭火系统地下商店总建筑面积大于20000m2时，应采用防火墙分隔，且防火墙上不应开设门窗洞口处于多层建筑的地下商店，当相邻区域确需连通时，应选择采取下列措施进行防火分隔1)下沉式广场等开敞空间。该空间的设置应能防
8、止邻区的火灾蔓延和便于安全疏散13*13。2)防火隔间。该隔间的墙应为实体防火墙，在隔间的相邻区域分别设置火灾时能自行关闭的常开式甲级防火门。避难走道。该避难走道除应符合现行国家标准人民防空工程设计防火规范GB 50098的有关规定外，其两侧的墙应为实体防火墙，且在局部连通处的墙上应分别设置火灾时能自行关闭的常开式甲级防火门。4)防烟楼梯间。该防烟楼梯间及前室的门应为火灾时能自行关闭的常开式甲级防火门。 应设置防烟、排烟设施设于高层建筑内的地下商店的疏散走道和主要疏散路线的地面或靠近地面的墙上，应设置发光疏散指示标志消防控制室可设在高层建筑的首层或地下一层，但应采用耐火极限不低于2.0h的隔墙
9、和1.5h的楼板与其他部位隔开，并应设直通室外的安全出口，包括经短走道通过封闭(或防烟)楼梯出室外地下车库防火设计地下汽车库：室内地坪面低于室外地坪面高度超过该层车库净高一半的汽车库。机械式立体汽车库：室内无车道且无人员停留的、采用机械设备进行垂直或水平移动等形式停放汽车的汽车库复式汽车库： 室内有车道、有人员停留的，同时采用机械设备传送，在一个建筑层里叠23层存放车辆的汽车库消防设计：地下汽车库的耐火等级应为一级车库防火分类构件耐火等级：地下车库不应与托儿所、幼儿园、养老院组合建造；当病房楼地下室设汽车库时，应与病房楼有完全的防火分隔，汽车库的出入口必须与病房楼的人员出入口完全分开地下汽车库
10、内不应设置修理车位、喷漆间、充电间、乙炔间和甲、乙类物品储存室地下汽车库应设防火墙划分防火分区。每个防火分区的最大允许建筑面积不应大于2000m2，复式汽车库最大允许建筑面积不应大于1300m2。当汽车库内设有自动灭火系统时，其防火分区的最大允许建筑面积可增加1.0倍地下汽车库的汽车坡道两侧应用防火墙与停车区隔开，不同防火分区之间的坡道的出入口应采用水幕、防火卷帘或设置甲级防火门等措施与停车区隔开。当汽车库和汽车坡道上均设有自动灭火系统且为同一防火分区时，可不受此限当地下车库贴邻上部建筑时，车库的开敞部位(门、窗和洞口)和出入口上方建筑物有外窗的，在车库洞口处应设1.0m宽的防火挑檐，或开口部
11、位上沿至上层窗洞口的下沿之间的窗间墙不应小于1.2m。人员疏散：1)汽车库内的人员安全出口与汽车疏散口应分开设置，汽车坡道不能作为人员安全疏散出口。地下汽车库每个防火分区的人员安全出口不应少于两个，但同一时间的人数不超过25人或汽车库为类汽车库时，可设一个安全出口；2)地下汽车库的室内疏散楼梯应为封闭楼梯间，封闭楼梯间的门应是乙级防火门。当楼梯间不能直接自然通风和采光时，应设防烟楼梯间。防烟楼梯间的门及前室的门均为乙级防火门；3)疏散楼梯的梯段净宽不应小于1.1m；4)车库内最远工作地点到安全疏散口的距离不应超过45m。当设有自动喷水灭火系统时，其距离不应超过60m；5)当室内地面与室外出入口
12、地坪高差大于10.0m时，应设防烟楼梯间和消防电梯，并应保证每个防火分区至少有1部。车辆疏散：1)停车50辆以下的车库可设一条宽度不小于4.0m的单行坡道出口；2)停车100辆以下的车库可设一条宽度不小于7.0m的双行坡道出口；3)停车大于100辆的车库，当采用错层式或斜楼板式且车道、坡道为双车道时，其由地下一层至室外的出口应不少于两个；车库内其他楼层汽车疏散坡道可只设一个4)对于地下多层车库，出入口应按总量控制；当车道上设有自动喷水灭火系统时，可按本层地下车库所负担的汽车疏散数量是否超过50辆或100辆，来确定汽车出口数。50辆以下的设一条单行坡道；100辆以下的设一条双行坡道，100辆以上
13、的应设2个疏散口；5)汽车两个疏散口之间的距离不应小于10m，两个车道毗邻时，应采用防火隔墙隔开住宅楼地下汽车库应符合以下要求：1 汽车库内严禁将宽的单车道兼作双车道使用。2 当电梯直通多层住宅下部的汽车库(含地下汽车库)时，应设置电梯侯梯厅并采用防火分隔措施。库内直通住宅单元的楼(电)梯间应设门，严禁利用楼(电)梯间进行自然通风。3 地下汽车库可与住宅地下室相通，人员疏散可借用住宅楼梯，若不能直接进入住宅楼梯间，应在汽车与住宅楼梯之间设走道相连。开向走道的门均应为甲级防火门。汽车库人员疏散距离应算至住宅楼梯间。1 机械式汽车库的建筑设计应根据甲方的需要，结合机械停车设备的运行特点和有关技术资
14、料的规定进行设计。2 机械式汽车库的库门洞口宽度不应小于车宽加500mm，其高度不应小于车高加100mm，兼作人行通道时其高度不应小于1900mm。3 机械式汽车库的出入口应设库门或栅栏。4 火灾时自动封闭库门的机械式汽车库，应另设人员疏散的安全门、安全门应向室外开，从库外只能用钥匙开启，并设标志。5 机械式汽车库的门应为闭锁，并应使人、车不受夹损。6 机械停车设备的操作位置应能看到人、车的进出，当不能满足要求时，应设置反射镜、监控器等设施附表注：敞开式、错层式、斜楼板式的汽车库的上下连通层面积应叠加计算，其防火分区最大允许建筑面积可按本表规定值增加一倍。室内地坪低于室外地坪面高度超过该层汽车
15、库净高1/3且不超过净高1/2的汽车库，或设在建筑物首层的汽车库的防火分区最大允许建筑面积不应超过2500m2。复式汽车库的防火分区最大允许建筑面积应按本表规定值减少35%。汽车库建筑设计要点：确定汽车库类型、规模轴线定位及与周边建筑定位的关系。车辆疏散出口的数量及出口设计原则汽车库停车方式停车带、停车位、通车道设计汽车库高度确定、层高、净高、设备管线高度车库内是否需要设置电梯防火分区划分面积及平面图例。车库内排水坡度要求、沟、坑、地漏（包括内部、入口处、楼梯处）无障碍车位设计。车库内的净高要求、出入口最低处净高。层顶排水、覆土厚度各风口的位置及做法。汽车库停车规则、通道要求、车库内车辆行车路线导向车库内设备用房布置易成组并单独成防火分区、车库内各设备用房的位置要求、高度、面积车库内人员疏散距离、防火分区疏散口数量塔楼与车库的关系、在车库内的位置定位车库疏散楼梯及井道出屋面与环境的关系车库顶板通风采光设计汽车库管理用房设计屋面覆土厚度要求、顶板形式屋面车行道、消防车道、消防扑救面的确定屋面环境布置、排水设计车位车轮挡设计汽车库内坡道面层应采取防滑措施，宜在柱子、墙阳角及凸出构件等部位设防撞措施标明行驶方向、停车位及车位号参考规范：建筑设计防火规范高层民用建筑设计防火规范人民防空工程设计防火规范汽车库、修车库、停车场设计防火规范
