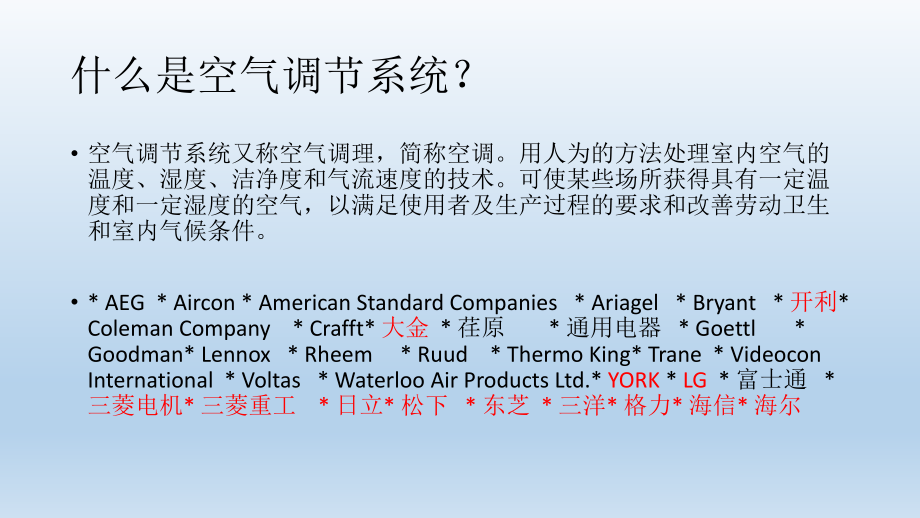

1、金华泰实验室空气调节系统什么是空气调节系统? 空气调节系统又称空气调理,简称空调。用人为的方法处理室内空气的温度、湿度、洁净度和气流速度的技术。可使某些场所获得具有一定温度和一定湿度的空气,以满足使用者及生产过程的要求和改善劳动卫生和室内气候条件。 * AEG * Aircon * American Standard Companies * Ariagel * Bryant * 开利* Coleman Company * Crafft* 大金 * 荏原 * 通用电器 * Goettl * Goodman* Lennox * Rheem * Ruud * Thermo King* Trane *

2、 Videocon International * Voltas * Waterloo Air Products Ltd.* YORK * LG * 富士通 * 三菱电机* 三菱重工 * 日立* 松下 * 东芝 * 三洋* 格力* 海信* 海尔常见空调类型? 水系统和氟系统 氟系统有一下类型: 1、家用壁挂机 2、家用柜机 3、天花机(天井式) 4、家用多联机(格力STAR系列、POWER系列等) 5、风管机(格力C系列静音风管机、D系列、A2系列) 6、商用多联机(格力GMV ES系列、GMV5 GMV5S 系列) 7、洁净空调(控制洁净度) 8、恒温恒湿空调(温湿度的精确控制)常见的水系统

3、空调 1、风冷模块机组 风冷模块机组是以空气为冷(热)介质,作为冷(热)源兼用型的一体化中央空调设备。(不需要冷却塔) 2、地源热泵、水源热泵空调机组 “热泵”是一种能从自然界的空气、水或土壤中获取低位热能,经过电能做功,提供可被人们所用的高位热能的装置。(备用冷却塔) 3、离心式空调机组(大冷量、需要冷却塔) 4、螺杆式空调机组(中冷量、需要冷却塔) 5、活塞式空调机组(小冷量、需要冷却塔)常见单位换算 1冷吨=3024千卡/小时(kcal/h)=3.517kw(制冷量) 1马力(或1匹马功率)=735.5瓦(W)=0.7355千瓦(KW) 1千卡/小时(kcal/h)=1.163瓦(W)

4、摄氏温度=(华氏F-32)5/9 1P=2.5KW=735.5W:注:2.5kw对应的是制冷量,而735.5w对应的是电功率空调四大部件 压缩机、蒸发器、节流阀、冷凝器 压缩机:压缩机分活塞压缩机,螺杆压缩机,离心压缩机,直线压缩机等。活塞压缩机一般由壳体、电动机、缸体、活塞、控制设备 (启动器和热保护器) 及冷却系统组成。(电机机决定是否变频) 蒸发器:低温的冷凝“液”体通过蒸发器,与外界的空气进行热交换,“气”化吸热,达到制冷的效果。 节流阀:通过改变节流截面或节流长度以控制流体流量的阀门。(电子膨胀阀、毛细管) 冷凝器(Condenser):属于换热器的一种,能把气体或蒸气转变成液体,将

5、管子中的热量,以很快的方式,传到管子附近的空气中。冷凝器工作过程是个放热的过程,所以冷凝器温度都是较高的。功率/匹/度电 功率:功率是指物体在单位时间内所做的功的多少,即功率是描述做功快慢的物理量。功的数量一定,时间越短,功率值就越大。求功率的公式为功率=功/时间。 匹:1匹=1马力=735W,匹原来并不指制冷量。平时所说的空调是多少匹,是根据空调消耗功率估算出空调的制冷量。一般来说,习惯用1匹等于2500w的制冷量(也就是25机型),1.5匹约等于.3500的量(也就是35机型)。 度(电):1度(电)=1KW.h 1度=1千瓦时=1千瓦1小时=1000瓦1小时也就是1000瓦(W)的用电器

6、用一个小时的用电量就是一度电洁净空调机组与风管安装大样图什么样是好的空调系统 温度:波动范围小,没有忽冷忽热 湿度: 洁净度:百万级、万级、千级、百级 风速:小于0.3m/s 通风效率:气流分布、污染物分布、新风年龄 必要的新风量:办公室和客房30m/(h.人),大堂四季厅10m/(h.人)GB50736:3.0.6 空调系统的管理:过滤器脏堵、表冷器滋生细菌、接水盘积水等空调系统的难点 1、节能:主要体现在压缩机上(占比70%),常用技术:变频、多个压缩机独立运行,热回收技术,利用低品位的能源,如空气源、水源、地源等。 2、温湿度的精确控制:常用电子膨胀阀、保证足够的送风量、控制器和感应元件

7、灵敏。 3、运行和维护方便:过滤网的清洗更换、更换压缩机冷冻油等。 4、冷量设计合理空调设计步骤 1、设计对象和需求:舒适性空调、工业空调, 2、室内外负荷:工程地点确定室外参数,房间层高、是否西晒、遮阳情况,室内人员,设备的热量散湿量,房间功能等确定以室内负荷。常用单位面积负荷计算。办公室:180-210W/,会议室:300W/ 3、制作负荷计算表,确定内外机的型号(取决于层高、天花吊顶、噪声要求和横梁高度)(内机可选:风管式、天花式、挂壁式、柜式,风机盘管、吊顶式风柜、立式风柜) 4、确定系统分区、外机安装位置,管路走向。 5、绘制图纸:风平面图、水平面图、施工说明、大样图、目录、设备清单

8、、负荷计算表焓湿图平面图上的状态点只有两个独立参数,所以湿度图常在一定总压力下,再选定两个独立参数为坐标制作。采用的坐标可以有各种选择,常见的有以含湿量和干球温度为坐标的d-t 图,和以焓和含湿量为坐标的h-d 图。1.等湿升温2.升温加湿3.等温加湿4.等焓加湿5.等湿降温6.降温减湿典型空气热湿处理过程典型空气热湿处理过程7.等温减湿8等焓减湿高效过滤器 高效过滤器主要用于捕集0.5um以下的颗粒灰尘及各种悬浮物,作为各种过滤系统的末端过滤。采用超细玻璃纤维纸作滤料,胶板纸、铝箔板等材料折叠作分割板,新型聚氨酯密封胶密封,并以镀锌板、不锈钢板、铝合金型材为外框制成。 为保护后级高级别过滤器

9、使用及保障洁净室安全运行,许多聪明的业主每月更换初效,每3个月更换中效及亚高效(或者前面所述风柜内末段选用高效做保护过滤器),这样可以保证高效过滤器5年(甚至10年)以上的使用寿命,而且因为更换后的新过滤器阻力小,空调负荷大大减少,而过滤器更换的费用远小于空调运行所需的电费,频繁更换前级预过滤器实际上是使空调在低阻力负荷下运行,节省了大量电费。G5箱体尺寸:370*370*210 高效尺寸:320*320*80额定风量:500m/h终阻力:350Pa过滤效率 :99.999%G10箱体尺寸:530*530*210 高效尺寸:484*484*80额定风量:1000m/h终阻力:350Pa过滤效率

10、 :99.999%G15箱体尺寸:680*680*210 高效尺寸:630*630*80额定风量:1500m/h终阻力:350Pa过滤效率 :99.999%空气洁净度等级 每立方米空气中0.5微米尘粒数 每立方米空气中5微米尘粒数 100级 (ISO class 5)35100 250 1000级(ISO class 6)351000 2500 10000级(ISO class 7)3510000 25000 100000级 (ISO class 8)35100000 250000 1000000级(ISO class 9)351000000 2500000金华泰实验洁净室的特点金华泰实验洁净室的特点1 对室内温度,相对湿度,洁净度,压力,噪声等参数都有严格的要求.实验对象的不同对温湿度及其精度,洁净度等级要求也不同.一般要求:温度23+1,相对湿度50+5%;洁净度100级,1000级,10000级2 建造的初投资高3 运行费用高
