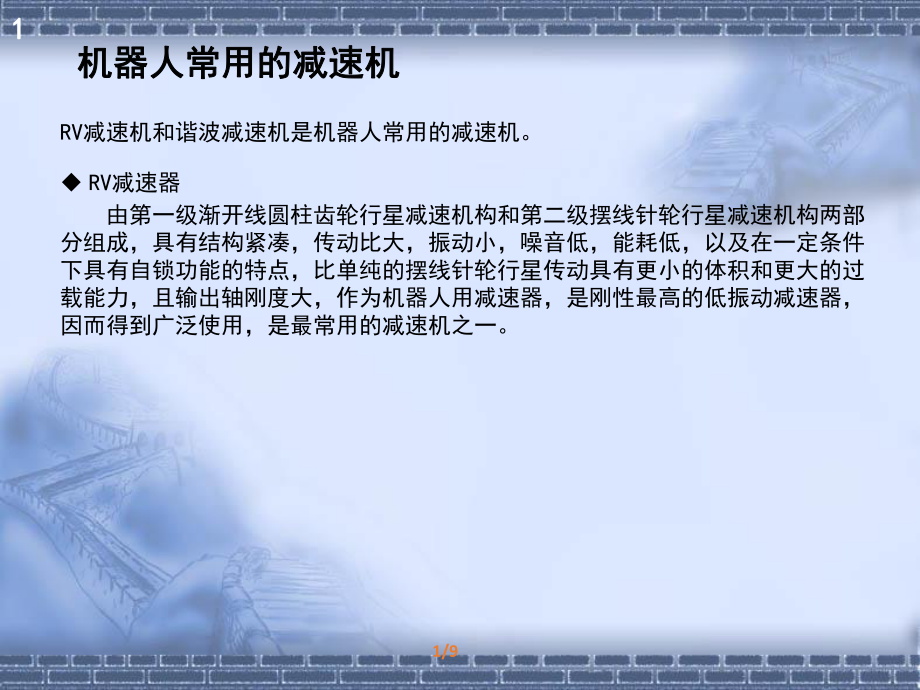

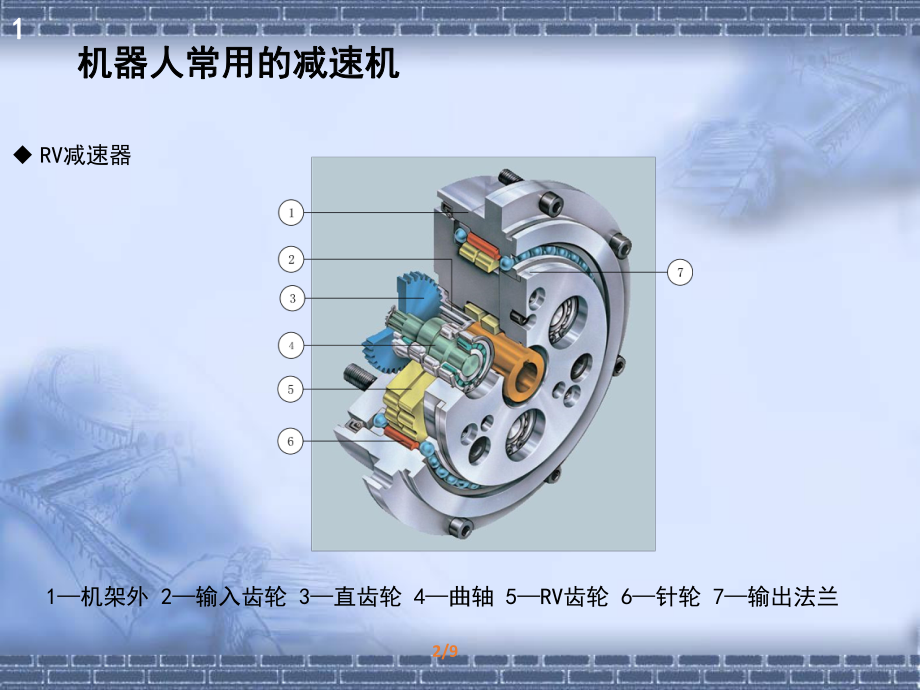

1、机器人常用的减速机机器人常用的减速机1 1机器人常用的减速机机器人常用的减速机RV减速机和谐波减速机是机器人常用的减速机。u RV减速器 由第一级渐开线圆柱齿轮行星减速机构和第二级摆线针轮行星减速机构两部分组成，具有结构紧凑，传动比大，振动小，噪音低，能耗低，以及在一定条件下具有自锁功能的特点，比单纯的摆线针轮行星传动具有更小的体积和更大的过载能力，且输出轴刚度大，作为机器人用减速器，是刚性最高的低振动减速器，因而得到广泛使用，是最常用的减速机之一。1/91 1机器人常用的减速机机器人常用的减速机u RV减速器 1机架外 2输入齿轮 3直齿轮 4曲轴 5RV齿轮 6针轮 7输出法兰2/91 1
2、机器人常用的减速机机器人常用的减速机u RV减速器 RV减速器内部的主要零部件有：输出法兰、输入齿轮、直齿轮、曲轴、RV齿轮、和针轮等。零部件介绍如下：1. 输入齿轮轴：齿轮轴用来传递输入功率，且与直齿轮互相啮合。2. 直齿轮：也就是渐开线行星轮，它与曲轴固联，两个行星轮均匀地分布在一个圆周上，起功率分流的作用，即将输入功率分成两路传递给摆线针轮行星机构。3. 曲轴：曲轴是摆线轮的旋转轴。它的一端与直齿轮相联接，另一端与输出法兰相联接，它可以带动摆线轮产生公转，而且又支撑摆线轮产生自转。4. 摆线轮（RV 齿轮）：为了实现径向力的平衡在该传动机构中，一般应采用两个完全相同的摆线轮，分别安装在曲
3、柄轴上，且两摆线轮的偏心位置相互成 180。5. 针轮：针轮与机架固连在一起而成为针轮壳体，在针轮上安装有 30 个针齿。 6. 输出法兰：是 RV 型传动机构与外界从动工作机相联接的构件，输出运动或动力。3/91 1机器人常用的减速机机器人常用的减速机u RV减速器功能及特点1.如果传动机构置于行星架的支撑主轴承内，那么这种传动的轴向尺寸可大大缩小。2.采用二级减速机构，处于低速级的摆线针轮行星传动更加平稳，同时由于转臂轴承个数增多且内外环相对转速下降，其寿命也可大大提高。3.只要设计合理，就可以获得很高的运动精度和很小的回差。4.RV传动的输出机构是采用两端支撑的尽可能大的刚性圆盘输出结构
4、，比一般摆线减速器的输出机构具有更大的刚度，且抗冲击性能也有很大提高。5.传动比范围大。因为即使摆线齿数不变，只改变渐开线齿数就可以得到很多的速度比。其传动比i=31171。6.传动效率高，其传动效率=0.850.924/91 1机器人常用的减速机机器人常用的减速机u 谐波减速器 谐波齿轮减速器是一种利用柔性构件的弹性变形波进行运动和动力传递变换的新型齿轮减速器，具有结构简单、体积小、传动比大、精度高、可向密封空间传递运动和动力等优点，因而在精密程度要求高的工业机器人系统中经常得到应用。5/91 1机器人常用的减速机机器人常用的减速机u 谐波减速器 工业机器人中安装的谐波减速器，它主要由刚轮，
5、也就是带有内齿圈的刚性齿轮，相当于行星系中的中心轮；柔轮，带有外齿圈的柔性齿轮，相当于行星齿轮；波发生器H，相当于行星架，这三个基本构件组成的。三个构件中可任意固定一个，其余两个一为主动，一为从动，可实现减速或增速（固定传动比），也可变成两个输入，一个输出，组成差动传动。作为减速器使用，通常采用波发生器主动、刚轮固定、柔轮输出形式。6/91 1机器人常用的减速机机器人常用的减速机u 谐波减速器功能及特点1.传动速比大。单级谐波齿轮传动速比范围为70320，在某些装置中可达到1000，多级传动速比可达30000以上。它不仅可用于减速，也可用于增速的场合。2.承载能力高。这是因为谐波齿轮传动中同时
