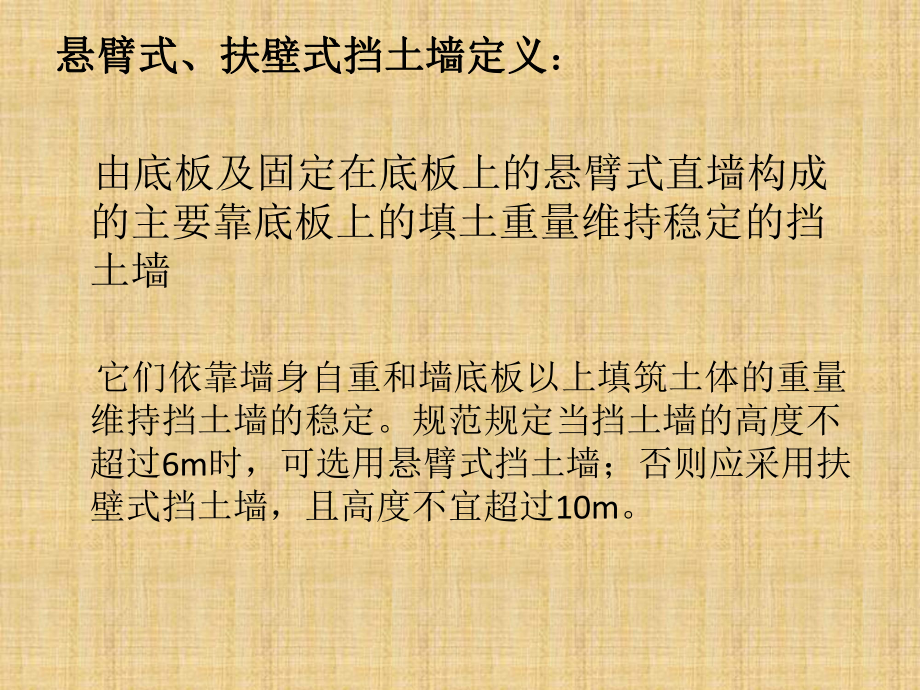

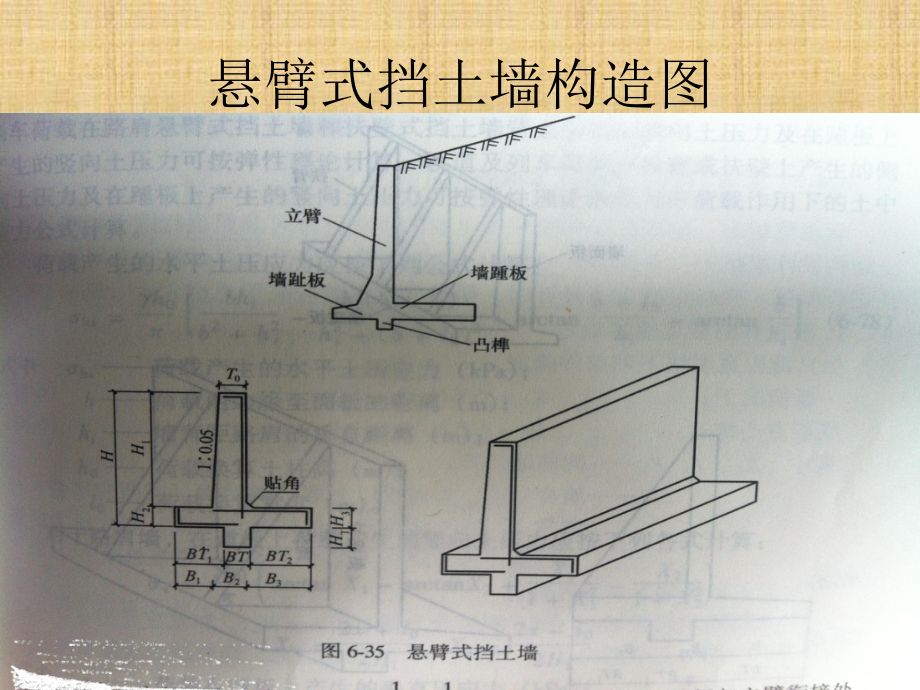

1、悬臂悬臂式和扶壁式挡土墙式和扶壁式挡土墙隶属于钢筋混凝土薄壁式结构悬臂式、扶壁式挡土墙定义悬臂式、扶壁式挡土墙定义： 由底板及固定在底板上的悬臂式直墙构成的主要靠底板上的填土重量维持稳定的挡土墙 它们依靠墙身自重和墙底板以上填筑土体的重量维持挡土墙的稳定。规范规定当挡土墙的高度不超过6m时，可选用悬臂式挡土墙；否则应采用扶壁式挡土墙，且高度不宜超过10m。悬臂式挡土墙构造图悬臂式挡土墙构建的基本要求：构建的基本要求：1. 墙高一般不大于6m，大于4m要在墙面板前加贴角。2. 胸坡根据强度和刚度比要求确定，一般为1：0.021：0.05。墙顶宽度不应小于0.2m；当立臂较高时，在下部将截面加厚。
2、3. 为增加抗滑稳定，减少踵板的宽度，采用凸榫基础。施工中的悬臂式挡土墙悬臂式挡土墙的应用扶壁式挡土墙构造图扶壁式挡土墙墙身扶壁式挡土墙墙身构造：构造：扶壁式挡土墙由墙面板、墙趾板、墙踵板和扶壁组成，通常设置凸榫，墙高一般不大于10m，墙顶宽度不小于0.3m。其他构造要求其他构造要求：1. 伸缩缝的设置间距不应大于20m，沉降缝、泄水孔的设置与重力式挡土墙相同见书p152。2. 墙身混凝土强度等级不宜低于c30；受力钢筋直径不应小于12mm；榫槽混凝土必须与底板混凝土同时灌注。3. 挡土墙墙身混凝土应一次浇灌完成，如果间断，必须保证新混凝土和已浇混凝土粘结牢固京石项目部涿州车站扶壁式挡墙京石项目部涿州车站扶壁式挡墙涿州车站路基两侧长315米，高10米的扶壁式挡土墙扶壁式挡土墙侧面悬臂式和扶壁式挡土墙特点 构造简单、施工方便，墙身断面较小，自身质量轻，可以较好的发挥材料的强度性能，能适应承载力较低的地基。 适用于缺乏石料及地震地区。由于墙踵板的施工条件，一般用于填方路段作路肩墙或路堤墙使用。坍塌的挡土墙广州市海珠区该地段一建筑工地基坑挡土墙突然发生坍塌导致临近大厦中部墙体全部倒塌
