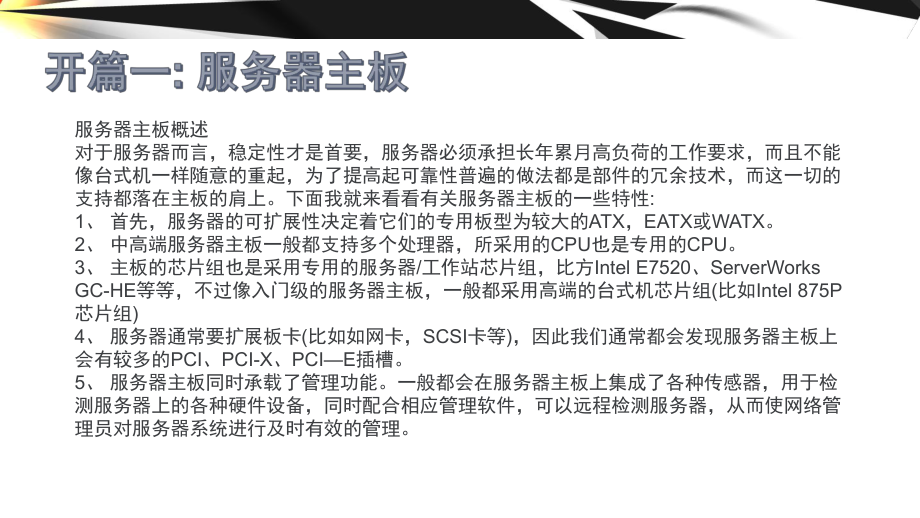

1、服务器硬件知识服务器硬件知识服务器主板概述对于服务器而言，稳定性才是首要，服务器必须承担长年累月高负荷的工作要求，而且不能像台式机一样随意的重起，为了提高起可靠性普遍的做法都是部件的冗余技术，而这一切的支持都落在主板的肩上。下面我就来看看有关服务器主板的一些特性:1、 首先，服务器的可扩展性决定着它们的专用板型为较大的ATX，EATX或WATX。2、 中高端服务器主板一般都支持多个处理器，所采用的CPU也是专用的CPU。3、 主板的芯片组也是采用专用的服务器/工作站芯片组，比方Intel E7520、ServerWorks GC-HE等等，不过像入门级的服务器主板，一般都采用高端的台式机芯片组

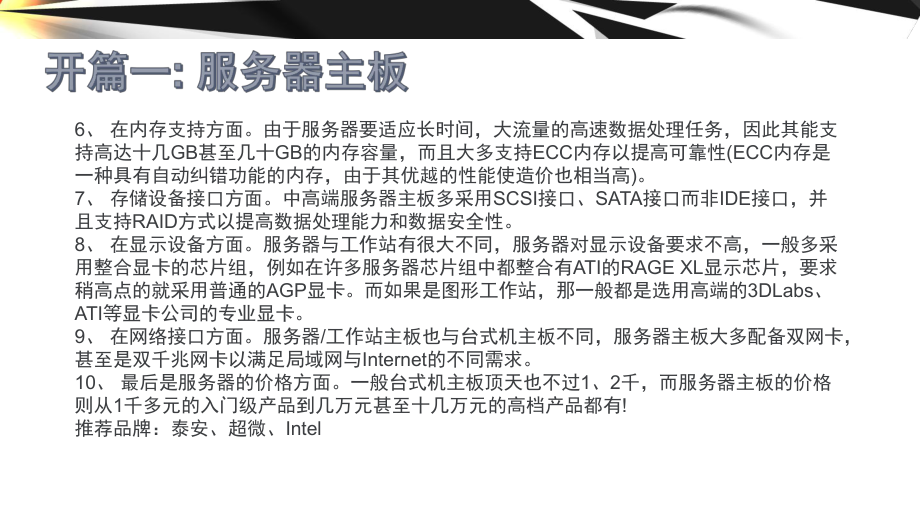

2、(比如Intel 875P芯片组)4、 服务器通常要扩展板卡(比如如网卡，SCSI卡等)，因此我们通常都会发现服务器主板上会有较多的PCI、PCI-X、PCIE插槽。5、 服务器主板同时承载了管理功能。一般都会在服务器主板上集成了各种传感器，用于检测服务器上的各种硬件设备，同时配合相应管理软件，可以远程检测服务器，从而使网络管理员对服务器系统进行及时有效的管理。6、 在内存支持方面。由于服务器要适应长时间，大流量的高速数据处理任务，因此其能支持高达十几GB甚至几十GB的内存容量，而且大多支持ECC内存以提高可靠性(ECC内存是一种具有自动纠错功能的内存，由于其优越的性能使造价也相当高)。7、
3、存储设备接口方面。中高端服务器主板多采用SCSI接口、SATA接口而非IDE接口，并且支持RAID方式以提高数据处理能力和数据安全性。8、 在显示设备方面。服务器与工作站有很大不同，服务器对显示设备要求不高，一般多采用整合显卡的芯片组，例如在许多服务器芯片组中都整合有ATI的RAGE XL显示芯片，要求稍高点的就采用普通的AGP显卡。而如果是图形工作站，那一般都是选用高端的3DLabs、ATI等显卡公司的专业显卡。9、 在网络接口方面。服务器/工作站主板也与台式机主板不同，服务器主板大多配备双网卡，甚至是双千兆网卡以满足局域网与Internet的不同需求。10、 最后是服务器的价格方面。一般台
4、式机主板顶天也不过1、2千，而服务器主板的价格则从1千多元的入门级产品到几万元甚至十几万元的高档产品都有!推荐品牌：泰安、超微、Intel服务器CPU概述服务器是网络中的重要设备，要接受少至几十人、多至成千上万人的访问，因此对服务器具有大数据量的快速吞吐、超强的稳定性、长时间运行等严格要求。所以说CPU是计算机的“大脑”，是衡量服务器性能的首要指标。目前，服务器的CPU仍按CPU的指令系统来区分，通常分为CISC型CPU和RISC型CPU两类，后来又出现了一种64位的VLIM(Very Long Instruction Word超长指令集架构)指令系统的CPU。一、CISC型CPUCISC是英
5、文“Complex Instruction Set Computer”的缩写，中文意思是“复杂指令集”，它是指英特尔生产的x86(intel CPU的一种命名规范)系列CPU及其兼容CPU(其他厂商如AMD,VIA等生产的CPU)，它基于PC机(个人电脑)体系结构。这种CPU一般都是32位的结构，所以我们也把它成为IA-32 CPU。(IA: Intel Architecture，Intel架构)。CISC型CPU目前主要有intel的服务器CPU和AMD的服务器CPU两类。(1)intel的服务器CPU(2)AMD的服务器CPU二、RISC型CPURISC是英文“Reduced Instru
6、ction Set Computing ” 的缩写，中文意思是“精简指令集”。它是在CISC(Complex Instruction Set Computer)指令系统基础上发展起来的，有人对CISC机进行测试表明，各种指令的使用频度相当悬殊，最常使用的是一些比较简单的指令，它们仅占指令总数的20%，但在程序中出现的频度却占80%。复杂的指令系统必然增加微处理器的复杂性，使处理器的研制时间长，成本高。并且复杂指令需要复杂的操作，必然会降低计算机的速度。基于上述原因，20世纪80年代RISC型CPU诞生了，相对于CISC型CPU ,RISC型CPU不仅精简了指令系统，还采用了一种叫做“超标量和超
7、流水线结构”，大大增加了并行处理能力(并行处理并行处理是指一台服务器有多个CPU同时处理。并行处理能够大大提升服务器的数据处理能力。部门级、企业级的服务器应支持CPU并行处理技术)。也就是说，架构在同等频率下，采用RISC架构的CPU比CISC架构的CPU性能高很多，这是由CPU的技术特征决定的。目前在中高档服务器中普遍采用这一指令系统的CPU，特别是高档服务器全都采用RISC指令系统的CPU。RISC指令系统更加适合高档服务器的操作系统UNIX，现在Linux也属于类似UNIX的操作系统。RISC型CPU与Intel和AMD的CPU在软件和硬件上都不兼容。目前，在中高档服务器中采用RISC指
8、令的CPU主要有以下几类:(1)PowerPC处理器(2)SPARC处理器(3)PA-RISC处理器(4)MIPS处理器(5)Alpha处理器从当前的服务器发展状况看，以“小、巧、稳”为特点的IA架构(CISC架构)的PC服务器凭借可靠的性能、低廉的价格，得到了更为广泛的应用。在互联网和局域网领域，用于文件服务、打印服务、通讯服务、Web服务、电子邮件服务、数据库服务、应用服务等用途。推荐品牌：IntelXeon、 AMD-Opteron服务器风扇概述服务器风扇的作用是加快散热片表面空气的流动速度，以提高散热片和空气的热交换速度。风扇作为风冷散热器的两大重要部件之一，它的性能的好坏往往对服务器
9、散热器效果和使用寿命起着一定的决定性作用。我们在选购服务器风扇的时候，考虑风扇的基本指标有以下几点:1、风扇功率功率越大，风扇风力越强劲，散热效果也就越好。而风扇的功率与风扇的转速又是有直接联系的,也就是说风扇的转速越高，风扇也就越强劲有力。2、风扇转速风扇的转速与风扇的功率是密不可分的，转速的大小直接影响到风扇功率的大小。风扇的转速越高，向CPU传送的进风量就越大，CPU获得的冷却效果就会越好。但是一旦风扇的转速超过它的额定值，那么风扇在长时间超负荷运作之下，本身产生热量也会增高，而且时间越长产生的热量也就越大，此时风扇不但不能起到很好的冷却效果，反而会“火上浇油”。 另外，风扇在高速动转过
10、程中，可能会产生很强的噪音，时间长了可能会缩短风扇寿命;还有，较高的运转速度需要较大的功率来提供“动力源”，而高动力源又是从主板和电源中的功率中获得的，一旦超出主板的负荷就会引起系统的不稳定。因此，我们在选择风扇的，同时应该平衡风扇的转速和发热量之间的关系，最好选择转速在3500转至5200转之间的风扇。3、风扇材质CPU发出热量首先传导到散热片，再由风扇带来的冷空气吹拂而把散热片的热量带走，而风扇所能传导的热量快慢是由组成风扇的导热片的材质决定的，因此风扇的材料质量对热量的传导性能具有很大的作用，为此我们在选择风扇时一定要注意风扇导热片的热传导性能是否良好。4、风扇噪声太大的噪音将会影响我们
11、操作电脑的心情。噪音太小通常与风扇的功率有关，功率越大、转速也就越快，此时一个负影响也就表现出来了，那就是噪声。我们在购买风扇时，一定要先试听一下风扇的噪音，如果太大，那么最好是不要买。如今风扇为了减轻噪声都投入了一些设计，例如改变扇叶的角度，增加扇轴的润滑度和稳定度等。现在有很多便宜的风扇用的轴承都是油封的，由铜质外套和钢制轴芯组成，长时间工作之后扇轴润滑度不够，风扇噪音增大、转速减低，这很容易导致机器过热而出现死机现象，严重的时候还有可能把机芯烧坏。现在有许多知名品牌的风扇开始使用滚珠轴承，这种轴承就是利用许多钢珠来作为减少摩擦的介质。这种滚珠风扇的特点就是风力大，寿命长、噪音小，但成本比
12、较高，只有高档风扇才可能使用到它。5、风扇排风量风扇排风量可以说是一个比较综合的指标，因此我们可以这么说排风量是衡量一个风扇性能的最直接因素。如果一个风扇可以达到5000转/分，不过如果扇叶是扁平的话，那是不会形成任何气流的，所以关系到散热风扇的排风量的时候，扇叶的角度也是很重要的一个因素。测试一个风扇排风量的方法很容易，只要将手放在散热片附近感受一下吹出的风的强度即可，通常质量好的风扇，即使我们在离它很远的位置，也仍然可以感到风流，这就是散热效果上佳的表现。6、风扇叶片同一风扇如果其他部分保持不变，只将叶片由五扇叶改为七扇叶，风量变化可能不会增加多少。但是就风扇的转速而言，七扇叶的转速会低于
13、五扇叶(通风量相同的情况下)，相对的如果采用七扇叶风扇，轴承的磨损，漏油情况较少，风扇的寿命较长。如果五扇叶和七扇叶的转速相同，七扇叶的通风量会更大。风扇的转速越高，相应的寿命就越短，噪音也越大。另外，风扇的扇叶越厚，叶片斜角越大，则风压也越大。扇叶的入口角(以45度为最大)也是决定风扇通风量的重要因素之一。我们知道，服务器AMD CPU的发热量比INTEL大，但是AMD CPU所能承受的最高温度也比INTEL高。正由于AMD CPU发热量大，相对与AMD CPU来说，风扇散热片底部的厚度越厚越好，而INTEL的发热量小，散热片的厚度可以小一些。由于散热片的厚度要求不同，最终对风扇的要求也不同
14、。对于底部较厚的散热片，它可以很快吸收到CPU的热量，存储的热量也更多。为了不使CPU长期工作在高温环境下。除了要求散热片本身的导热性较好以外，还需要更大的风流来吹散CPU热量。如果要把底部的热量吹走，就需要风扇产生足够的风压，能将风流吹到散热片的底部，对流方式的散热才能从底部开始进行。推荐品牌：COOL MASTER、九州风神、富士康、TT服务器内存概述服务器运行着企业关键业务，一次内存错误导致的宕机将使数据永久丢失。本身内存作为一种电子器件，很容易出现各种错误。因此，面临着企业事实的压力和本身的不足，各个厂商都早已积极推出自己独特的服务器内存技术，像HP的“在线备份内存”和热插拔镜像内存;
15、IBM的ChipKill内存技术和热更换和热增加内存技术。而随着企业信息系统的扩展所需，内存的密度和容量也将会得到相应的发展。服务器内存也是内存，它与我们平常在电脑城所见的普通内存在外观和结构上没有什么实质性的 区别，它主要是在内存上引入了一些新的技术，仅从外观上是不得出什么结论的。这样或许你就担心了，如果别人拿普通PC机的内存条当服务器内存条卖给你，杂办?这一般来说可以放心，其可能性几乎为零。因为普通PC机上的内存在服务器上一般是不可用的，这也说明服务器内存不能随便为了贪便宜而用普通PC机的内存来替代就可了事。如今常用的服务器内存主要有DDR、DDR2二类，还有另一种RAMBUS内存，是一种
16、高性能、芯片对芯片接口技术的新一代存储产品。 从技术层面来说，服务器内存之所以与普通内存有着区别，都是因为ECC，这是 Error Checking and Correcting的简写。它广泛应用于各种领域的计算机指令中。ECC和奇偶校验(Parity)类似。然而，在那些Parity只能检测到错误的地方，ECC实际上可以纠正绝大多数错误。经过内存的纠错，计算机的操作指令才可以继续执行。这在无形中也就保证了服务器系统的稳定可靠。但ECC技术只能纠正单比特的内存错误， 当有多比特错误发生的时候，ECC内存会生成一个不可隐藏(non-maskable interrupt)的中断 (NMI)，系统将会自动中止运行。推荐品牌：金士顿、英飞凌、服务器硬盘概述服务器专用的硬盘就是服务器硬盘。我们知道，服务器是运行在一个大数据量交换、超长工作时间的工作环境里，因此对硬件的要求都较高;而作为网络数据核心仓库的硬盘来说，储存其上的各种用户数据及管理软件更需要一个安全稳定的环境，因此硬盘的可靠性是非常重要的!而现在服务器上一般都采用SCSI硬盘，因为它高速、稳定而且安全性高。总的说来，服务器硬盘应具有高稳定
