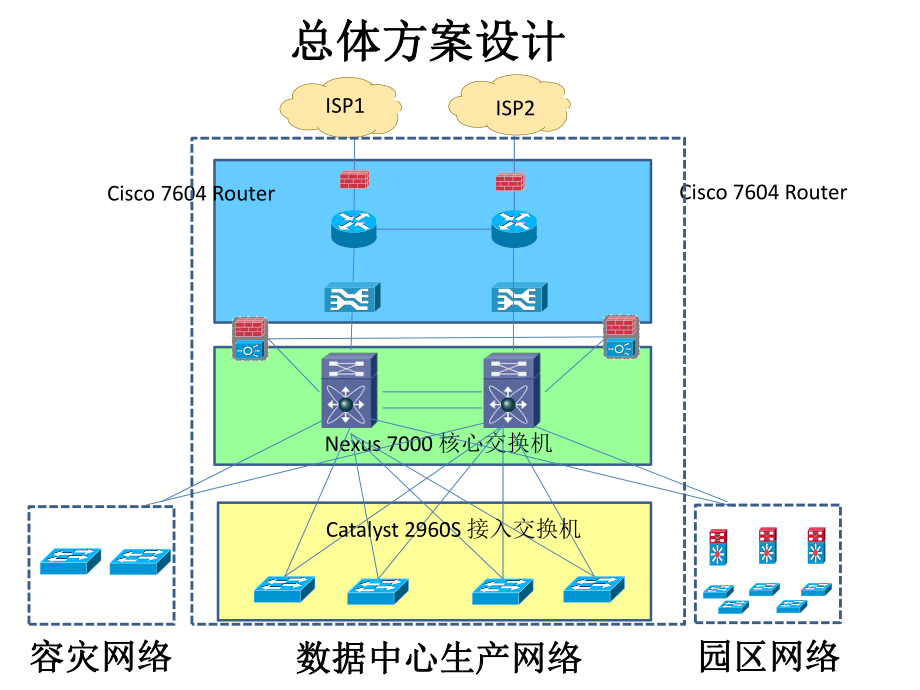

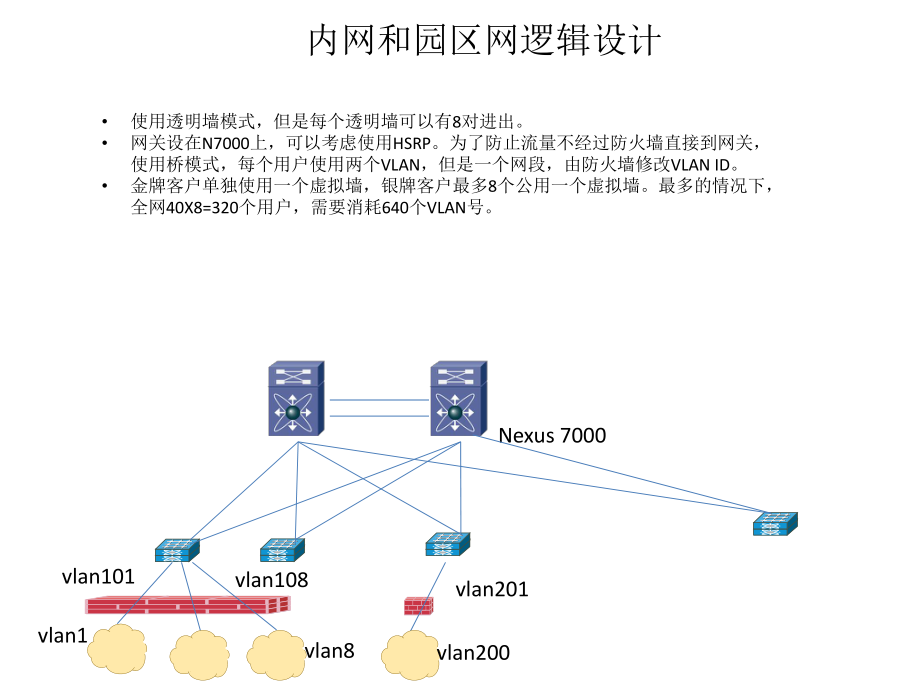

1、方案一方案一Nexus 7000 核心交换机Cisco 7604 RouterCisco 7604 RouterCatalyst 2960S 接入交换机ISP1ISP2总总体方案设计体方案设计容灾网络容灾网络园区网络园区网络数据中心生产网络数据中心生产网络Nexus 7000内网和园区网逻辑设计使用透明墙模式，但是每个透明墙可以有8对进出。 网关设在N7000上，可以考虑使用HSRP。为了防止流量不经过防火墙直接到网关，使用桥模式，每个用户使用两个VLAN，但是一个网段，由防火墙修改VLAN ID。金牌客户单独使用一个虚拟墙，银牌客户最多8个公用一个虚拟墙。最多的情况下，全网40X8=320个
2、用户，需要消耗640个VLAN号。vlan1vlan101vlan108vlan8vlan200vlan201负载均衡器云平台管理系统单独配置一个虚拟负载均衡器金牌客户单独配置负载均衡器银牌客户共用负载均衡器，靠ACL隔离。（不建议使用，最好将来扩展license，所有用户单独使用负载均衡器）vlan1vlan101vlan108vlan8银牌客户金牌客户Nexus 7000 核心交换机Cisco 7604 RouterCisco 7604 RouterISP1ISP2路由设计路由设计NAT和PAT由出口防火墙实现2台7604和2台N7K之间走动态路由保证流量从一台SCE出的要从同一台进来。存
3、在问题：1.出口NAT如果由7604做， 性能会有问题。2.拿出一片防火墙模块做, 那么内网的透明墙和外网的NAT都只有单个，没有冗余3.另外找两台防火墙做出口NAT和PAT。方案二方案二Nexus 7000 核心交换机Cisco 7604 RouterCisco 7604 RouterCatalyst 2960S 接入交换机ISP1ISP2总总体方案设计体方案设计容灾网络容灾网络园区网络园区网络数据中心生产网络数据中心生产网络Nexus 7000内网和园区网设计园区网二层到核心全网为了安全隔离400个用户，有两个方法，一个是N7000上做ACL，一个是通过VLAN二层隔绝。 ACL有维护管理
4、的复杂性问题，VLAN有大二层的生成树和广播问题。两个只能选择一个。目前流量不大的时候VLAN的方式比较好一些。所有的客户通过二层接入，IP地址全部由园区指定，避免地址重复问题。客户流量大部分是通向云平台的虚机的，同时有上网需求，需要上网的，在防火墙上配置网关地址。防火墙会有大量的路由交换和上网流量，同时NAT和PAT也在防火墙上实现，这一点会是网络的瓶颈和隐患。云平台管理系统分配单独的虚拟防火墙，其他客户分为金牌客户配置单独虚拟墙，银牌客户共用一个虚拟墙，用户之间靠防火墙控制。路由网关内网流量Nexus 7000负载均衡器云平台管理系统单独配置一个虚拟负载均衡器金牌客户单独配置负载均衡器，银
5、牌客户共用负载均衡器银牌客户的VIP和用户在一个vlan，用户的缺省网关放在防火墙上提供安全隔离云平台管理系统金牌客户银牌客户负载均衡负载均衡Nexus 7000Catalyst 2960出口路由等效图静态路由静态路由运营商静态路由指入将内网的客户分为两部分，一部分使用电信的公网地址，一部分使用联通的公网地址，分别用不同的防火墙实现，实现电信地址NAT的防火墙的路由指向电信出口路由器，实现联通地址NAT的防火墙路由指向联通出口路由器网络出口无法冗余。Nexus 7000 核心交换机Catalyst 2960S 接入交换机流控设计流控设计容灾网络容灾网络园区网络园区网络数据中心生产网络数据中心生产网络流控设备由于必须要防止不对称流量，以及在PAT之前，所以在这个设计中，只能放在防火墙内部这样会限制通往防火墙的带宽为1G，将来流量扩展，只能更改设备来实现。为了简化设计， 能不能在初期不考虑放置流控设备
