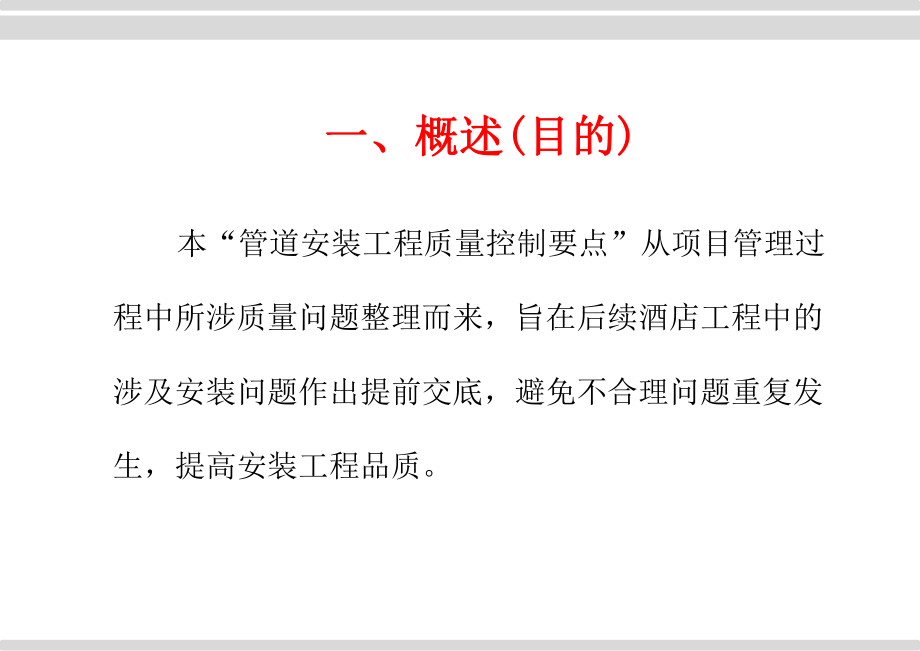

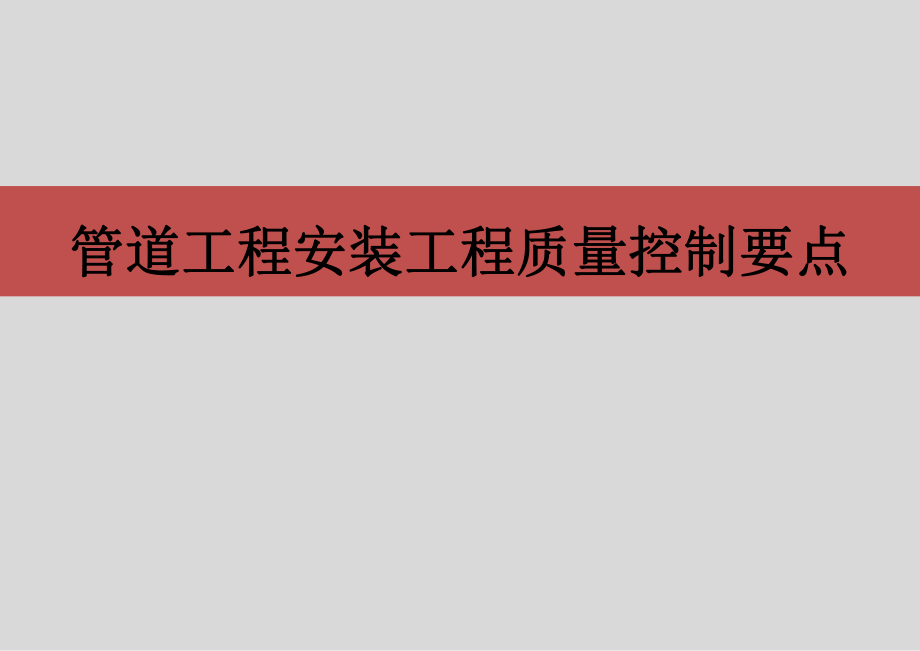

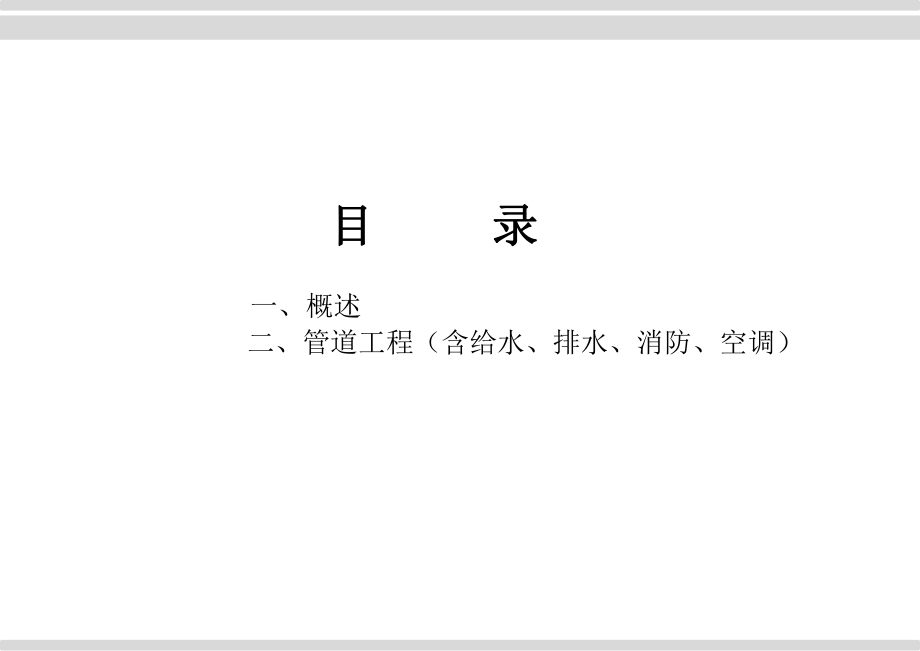

1、管道工程安装工程质量控制要点管道工程安装工程质量控制要点目目 录录 一、概述 二、管道工程(含给水、排水、消防、空调) 一、概述一、概述( (目的目的) ) 本“管道安装工程质量控制要点”从项目管理过程中所涉质量问题整理而来,旨在后续酒店工程中的涉及安装问题作出提前交底,避免不合理问题重复发生,提高安装工程品质。 一、概述一、概述( (意义意义) ) 本次管道安装工程质量控制要点汇报的意义主要在于提高我们工程部安装专业管理人员,在熟练掌握各专业的设计、施工及验收规范之外,还应了解其他项目已发生过的质量缺陷案例,以及学习其他优秀的做法,从而可以对自身项目相应问题的预判及合理处理提供帮助。 管道工

2、程管道工程 (一)概述 (二)给排水管道安装 (三)支(吊)架体系及套管封堵 (四)、管道工程安装缺陷( (一一) )管道工程质量控制要点概述管道工程质量控制要点概述1、首先工程部管理人员应加强对所涉工程的设计、施工和验收规范的学习,并把良好的学习氛围影响到监理及施工单位中,在具体工序开始前做好对相关施工单位的技术交底。2、管道工程的质量控制首先在于设计图纸的审核,不能把图纸会审仅仅当作交给施工单位的一项走过场式的任务,而应落实在工程部自身认真地看图、审图及提出变更意见。3、如管线综合工作是由自身组织开展的,则应及时提交相关结果,并划定一定区域以“样板区”的形式进行试行,评审后才能大面积展开施

3、工。4、结合监理严把施工方案报审关、材料进场关和隐蔽验收关。( (二二) )给排水管道安装给排水管道安装1、室内给排水管道的安装首先应确定结构预留(埋)的方式:无论采用何种规范允许的套管进行预留(埋),都应以防止渗漏、便于安装、位置准确为原则。贯穿楼板的管道一般建议用套管安装的方式建议用套管安装的方式而不是留洞后封堵,原则上不建议采用直接埋于楼板上的止水节不建议采用直接埋于楼板上的止水节。2、公共区域的给水及雨水管一般在管道水井内,首先应着重审查楼板封堵方案以确定立管工序和工艺,其次检查管道井翻边高度,是否设置了地漏和立管,再次是检查立管的承重支架设置及出屋面管道的严密性,最后是检查门厅、架空

4、层等公共部位吊顶上管道检修等方面的可操作性。( (二二) )给排水管道安装给排水管道安装3、地下室空间的管道除做好管线综合,注意其与其他风管桥架的协调关系外,还应注意管箍大小应与管径匹配,木枕胶垫应符合规范及标准图,给水管建议做保温防止结露,地下室出墙管应切实做好支墩(架)防沉降拉脱等。4、室外给排水管因根据环境情况选好管材,按规范和标准图做好管道基础,检查井、阀门井与环境位置应协调(不应由管道走向决定井位走向),并注意各类管道与井位交接处的细部收头处理。管道安装案例管道安装案例管道安装案例管道安装案例 一、卫生间设计一、卫生间设计案例案例移至此处存在问题:卫生间地面排水地漏设置在卫生间中间区

5、域,地面可能在中间区域积水,中间区域装饰面层排版不美观。改进措施:施工图评审阶段应按“地漏的设置位置应与地面材料排版相结合,并保证排水顺畅。”要求评审。地漏应设置在马桶附近墙体阴角处。支架体系节点说明(一):1、支架的重要性:支架是安装设备管道的基础。2、支架要制作精细,最好预制、机械加工、结构正确、拼接规整、焊接良好、防腐到位,根据图纸要求确定支架的形式结构制作尺寸,采用集中加工制作,工厂化生产。安装要做到布置合理、位置正确、标高一致、安装牢固。3、按图纸要求放线定位安装固定,确保水平标高中心的准确。4、安装位置直线管段,支、吊架的间距应根据规范确定,管道和设备连接处、弯头的两边、两个接口之

6、间应设支架。( (三三) )管道支、吊架体系管道支、吊架体系支架形式支架形式支架安装间距表支架安装间距表直线管段,支、吊架的间距应根据不同材质应符合下列表中的规定:直线管段,支、吊架的间距应根据不同材质应符合下列表中的规定:法兰丝法兰丝扣扣法兰法兰丝扣丝扣沟槽沟槽连接连接法兰丝扣法兰丝扣沟槽沟槽连接连接法兰法兰丝扣丝扣沟槽沟槽连接连接直径直径mm2525505065-65-100100100100125-200125-200150150250-315250-315管架管架间距间距不温不温3 355 53 356 654 428 85 5保温保温2 253 34 457 7支架间距支架间距支架体

7、系节点说明(二):支架体系节点说明(二):5、支架设置除满足施工规范的表中所规定的要求外,还应在穿墙、上下返的弯头加设支架、和设备连接、水平的弯头、管道的连接处也应设置支架。6、采暖、给水及热水立管的钢管管卡安装,层高5m,每层1个,层高5m,每层不得少于2个。管卡安装高度,距地面1.51.8m;两个以上管卡,匀称安装。7、大口径的阀门和部件处应专设支架,不得以管道承重。支架体系节点说明(三):支架体系节点说明(三):8、管道井立管应加装承重支架管道井内的立管安装,应合理设置承重支架和支座。对有热伸长的立管除了考虑其本身重量外,还应改虑管道的内压力,补偿器的反力等受力因素。对按规定设置的固定支

8、架应有足够的承重能力。9、管道井内的立管承重支架,DN200的立管每5层设置一个。10、穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架。标准承重支架节点图标准承重支架节点图几种常见管道支架几种常见管道支架套管及封堵套管及封堵关键词:过墙、过楼板 加套管 封堵 加(阻火圈)装饰圈管道穿过墙壁和楼板,应设置铁皮或钢制套管。安装在楼板内的套管,其底部应与楼板底面相平,其顶部应高出装饰地面2050mm;安装在墙壁内的套管,其两端应与墙饰面平。管道与套管的间隙,单面大于10mm,并应用耐热保温材料(如石棉绳)塞紧。管道穿越伸缩缝及防火隔离带管道穿越地下外墙应加防水套管,穿越建筑物变形缝时两侧应设置伸缩

9、软接头及固定支架,穿越防火隔离带应设置防火套管。几种常见的套管及封堵方式几种常见的套管及封堵方式几种套管封堵方式实例几种套管封堵方式实例其他注意要点其他注意要点关键词:过墙、过楼板 加套管 封堵 加(阻火圈)装饰圈管道穿过墙壁和楼板,应设置铁皮或钢制套管。安装在楼板内的套管,其底部应与楼板底面相平,其顶部应高出装饰地面2050mm;安装在墙壁内的套管,其两端应与墙饰面平。管道与套管的间隙,单面大于10mm,并应用耐热保温材料(如石棉绳)塞紧。管道穿越伸缩缝及防火隔离带管道穿越地下外墙应加防水套管,穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架,穿越防火隔离带应设置防火套管。( (四四) )、安装工程、安装工程缺陷缺陷问题:支架膨胀螺栓打在梁底以上3公分梁的保护层处,对梁存在安全隐患。管道工程实例管道工程实例问题:阀门应双面支架,只有单面支架不符合规范。问题:镀锌钢管上用焊接法开三通口,不符合规范。问题:消防管水平直线长度超过30米未安装伸缩节,不符合规范。问题:地漏面高出装饰地面3mm。不符合规范。
