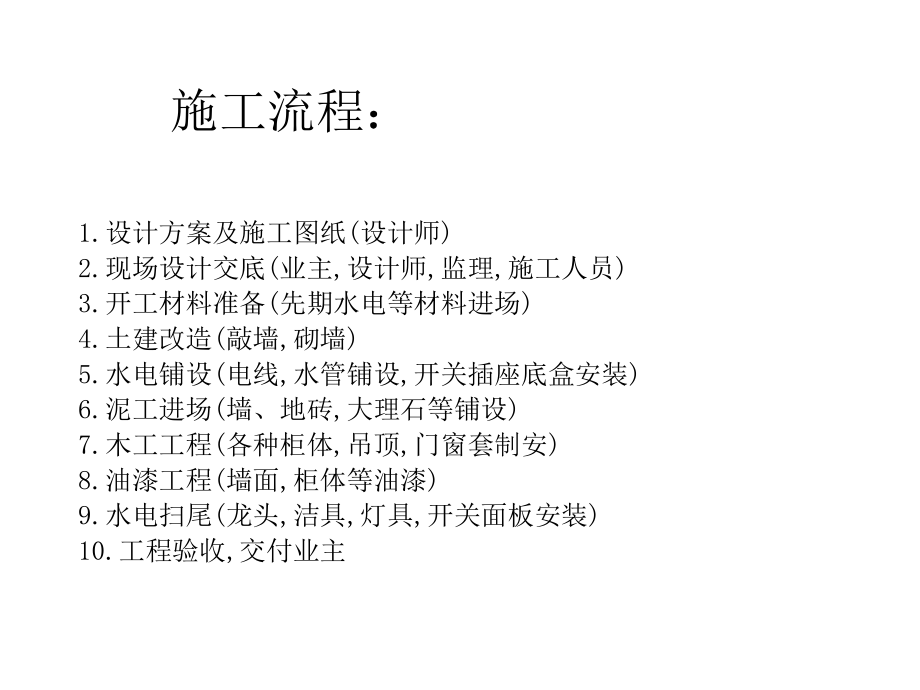

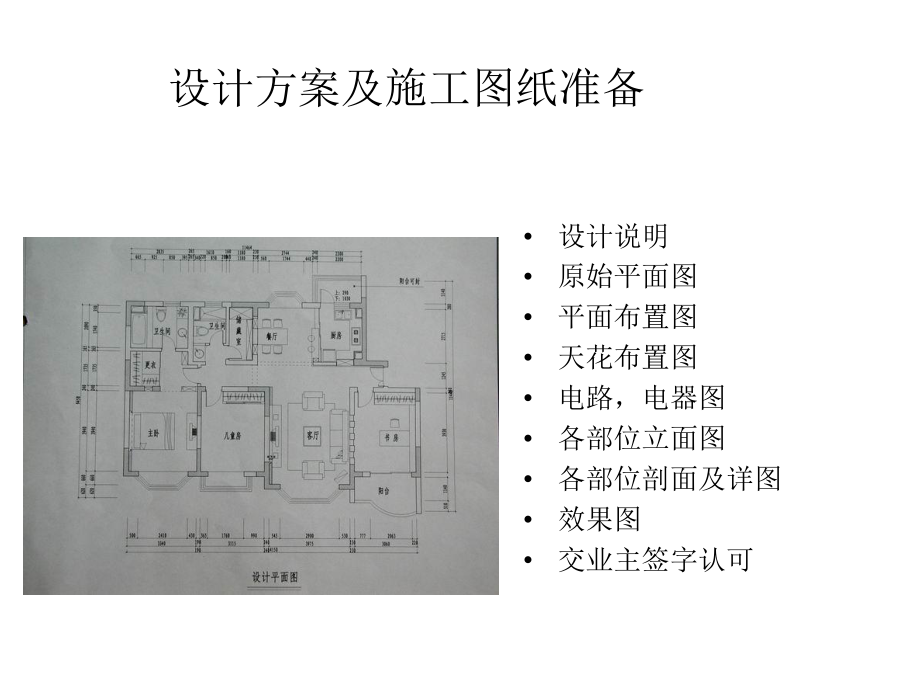

1、装饰施工流程及施工工艺施工流程:1.设计方案及施工图纸(设计师)2.现场设计交底(业主,设计师,监理,施工人员)3.开工材料准备(先期水电等材料进场)4.土建改造(敲墙,砌墙)5.水电铺设(电线,水管铺设,开关插座底盒安装)6.泥工进场(墙、地砖,大理石等铺设)7.木工工程(各种柜体,吊顶,门窗套制安)8.油漆工程(墙面,柜体等油漆)9.水电扫尾(龙头,洁具,灯具,开关面板安装)10.工程验收,交付业主设计方案及施工图纸准备设计说明原始平面图平面布置图天花布置图电路,电器图各部位立面图各部位剖面及详图效果图交业主签字认可现场设计交底业主,设计师,监理,施工人员到达现场,根据施工图纸进行交底对各

2、部位难点进行讲解,确定开关插座等各部位准确位置对居室进行检测,对墙、地、顶的平整度 和给排水管道、电、煤气畅通情况进行检测,并做好记录对施工图纸现场进行最后确认业主,设计师,监理,施工人员签署设计交底单等单据准备开工施工组织设计施工组织设计:是指导土木工程施工的技术经济文件。施工组织设计应分阶段根据工程设计文件进行编制。施工组织设计的一般内容如下: 工程概况;开工前施工准备;施工部署与施工方案;施工进度计划;施工现场平面布置图;劳动力、机械设备、材料和构件等供应计划;建筑工地施工业务的组织规划;主要技术经济指标的确定。在上述几项基本内容中,第项是施工组织设计的核心部分。开工准备开工准备施工组织

3、设计先期施工材料: 水泥 沙 红砖 木方 铁钉、钢钉、纹钉 电线、水管、穿线管 瓷砖土建改造(敲墙、砌墙)敲墙注意事项:1.抗震构件如构造柱、圈梁等最好根据原建筑施工图来确定,或请物业管理部门鉴别。2.承重墙、梁、柱、楼板等作为房屋主要骨架的受力构件不得随意拆除 3.不能拆门窗两侧的墙体 4.阳台下面墙体不要拆除,它对挑阳台往往起到抵抗倾覆的作用 5. 砖混结构墙面开洞直径不宜大于1米.6.应注意冷热水管的走向,拆除水管接头处应用堵头密封7.应把墙内开关、插座、有线电视头、电话线路等有关线盒拆除、放好折墙时是不带电工作。水电铺设(重中之重)水电工程质量的重要性 水电工程属于隐蔽工程,施工质量一

4、但出现问题往往处理难度较大,维修工作量大,经济损失大。 对客户造成的经济损失往往也很大!水改常用材料及工具水管:PPR水管(冷、热水管) 铝塑复合管 PPR水管管钳 PPR水管热熔机配件: 堵头 钢丝软管 水管胶带 线管卡。电改常用材料及工具强、弱电材料: 电线、网线、电话线、有线电视线、开关插座及底盒、空气开关及底盒、穿线管、黄蜡管、线卡、防水电工胶等。电改工具: 电工常用工具(螺丝刀、电工刀等) 万用表 测线器。 水路改造施工规范 1、保证主水路不动; 2、使用品牌的PPR水管或日丰管铝塑复合管。从性价比来说日丰管比PP-R管好。铝塑复合管是用铜接头的,PP-R管不是。 3、水路改造注意留

5、接头一般坐便器需要留一个冷水管出口,脸盆、厨房水槽、淋浴或浴缸等需要留冷热水两个出口,左热右冷,一般水管出口都是4分标准接口。4、预先想好所有需要用水的线路,哪里需要龙头(可结合整体橱柜的设计),哪里要放洗衣机、拖把池等等,在水路改造前要设计好 。水路改造施工规范5、冷水管在墙里要有1CM的保护层,热水管是1.5CM,因此槽要开得深 装PPR管是要考虑贴好瓷砖的厚度,这样管子不会露出来。走管一般没特殊的情况都是走地面。如果万一发生漏水只有打开地砖检查。所以在水路改造的时候要非常注意材料的使用和改造完成后的验收。确保封管后不出现意外。6、闭水实验无渗漏开始做防水工程,防水材料一定要用品牌,防水施

6、工宜采用涂膜防水,墙面防水的高度可以有所不同,合理的高度是:卫生间到1.8M,厨房到1.5M。防水做完后用薄薄的纯水泥浆刮一层,一方面起保护作用,另一方面增加瓷砖与墙面的粘结。规范的做法应该是地面三遍,墙面二遍;防水施工完成后要做2次蓄水试验,地漏、阴阳角、管道等地方要多做一次防水 地漏要用防臭地漏 。 水路改造施工规范 7、铝塑管安装封水泥的时候一定要在场监督工人按照施工标准给热水管预留膨胀空间。总之铝塑管别封结实了,松动一些反而好。 8、水管改造的打压试验非常重要,按照标准打压应该是打到8个大气压,并保持30分钟,或打开主进水阀24小时不漏水才能算通过; 电路改造施工规范 1、严格按照图纸

7、施工施工人员进入装修现场进行电路改造前,首先要用专业仪器进行测量,查看将使用的电线中是否存在短路现象,然后再严格按照设计人员制作的图纸进行施工。 2、一般只用4分管。 3、电线槽必须在墙上横平竖直在施工过程中,施工人员在墙面确定好暗盒的安装位置,在开线槽时,深度一般要求是所用线管的两倍,电线槽必须在墙上是横平竖直,暗盒的高度也应一致。 电路改造施工规范 4、强弱电留间距一般照明等使用的都是强电,而网线、电视等使用的是弱电。 5、确定每个房间、客厅的插座布置位置。一般主卧里放在床头柜边上,儿童房则放在书桌下面,使用PVC走线的时候要尽量选择墙壁内走,每个房间一般都预留两个口儿,以防止其中一个损坏

8、等。 6、强电与弱电线间距要在50厘米,但一般都达不到,所以可以使用频蔽线隔离电磁波,保证安全。 7、电路验收很关键电路改造验收时,首先要保证电线导管畅通。其次可以用电笔检查插座线序,必须是左零线、右火线、上地线。还要用电笔检查开关线序,开关必须控制火线。同时还要用绝缘电阻表检测各回路绝缘电阻值不小于0.5M欧姆。 电路改造施工规范 8、验收检查合格后要注意保存好电路施工图纸,图纸要与实际相一致,因为图纸是将来进行维修的参照,不过很多业主都会忽略这一点。 9、在饭厅餐桌的下面可以考虑采用安在地面的金属插座,平时与地面齐平,脚一踩就可以把插座弹出来。适合用来插火锅。 10、电工在布线时如果是走P

9、VC管的,要求每根PVC管里不超过4根线(以拐角后还抽的动为准)。PVC管的接头和弯头用的越少越好。线管正确的施工方法应该是:在墙面拐弯处用弯管器把管按拐弯的角度弄弯,不需要加弯头。但是管与管有连接的地方则必须加连接头。 电路改造施工规范 11、有线电视线和电话线最好不要与电源线平行走以免引起信号干扰。如果一定要平行,那间隔留50cm或以上。 12、电源插座距地0.3米,开关1.4米。 13、水电工在泥工用水泥粉墙前应把详细的水电分布走向图画出,上面应该标出水管和各种线离墙角边缘的距离。并且你应该要随机验证其中一两个尺寸。因为以后封了墙你就不会再记得那么清了。 电路改造注意事项施工中线头裸露在

10、外须包扎。 施工现场临时电源应有完整的插头开关插座漏电保护器设置,临时用电须用电缆。电源线分三种颜色:火线红色零线兰色地线黄色所有单向插座应该“左零右火中间地“或“上火下零“连接。 各房间插座的供电回路,厨房卫生间浴室的供电回路应各自独立使用漏电保护器,必须与其它供电回路,不得将其零线搭接其它回路。 空调等大功率电器,必须设置专用供电回路,空调采用4MM的电源线,照明线采用2。5MM的电源线,所有电源插座供电回路宜选用2。5MM的电源线。其它供电负荷参照此标准。 所有入墙电线采中20的PVC阴燃管套管埋设,并用弯头直节接线合等连接,不可将电源线裸露在吊顶上或直接用水泥抹入墙中,以保证电源线可以

11、拉动或更换。 电路改造注意事项特殊状况下,电源线管从地面下穿过时,应特别注意在地面下必须使用套管连接紧密,在地面下不允许有接头源泉线出入地面处必须套用弯头。地面没有封闭之前,必须保护好PVC套管,不允许有破裂损伤,铺地板砖时PVC套管应被沙完全覆盖,钉木地板时,电源线应沿墙角铺设,以防止电源线被钉子损伤。电源线走向横平竖直,不可斜拉,并且避开壁镜,什物架家具等物的安装位置,防止被电锤钉子损伤。电源线埋设时,应考虑电热水器水管及弱电管线等保持500MM以上的距离。电源线管应预先固定在墙体槽中,要保证套管表面凹进墙面13MM以上,(墙上开槽深度33MM)经检验认可,电源线连接合格后,应浇湿墙面,用

12、水泥砂浆封闭,封避水泥砂浆表面要平整,且低于墙面2MM。电源底盒安装要牢固,面板底面平整与墙面 吻合。 电路改造注意事项空调电源采用16A孔插座,在儿童可触摸的高度内(1。5M以下)应采用带保护门的插座,卫生间洗漱间浴室应采用带防溅的插座,安装高度不低于1。3M,并远离水源,为便于生活舒适方便,卧室应采用双控开关,厨房电源插座应并列设置开关,控制电源通断,放入柜中的微波炉的电源应在墙面设置开关控制通断。各种强弱电插座接口宁多勿缺,床头两侧应设置电源插座及一个电话插座,电脑桌附近,客厅电视柜背景墙上都应设置3个以电源插座,并设置相应的电视电话多媒体宽带网等插座。开关线盒一般离地1。2米,一个房间

13、一个多用插座。所有插座开关要高于地面300MM以上,同一房间内插座开关高度一致(高度差5MM并列安装是高度差1MM,并且不会被推拉门,家俱等物遮挡. 电路改造注意事项有金属外壳的灯具,金属外壳可靠接地: 火线应接在螺口灯头中心触片上;射灯发热量大,应选用导线上套黄腊管的灯座, 接好线后,应使灯座导线散开.音响电视电话多媒体宽带网等弱电线路的铺设方法及要求与源线的铺设方法相同,(避开强电线路)其插座或线盒与电源插座关列安装,但强弱线路不允共套一管,音响线出入墙面应做底盒,位置在音箱背后,墙面不允许有明线。不用时,音响可放入底盒,盖上面板。如果客户没有特殊要求,应将所有房间的电话线并接成一个号码。

14、如果楼层有配号箱,应将电话线接通到配号箱内。多芯电话线的接头处,套管口子应用胶带包扎紧,以免电话线受潮,发生串音等故障。强弱电安装质量检验方法:弱电线须采用短接一头,在另一头测量通断的方法,电源插座采用220V灯光测试通断,用兆欧表测量线间绝缘强度,线间绝缘强度0。5MQ。电话线接头必须专用接头泥工施工工艺及规范泥工施工工艺及规范 泥工工作内容:1.1.改动门窗位置改动门窗位置2.2.厨房、卫生间防水处理厨房、卫生间防水处理3.3.包下水管道包下水管道4.4.地面找平地面找平5.5.墙、地砖铺贴墙、地砖铺贴改动门窗位置 通过吊线.打水平尺.量角尺等方法确保墙体上门洞.窗洞两侧现地面重直所有转角

15、是90度. 门洞如果宽度较大应加过桥加固防水处理、包管、找平工程 清理基层,粉水泥.沙浆,待水泥完全干涸后,使用防水涂料.均匀粉刷在墙.地面上.水泥防水剂的使用一定要按照说明书上的比例操作,一般比例是水泥:防水剂:水为1:1:20(防水剂的作用是遇水膨胀)包下水管时,应该尽可能的减少包下水管的,阴阳角方正,与地面垂直,特别注意不准封闭下水管道上的检修口.地面找平用水平尺佼水平,考虑与的设计差,注意地面浇水养护。墙、地砖铺贴规范墙、地砖铺贴规范对进入现场的墙,地砖进行开箱检查看材料的品种规格是否符合设计要求,严格检查相同的材料是否有色差,仔细察看是否有破损、裂纹,测量其宽窄,对角线是否在允许偏差

16、范围(2MM),检查平整,渗水度以及是否做过防污处理,发现有质量问题,应详谈告业主,请业主选择退货,如果业主坚持要用,须请业主签字认可。计算磁砖用量时以实际使用量6的损耗墙、地砖铺贴规范墙、地砖铺贴规范贴砖前,应检查各面的直度及表面平整度,检查阳角是否方正,如果超过允许值,必须把基层粉抹平整后再开始贴砖。贴面前,应充分考虑砖在阴角处的压向,要求从进门的角度看不到砖缝,一般先贴进门对面的然后再贴背面,先贴整块,再贴下水管道处的阳角。贴砖时,应先确定腰线的高度,(一般1M左右,一般要求腰线以开关坐以以下,而且腰线不会被地柜,吊顶等物遮挡。卫生间贴腰线厨房贴花砖而不贴腰线花砖一两块足矣。贴釉面砖之前,必须用水浸泡充分,以保持瓷砖镶贴牢固:同时在粘砖时,用橡皮锤敲打平整,使四角都有水泥,以防墙砖贴出空鼓现象。贴墙砖时,必须吊垂线和水平线,以保证墙砖的垂直度,表面平整度及枞横砖缝相互垂且对齐。在阳角处,必须采用瓷砖的原边磨45度角相拼粘贴,使两砖在交角处吻合好且成90度,并保证水泥顷之间饱满,无崩楞掉角及空角,无锐利锋口。 墙、地砖铺贴规范墙、地砖铺贴规范在拐角处非整砖宽度小于50MM时,应采用
