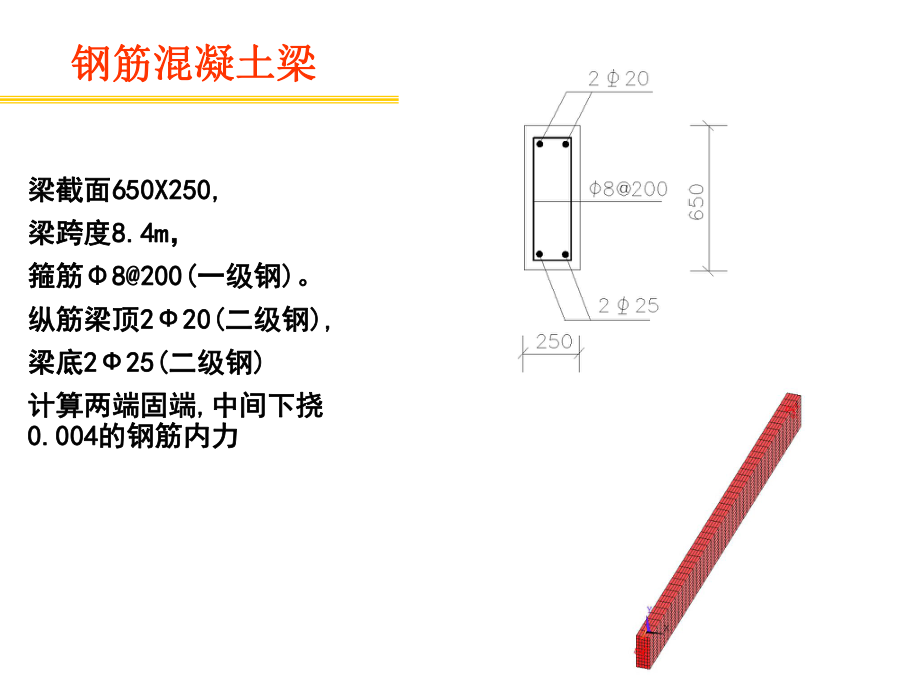

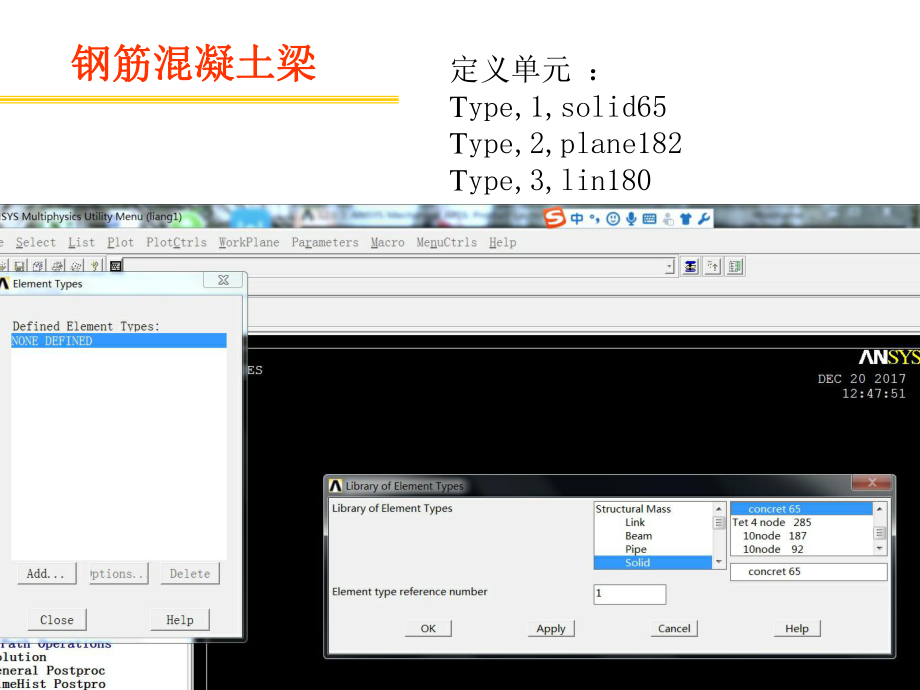

1、 钢筋混凝土梁钢筋混凝土梁梁截面梁截面650X250, 650X250, 梁跨度梁跨度8 8.4.4m m，箍筋箍筋8200(8200(一级钢一级钢) )。纵筋梁顶纵筋梁顶220220( (二级钢二级钢) ), ,梁底梁底225(225(二级钢二级钢) )计算两端固端计算两端固端, ,中间下挠中间下挠0.0040.004的钢筋内力的钢筋内力钢筋混凝土梁钢筋混凝土梁定义单元 ：Type,1,solid65Type,2,plane182Type,3,lin180钢筋混凝土梁钢筋混凝土梁定义实常数 ：lin8实常一:8, AREA= 0.00005024实常二:20, AREA= 0.000314实
2、常三:25, AREA= 0.000490 solid65实常四:不选任何数钢筋混凝土梁钢筋混凝土梁定义材料：Model(1). Concrete E=2.4e10, 泊松比0.2，材料对话框：前4个数0.4，1.0，3000000，-1(裂缝张开传递系数0.4,闭合传递系数1,单轴抗拉强度3000000, 关闭压碎开关,顺利收敛-1) 钢筋混凝土梁钢筋混凝土梁定义材料：Model(1). Concrete E=2.4e10, 泊松比0.2，材料对话框：前4个数0.4，1.0，3000000，-1(裂缝张开传递系数0.4,闭合传递系数1,单轴抗拉强度3000000, 关闭压碎开关,顺利收敛-1
3、) 钢筋混凝土梁钢筋混凝土梁定义材料：Model(2). Mises plasticity-bilinear (双线形随动硬化模型)Inelasticrate INdependentKinematic Harening Mises plasticitybilinear E=2e11, 泊松比0.3，Yeildstress_350000000; (二级钢)Model(3). Mises plasticity-bilinear E=2e11, 泊松比0.25，Yeildstress_300000000; (一级钢)钢筋混凝土梁钢筋混凝土梁Creat/node1(-0.125,0,0); 2(-0.
4、075,0,0);3(-0.025,0,0); 4(0.025,0,0); 5(0.075,0,0); 6(0.125,0,0); 钢筋混凝土梁钢筋混凝土梁Creat/node1(-0.125,0,0); 2(-0.075,0,0);3(-0.025,0,0); 4(0.025,0,0); 5(0.075,0,0); 6(0.125,0,0); 钢筋混凝土梁钢筋混凝土梁Copy/node/ 选1-6节点ITIME=11，DY=-0.065，INC=10 (复制10次,梁高650,故每次0.065) 钢筋混凝土梁钢筋混凝土梁Copy/node/ 选1-106节点ITIME=41，DZ=-0.2，
5、INC=1000 说明： （8000）/200+1=41钢筋混凝土梁钢筋混凝土梁Copy/node/ 选1-106节点ITIME=41，DZ=-0.2，INC=1000 说明： （8000）/200+1=41钢筋混凝土梁钢筋混凝土梁建立箍筋Mesh attributes: type,3 r,1mat,3钢筋混凝土梁钢筋混凝土梁建立箍筋E,12,13 E,13,14E,94,95钢筋混凝土梁钢筋混凝土梁建立箍筋EGEN,41,1000,1,22,0,0,0.2钢筋混凝土梁钢筋混凝土梁截面上部筋Mesh attributes: type,3 r,2 mat,2钢筋混凝土梁钢筋混凝土梁截面上部筋*d
6、o,i,1,40,1E,(i-1)*1000+15,i*1000+15*enddo钢筋混凝土梁钢筋混凝土梁截面下部筋Mesh attributes: type,3 r,3 mat,2钢筋混凝土梁钢筋混凝土梁截面下部筋*do,i,1,40,1E,(i-1)*1000+95,i*1000+95*enddo钢筋混凝土梁钢筋混凝土梁Creat/keypoit: 1(-0.125,0,0.2), 2(0.125,0,0.2), 3(-0.125,-0.65,0.2)， 4(0.125,-0.65,0.2)建立实体平面单元钢筋混凝土梁钢筋混凝土梁 Creat/AREA/through KP:1,2,3,4
7、钢筋混凝土梁钢筋混凝土梁Mesh attributes: type,2 r,4 mat,1Mesh/size control/pick line/ 竖线0.065 水平线 0.050Mesh/area/maped钢筋混凝土梁钢筋混凝土梁ModelingOperateExtrude ElementExtopt选solide65 type,1 r=4, MAT=1 分割 数42 不保留原面钢筋混凝土梁钢筋混凝土梁ModelingOperateExtrude AreasByXYZoffset 在DZ中填-8.4钢筋混凝土梁钢筋混凝土梁Numering CtrlsMrege Items选ALLNume
