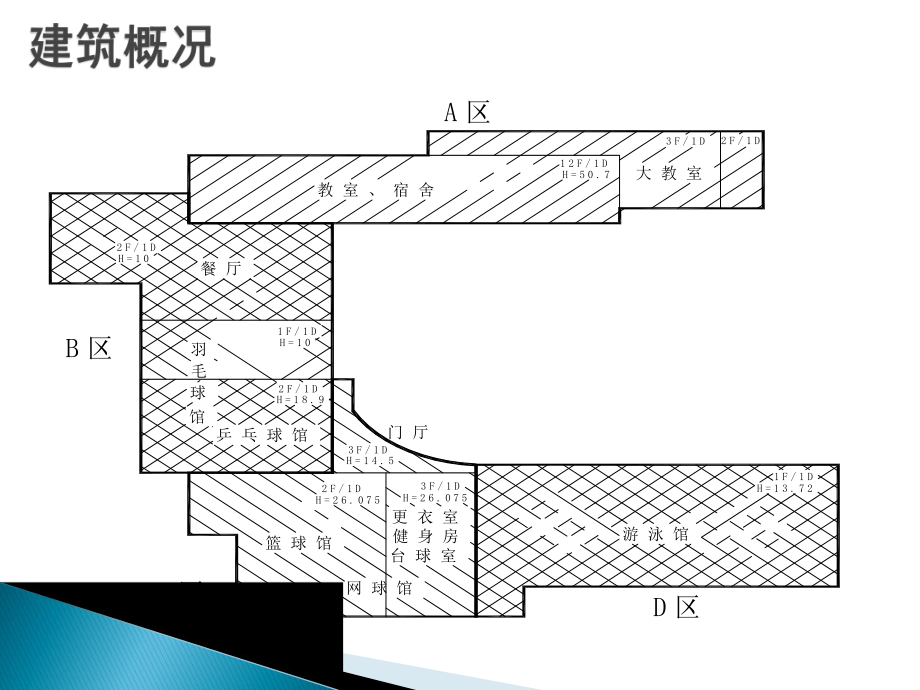

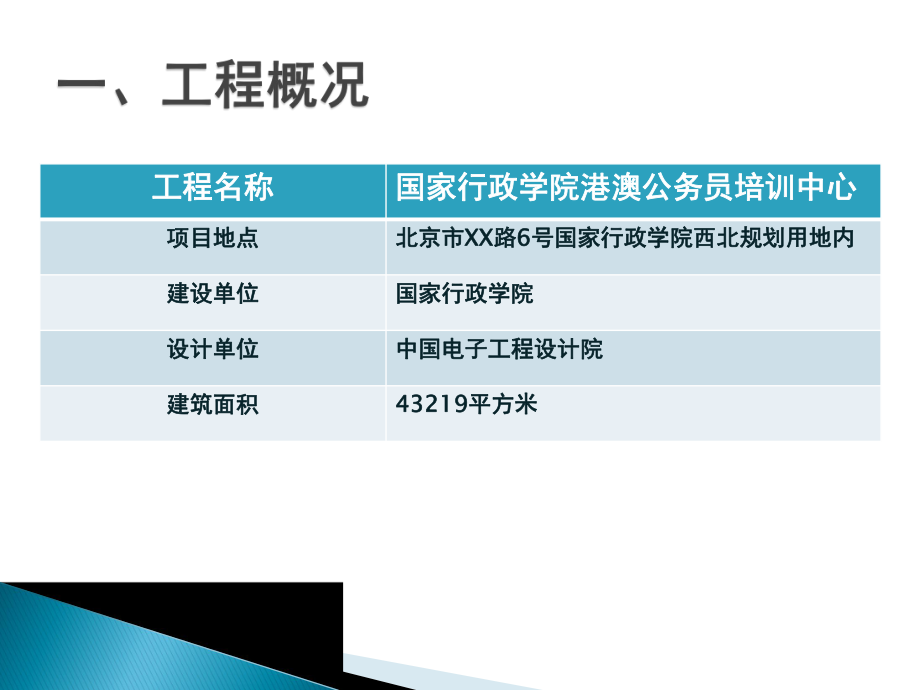

1、工程名称工程名称国家行政学院港澳公务员培训中心国家行政学院港澳公务员培训中心项目地点项目地点北京市北京市XXXX路路6 6号国家行政学院西北规划用地内号国家行政学院西北规划用地内建设单位建设单位国家行政学院国家行政学院设计单位设计单位中国电子工程设计院中国电子工程设计院建筑面积建筑面积4321943219平方米平方米教 室 、 宿 舍1 2 F / 1 DH = 5 0 . 7大 教 室3 F / 1 D2 F / 1 D餐 厅2 F / 1 DH = 1 0乒 乓 球 馆羽毛球馆1 F / 1 DH = 1 02 F / 1 DH = 1 8 . 93 F / 1 DH = 1 4 . 5门
2、 厅2 F / 1 DH = 2 6 . 0 7 53 F / 1 DH = 2 6 . 0 7 5网 球 馆篮 球 馆更 衣 室健 身 房台 球 室游 泳 馆1 F / 1 DH = 1 3 . 7 2A 区B 区C 区D 区项次项次分部分项工程名称分部分项工程名称项次项次分部分项工程名称分部分项工程名称一0.00以下结构工程五二次结构1测量放线六外墙施工2第一层土方开挖及护坡七室内外粗装修3第二层土方开挖及护坡八机电管线、设备安装及调试. .九联合调试二0.00以上结构工程十二次精装修三主楼结构十一竣工验收四钢结构安装地质情况地质情况 本工程建筑场地类别为类，地震无液化，其他特征见下表自然
3、地面标高自然地面标高0.0000.000绝对高程绝对高程近近3-53-5年最高水位年最高水位标高标高地下水腐蚀性地下水腐蚀性50.31m-51.03m51.00m29.40m对混凝土及其中的钢筋均无腐蚀性开挖量约为78900立方米，开挖工期为25天，高峰期平均日出土方量为3200立方米，土方装载车往返一趟时间为1.5小时，每辆车每日运输8趟，装载车容量按10立方米考虑。交底内容： 1、采用机械大开挖，将土方外运。 2、槽边宽度应比砼垫层外边线宽30cm，以便于支模。 3、槽深超过1.5m时应1:0.5放坡。 4、地槽挖至离设计标高20cm后，采用人工找平。 5、槽底平整度30MM。（1）土钉墙
4、设计参数如下表所示。排水沟结合集水坑的明排水措施。基坑底部人工清槽时沿集水坑方向找坡，坡度3。集水坑尺寸为6006001000，底部浇筑100mm厚C20细石混凝土，基坑侧壁砌120mm厚页岩砖。排水沟沿基坑上口四周设置，排水沟宽300mm，深400mm，坡度3。基坑底部积水排至集水坑后，采用水泵抽送至排水沟内。放钎点线：梅花形布置，每排钎探点间距为1.5m，排距为1.5m，与前排钎探点错开1m，每排钎点最近距槽边0.5m。确定后，撒白灰点标记就位打钎：将穿心锤套在钎杆上，拉起穿心锤50cm，使其自由落下钎杆每打入土层30cm，记录一次。钎探深度为2.1m。拔钎：采用手拉葫芦直接将钎杆拔出，注
5、意保持拔钎过程中钎杆的垂直，所搭设的手拉葫芦支架不得直接落于基坑坑底，下面必须垫木板。灌砂1、回填土的粒径一般要求不大于50mm。2、灰土含水量:手将灰土紧握成团，两指轻捏即碎为宜3、回填土应分层铺设，每层虚铺厚度为2500mm，用打夯机夯实，一般应夯实三遍，周边及四角用人工夯实。抗渗混凝土配合比要求:水灰比必须小于0.50抗渗混凝土施工技术措施:a. 分层斜向推进，振捣时振捣棒伸至下一层50mm左右。b. 养护：底板混凝土采取塑料膜覆盖,地下室外墙拆模时间应为18至24小时，拆模后用立即涂刷养护剂，混凝土养护时间不少于14天。施工工艺流程施工工艺流程基层处理 揭掉自粘防水卷材下表面的隔离膜
6、铺自粘防水卷材 对接口密封 节点加强处理 质量验收 主楼及游泳池底板厚度为1000mm，其他部位为600mm。主楼底板由后浇带划分为3块，混凝土浇筑量分别为762m3、870m3和858m3。游泳馆底板由后浇带划分为2块，混凝土浇筑量均为1040m3。主楼及游泳馆底板按大体积混凝土工艺组织施工。施工方法施工方法混凝土的布料顺序 大体积混凝土的浇筑拟采取“由一边向另一边推进，一次浇筑，一个坡度，薄层覆盖，循序推进，一次到顶”的方法进行布料。养护:保温覆盖法在混凝土浇筑约4小时后，先在板面覆盖一层塑料薄膜，然后再铺麻袋进行保温。前4天，每2个小时测温一次，以后每4个小时测温一次。如发现温差过大，及
7、时覆盖保温，使混凝土内外温差下降，减缓收缩，防止产生裂缝。地下室墙、柱模板地下室墙、柱模板均采用木模板施工。墙体采用T166防水螺栓将模板拉结牢固，间距600600mm，水平钢管间距600mm，纵向钢管采用双钢管，间距600mm（外墙穿墙螺杆带止水片）。混凝土浇筑完后剔去胶合板割去螺杆，用高强水泥砂浆补平。梁模板：15mm厚木面板梁底模铺在50100mm的木枋上,木枋间距为200250mm梁侧模采用48钢管做背楞，当梁高小于600mm时，间距取750mm；当梁高大于600mm时，间距600mm， 且沿梁长度方向设48钢管做水平背楞，梁中设14600拉杆一道。梁侧向加斜撑以确保梁模稳定，间距为6
8、00mm。本工程首层及地下室层选用满堂红普通钢管脚手架支撑，钢管立杆间距1200mm，次龙骨采用50100木方、间距200，主龙骨采用50100木方、间距1200。其它层均采用碗扣式满堂架支撑，次龙骨采用50100木方、间距200，主龙骨采用50100木方、间距1200。考虑到流水施工和砼养护期，顶板模板配足三层用量，支撑配三层半。跨度大于4米的梁、板，其底模跨中必须起拱，起拱高度为梁跨度的13梁、柱接头模板施工梁、柱接头模板施工梁柱接头模板采用四块木模板配制的带梁豁的柱模板组合制成定型模板。面板采用15mm木模板，背肋采用50100mm木枋，木枋与木模板接触面必须过刨。根据梁的尺寸在模板上留
9、出梁豁，豁口周边加50100mm木枋。梁豁以下的柱模长度应不小于100mm长。框架柱模板施工框架柱模板施工方柱模板采用18mm厚木模板，其截面尺寸现场拼。模板采用普通钢管抱箍600mm，柱双向均设14对拉螺杆，螺杆长度为柱宽+500mm，竖向间距为抱箍间距，对拉螺杆外套20PVC套管，砼浇注完后拆出螺杆。拆除拆除方法方法(1) 先支后拆，后支先拆，先非承重，后承重，先纵墙，后横墙，先外墙，再拆内墙。(2)板模拆除方法为：将旋转可调支撑向下退100mm，使龙骨与板脱离，先拆主龙骨，再拆次龙骨，最后取顶板模。拆除时人站在扣件脚手架下，待顶板上木料拆完后，再拆钢管架。(3) 大跨度时：先跨中再两端。
10、(4) 后浇带模板及支撑体系不得拆除。次梁上部、框梁上下部锚固45d, 次梁下部锚固15d,剪力墙锚固35d，搭接45d。框梁上下部锚固长度竖直段不小于15d，平直段不小于0.45锚固长度，总长度应满足45d。板上部钢筋伸至支座边，弯勾为板厚减去2倍保护层，板下部钢筋伸长至支座中心线过5d。受力钢筋顺长度方向全长的净尺寸允许偏差-10mm、+4mm，箍筋（拉勾）内净尺寸允许偏差-3mm、+2mm。受力钢筋直径16mm时，采用直螺纹连接接头。其中基础底板、框架梁、柱及剪力墙暗柱钢筋采用机械连接。楼板钢筋采用搭接的连接方式。施工顺序：定位放线梁钢筋骨架定位下层横向钢筋下层纵向钢筋高性能混凝土垫块固
11、定绑扎成网柱子定位筋马凳钢筋上层纵向钢筋上层横向钢筋竖向结构插筋。施工顺序：暗柱主筋暗柱箍筋剪力墙竖向钢筋定位梯子筋剪力墙水平筋S钩拉筋塑料垫块固定。施工方法：为保证墙体双层钢筋横平竖直，间距均匀正确，采用梯子筋限位。为保证墙体的厚度，对拉螺杆处增加短钢筋内撑，短钢筋两端平整，刷上防锈漆。在墙筋绑扎完毕后，校正门窗洞口节点的主筋位置以保证保护层的厚度。墙体钢筋搭接接头绑扣不少于3道，绑丝扣应朝内。墙混凝土浇筑前要先填3050mm与混凝土同配比去石子砂浆或减半石混凝土，后混凝土分层浇筑、分层振捣，每次浇筑厚度500mm，施工缝处必须待已浇筑混凝土的抗压强度不小于1.2MPa且不少于留置施工缝后4
12、8小时，才允许继续浇筑。留置施工缝处的混凝土必须振捣密实，其表面不磨光，并一直保持湿润状态。在继续浇筑混凝土前，施工缝混凝土表面必须进行凿毛处理，剔除浮动石子，并彻底清除施工缝处的松散游离的部分，然后用压力水冲洗干净，充分湿润后，刷1：1水泥砂浆一道，浇筑之前先预铺同配比减石子水泥砂浆，再进行上层混凝土浇筑，混凝土下料时要避免靠近缝边，缝边人工插捣，使新旧混凝土结合密实。高大模板施工区域高大模板施工区域本工程B区、C区体育场馆部分首层地面结构标高为-0.050m，二层楼面结构标高为+9.95m。此部位为高大模板施工区域。屋面屋面工程施工方案工程施工方案 fegdcba刚性刚性防水混凝土屋面做法
13、防水混凝土屋面做法 a.50厚刚性防水混凝土面，C20细石混凝土面层上刷涂水泥基渗透结晶型防水涂料，双向6中距100，分缝：全缝中距6m，半缝中距1.5m。b.0.4厚塑料薄膜隔离层。c.50厚挤塑聚苯板，4厚聚合物砂浆粘贴。d.1.5厚高分子合成PVC防水卷材。e.20厚1：5水泥增稠粉砂浆找平层。f.找坡层：檐口起始处1m以外范围内抹0-20厚1：4水泥砂浆找2%坡，1m以外最薄20厚加气碎块混凝土找2%坡。g.钢筋混凝土屋面板。 彩色彩色防滑地砖上人屋面做法防滑地砖上人屋面做法 a. 8-10厚彩色釉面防滑地砖干水泥擦缝。b. 9厚聚合物砂浆卧铺。c. 40厚C20细石混凝土，30003
14、000分缝，缝宽10，填聚 苯板。d. 0.4厚塑料薄膜隔离层。e. 50厚挤塑聚苯板保温层。f. 防水层g. 20厚1.5水泥增稠粉砂浆找平层。h. 找坡层：檐口起始处1m以外范围内抹0-20厚1：4水泥砂浆找2%坡，1m以外最薄20厚加气碎块混凝土找2%坡。i.钢筋混凝土屋面板。ihgfedcba施工施工工艺工艺 （1）找坡层施工 （2）找平层施工（3）防水层施工（4）保温层施工本工程屋面保温材料为50厚挤塑聚苯板，采用4厚聚合物砂浆粘贴。（5）隔离层施工隔离层采用0.4厚塑料薄膜，在施工前将作业面层清理干净，要求铺设平整、严密，不得出现破损、遗漏现象。（6）地砖铺贴施工 a.基层处理 b
15、.弹线 c.预铺 d.铺贴 e.勾缝 f.清理（4 4）关键部位施工关键部位施工（1）天沟及水落口部位：先对水落口进行密封处理。由于天沟部位水流量大，防水层经常受雨水冲刷或浸泡，因此在天沟转角处先用密封材料涂封，每边宽度30mm，干燥后再铺设一层卷材作为附加层。天沟铺贴卷材从沟底开始，顺天沟从水落口向分水岭方向铺贴，必须粘贴密实。铺至水落口的各层卷材和附加层，均应粘贴在杯口上，用雨水罩的底盘将其压紧，底盘必须与卷材间粘接好，底盘周围用密封材料填封。（2）泛水与卷材收头：泛水部位必须增设附加层，在该部位卷材铺贴前，先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。
16、卷材铺贴完成后，将端头全部压入凹槽，用压条钉压平服，再用密封材料封严，最后用水泥砂浆抹封凹槽。（3）变形缝：屋面变形缝处，附加墙与屋面交接处的泛水部位，做好附加层。（4）伸出屋面管道：伸出屋面管道防水施工时做附加层。4.4.装修施工方案装修施工方案主要装修做法楼地面主要为耐磨彩色细石混凝土；彩色水泥自流平涂料；防滑地砖；花岗石、大理石拼花地砖；防静电架空地板；不发火水泥砂浆；双层硬木运动地板；强化复木地板；环亚保麻地板；PVC运动地板；网球专用运动地板。踢脚踢脚高度均为100mm，主要为彩色水泥踢脚；地砖踢脚；硬木踢脚；花岗石踢脚；环氧亚麻踢脚；不发火水泥砂浆踢脚。内墙卫生间采用仿石墙面砖；其它房间采用防火型乳胶漆；玻璃棉毡铝板网；水性耐磨洗涂料；干挂人造石材；穿孔铝板吸声墙面；釉面砖；游泳池专用墙砖。天棚卫生间采用防水石膏板；其它房间采用防火型乳胶漆；矿棉吸声板；玻璃棉毡铝板网吸声顶棚；金属装饰板；穿孔铝合金方板；防水石膏板；黑色金属吸声格栅。(1)(1)装修工程概况装修工程概况(2)(2)楼地面施工方法楼地面施工方法按施工材料做法，本工程楼地面分为：耐磨彩色细石混凝土；彩色水泥自流
