《cad基础知识.pptx》由会员分享,可在线阅读,更多相关《cad基础知识.pptx(35页珍藏版)》请在第壹文秘上搜索。

1、AUTOCAD基础知识CAD的用户界面 CAD菜单栏功能 CAD常用快捷键CAD常用技巧常见问题目 录目 录软件安装及简介基本功能l 平面绘图:能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象。l 绘图工具:正交、对象捕捉、极轴追踪、捕捉追踪等绘图辅助工具。正交功能正交、对象捕捉、极轴追踪、捕捉追踪等绘图辅助工具。正交功能 使用户可以很方便地绘制水平、竖直直线,对象捕捉可使用户可以很方便地绘制水平、竖直直线,对象捕捉可 帮助拾取几帮助拾取几 何对象上的特殊点,而追踪功能使画斜线及沿不同方向定位点变得何对象上的特殊点,而追踪功能使画斜线及沿不同方向定位点变得 更加容易。更加容易。l

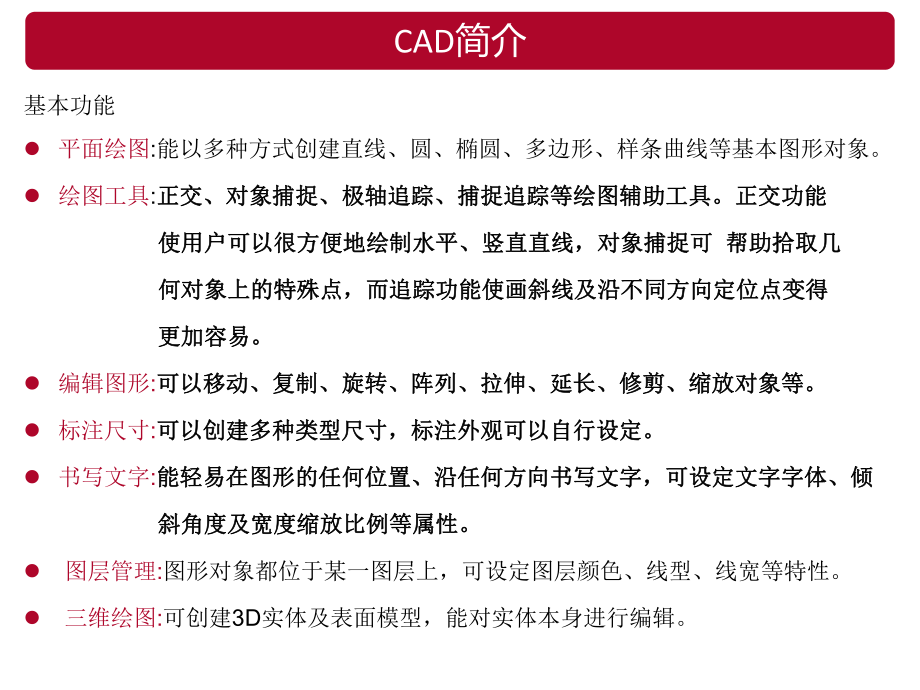

2、 编辑图形:可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。l 标注尺寸:可以创建多种类型尺寸,标注外观可以自行设定。可以创建多种类型尺寸,标注外观可以自行设定。l 书写文字:能轻易在图形的任何位置、沿任何方向书写文字,可设定文字字体、倾能轻易在图形的任何位置、沿任何方向书写文字,可设定文字字体、倾 斜角度及宽度缩放比例等属性。斜角度及宽度缩放比例等属性。l 图层管理:图形对象都位于某一图层上,可设定图层颜色、线型、线宽等特性。l 三维绘图:可创建3D实体及表面模型,能对实体本身进行编辑。CAD简介v标题栏:标题栏:显示软件名

3、称和当前的图形文件名,窗口进行最大化和最小化;v菜单栏:菜单栏:Auto CAD中的所有命令均存在于此;v工具栏:工具栏:各种命令用按钮表示,分为标准、图层、样式、对象、绘图和修改工具栏;v绘图、编辑工具栏绘图、编辑工具栏:可以完成试题的绘制和修改其属性。v坐标系:坐标系:用于指定图形方向;v命令行:命令行:在此输命令,进行修改。F2可打开命令行中所有命令状态栏:在命令行的 下面,用于显示当前的工作状态。v状态栏:状态栏:显示光标捕捉、栅格、正交、极轴等模式 ;v坐标系:坐标系:用于指定图形方向;v坐标系:坐标系:用于指定图形方向AUTOCAD用户界面CAD的用户界面AUTOCAD用户界面CA

4、D的用户界面图层管理器绘图工具栏编辑工具栏命令栏坐标显示状态栏标题栏特性工具栏工具栏菜单栏绘图区l CADCAD启动启动方法一:双击图标方法二:选择菜单:【开始】-【程序】-AutoCAD l CADCAD的关闭的关闭方法一:文件-关闭-选择是否保存文件方法二:单击界面右上角“X”关闭的按钮-选择是否保存文件CAD菜单栏功能 -启动与关闭【注】在文件的关闭操作中 【文件】-【关闭】,若图形尚未保存,系统给出对话框,单击“是” 表示保存并关闭文件,单击“否”表示不保存并关闭文件,单击取消关闭 . CAD菜单栏功能 -启动与关闭l打开已有的文件打开已有的文件方法一:文件-打开方法二:快捷键Ctrl

5、+O【注【注】:为了快速有效找到有关的CAD文件,文件类型应选dwg格式从这里找到需要打开的文件CAD菜单栏功能 -文件打开【注】【注】在打开CAD图形时,会出现如右图所示的提示字体样式选择:为避免出现文字乱码,显示正常的字体样式,一般选择的字体是 gbchig.shx常规应该选择的字体: gbchig.shxCAD菜单栏功能 -文件打开l保存文件保存文件方法一:文件-保存方法二:快捷键Ctrl+S【注【注】:为了避免在拷贝文件过程中,另一台电脑格式不支持这种现象发生,在“保存”选项卡中将“另存为”设置成一个低版本。(如2004)。从这里重新命名需要保存文件的名称选择保存文件的格式类型选择保存

6、路径CAD菜单栏功能 -保存lCAD图纸的打印图纸的打印步骤:步骤:1、Ctrl+P 或 文件-打印3、打印机:选择型号;3、图纸尺寸:A1 A2 A3 A44、打印范围(窗口打印):鼠标拖动方式确定打印区域;5、打印比例:布满图纸。【注注】:如果要打印多张图纸:如果要打印多张图纸,尺寸类型大小相同。可以直,尺寸类型大小相同。可以直接:接:Ctrl+P-在打印的对话框在打印的对话框中中 名称选择:上一次输入,就名称选择:上一次输入,就可以完成打印。可以完成打印。最初打印图纸不用设置选择电脑相连接的电脑选择图纸尺寸:通常A3或A4选窗口通常打钩通常打钩打印前先预览图形最后确定CAD菜单栏功能 -

7、打印命令:工具栏的空白命令:工具栏的空白 处点击鼠标右键处点击鼠标右键l调用常用工具条:调用常用工具条: 标注、标准、绘图、标注、标准、绘图、 特性、图层、修改、特性、图层、修改、 样式样式CAD菜单栏功能 -右键的功能右击空白处命令:命令: units+units+空格空格(UN)(UN)l长度类型设置:小数l精度:0.000l单位:毫米l类型:十进制度数命令:状态栏命令:状态栏“对象捕捉对象捕捉” 右击右击设置设置l对象捕捉模式选择:如右图(一般 只需钩上 端点、中点 、 圆点、交 点、垂足、切点即可)-确定CAD菜单栏功能 -绘图环境设置命令:命令:layer+空格空格图层的设置:图层的

8、设置:l概念:想象为一叠没有厚度的透明纸,将具有不同特性的试题分别置于不同图层。用户只可以在当前的图层编辑、修改、绘制。l特性:每个图层具有线型、颜色和状态等属性。可以针对每个图层进行设置。l编辑:更改图层的线性的颜色、线型、线宽、开关图层、解冻结图层等。更改图层名称,显示特定图层,l作用:方便查找图层,如果不行显示或输出某一图层,可以关闭这一图层。图层可以由系统生成,也可由用户自己创建。【注意注意】:绘图操作只能在当前图层进行,但是修改。编辑工作可以在所有的图层上进行。CAD菜单栏功能 -绘图的图层设置设置属性:设置属性:l图层的开关:被关闭的图层上的实体不能显示或输出,但是可随图形重新生成

9、,图标程灰色的时候表示图层被关闭。l冻结和解冻:冻结图层可加快Z、P等的命令执行速度,方便对象的选取。冻结的图层不能显示。输出或重新生成。l锁定和解锁:锁定图层上的实体是不可以编辑,仅仅锁定的图层是可见的。可以将锁定图层置为当前图层并在图层上创建新实体,但不能对新建实体进行编辑。CAD菜单栏功能 -绘图的图层设置可自行更改命名命令:命令:OP+OP+空格键空格键1 1、显示:、显示: l十字光标的大小: CAD中默认的“十 ”字光标大小为5。可以改为100,方便操作。l颜色:可以设置自己喜欢的颜色,主要用于CAD导入word时需改背景颜色为白色。2 2、打开和保存选项卡:、打开和保存选项卡:l

10、另存为:为保证在其他电脑低版本的CAD中也可顺利打开,设置为保存为2004版本。l自动保存:文件自动保存的分钟间隔数可以根据自己电脑设置设置。可改变屏幕界面颜色改变命令区字体改为100,方便操作CAD菜单栏功能 -绘图前的OP设置 注:CAD中的空格键和回车键都是执行命令,esc表示退出命令CAD常用快捷键1、图形对象的选择方法:u 框选:单机鼠标左键,从左往右选u 叉选:单机鼠标左键,从右往左选【注【注】:框选必须框住图素的全部才能选择该图形,而叉选可以只要叉选图素的部分就可以选择图形的全部。CAD常用快捷键 -选择2、直线的绘制:、直线的绘制:方法:快捷键L或绘图工具栏步骤:u输入L+空格

11、u在工作区中单击确定直线的起始点u移动鼠标,确定直线的方向u输入直线的长度+空格u按“ESC”退出3、矩形的绘制:、矩形的绘制:方法:REC 或 绘图工具栏步骤:u输入REC+空格u单击工作区确定绘图的起点u输入D+空格u输入矩形的长度/宽度+空格u单击确定矩形的位置。 CAD常用快捷键 -绘图(直线、矩形)4、多义线的绘制:、多义线的绘制:方法:快捷键PL步骤:u输入PL +空格u在工作区中单击确定直线的起始点【注】根据提示进行下一步操作,可以线进行宽度、长度等属性进行修改。用多义线所画的矩形是一个图素整体。而直线画的矩形,是由多个图素组成的图形,不是整体。CAD常用快捷键 -绘图(多义线)

12、5、文字文本命令、文字文本命令u方法:快捷键T或绘图工具栏上u步骤:T+空格键 ,出现如右图的框【注】【注】此对话框的设置更改只可以约束当前字的样式,不可以约束以后的文本的样式。更改字体更改字大小更改字颜色改变字段的间距CAD常用快捷键 -绘图(文本)更改文字更改文字l 双击原有的字体,即可更改文字CAD常用快捷键 -绘图(更改文本)文本的样式设置:文本的样式设置:方法:快捷键ST或格式-文字样式属性: 字体样式:包括更改字符大小、 倾斜度、文本方向 字体:包括英文Roman等;汉字包 括楷体、宋体、黑体等作用: 此文本设置约束着每次输入文本 的字体样式。CAD常用快捷键 -文本样式设置更改字

13、体预览字体效果更改字体样式6、移动命令、移动命令方法:快捷键M或编辑工具栏中步骤:u输入M+空格u选择图形(框选或叉选)+空格u指定图形基点u在目标处单击确定即可。7、复制命令、复制命令方法:快捷键CO或编辑工具栏步骤:u输入CO+空格u选择图形(框选或叉选)+空格u指定图形基点u在目标处单击确定即可。CAD常用快捷键 -编辑(移动、复制)8、旋转命令、旋转命令方法:快捷键Ro或编辑工具栏中步骤:u输入Ro +空格u选择图形(框选或叉选)+空格u指定图形旋转基点u输入旋转角度或直接旋转u在目标处单击确定即可。9、镜像命令、镜像命令方法:快捷键Mi或编辑工具栏中步骤:u 输入Mi +空格u 选择

14、图形(框选或叉选)+空格u指定镜像线的位置u选择是否保留源对象u在目标处单击确定即可。CAD常用快捷键 -编辑(旋转、镜像)10、查看命令行、查看命令行 如右图,用多义先绘制的一梯形,命令行出现如下提示:CAD系统默认指定下一点,或者可以输入(A)圆弧或(C) 闭合等等。具体看CAD实例。【注】:学会根据提示操作命令CAD常用快捷键 -查询命令行11、面积命令、面积命令方法:快捷键aa步骤:u输入aa +空格u选择图形(框选或叉选)+空格u输入对象O +空格u选择对象【注】选择对象后,在命令行出现面积和周长的数值。12、距离命令、距离命令方法:快捷键Di步骤:u 输入Di +空格u 指定对象的

15、两个基点u出现如下字符CAD常用快捷键 -查询(面积、距离)CAD常用快捷键 -查询(文本窗口)13、图形的文本窗口命令:Li(List)步骤:li+空格如图:用pl绘制一条不闭合的图形,使用Li命令。出现右图文本窗口。图形所属的图层名称图形的面积图形的长度14、距离测量u 方法一:快捷键 di,可在命令行中查出图形的尺寸长度。u 方法二:快捷键dal,可以标出图形的尺寸标注。法二的步骤例:画一个矩形REC在标注工具栏的下拉菜单中选择线性分别单击矩形的两个端点拉出距离。解:快捷键dal+空格,如图就是操作结果。【注】:如果数字太大工太小可在【注】:如果数字太大工太小可在Ctrl+1特性中文字高

16、度进行修改。特性中文字高度进行修改。 CAD常用快捷键 -查询(标注)15、终止命令:按【、终止命令:按【Esc】键、】键、16、终止命令:、终止命令:quit17、重复命令:按回车键或回车键、重复命令:按回车键或回车键18、命令撤销:、命令撤销:Ctrl+Z19、重生成命令:快捷键、重生成命令:快捷键 regen20、正交命令:按、正交命令:按F8键,实现图形的平行垂直的移动键,实现图形的平行垂直的移动CAD常用快捷键 -终止、重复、撤销、正交l 1、打开旧图遇到异常错误而中断退出怎么办?、打开旧图遇到异常错误而中断退出怎么办? 建一个图形文件,而把旧图以图块形式插入即可。l 2、在、在 Word文档中插入文档中插入 AutoCAD图形的发法。图形的发法。 可以先将AutoCAD图形拷贝到剪贴板,再在Word文档中粘贴。须注意的是,由 于AutoCAD默认背景颜色为黑色,而Word背景颜色为白色,首先应将AutoCAD 图形背景颜色改成白色(工具-选项-显示-颜色)。导入 Word 文档后,往往空边 过大 ,效果不理想,可以利用Word图片工具栏上的裁剪功能进行修整,空边过 大问题

展开阅读全文
