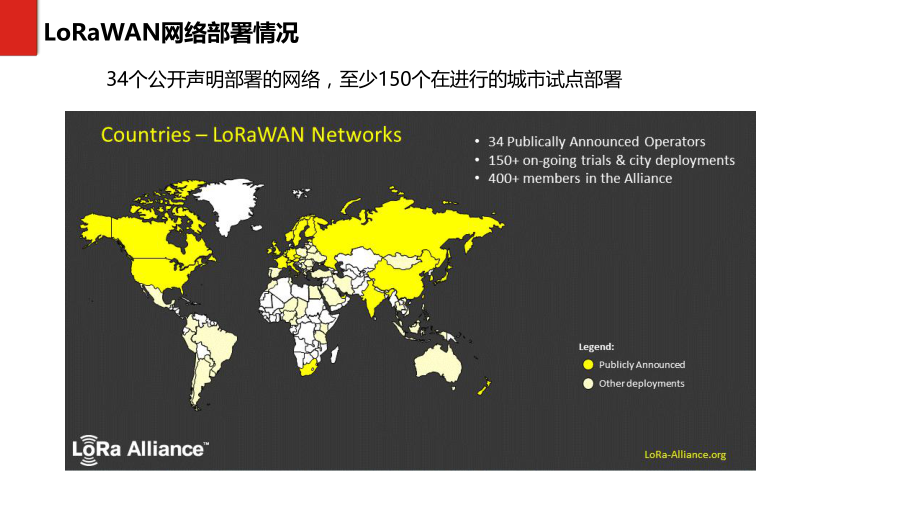

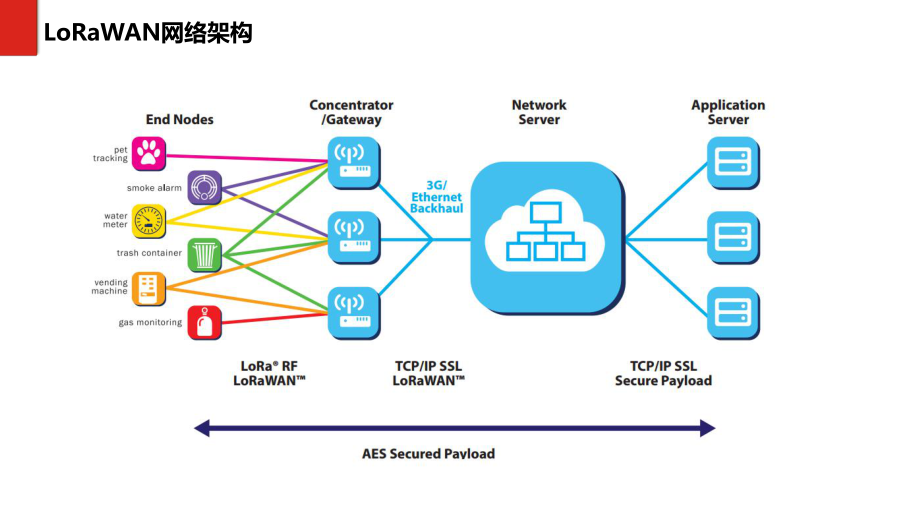

1、LPWAN物联网系统解决方案 LoRa模块/LoRa网关/云平台/LoRa应用案例LoRaWAN网络部署情况34个公开声明部署的网络，至少150个在进行的城市试点部署LoRaWAN网络架构基于LPWAN技术的无线通信端到端解决方案基于LPWAN技术的物联网无线通信解决方案，满足数据量在复杂环境中的超远距传输、大规模组网的需要，降低物联网端对端成本。LoRa低功耗广域网智能终端CY-LRB-101开关检测器CY-LRW-102开关控制器LoRa无线模块基于LPWAN的远距离无线通信模块，具有低功耗、高灵敏度、抗干扰强等特点，支持LORAWAN标准协议、支持MBSBAC协议，串口数据透传双向通讯，
2、具备超长电池待机功能，主要应用在智能抄表、智能停车、智慧农业、智能安防、智慧路灯等领域。MCUCortex-M3存储64KB通讯协议LORAWAN标准协议、支持MBSBAC协议频率范围410525MHz供电电压3.03.6VDC待机功耗约0.4uA通讯功耗约50mA20dBm发射功率最大20dBm接收灵敏度最佳-149dBm(18bps)晶振启动250us休眠启动350us传输速率300bps100kbps移动速率100km/h传输距离无遮挡15公里市区8公里外部接口UART*2，9600bps低功耗工作模式GPIO*5，通用输入输出IO工作电压3.03.6VDC工作温度-40C85C存储温度
3、-40C95C工作湿度95%(无凝结)规格LoRa无线模块主要功能特点l 支持超远距离传输，超远距离传输 最高可达无遮挡15公里，市区8公里l 超低功耗待机可灵活的调整功率等级，适配传输中对于距离和速率的需求，支持多种休眠和待机模式LoRa无线模块主要功能特点l 支持多种联网通讯方式支持点到点通讯、GPIO控制双向通讯、串口数据透传双向通讯l 支持LORAWAN协议支持LORAWAN低功耗广域网协议、支持MBSBAC协议，不同国家LoRa网络可互操作LoRaCY-LRB-101 LoRa开关检测器LoRa开关检测器也称为LoRa基站，低功耗广域网的关键节点设备，支持LORA终端定位、测速，可以
4、实现多频点、多信道的同时接收。u 支持MBSBAC协议u 支持LAN/WAN以太网u 支持MQTT协议u 支持LORA终端定位、测速u 多平台多网关智能选路功能特点技术规格频率支持415525MHz覆盖范围无遮挡15Km接入能力约2万工作信道8LORA+1FSK 工作温度-30C75C安全加密SSL/LORA加密LoRa拓扑组网方案应用层传输层组网层深度覆盖层CY-LRB-101开关检测器MQTT云LoRa云智能抄表农业气象环保监控油田监测智能交通智能停车CY-LRB-101开关控制器CY-LRB-101开关控制器CY-LRB-101开关控制器LoRa应用方案l 智慧停车车位状态实时监测；信息
5、透明，杜绝城市停车管理混乱l 智能井盖实时监控城市井盖位置信息对于井盖异常丢失、异常开启、破损等状态信息实时传输用于数据分析和预警l 路灯监测远距离路灯控制、故障、线路监测，实现动态照明，节能管理云管理平台调空中心防火墙防火墙井盖垃圾箱CY-LRB-101开关检测器CY-LRB-101开关检测器CY-LRB-101开关检测器CY-LRB-101开关检测器LoRa应用方案-物流追踪方案LPWAN网络追踪或者定位市场的一个重要的需求就是终端的电池使用寿命。物流追踪可以作为混合型部署的实际案例。物流企业可以根据定位的需要在需要场所部网，可以是仓库或者运输车辆上， CY-LRB-101便派上了用场，而
6、LPWAN网络使用网关/集中器扩展系统容量，基础设施容易建设和部署LoRa应用方案-智能工业 工厂机器的运行需要实时的监控，不仅可以保证生产效率而且通过远程监控可以提高人工效率。在工厂的自动化制造和生产中，有许多不同类型的传感器和设备。一些场景需要低成本的传感器配以低功耗和长寿命的电池来追踪设备、监控状态LoRa应用方案-智慧农业方案对农业来说，低功耗低成本的传感器是迫切需要的。温湿度、二氧化碳、盐碱度等传感器的应用对于农业提高产量、减少水资源的消耗等有重要的意义，这些传感器需要定期地上传数据，而且很多偏远的农场或者耕地并没有覆盖蜂窝网络，更不用说4G/LTE了，而LoRa十分适用于这样的场景。光照度云管理平台CY-LRB-101开关控制器
