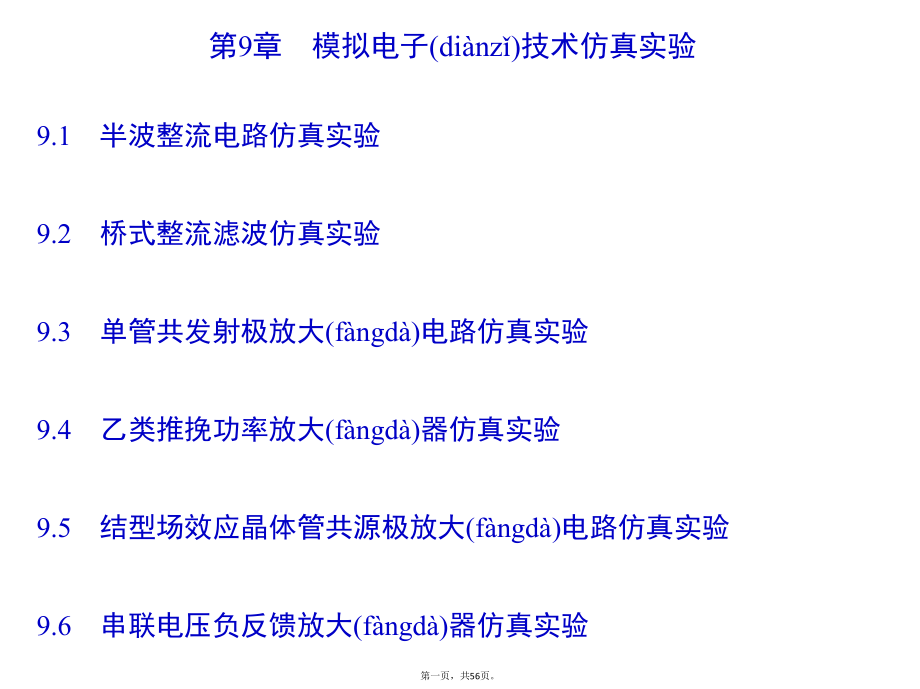

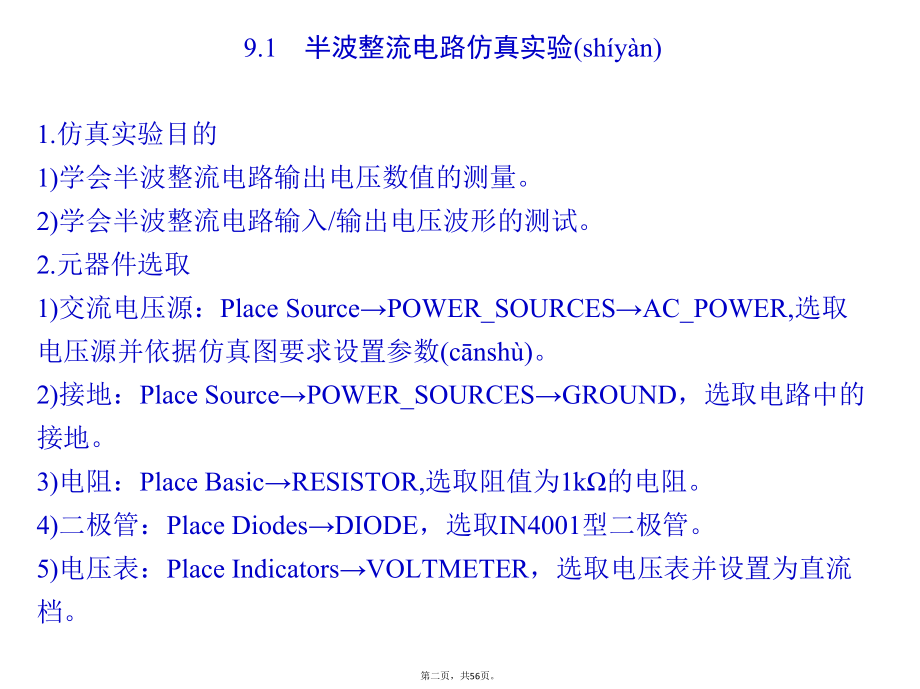

1、第9章模拟电子(dinz)技术仿真实验9.1半波整流电路仿真实验9.2桥式整流滤波仿真实验9.3单管共发射极放大(fngd)电路仿真实验9.4乙类推挽功率放大(fngd)器仿真实验9.5结型场效应晶体管共源极放大(fngd)电路仿真实验9.6串联电压负反馈放大(fngd)器仿真实验9.7反相比例运算放大(fngd)器仿真实验9.8加法电路仿真实验9.9文氏电桥振荡器仿真实验9.10三端可调输出集成稳压器仿真实验第一页，共56页。9.1半波整流电路仿真实验(shyn)1.仿真实验目的1)学会半波整流电路输出电压数值的测量。2)学会半波整流电路输入/输出电压波形的测试。2.元器件选取1)交流电压源

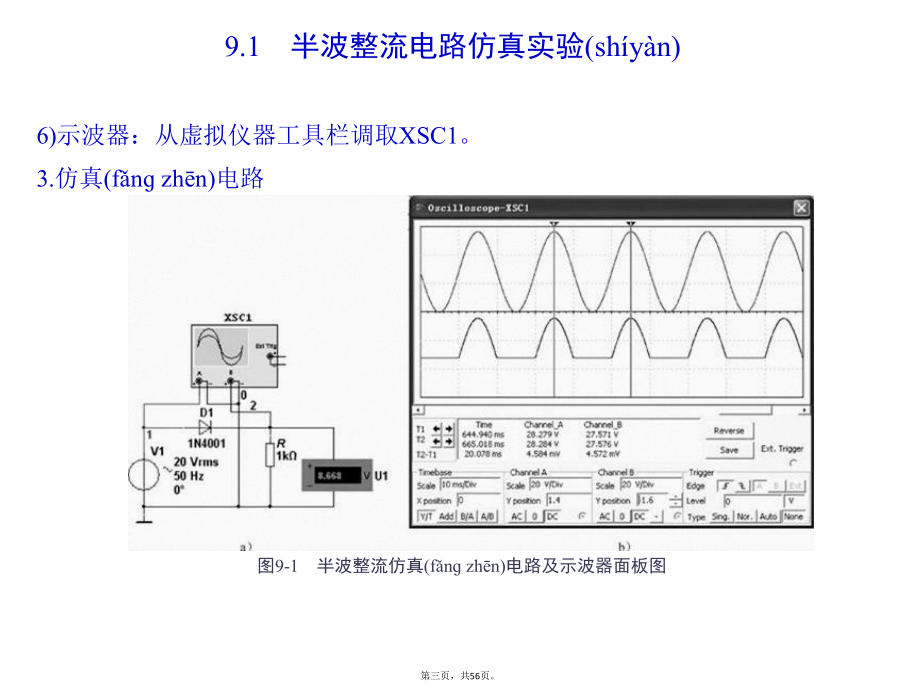

2、：Place SourcePOWER_SOURCESAC_POWER,选取电压源并依据仿真图要求设置参数(cnsh)。2)接地：Place SourcePOWER_SOURCESGROUND，选取电路中的接地。3)电阻：Place BasicRESISTOR,选取阻值为1k的电阻。4)二极管：Place DiodesDIODE，选取IN4001型二极管。5)电压表：Place IndicatorsVOLTMETER，选取电压表并设置为直流档。第二页，共56页。9.1半波整流电路仿真实验(shyn)6)示波器：从虚拟仪器工具栏调取XSC1。3.仿真(fn zhn)电路图9-1半波整流仿真(fn
3、zhn)电路及示波器面板图第三页，共56页。9.1半波整流电路仿真实验(shyn)4.电路原理简述5.仿真(fn zhn)分析1)搭建图9-1a所示的半波整流仿真(fn zhn)电路。2)单击仿真(fn zhn)开关，并双击示波器图标打开其面板，观察示波器的屏幕上的波形及电压表的显示，记录于表9-1中。表9-1半波整流仿真(fn zhn)数据6.思考题1)利用半波整流电路输入电压与输出电压计算公式，计算输出直流电压。2)比较半波整流平均输出电压的计算值与仿真测量值，情况如何？第四页，共56页。9.2桥式整流(zhngli)滤波仿真实验1.仿真实验目的1)学会桥式整流电路输出电压值和输入交流电压
4、值的仿真测试。2)测试滤波电容接与不接对输出电压波形的影响，了解滤波电容的作用。2.元器件选取1)交流电压源：Place SourcePOWER_SOURCESAC_POWER,选取电压源并依据仿真图要求(yoqi)设置参数。2)接地：Place SourcePOWER_SOURCESGROUND，选取电路中的接地。3)电阻：Place BasicRESISTOR,选取阻值为1k的电阻。4)整流桥：Place DiodesFWB，选取MDA2501型整流桥。5)电容：Place BasicCAPACITOR,选取电容值为220F的电容。第五页，共56页。9.2桥式整流(zhngli)滤波仿真实
5、验6)开关：Place Elector_MechanicalSENSING_SWITCHESLIMIT_NO，选取(xunq)开关。7)电压表：Place IndicatorsVOLTMETER，选取(xunq)电压表并设置为直流档。8)示波器：从虚拟仪器工具栏调取XSC1。3.仿真电路图9-2桥式整流仿真电路(dinl)及示波器面板图第六页，共56页。9.2桥式整流(zhngli)滤波仿真实验4.电路原理简述5.仿真分析1)搭建图9-2a所示的桥式整流仿真电路。2)单击仿真开关，激活电路，观察示波器XSC1面板屏幕上的波形和电压表的显示(xinsh)数字，记录于表9-2中。表9-2桥式整流(
6、zhngli)仿真数据3)单击仿真暂停按钮，停止仿真。第七页，共56页。9.2桥式整流(zhngli)滤波仿真实验图9-3桥式整流滤波(lb)仿真电路及示波器面板图4)单击仿真开关，激活电路，观察示波器XSC1面板屏幕(pngm)上的波形和电压表的显示数字，记录于表9-2中。第八页，共56页。9.2桥式整流滤波(lb)仿真实验6.思考题1)比较(bjio)桥式整流电路与半波整流电路输出电压波形，说明二者输出电压仿真结果存在什么关系？2)桥式整流电路不带电容滤波时电阻性负载输出电压平均值与输入电压有效值存在什么关系？3)桥式整流电路加上电容滤波后输出电压波形有什么变化？直流输出电压有什么变化？第
7、九页，共56页。9.3单管共发射极放大(fngd)电路仿真实验1.仿真实验(shyn)目的1)学会测试单管共发射极放大电路的静态工作点。2)学会测试单管共发射极放大电路的输入电压和输出电压的波形及二者的相位关系。2.元器件选取1)电压源：Place SourcePOWER_SOURCESDC_POWER,选取直流电压源并设置电压为12V。2)接地：Place SourcePOWER_SOURCESGROUND，选取电路中的接地。3)电阻：Place BasicRESISTOR,选取电阻并根据仿真电路设置电阻值。第十页，共56页。9.3单管共发射极放大(fngd)电路仿真实验4)电解电容(din
8、rng)：Place BasicCAP_ELECTROLIT,选取电容(dinrng)值为10F的电容(dinrng)。5)晶体管：Place TransistorsBJT_NPN，选取2N2222A型晶体管。6)电压表：Place IndicatorsVOLTMETER，选取电压表并设置为直流档。7)电流表：Place IndicatorsAMMETER，选取电流表并设置为直流档。8)函数发生器：从虚拟仪器工具栏调取XFG1。9)示波器：从虚拟仪器工具栏调取XSC1。3.仿真电路第十一页，共56页。9.3单管共发射极放大(fngd)电路仿真实验1)测试单管共发射极放大电路(dinl)的静态工
9、作点仿真电路(dinl)如图9-4所示。图9-4单管共发射极放大(fngd)电路的静态工作点仿真电路第十二页，共56页。9.3单管共发射极放大(fngd)电路仿真实验2)测试单管共发射极放大电路电压(diny)放大倍数的仿真电路及函数发生器面板图如、b所示。图9-5单管共发射极放大电路电压放大倍数的仿真电路及函数(hnsh)发生器面板图第十三页，共56页。9.3单管共发射极放大(fngd)电路仿真实验4.电路原理简述(1)单管共发射极放大电路的静态工作点(2)单管共发射极放大电路的电流(dinli)放大系数和电压放大倍数5.仿真分析(1)单管共发射极放大电路的静态工作点仿真电路1)搭建图9-4
10、所示单管共发射极放大电路的静态工作点仿真电路。2)双击图中各电压表、电流(dinli)表图标，打开其属性对话框后进行设置。3)按下仿真开关，激活电路，记录集电极电流(dinli)IC、发射极电流(dinli)IE、基极电流(dinli)IB、集电极-发射极电压UCE、发射极电压UE和基极电压UB的测量值于表9-3中。第十四页，共56页。9.3单管共发射极放大(fngd)电路仿真实验表9-3单管共发射极放大电路的静态工作点仿真(fn zhn)数据(2)单管共发射极放大电路电压放大倍数仿真电路1)搭建图9-5a所示单管共发射极放大电路电压放大倍数仿真电路。2)双击图中各函数发生器、示波器图标，打开
11、其面板对话框后进行设置。3)按下仿真开关，激活(j hu)电路，观察示波器显示的输入电压峰值UIM与输出电压峰值UOM，如图9-6所示，并记录于表9-4中，计算电压放大倍数Au。第十五页，共56页。9.3单管共发射极放大(fngd)电路仿真实验图9-6单管共发射极放大电路输入输出电压(diny)波形第十六页，共56页。9.3单管共发射极放大(fngd)电路仿真实验表9-4单管共发射极放大电路(dinl)电压放大倍数仿真数据6.思考题1)根据仿真数据，确定图9-4所示单管共发射极放大电路的静态工作点。2)估算单管共发射极放大电路的电流放大系数。3)计算(j sun)单管共发射极放大电路的电压放大
12、倍数Au。4)放大器的输出波形与输入波形之间的相位关系如何？第十七页，共56页。9.4乙类推挽功率放大器仿真(fn zhn)实验1.仿真实验目的1)分析乙类推挽放大器输出波形产生交越失真的原因及消除交越失真的方法(fngf)。2)依据乙类推挽放大器输入/输出波形测试值，计算电压增益和最大平均输出功率。2.元器件选取1)直流电源：Place SourcePOWER_SOURCESVCC,选取直流电源并根据电路设置电压。2)接地：Place SourcePOWER_SOURCESGROUND，选取电路中的接地。3)电阻：Place BasicRESISTOR,选取电阻并根据电路设置电阻值。第十八页
13、，共56页。9.4乙类推挽功率(gngl)放大器仿真实验4)电容：Place BasicCAPACITOR,选取电容并根据电路设置电容值。5)晶体管：Place TransistorsBJT_NPN，选取2N3904和2N3906型晶体管。6)二极管：Place DiodesDIODE,选取1N4001和1BH62型二极管。7)函数发生器：从虚拟仪器工具栏调取(dio q)XFG1。8)示波器：从虚拟仪器工具栏调取(dio q)XSC1。3.仿真电路图9-7零偏置乙类推挽放大电路及函数(hnsh)发生器面板图第十九页，共56页。9.4乙类推挽功率放大器仿真(fn zhn)实验图9-8完整的乙类
14、推挽功率放大电路及函数(hnsh)发生器面板图4.电路原理(yunl)简述第二十页，共56页。9.4乙类推挽(tu wn)功率放大器仿真实验5.仿真分析(1)零偏置乙类推挽放大电路仿真分析1)搭建图9-7a所示零偏置乙类推挽放大电路，函数发生器按图9-7b所示进行(jnxng)设置。2)单击仿真开关，激活电路。第二十一页，共56页。9.4乙类推挽功率(gngl)放大器仿真实验图9-9甲乙类推挽(tu wn)功率放大器(2)完整的乙类推挽(tu wn)功率放大电路仿真分析第二十二页，共56页。9.4乙类推挽(tu wn)功率放大器仿真实验1)搭建图9-8a所示完整(wnzhng)的乙类推挽功率放
15、大电路，函数发生器按图9-8b所示进行设置。2)单击仿真开关，激活电路。图9-10完整的乙类推挽功率放大电路输入/输出(shch)波形第二十三页，共56页。9.4乙类推挽功率(gngl)放大器仿真实验6.思考题1)图9-7所示的电路产生交越失真的原因是什么？在电路中加进两个二极管起什么作用(zuyng)？2)根据示波器显示的输出电压峰值UOP和输入电压峰值UIP，求放大器的电压增益Au和放大器的最大平均输出功率PO。第二十四页，共56页。9.5结型场效应晶体管共源极放大(fngd)电路仿真实验1.仿真实验目的1)学会测量跨导gm。2)依据(yj)结型场效应晶体管共源极放大电路输入输出电压波形，
16、计算电压增益。2.元器件选取1)直流电源：Place SourcePOWER_SOURCESVDD,选取直流电源并根据电路设置电压。2)接地：Place SourcePOWER_SOURCESGROUND，选取电路中的接地。3)电阻：Place BasicRESISTOR,选取电阻并根据电路设置电阻值。第二十五页，共56页。9.5结型场效应晶体管共源极放大(fngd)电路仿真实验4)电容：Place BasicCAPACITOR,选取电容并根据电路设置电容值。5)场效应晶体管：Place TransistorsJFET_N，选取2SK117型场效应晶体管。6)电压表：Place IndicatorsVOLTMETER，选取电压表并设置为直流档。7)电流表：Place IndicatorsAMMETER，选取电流表并设置为直流档。8)函数发生器：从虚拟仪器工具栏调取(dio q)XFG1。9)示波器：从虚拟仪器工具栏调取(dio q)XSC1。3.仿真电路第二十六页，共56页。9.5结型场效应晶体管共源极放大(fngd)电路仿真实验图9-11测量跨导仿真(fn zhn)电路第二十七页，共
