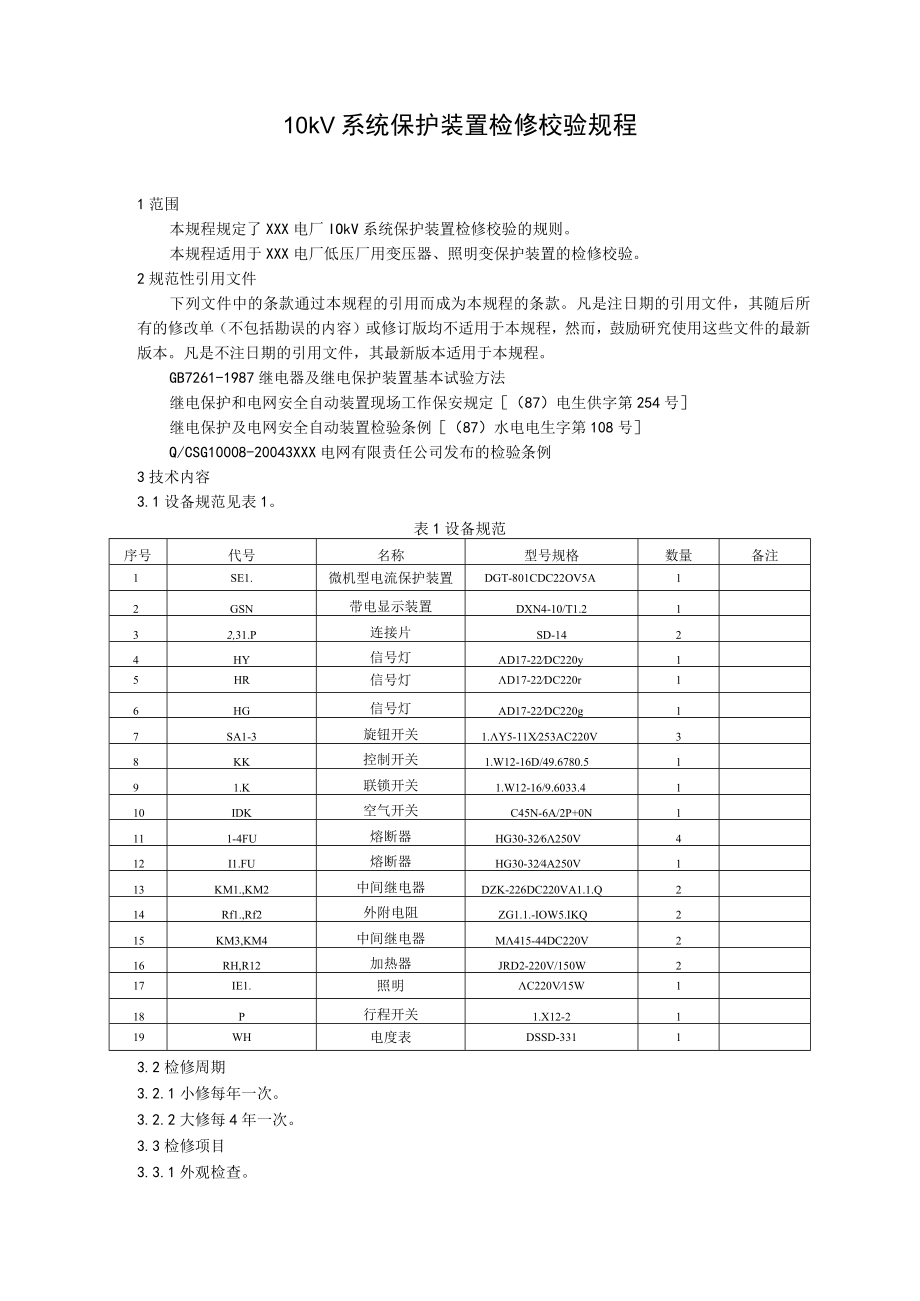

1、10kV系统保护装置检修校验规程1范围本规程规定了XXX电厂IOkV系统保护装置检修校验的规则。本规程适用于XXX电厂低压厂用变压器、照明变保护装置的检修校验。2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。GB7261-1987继电器及继电保护装置基本试验方法继电保护和电网安全自动装置现场工作保安规定（87）电生供字第254号继电保护及电网安全自动装置检验条例（87）水电电生字第108号Q/CSG100
2、08-20043XXX电网有限责任公司发布的检验条例3技术内容3.1设备规范见表1。表1设备规范序号代号名称型号规格数量备注1SE1.微机型电流保护装置DGT-801CDC22OV5A12GSN带电显示装置DXN4-10/T1.2132,31.P连接片SD-1424HY信号灯AD17-22DC220y15HR信号灯D17-22DC220r16HG信号灯AD17-22DC220g17SA1-3旋钮开关1.Y5-11X253AC220V38KK控制开关1.W12-16D/49.6780.5191.K联锁开关1.W12-16/9.6033.4110IDK空气开关C45N-6A/2P+0N1111-4

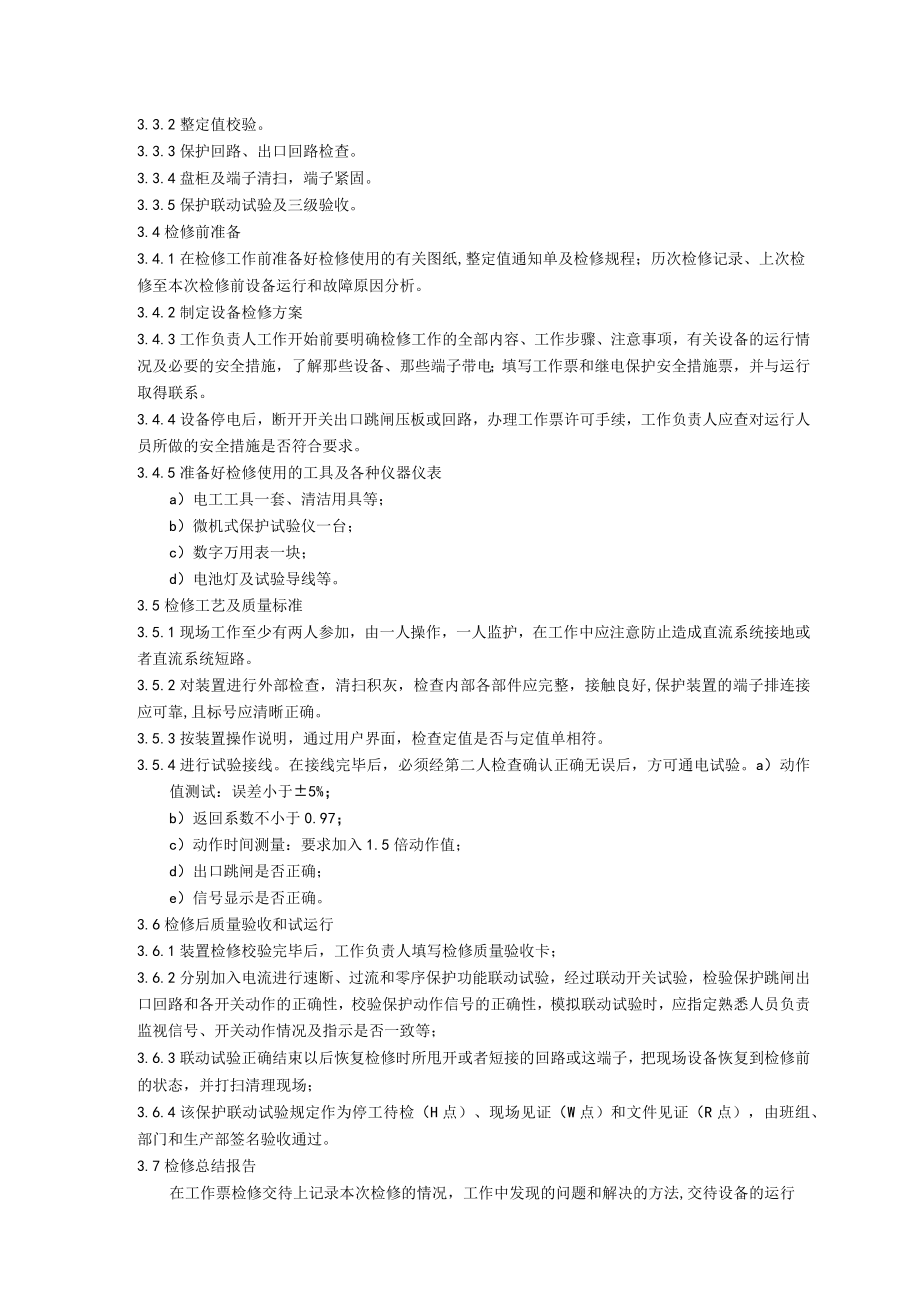

3、FU熔断器HG30-326250V412I1.FU熔断器HG30-324A250V113KM1.,KM2中间继电器DZK-226DC220VA1.1.Q214Rf1.,Rf2外附电阻ZG1.1.-IOW5.IKQ215KM3,KM4中间继电器M415-44DC220V216RH,R12加热器JRD2-220V/150W217IE1.照明C220V15W118P行程开关1.X12-2119WH电度表DSSD-33113.2检修周期3.2.1小修每年一次。3.2.2大修每4年一次。3.3检修项目3.3.1外观检查。3.3.2整定值校验。3.3.3保护回路、出口回路检查。3.3.4盘柜及端子清扫，端
4、子紧固。3.3.5保护联动试验及三级验收。3.4检修前准备3.4.1在检修工作前准备好检修使用的有关图纸,整定值通知单及检修规程；历次检修记录、上次检修至本次检修前设备运行和故障原因分析。3.4.2制定设备检修方案3.4.3工作负责人工作开始前要明确检修工作的全部内容、工作步骤、注意事项，有关设备的运行情况及必要的安全措施，了解那些设备、那些端子带电；填写工作票和继电保护安全措施票，并与运行取得联系。3.4.4设备停电后，断开开关出口跳闸压板或回路，办理工作票许可手续，工作负责人应查对运行人员所做的安全措施是否符合要求。3.4.5准备好检修使用的工具及各种仪器仪表a）电工工具一套、清洁用具等；
5、b）微机式保护试验仪一台；c）数字万用表一块；d）电池灯及试验导线等。3.5检修工艺及质量标准3.5.1现场工作至少有两人参加，由一人操作，一人监护，在工作中应注意防止造成直流系统接地或者直流系统短路。3.5.2对装置进行外部检查，清扫积灰，检查内部各部件应完整，接触良好,保护装置的端子排连接应可靠,且标号应清晰正确。3.5.3按装置操作说明，通过用户界面，检查定值是否与定值单相符。3.5.4进行试验接线。在接线完毕后，必须经第二人检查确认正确无误后，方可通电试验。a）动作值测试：误差小于5%；b）返回系数不小于0.97；c）动作时间测量：要求加入1.5倍动作值；d）出口跳闸是否正确；e）信号

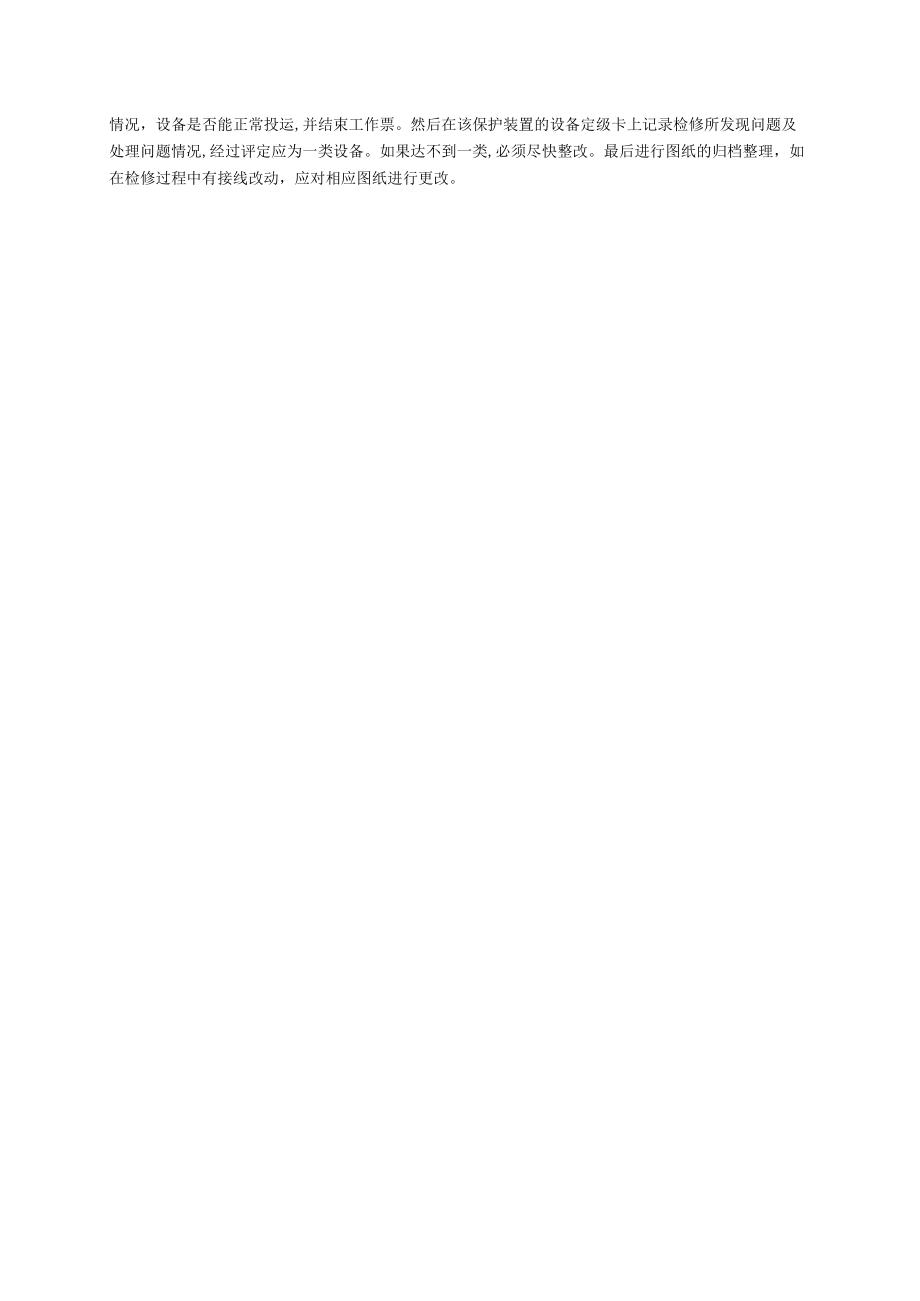

6、显示是否正确。3.6检修后质量验收和试运行3.6.1装置检修校验完毕后，工作负责人填写检修质量验收卡；3.6.2分别加入电流进行速断、过流和零序保护功能联动试验，经过联动开关试验，检验保护跳闸出口回路和各开关动作的正确性，校验保护动作信号的正确性，模拟联动试验时，应指定熟悉人员负责监视信号、开关动作情况及指示是否一致等；3.6.3联动试验正确结束以后恢复检修时所甩开或者短接的回路或这端子，把现场设备恢复到检修前的状态，并打扫清理现场；3.6.4该保护联动试验规定作为停工待检（H点）、现场见证（W点）和文件见证（R点），由班组、部门和生产部签名验收通过。3.7检修总结报告在工作票检修交待上记录本次检修的情况，工作中发现的问题和解决的方法,交待设备的运行情况，设备是否能正常投运,并结束工作票。然后在该保护装置的设备定级卡上记录检修所发现问题及处理问题情况,经过评定应为一类设备。如果达不到一类,必须尽快整改。最后进行图纸的归档整理，如在检修过程中有接线改动，应对相应图纸进行更改。
