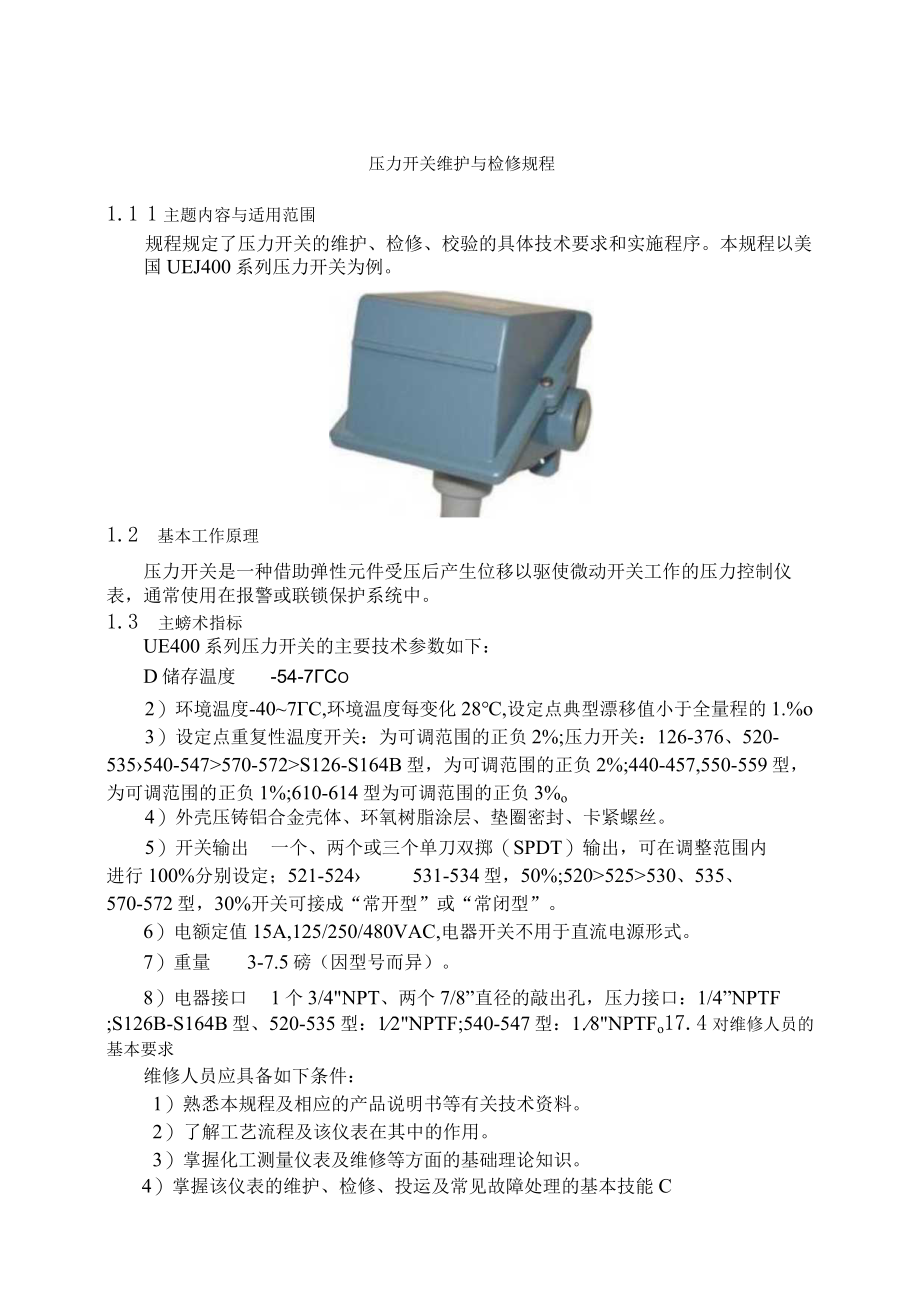

1、压力开关维护与检修规程1.1 1主题内容与适用范围规程规定了压力开关的维护、检修、校验的具体技术要求和实施程序。本规程以美国UEJ400系列压力开关为例。1.2 基本工作原理压力开关是一种借助弹性元件受压后产生位移以驱使微动开关工作的压力控制仪表,通常使用在报警或联锁保护系统中。1.3 主螃术指标UE400系列压力开关的主要技术参数如下:D储存温度-54-7Co2)环境温度-407C,环境温度每变化28,设定点典型漂移值小于全量程的1.%o3)设定点重复性温度开关:为可调范围的正负2%;压力开关:126-376、520-535540-547570-572S126-S164B型,为可调范围的正负

2、2%;440-457,550-559型,为可调范围的正负1%;610-614型为可调范围的正负3%o4)外壳压铸铝合金壳体、环氧树脂涂层、垫圈密封、卡紧螺丝。5)开关输出一个、两个或三个单刀双掷(SPDT)输出,可在调整范围内进行100%分别设定;521-524531-534型,50%;520525530、535、570-572型,30%开关可接成“常开型”或“常闭型”。6)电额定值15A,125/250/480VAC,电器开关不用于直流电源形式。7)重量3-7.5磅(因型号而异)。8)电器接口1个3/4NPT、两个7/8”直径的敲出孔,压力接口:1/4”NPTF;S126B-S164B型、5

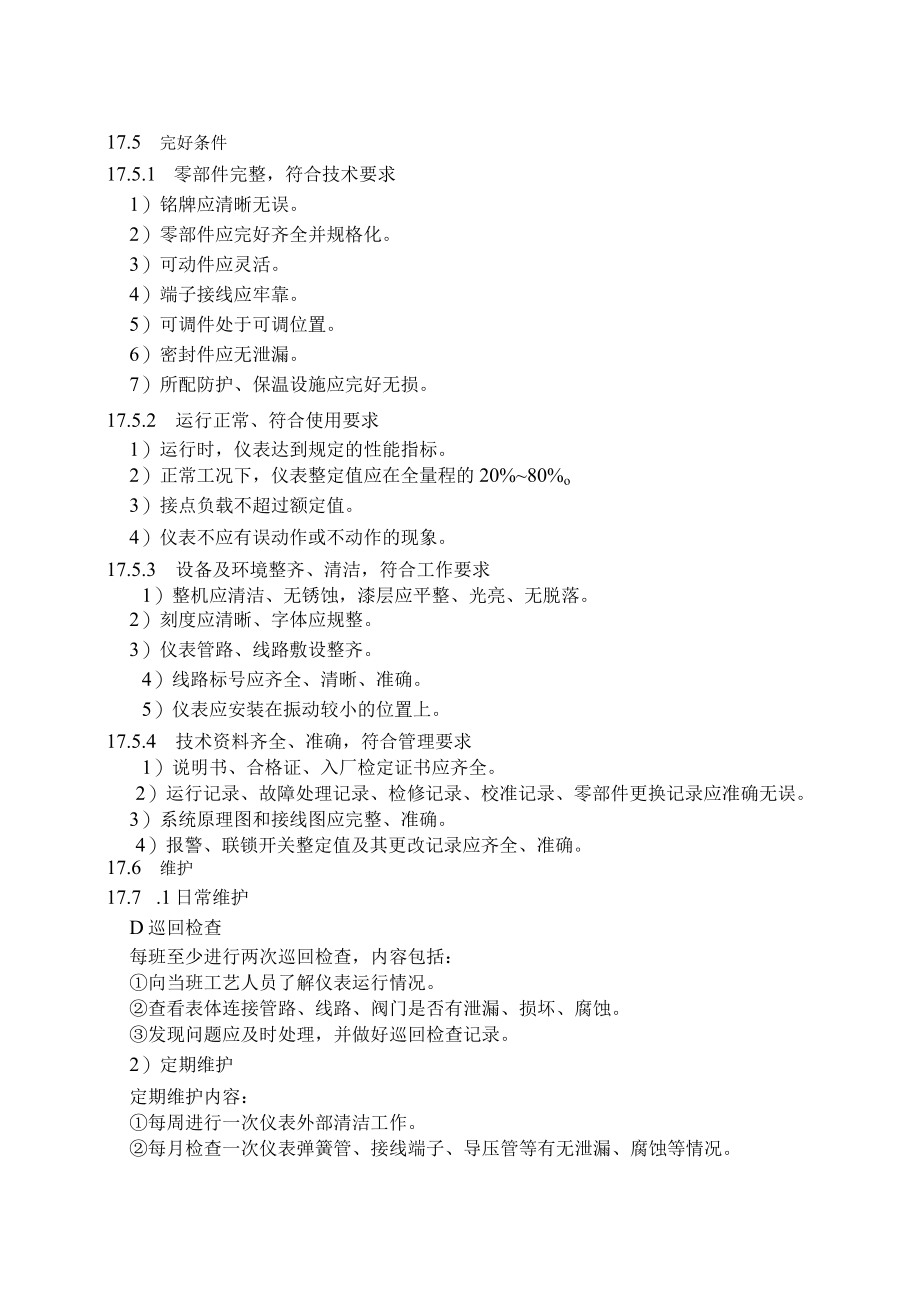

3、20-535型:12NPTF;540-547型:1.8NPTFo17.4对维修人员的基本要求维修人员应具备如下条件:1)熟悉本规程及相应的产品说明书等有关技术资料。2) 了解工艺流程及该仪表在其中的作用。3)掌握化工测量仪表及维修等方面的基础理论知识。4)掌握该仪表的维护、检修、投运及常见故障处理的基本技能C17.5 完好条件17.5.1 零部件完整,符合技术要求1)铭牌应清晰无误。2)零部件应完好齐全并规格化。3)可动件应灵活。4)端子接线应牢靠。5)可调件处于可调位置。6)密封件应无泄漏。7)所配防护、保温设施应完好无损。17.5.2 运行正常、符合使用要求1)运行时,仪表达到规定的性能指

4、标。2)正常工况下,仪表整定值应在全量程的20%80%o3)接点负载不超过额定值。4)仪表不应有误动作或不动作的现象。17.5.3 设备及环境整齐、清洁,符合工作要求1)整机应清洁、无锈蚀,漆层应平整、光亮、无脱落。2)刻度应清晰、字体应规整。3)仪表管路、线路敷设整齐。4)线路标号应齐全、清晰、准确。5)仪表应安装在振动较小的位置上。17.5.4 技术资料齐全、准确,符合管理要求1)说明书、合格证、入厂检定证书应齐全。2)运行记录、故障处理记录、检修记录、校准记录、零部件更换记录应准确无误。3)系统原理图和接线图应完整、准确。4)报警、联锁开关整定值及其更改记录应齐全、准确。17.6 维护1

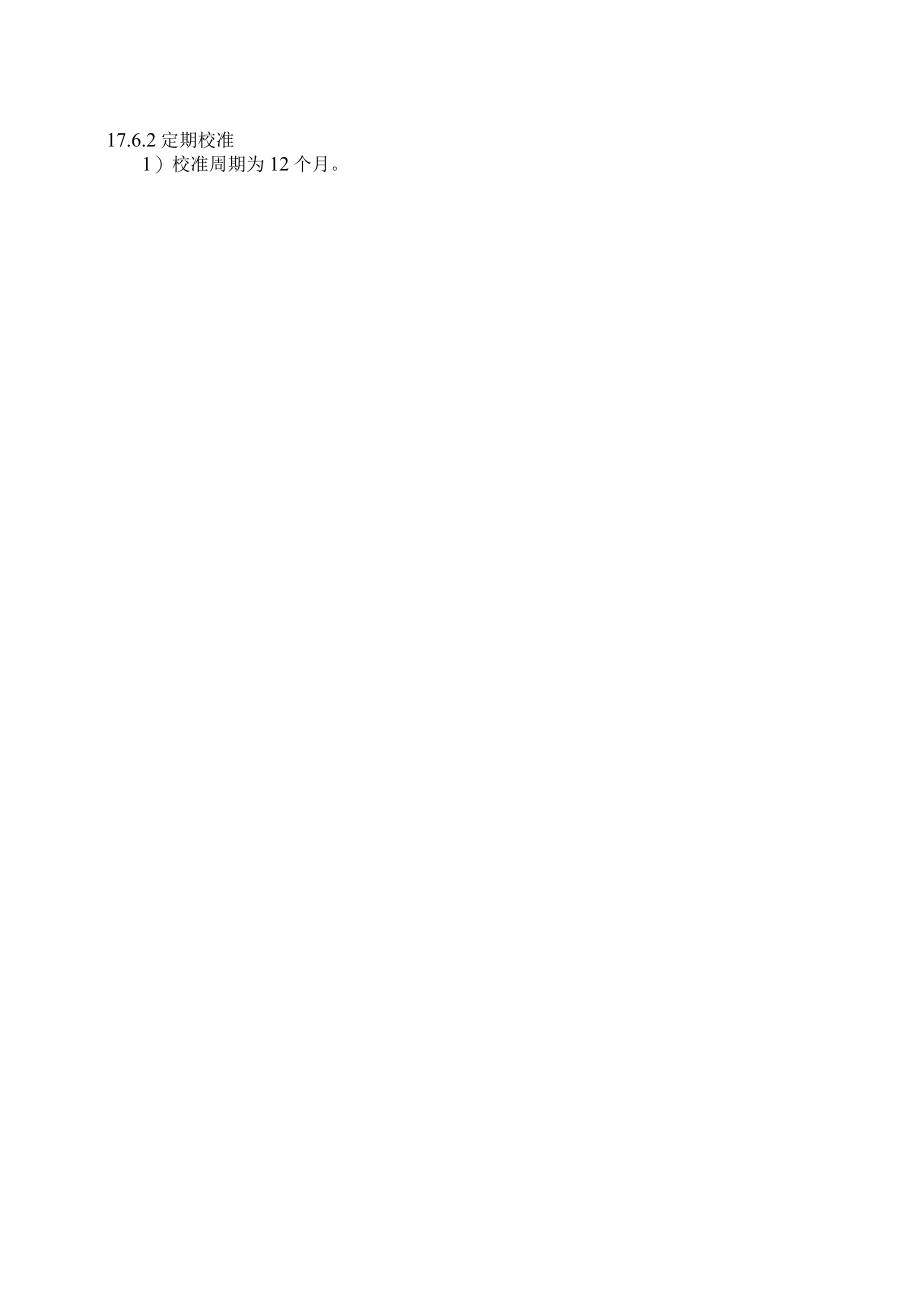

5、7.7 .1日常维护D巡回检查每班至少进行两次巡回检查,内容包括:向当班工艺人员了解仪表运行情况。查看表体连接管路、线路、阀门是否有泄漏、损坏、腐蚀。发现问题应及时处理,并做好巡回检查记录。2)定期维护定期维护内容:每周进行一次仪表外部清洁工作。每月检查一次仪表弹簧管、接线端子、导压管等有无泄漏、腐蚀等情况。17.6.2定期校准1)校准周期为12个月。2) 校准仪器标准压力表(0.25级)、压力校验台、万用表。3) 校准接线校准接线如图17.1所示。3标准器4被校表5.万用表图17.14) 升压基本误差校准缓慢增加压力校验器输出压力值,观察标准压力表示值,微动开关应在所整定值处动作。若超差,则

6、应旋转调整机构直至合格为止。5) 降压基本误差校准缓慢减少压力校验器输出压力值,观察标准压力表示值,微动开关应在所整定值处动作。若超差,则应旋转调整机构直至合格为止。6) 两点控制基本误差校准使用两点准确压力控制时,分别按升压校准或降压校准对两个开关单独调整,然后对第一个和第二个微动开关再细调12次即可。7) 超负荷试验加入仪表上限压力值的1.2倍作超负荷试验,保持5分钟,再对仪表进行校准,仪表应达到规定性能指标,否则应重新调整。8) 校准质量标准校准后的仪表应达到第17.2条规定的性能指标。17.6.3 常见的故障及处理方法常见故障及处理方法见表K表1现象原因处理方法现象原因处理方法接点不动

7、作截止阀未打开打开截止阀动作不正常感压元件变形或损坏报废截止阀或导压管堵清洗阀门、疏通管道检修或更换微动开关微动开关接点接触不良微动开关坏更换微动开关17.7检修17.7.1检修周期该仪表每12个月进行一次检修。通常与工厂年度大修同步进行。17.7.2 检修内容1)清洗感压元件。2)检查感压元件是否锈蚀、变形或损坏。3) 检查微动开关动作是否灵活可靠。4)若仪表外壳油漆脱落、生锈,应进行除锈防腐工作。5)按本规程第17.6条对仪表进行校准。17.7.3检修质量标准检修后的仪表应达到第二条规定的完好条件。17.8 S17.8.1 投运前的准备工作1)测量一般气体和液体介质压力的仪表先对导管进行排

8、污。2)检查导管是否泄漏。3)检查接线是否正确。4)带联锁的仪表应切除联锁。17.8.2 投运步骤1)投运前先与工艺进行联系。2)打开仪表取样截至阀。3)送仪表电源。4)带联锁的仪表,确认动作正常后,若工艺状况允许应投入联锁。17.8.3验收1)逐条检查检修项目的完成情况。2)检查仪表是否达到检修质量标准。3)仪表正常运行72小时后,由有关技术主管签收。17.9 安全注意事项17.9.1 维护安全注意事项1)维护必须由两人以上作业。2)对可能导致工艺参数波动的作业,必须事先取得工艺人员的认可。3)排污时,应采取相应的安全措施。17.9.2 检修安全注意事项1)对运行仪表的检修,必须办理检修工作票。2)不得带压拆卸开关。3)试压时,注意缓慢加压,不得超压。4)拆除接线时,注意线头绝缘保护。5)检修后,与工艺联系进行联动试验或投入联锁。17.9.3 投运安全注意事项1)投运必须由两人以上作业。2)投运前应与工艺人员联系。3)投运带联锁的仪表,确认在工艺运行正常后,方可投入联锁。
