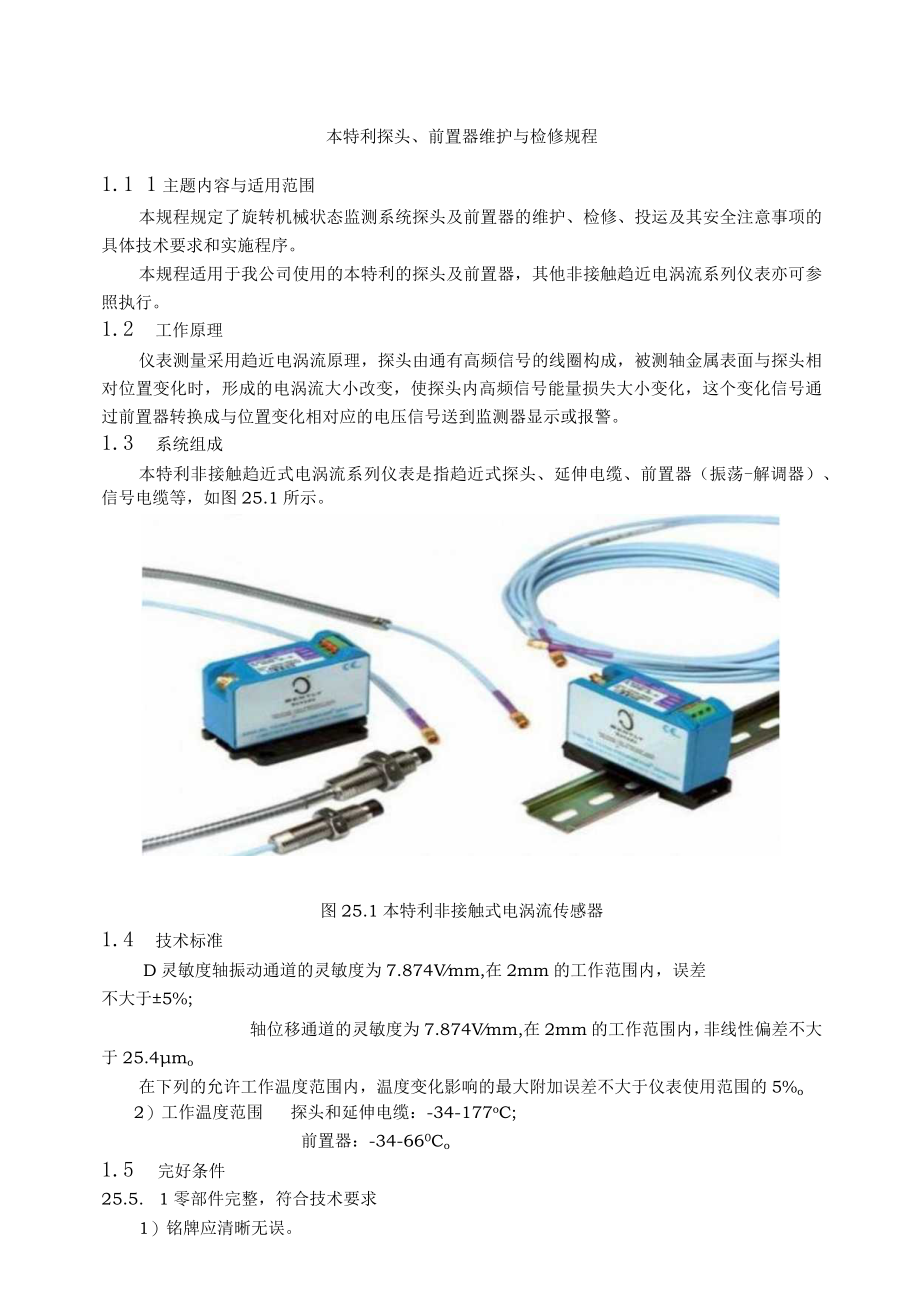

1、本特利探头、前置器维护与检修规程1.1 1主题内容与适用范围本规程规定了旋转机械状态监测系统探头及前置器的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。本规程适用于我公司使用的本特利的探头及前置器，其他非接触趋近电涡流系列仪表亦可参照执行。1.2 工作原理仪表测量采用趋近电涡流原理，探头由通有高频信号的线圈构成，被测轴金属表面与探头相对位置变化时，形成的电涡流大小改变，使探头内高频信号能量损失大小变化，这个变化信号通过前置器转换成与位置变化相对应的电压信号送到监测器显示或报警。1.3 系统组成本特利非接触趋近式电涡流系列仪表是指趋近式探头、延伸电缆、前置器（振荡-解调器）、信号电缆
2、等，如图25.1所示。图25.1本特利非接触式电涡流传感器1.4 技术标准D灵敏度轴振动通道的灵敏度为7.874Vmm,在2mm的工作范围内，误差不大于5%;轴位移通道的灵敏度为7.874Vmm,在2mm的工作范围内，非线性偏差不大于25.4mo在下列的允许工作温度范围内，温度变化影响的最大附加误差不大于仪表使用范围的5%o2）工作温度范围探头和延伸电缆：-34-177oC;前置器：-34-660Co1.5 完好条件25.5. 1零部件完整，符合技术要求1）铭牌应清晰无误。2）壳体封装及引线和端子应完好、齐全。3）端子接线应牢靠。4）断开前置放大器输入端接线，用万用表检查信号电缆屏蔽层接地良好

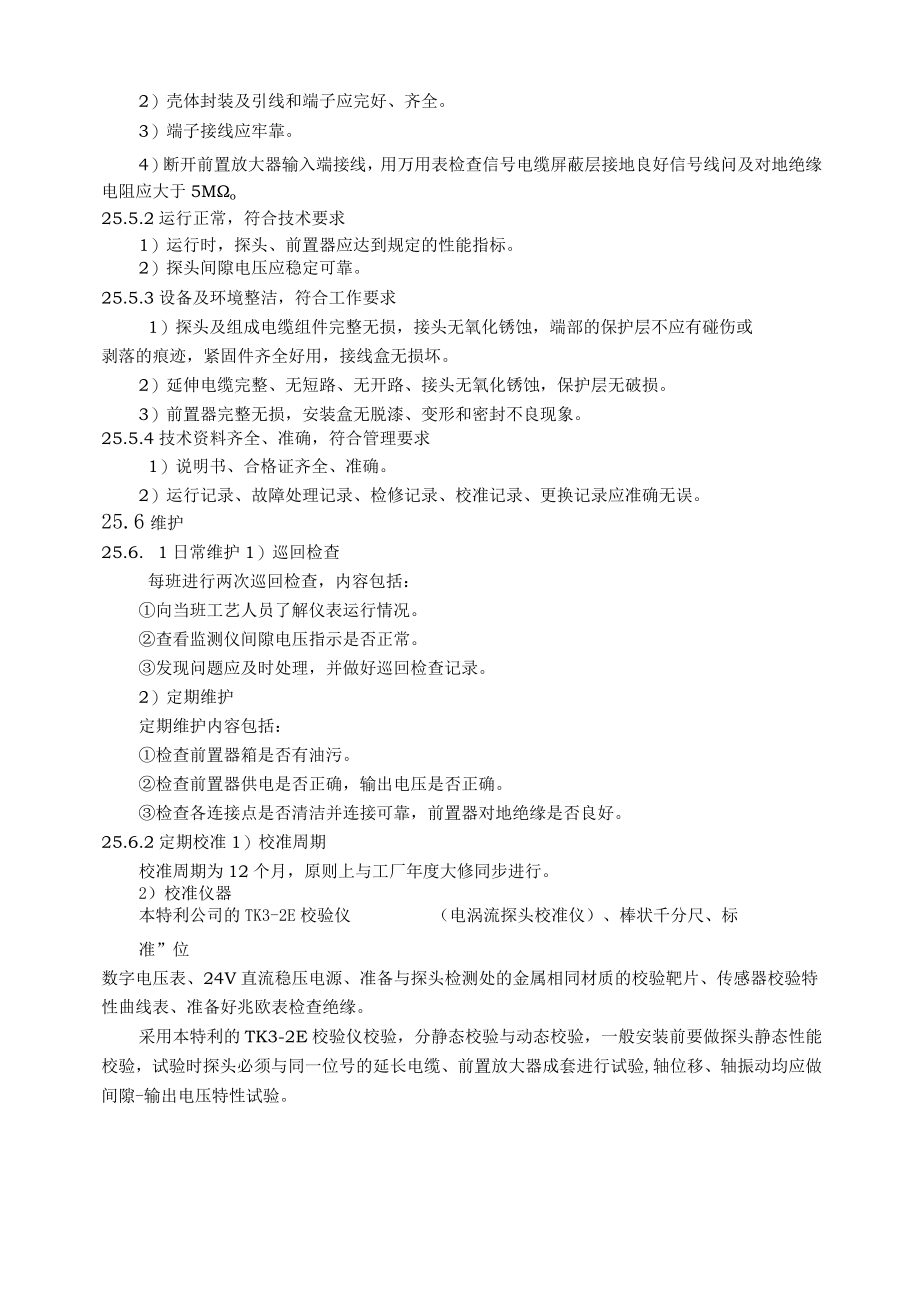

3、信号线问及对地绝缘电阻应大于5Mo25.5.2运行正常，符合技术要求1）运行时，探头、前置器应达到规定的性能指标。2）探头间隙电压应稳定可靠。25.5.3设备及环境整洁，符合工作要求1）探头及组成电缆组件完整无损，接头无氧化锈蚀，端部的保护层不应有碰伤或剥落的痕迹，紧固件齐全好用，接线盒无损坏。2）延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。3）前置器完整无损，安装盒无脱漆、变形和密封不良现象。25.5.4技术资料齐全、准确，符合管理要求1）说明书、合格证齐全、准确。2）运行记录、故障处理记录、检修记录、校准记录、更换记录应准确无误。25.6维护25.6. 1日常维护1）巡回检
4、查每班进行两次巡回检查，内容包括：向当班工艺人员了解仪表运行情况。查看监测仪间隙电压指示是否正常。发现问题应及时处理，并做好巡回检查记录。2）定期维护定期维护内容包括：检查前置器箱是否有油污。检查前置器供电是否正确，输出电压是否正确。检查各连接点是否清洁并连接可靠，前置器对地绝缘是否良好。25.6.2定期校准1）校准周期校准周期为12个月，原则上与工厂年度大修同步进行。2）校准仪器本特利公司的TK3-2E校验仪（电涡流探头校准仪）、棒状千分尺、标准”位数字电压表、24V直流稳压电源、准备与探头检测处的金属相同材质的校验靶片、传感器校验特性曲线表、准备好兆欧表检查绝缘。采用本特利的TK3-2E校

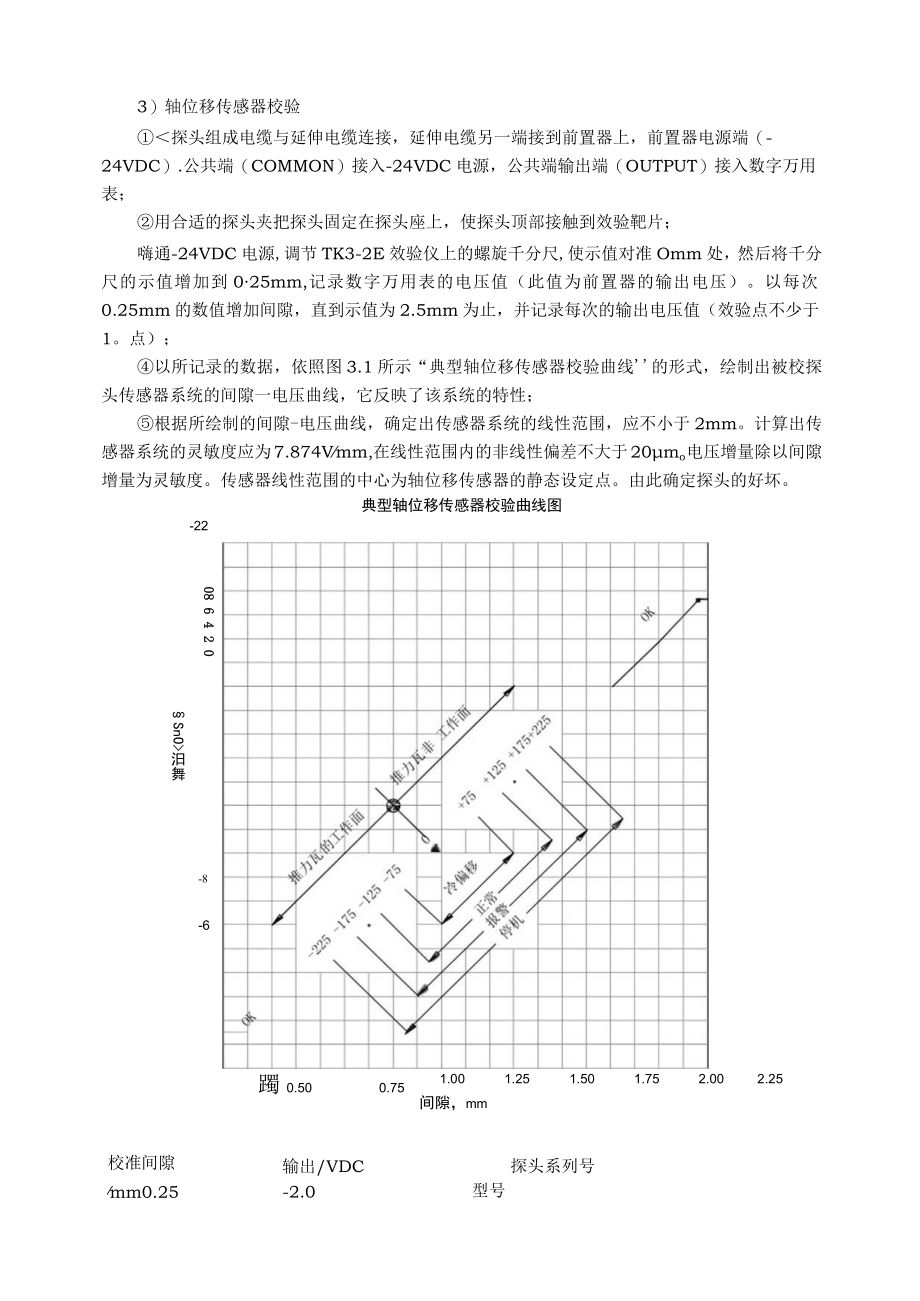

5、验仪校验，分静态校验与动态校验，一般安装前要做探头静态性能校验，试验时探头必须与同一位号的延长电缆、前置放大器成套进行试验,轴位移、轴振动均应做间隙-输出电压特性试验。3）轴位移传感器校验探头组成电缆与延伸电缆连接，延伸电缆另一端接到前置器上，前置器电源端（-24VDC）.公共端（COMMON）接入-24VDC电源，公共端输出端（OUTPUT）接入数字万用表；用合适的探头夹把探头固定在探头座上，使探头顶部接触到效验靶片；嗨通-24VDC电源,调节TK3-2E效验仪上的螺旋千分尺,使示值对准Omm处，然后将千分尺的示值增加到025mm,记录数字万用表的电压值（此值为前置器的输出电压）。以每次0.
6、25mm的数值增加间隙，直到示值为2.5mm为止，并记录每次的输出电压值（效验点不少于1。点）；以所记录的数据，依照图3.1所示“典型轴位移传感器校验曲线的形式，绘制出被校探头传感器系统的间隙一电压曲线，它反映了该系统的特性；根据所绘制的间隙-电压曲线，确定出传感器系统的线性范围，应不小于2mm。计算出传感器系统的灵敏度应为7.874Vmm,在线性范围内的非线性偏差不大于20mo电压增量除以间隙增量为灵敏度。传感器线性范围的中心为轴位移传感器的静态设定点。由此确定探头的好坏。典型轴位移传感器校验曲线图-8-6躅0.500.751.001.251.501.752.002.25间隙，mmSnO汨舞
7、08 6 4 2 0-2IIII1.校准间隙mm0.25输出/VDC-2.0探头系列号型号-220.50-4.0长度0.75-6.0延伸电缆型号1.0-8.0电阻1.25-10.0供电电压1.50-12.0驱动器系列号1.75-14.0止推间隙2.0-15.9零间隙电压2.25-17.9推力瓦的工作面直流电压2.5-19.8推力瓦的非工作面直流电压_间隙一输出电压对照7.874Vdcmm）校准间隙mm0.250.500.751.001.251.501.752.002.252.50输出电压Vdc2.004.006.008.0010.0012.0014.0016.0018.0019.60最大允许误
8、差+0.7%实际允许误差%最大允许误差0.33%实际允许误差%轴振动传感器的效验方法与数据记录同轴位移传感器一样，同时也要绘制出传感器系统间隙-电压曲线，并计算出灵敏度，在2mm的线性范围内传感器系统的误差不大于5%。传感器线性范围的中心为振动传感器安装的参考点。5）回装调试!各探头装回原检测位置上并固定牢固，振动探头间隙电压应选在间隙一电压校验曲线线性范围中部，一般为负9伏直流电压，在同一转机上，探头间隙电压的标准基本一致；（吏转子处于推力偏移中心时，调整轴位移探头间隙，使转机监测的指示在中间位置,即零位；轴位移传感器的实际调整间隙电压，不是一成不变的，每次设备检修后，转子的轴向窜量都可能有
9、所改变，必须测量实际的轴向窜量，再根据实际窜量进行计算，得到实际的调整间隙电压值。25.7检修25.7.1检修周期探头、前置器每12个月进行一次检修，通常与工厂年度大修同步进行。25.7.2检修内容1）清洗所有前置器、前置器箱及电缆接头。2）检查前置器信号线对地绝缘是否良好，延伸电缆是否破皮接地。3）检查电缆的位号标记是否清晰，屏蔽线盘后是否接地良好。4）执行第3.2条定期校准。25.7.3检修质量标准检修后的探头、前置器应达到第2条规定的完好条件。25.8,投运25.8. 1投运前的准备工作1）检查探头是否安装的牢固可靠，接头连接是否牢固可靠。2）检查延伸电缆及前置器对地绝缘是否良好。3）检
10、查所有电源线、信号线是否接触良好。25.8.2投运步骤1）确信所有接线无误。2）给系统送电，检查各前置器供电电压和间隙电压。25.8.3验收1）逐条检查检修项目完成情况。2）检查探头前置器是否达到检修质量标准。3）监测系统正常运行72小时后，由有关技术主管签收。25.9. 安全注意事项25.9. 1维护安全注意事项1）维护必须由两人以上作业，办理工作票。2）对可能导致无指示的操作，必须事先和工艺人员取得联系。3）带有连锁的仪表，应采取必要的安全措施。4）在检查、处理故障时应防止短路。25.9.2检修安全注意事项1）检修必须由两人以上作业。2）探头安装前应检查丝扣是否有损坏。3）在安装探头时要正确连接相应延伸电缆，并注意防止引线扭曲损坏。4）探头安装必须牢固可靠，防止探头松动。25.9.3测振仪表校验单
