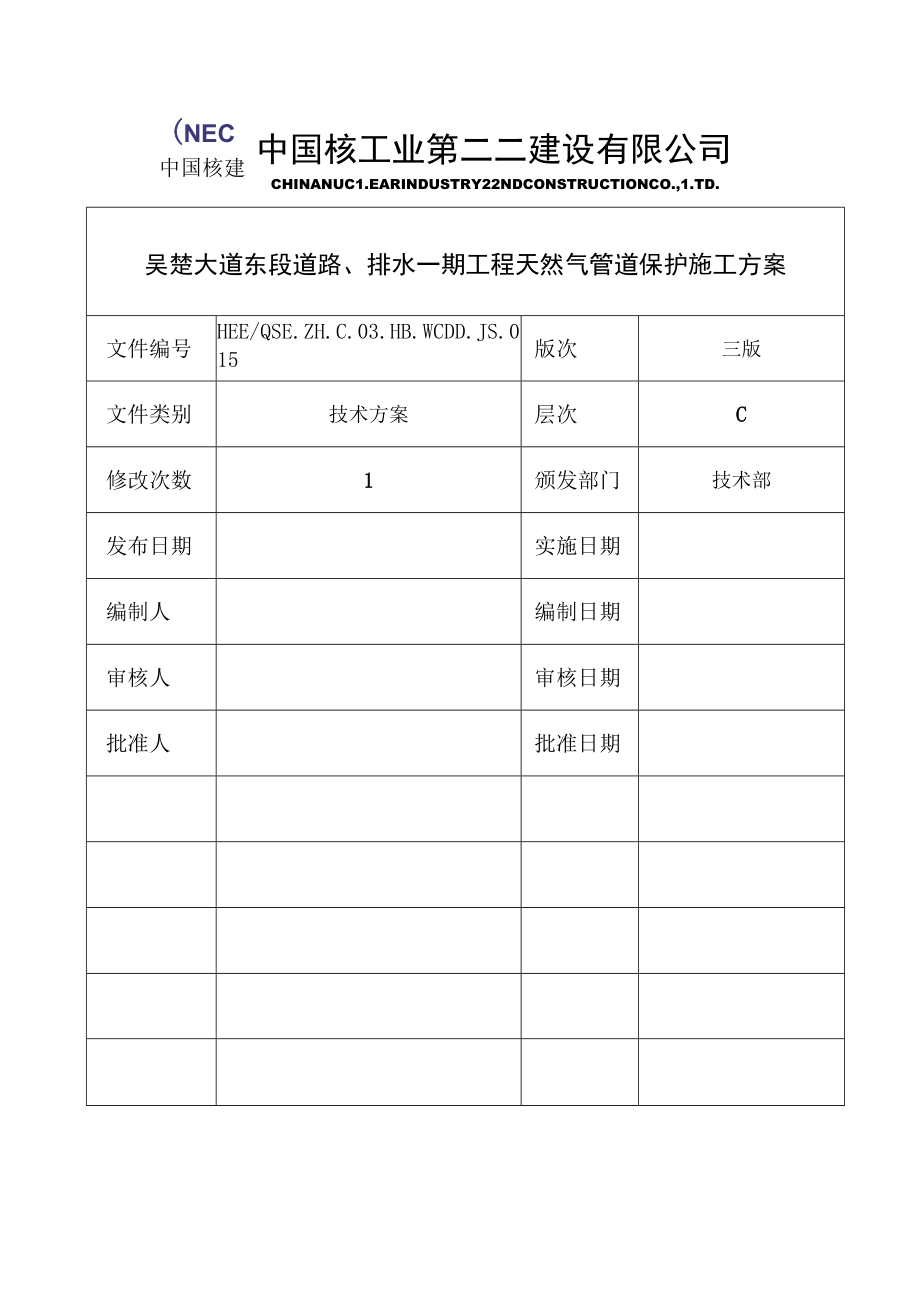

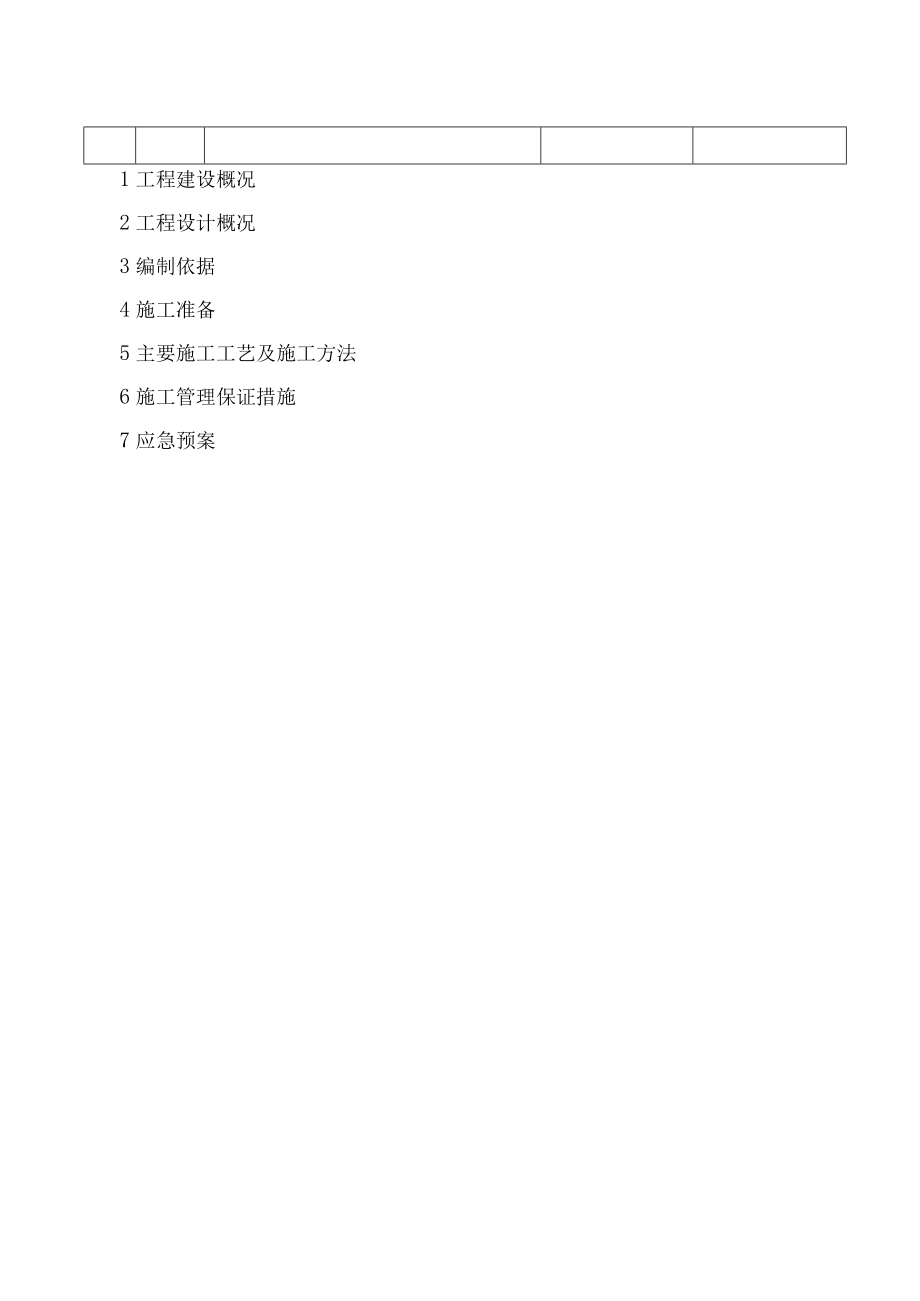

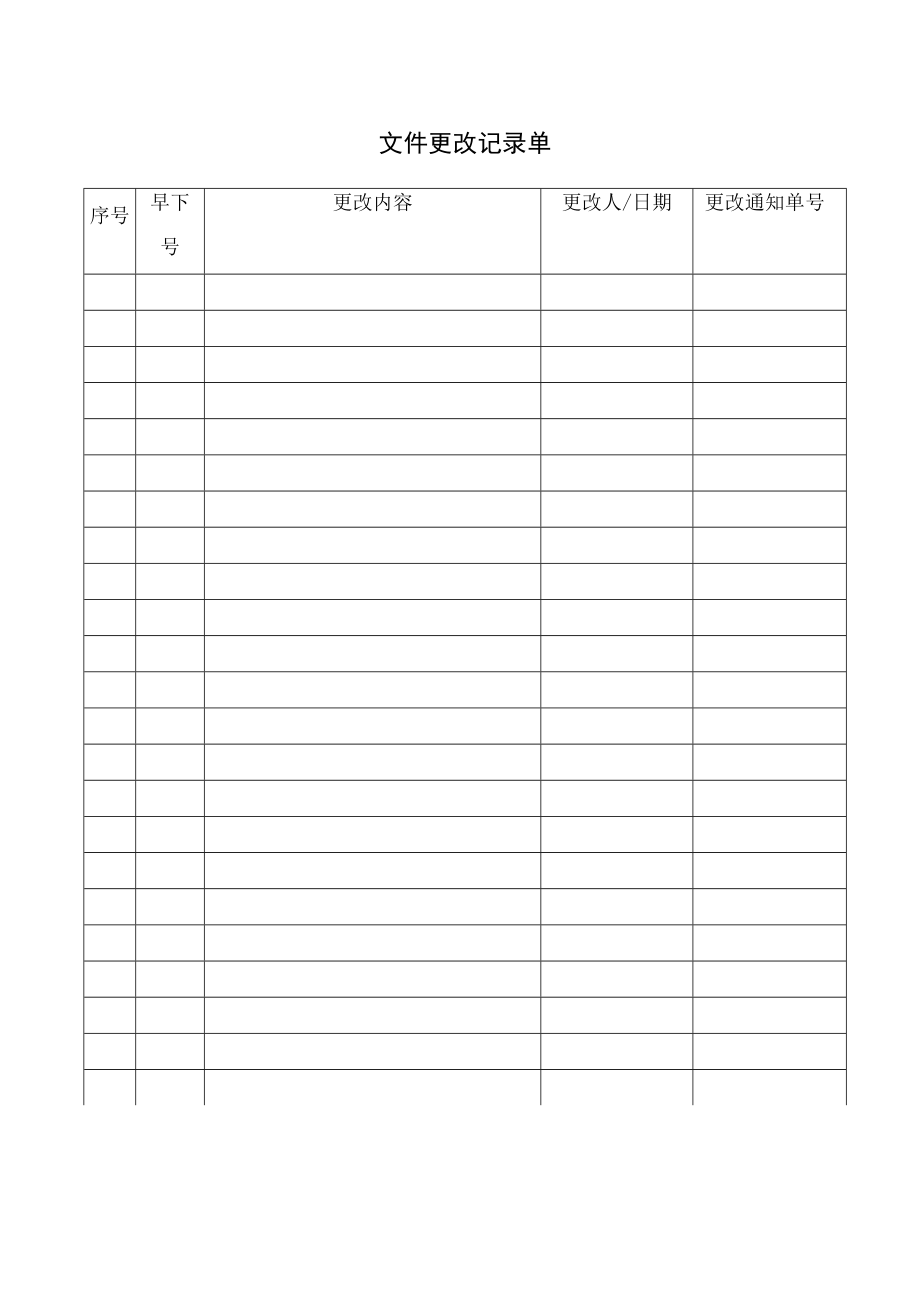

1、吴楚大道东段道路、排水一期工程天然气管道保护施工方案文件编号HEE/QSE.ZH.C.03.HB.WCDD.JS.015版次三版文件类别技术方案层次C修改次数1颁发部门技术部发布日期实施日期编制人编制日期审核人审核日期批准人批准日期中国核工业第二二建设有限公司CHINANUC1.EARINDUSTRY22NDCONSTRUCTIONCO.,1.TD.(NEC中国核建文件更改记录单序号早下号更改内容更改人/日期更改通知单号1工程建设概况2工程设计概况3编制依据4施工准备5主要施工工艺及施工方法6施工管理保证措施7应急预案1工程建设概况工程名称：吴楚大道东段道路、排水一期工程。工程地址：葛山大道一
2、燕砂路。建设单位：中核湖北鄂城新区联合投资有限公司。设计单位：鄂州市城市规划勘测设计研究院。监理单位：鄂州市工程建设监理公司。施工单位：中国核工业第二二建设有限公司。2工程设计概况本工程实施的天然气管道保护工程，主要解决K2002段斜穿施工区域的天然气管道不受到损坏。3编制依据3.1 吴楚大道排水工程设计图纸3.2 建筑地基基础工程施工质量验收规范GB50202-20023.3 混凝土结构工程施工质量验收规范GB50204-20023.4 国家建筑标准设计图集12G901-13.5 适用于本工程的施工、验收的技术标准和有关规范及规程。4施工准备4.1施工技术准备组织工程技术人员熟悉施工图纸，天
3、燃气管道处在K2+010段，斜穿整个路基，管顶标高25.1m,分两段施工，各为35m,每段为三节，设两道变形缝，并向有关施工人员做好技术、质量、环保、文明施工交底工作。Tg岷：1、*SKM人对现蛛始曾刑拄管以回触播.WAWBftmr4、4触蝌崛期千蝌尺鼐加留贼平息襦原妣设计梯层妞为2加明烟侪糊吐底层项筋青，号，MC3ESMtmift.Jm.ittffiMBx未尽事宜.痛按相关瓢淞比4.2施工物资准备编制物资需求计划，主要包括：钢筋、模板及支撑体系、混凝土、低值易耗品等。4.3施工机械准备根据施工进度需要，组织铁锹、铁镐、降水、土方及边坡支护、钢筋及木加工等施工机械进场，按合理位置布置安装就位。
4、4.4作业条件准备土方开挖前，通知天燃气管理单位，派专人至施工现场指导施工。并办理动土申请及相关部门批复后方才动土，动土应先采用人工开挖探孔，摸清天然气管道位置，避免在开挖过程中铁镐凿到管道。开挖低于地下水位的基坑（槽）时，采用人工降低地下水位时，在开挖前一周将水位降低至基底标高500mm以下。5主要施工工艺流程及施工方法天然气管道保护施工工艺流程图5.1测量放线基坑尺寸应满足结构和施工要求，比基础模板设计尺寸每侧增宽0.6mo挖方边坡值取1：0.5o5.2坡顶截水沟和临时排水系统、地下水位高时人工降水。5.2.1基坑开挖前应在两侧开挖截水沟，安装接通临时排水管道，以防地面雨水流入基坑内。5.
5、2.2地下水位高时采用人工降水，将水位降低至设计基坑底标高50Omm以下，以利挖方进行。5.3土方开挖5.3.1根据基础和土质以及现场出土等条件，合理确定开挖顺序，然后再分段分层平均开挖。土方开挖的顺序、方法应符合设计要求，采用人工开挖。5.3.2修整边坡边坡应随挖随修整，最后再统一进行一次修坡。在开挖基坑两侧弃土时，应保证边坡和侧壁的稳定。当土质良好时，抛于坑边的土方应距坑边缘Im以外，高度不能超过1.5mo5.3.3清底在挖至基坑底设计标高500mm以内时，测量放线人员配合抄出距基坑底50Omm水平线，在基坑侧壁上钉水平标高小木撅。在挖至接近坑底标高时，用尺校核基坑底标高是否准确。最后由两
6、端轴线（中心线）引桩拉通线，检查基坑尺寸，确定坑宽标准，据此修整侧壁，最后清除基底土方，修底铲平。5.3.4验收基坑挖完后应由施工单位、设计单位、监理单位、建设单位等有关人员共同到现场进行检查、鉴定验槽。经检查合格，填写基坑槽验收记录，及时办理手续。经检查质量不符合要求时应进行返修，并重新验收。5. 3.4纵向雨水管道安装天燃气管道保护沟槽土方开挖完成后，安装纵向雨水管道，天燃气管道底部土方同样采用人工开挖、人工回填，其余路段采用机械开挖。5.4混凝土的浇筑5.4.1混凝土浇筑前准备工作混凝土浇筑前，模板己安装完毕，隐、预检合格并办完隐,、预检手续;振捣机具均已备齐，并配备足够的振捣手。5.4
7、.2基础混凝土浇筑顺序：分段浇注基础混凝土，分段长度根据混凝土浇筑条件确定。基础混凝土采用商品混凝土，浇筑时采用汽车泵进行混凝土输送，振捣采用振捣棒和平板振捣器相配合，振捣器快插慢拨，插点均匀。基础面采用平板振捣器，边振捣边用振捣尺、滚杠抹平。5.5钢筋工程5.5.1根据配筋图及节点大样图，先绘制各种形状的单根钢筋简图并编号,然后分别计算钢筋下料长度和根数，填写配料单。配料单中标明钢筋部位。5.5.2钢筋断料注意长短搭配，尽量减少钢筋截留损失。5.5.3钢筋绑扎绑扎前对控制线进行校正.钢筋接头型式必须符合设计要求。受力钢筋应逐点绑扎，不得跳扣绑扎，弯钩朝上，不要倒向一边。墙的钢筋绑扎同基础，钢
8、筋的弯钩应朝向位内，墙身钢筋绑扎在一侧模板安装后进行。钢筋保护层符合设计要求。5.6模板工程5.6.1模板支设5.6.1.1基础底板、墙身、顶板采用复合竹模板或多层木模板现场拼装。对于周转次数多或有特殊要求的部位也可采用加工专用或组合式钢模板与钢支架，以适应特殊要求。5.6.1.2模板安装前必须将模板表面清理干净，清扫安装部位的垃圾及杂物，模板拆除时应在碎强度能保证其结构不变形和棱角完整时，方可拆除,拆除时不得任意乱敲，模板拆除后应及时清理，涂刷脱模剂。5.6.1.3模板安装完毕后，须经过项目部质检员和监理工程师的验收，质量合格后，方可进行下道工序的施工。5.6.2模板施工中的质量控制措施本工
9、程主要采用木模，其施工质量控制措施主要有以下几点：5.6.2.1保证其位置、形状、尺寸均符合设计要求。5.6.2.2模板接缝要严实、平整、光滑，不得变形、裂缝，位浇筑时不发生漏浆现象。5.6.2.1在每一段模板支撑好后，应严格进行自检，主要是验收标高、尺寸偏差、钢筋位置及支撑体系牢固与否，并认真作好自检记录。5.7边墙混凝土浇筑边墙混凝土采用商品混凝土，汽车泵进行混凝土输送，浇筑墙体碎时必须连续分层浇筑，分层厚度不大于50cm。上下层碎浇筑间隔时间小于初凝时间。在浇筑时组织好混凝土罐车运输，每浇一层碎都要振捣至表面翻浆不冒气泡为止。混凝土须按规范要求分层浇筑，浇筑高度用预先准备好的标尺控制。留
10、置施工缝时严格按设计图纸留置。浇注混凝土时，注意保护并经常观察模板、支架、钢筋的情况，当发现有变形、移位时立即停止浇注，并应在己浇注完的混凝土凝结前修整完好。5.7.1盖板混凝土浇筑盖板混凝土在拌和站集中拌制，用机动翻斗车运至预制场。振捣采用插入式振捣棒，浇筑到顶后，及时整平，抹面收浆、拉毛、养护。5.7.2混凝土养护本工程碎强度等级为C30,为保证混凝土的强度并防止混凝土开裂，采用常规覆盖洒水养护方法对混凝土进行养护，保证养护时间。此项为本工程施工重点控制环节。基础混凝土浇筑完毕后及时用土工布或毛毡覆盖，减少终凝前水份的蒸发，终凝后浇水养护。浇水次数应能保持混凝土处于湿润状态，浇水养护的时间
11、对于普通硅酸盐混凝土不少于7天，保湿15天。混凝土边墙拆模后，及时覆盖土工布或毛毡，经常检查养护情况，从墙顶往下浇水养护，保持土工布湿润状态。养护时注意端头处的养护，养护时间同基础混凝土。盖板混凝土浇筑完成后，待表面收浆后尽快对混凝土进行养生。用土工布或毛毡覆盖，洒水养生应该根据气温情况，掌握恰当的时间间隔，湿养护不应间断，不得干湿循环。5. 7.3盖板运输盖板混凝土达到设计强度的75%方可移运、堆放和安装。采用16T起重机配合6T自卸汽车将盖板运至施工现场。5.8C35钢筋混凝土路面钢模板制作、安装制作：采用槽钢制作。安装：将钢模板按放线位置支立立模的平面位置与高程，应符合设计要求，并应支立
12、稳固，接头紧密平顺，不得有前后错茬和高低不平等现象。模板与基层接触处不得漏浆。C35混凝土混凝土采用商品混凝土。混凝土的振捣、整平靠边角应先用插入式所有的振捣器顺序振捣，再用平板振捣器纵横交错全面振捣。纵横振捣时，应重叠IOOnmI200mm,然后用振捣梁振捣拖平。有钢筋的部位，振捣时应防止钢筋变位。振捣器在每一位置振捣的持续时间，应以拌合物停止下沉、不再冒气泡并泛出水泥砂浆为准。当采用插入式与平板式振捣器配合使用时，应先用插入式振捣器振捣，后用平板式振捣器振捣。分两次铺筑的，振捣上层混凝土拌合物时，插入式振捣器应插入下层混凝土拌合物50mm,上层混凝土拌合物的振捣必须在下层混凝土拌合物初凝以
13、前完成。插入式振捣器的移动间距不应大于其作用半径的0.5倍，其至模板的距离不应大于振捣器作用半径的0.5倍，并应避免碰撞模板和钢筋。当烈日暴晒或干旱风吹时，压实成活宜在遮阳棚下进行。修整时应清边整缝，清除粘浆，修补掉边、缺角。抹面分三遍进行，操作人员必须在跳板上操作。养生混凝土板压实成活后，应及时养生，养生应根据施工工地情况及条件，选用湿胎养生等方法。采用麻袋、草袋、草帘等，在混凝土终凝以后覆盖于混凝土板表面；每天应均匀洒水，经常保持潮湿状态。养生时间应根据混凝土强度增长情况而定。一般宜为141.do养生期应禁止车辆通行。混凝土板达到设计强度时，可允许开放交通。6施工管理保证措施6. 1质量体
