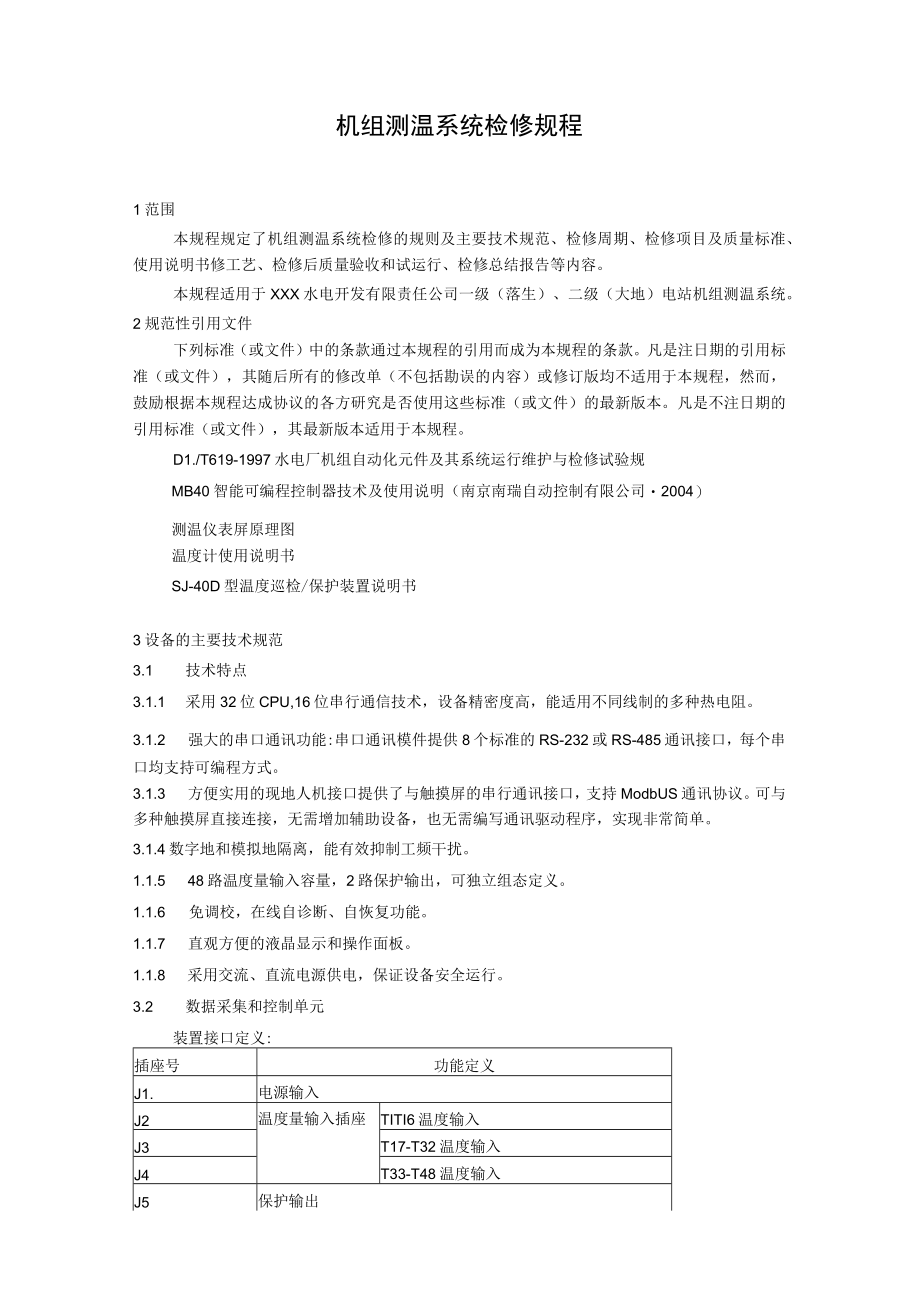

1、机组测温系统检修规程1范围本规程规定了机组测温系统检修的规则及主要技术规范、检修周期、检修项目及质量标准、使用说明书修工艺、检修后质量验收和试运行、检修总结报告等内容。本规程适用于XXX水电开发有限责任公司一级（落生）、二级（大地）电站机组测温系统。2规范性引用文件下列标准（或文件）中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用标准（或文件），其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否使用这些标准（或文件）的最新版本。凡是不注日期的引用标准（或文件），其最新版本适用于本规程。D1./T619-1997水电厂机组自动化
2、元件及其系统运行维护与检修试验规MB40智能可编程控制器技术及使用说明（南京南瑞自动控制有限公司2004）测温仪表屏原理图温度计使用说明书SJ-40D型温度巡检/保护装置说明书3设备的主要技术规范3.1 技术特点3.1.1 采用32位CPU,16位串行通信技术，设备精密度高，能适用不同线制的多种热电阻。3.1.2 强大的串口通讯功能:串口通讯模件提供8个标准的RS-232或RS-485通讯接口，每个串口均支持可编程方式。3.1.3 方便实用的现地人机接口提供了与触摸屏的串行通讯接口，支持ModbUS通讯协议。可与多种触摸屏直接连接，无需增加辅助设备，也无需编写通讯驱动程序，实现非常简单。3.1
3、.4数字地和模拟地隔离，能有效抑制工频干扰。1.1.5 48路温度量输入容量，2路保护输出，可独立组态定义。1.1.6 免调校，在线自诊断、自恢复功能。1.1.7 直观方便的液晶显示和操作面板。1.1.8 采用交流、直流电源供电，保证设备安全运行。3.2 数据采集和控制单元装置接口定义:插座号功能定义J1.电源输入J2温度量输入插座TITI6温度输入J3T17-T32温度输入J4T33-T48温度输入J5保护输出J6通信口3.3 各部油槽温及冷热风定子等使用测温仪。型号HR-WP-C804-02-23-HH1.-A,为虹润精密仪器有限公司生产，精度等级0.5,使用专用的集成仪表芯片，具备更为可
4、靠的抗干扰性及稳定性。可在线修改显示量程、变送输出范围、报警值及报警方式。软、硬件结合的抗干扰模式，有效抑制现场干扰信号。数字化校准技术，无电位器等可调部件。热电偶冷端温度及热电阻引线电阻自动补偿。具备光电隔离的变送输出功能。3.4 各部导瓦测温仪使用C1.AI1.T8/91/02/12/42-T41,具有测温范围宽测温精度高，报警输出可靠，稳定快等特点3.5 中间继电器型号：OMRONRH4B-U1.工作电压：直流24V接点容量：250VAC28VDCIOA3.6 技术规格3 .6.1测点类型及测量范围与精度见下表1。测点类型测温范围（C）精度（%）CU50-50-2000.5电CU53-5

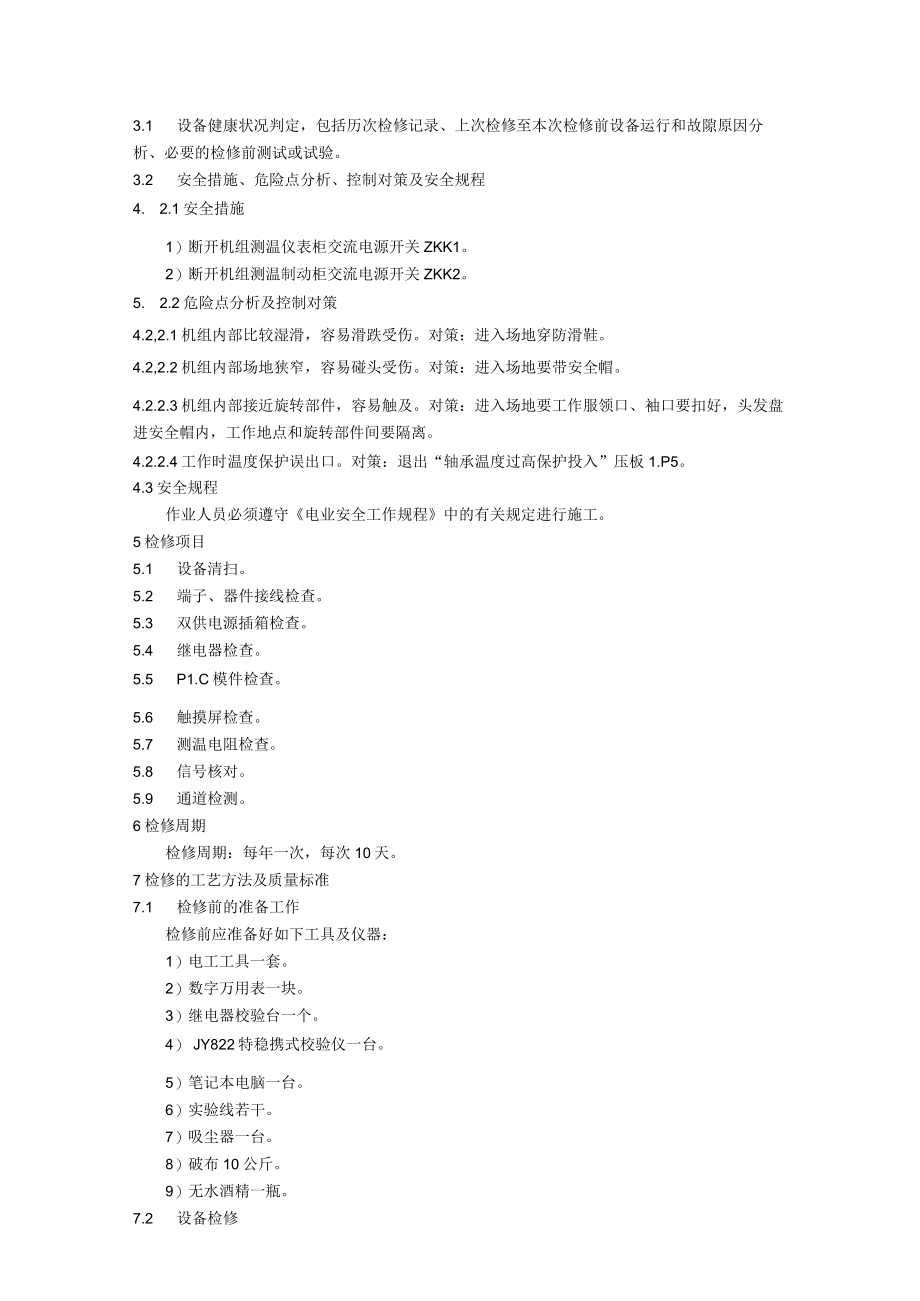

5、02000.5阻CU1.OO-50-2000.5PT1.OO-200-12000.54 .6.2温度量输入模件的技术规格：接线方式：三线制；温度补偿：通过板内跳线，可对每一路测温电阻进行温度补偿；多路采样：每次4路AD同时采样，抛弃最大及最小值后取均值，防止一路AD故障影响信号采集；通道数：12精度：5%。采样周期：1秒3. 6.3串口通讯模件技术规格：串口数：8串口类型：RS-232C端口设置方式：软件组态通讯程序：可编程方式4检修前准备3.1 设备健康状况判定，包括历次检修记录、上次检修至本次检修前设备运行和故隙原因分析、必要的检修前测试或试验。3.2 安全措施、危险点分析、控制对策及安全
6、规程4. 2.1安全措施1）断开机组测温仪表柜交流电源开关ZKK1。2）断开机组测温制动柜交流电源开关ZKK2。5. 2.2危险点分析及控制对策4.2,2.1机组内部比较湿滑，容易滑跌受伤。对策：进入场地穿防滑鞋。4.2,2.2机组内部场地狭窄，容易碰头受伤。对策：进入场地要带安全帽。4.2.2.3机组内部接近旋转部件，容易触及。对策：进入场地要工作服领口、袖口要扣好，头发盘进安全帽内，工作地点和旋转部件间要隔离。4.2.2.4工作时温度保护误出口。对策：退出“轴承温度过高保护投入”压板1.P5。4.3安全规程作业人员必须遵守电业安全工作规程中的有关规定进行施工。5检修项目5.1 设备清扫。5
7、.2 端子、器件接线检查。5.3 双供电源插箱检查。5.4 继电器检查。5.5 P1.C模件检查。5.6 触摸屏检查。5.7 测温电阻检查。5.8 信号核对。5.9 通道检测。6检修周期检修周期：每年一次，每次10天。7检修的工艺方法及质量标准7.1 检修前的准备工作检修前应准备好如下工具及仪器：1）电工工具一套。2）数字万用表一块。3）继电器校验台一个。4） JY822特稳携式校验仪一台。5）笔记本电脑一台。6）实验线若干。7）吸尘器一台。8）破布10公斤。9）无水酒精一瓶。7.2 设备检修7.2.1 设备清扫用毛刷清除各端子、继电器座、设备外壳、设备间连线上的灰尘；并用湿破布抹去柜身周围的
8、灰尘，再用吸尘器吸一遍柜内积尘的地方。7.2.2 端子、器件接线检查检查各端子、器件间的连接情况并处理，要求：D端子固定可靠、回路号清晰；2）器件完整、接线可靠；3）现场接线与图纸相符。7.2.3 测温计检查校验将测温仪表屏各表计工作电源投入，甩开各被测表计输入及输出回路，将特稳仪温度测量输出至仪表，观察并记录各温度测点及电阻值与仪表指示是否对应，检查各报警设定点定值是否正确。7.2.4 温度巡检装置检查校核检查条件：装置恢复正常。7. 2.4.1投入装置电源1） PSM电源模件：查电源模件上的1.ED指示灯，如果模件工作正常，PWrOK指示灯应为绿色。2） CPU模件：查CPU模件上的1.E
9、D指示灯，工作正常时D1.1.、R指示灯应为绿色，Syn指示灯30秒钟亮，30秒钟灭；主用CPU的M灯亮，TXKRXI灯闪烁。当CPU模件出现故障时F灯亮。3） CPM通讯模件：查CPM模件上的1.ED指示灯，工作正常时R、TXhRX1.灯闪烁。当CPY模件出现故障时F灯亮。4）温度量输入模件：查T1.M模件上的1.ED指示灯，工作正常时R、TXKRX1.灯闪烁。当TTM模件出现故隙时F灯亮。5）开出模件：查DOM模件上的1.ED指示灯，工作正常时R、TX1.RX1.灯闪烁。当TIM模件出现故障时F灯亮。7.2.5 液晶屏检查检查液晶显示屏各温度显示值是否正确，是否有报警动作等，每次能显示相邻
10、三个点测值。7.2.6 测温电阻检查在自动测温柜甩开各测温电阻接线，用数字万用表测量各测点的电阻，检查电阻的1、2、3脚是否有接地现象，任一脚有接地现象，则需更换电阻；其12脚，13脚的电阻值与查“温度与电阻对照表”所得阻值误差超过整，则说明电阻有问题或测量回路有问题，应到测温电阻出来最近的一个端子箱进行测量，以确定故障范围；对于上导、下导、推力、水导测点，若故障部分在油槽内，则需打开油槽，查该测点是断线还是电阻损坏，若是电阻损坏，则需抽瓦更换电阻。7.2.7 信号核对用特稳仪在自动测温屏模拟各信号启动值（同一位置的任意相邻的三个电阻），检查对应监控信号是否动作，在事故一览表或故障一览表应有信
11、号记录，并有相应的语音信号，在信息窗中应有信号显示。7.2.8 通道检测在测温元件热电阻输出的接线端子处，按测量范围加标准电阻值进行校验，校验中如发现有温度超差，允许误差0.5C则根据具体情况对计算机该测量点的量程进行调整或进行温度补偿。8PtIOO温度与电阻对照表Pt1.OO温度与电阻对照表见表4o表4PtIOO温度与电阻对照表温度匕J电阻值Q0100.005101.9510103.9015105.8520107.7925109.7330111.6735113.6140115.5445117.4750119.4060123.2470127.0780130.8990134.70100138.50
