《蓄电池检修维护规程.docx》由会员分享，可在线阅读，更多相关《蓄电池检修维护规程.docx（3页珍藏版）》请在第壹文秘上搜索。

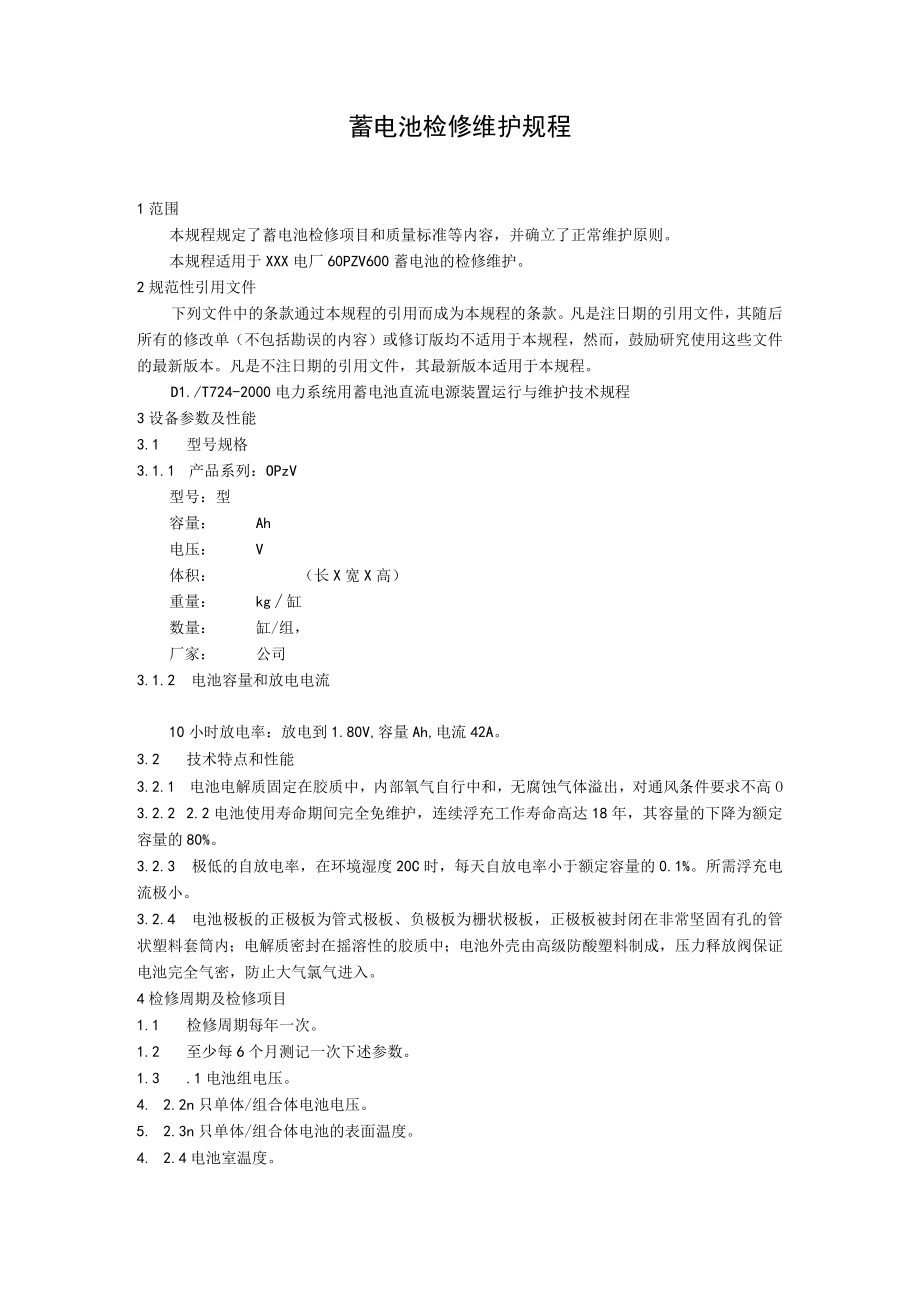

1、蓄电池检修维护规程1范围本规程规定了蓄电池检修项目和质量标准等内容，并确立了正常维护原则。本规程适用于XXX电厂60PZV600蓄电池的检修维护。2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。D1./T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程3设备参数及性能3.1 型号规格3.1.1 产品系列：OPzV型号：型容量：Ah电压：V体积：（长X宽X高）重量：kg缸数量：缸/组，厂家：公
2、司3.1.2 电池容量和放电电流10小时放电率：放电到1.80V,容量Ah,电流42A。3.2 技术特点和性能3.2.1 电池电解质固定在胶质中，内部氧气自行中和，无腐蚀气体溢出，对通风条件要求不高O3.2.2 2.2电池使用寿命期间完全免维护，连续浮充工作寿命高达18年，其容量的下降为额定容量的80%。3.2.3 极低的自放电率，在环境湿度20C时，每天自放电率小于额定容量的0.1%。所需浮充电流极小。3.2.4 电池极板的正极板为管式极板、负极板为栅状极板，正极板被封闭在非常坚固有孔的管状塑料套筒内；电解质密封在摇溶性的胶质中；电池外壳由高级防酸塑料制成，压力释放阀保证电池完全气密，防止大

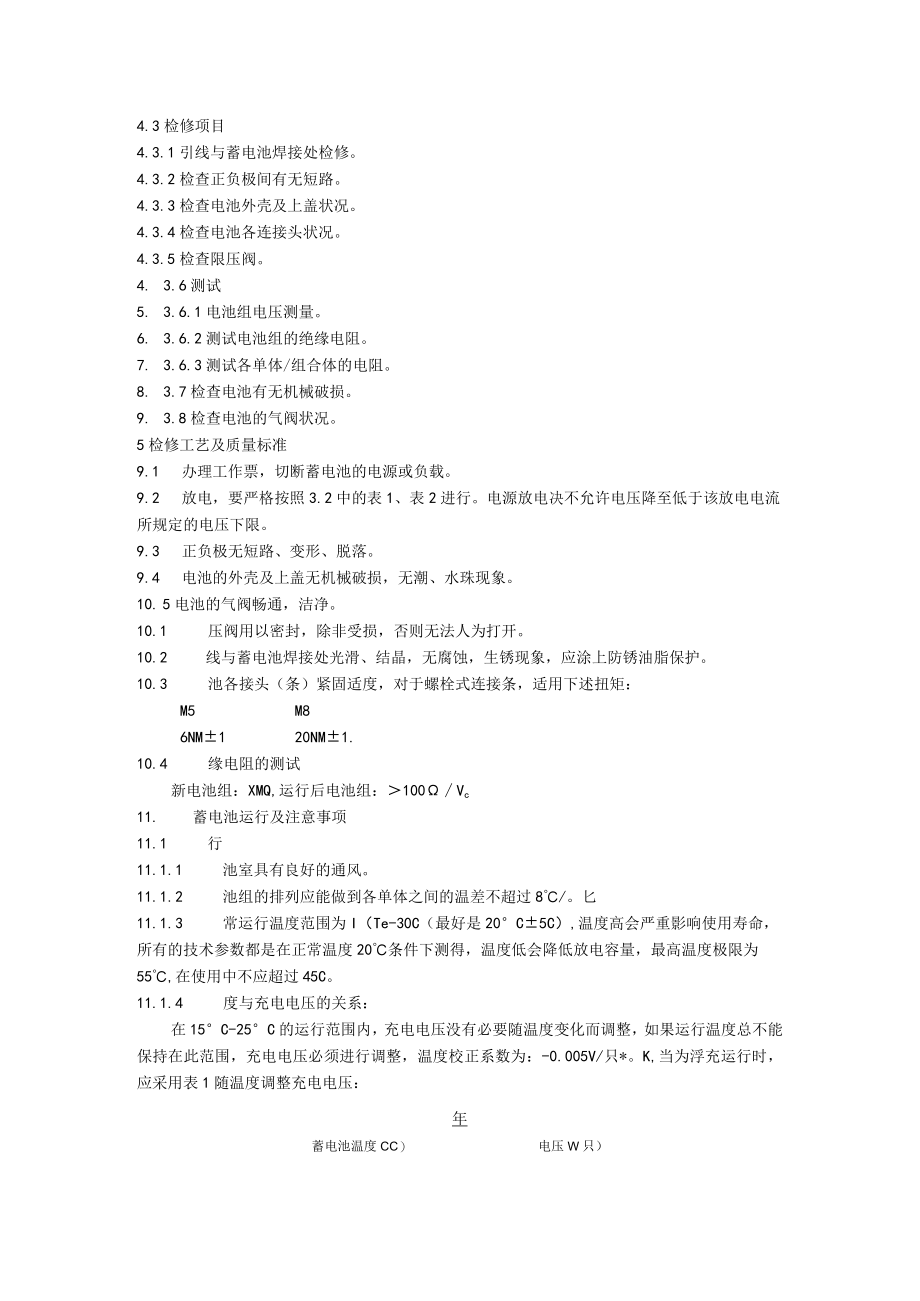

3、气氯气进入。4检修周期及检修项目1.1 检修周期每年一次。1.2 至少每6个月测记一次下述参数。1.3 .1电池组电压。4. 2.2n只单体/组合体电池电压。5. 2.3n只单体/组合体电池的表面温度。4. 2.4电池室温度。4.3检修项目4.3.1引线与蓄电池焊接处检修。4.3.2检查正负极间有无短路。4.3.3检查电池外壳及上盖状况。4.3.4检查电池各连接头状况。4.3.5检查限压阀。4. 3.6测试5. 3.6.1电池组电压测量。6. 3.6.2测试电池组的绝缘电阻。7. 3.6.3测试各单体/组合体的电阻。8. 3.7检查电池有无机械破损。9. 3.8检查电池的气阀状况。5检修工艺及
4、质量标准9.1 办理工作票，切断蓄电池的电源或负载。9.2 放电，要严格按照3.2中的表1、表2进行。电源放电决不允许电压降至低于该放电电流所规定的电压下限。9.3 正负极无短路、变形、脱落。9.4 电池的外壳及上盖无机械破损，无潮、水珠现象。10. 5电池的气阀畅通，洁净。10.1 压阀用以密封，除非受损，否则无法人为打开。10.2 线与蓄电池焊接处光滑、结晶，无腐蚀，生锈现象，应涂上防锈油脂保护。10.3 池各接头（条）紧固适度，对于螺栓式连接条，适用下述扭矩：M5M86NM120NM1.10.4 缘电阻的测试新电池组：XMQ,运行后电池组：100Vc11. 蓄电池运行及注意事项11.1

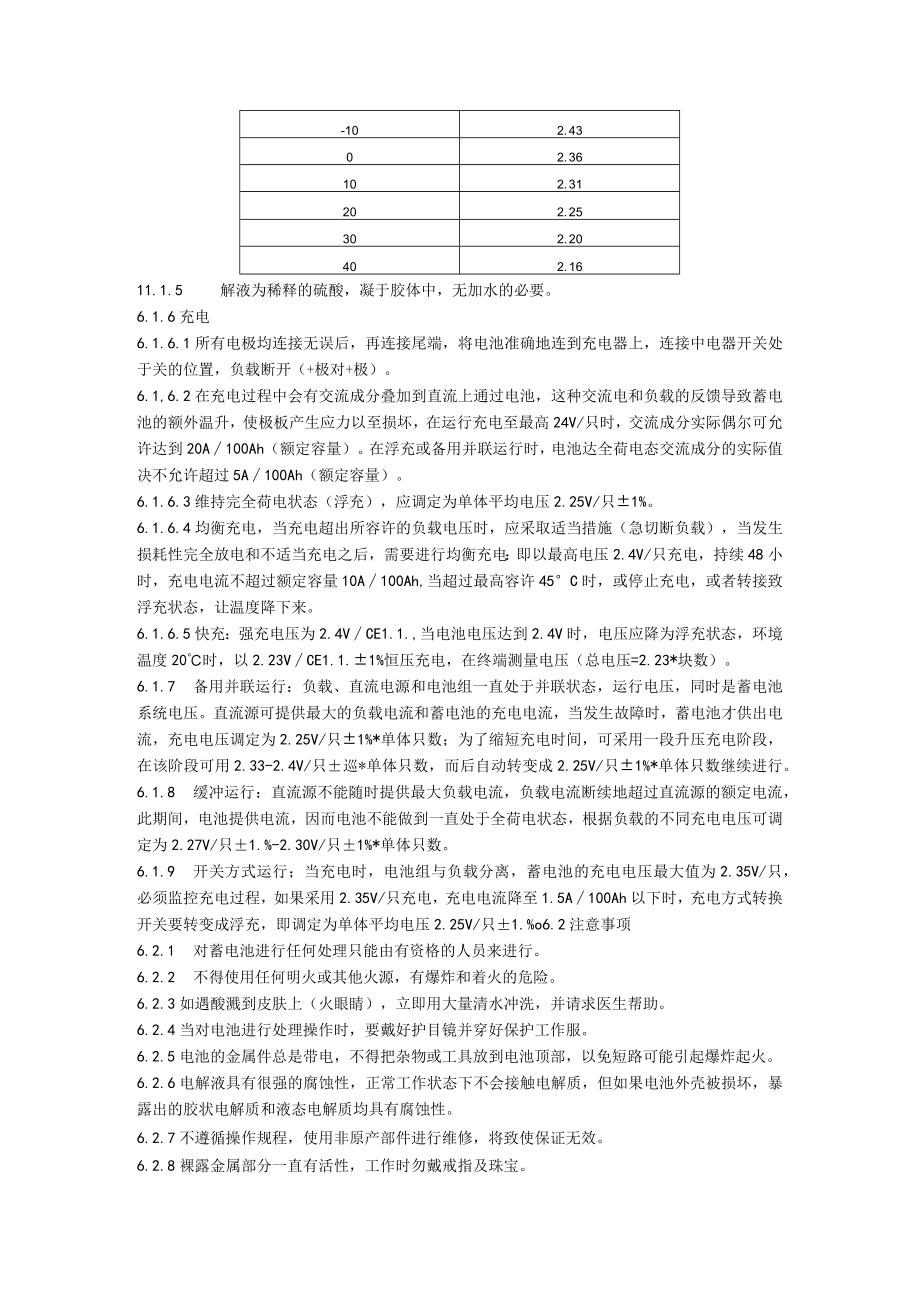

5、行11.1.1 池室具有良好的通风。11.1.2 池组的排列应能做到各单体之间的温差不超过8/。匕11.1.3 常运行温度范围为I（Te-30C（最好是20C5C）,温度高会严重影响使用寿命，所有的技术参数都是在正常温度20条件下测得，温度低会降低放电容量，最高温度极限为55,在使用中不应超过45C。11.1.4 度与充电电压的关系：在15C-25C的运行范围内，充电电压没有必要随温度变化而调整，如果运行温度总不能保持在此范围，充电电压必须进行调整，温度校正系数为：-0.005V/只*。K,当为浮充运行时，应采用表1随温度调整充电电压：年蓄电池温度CC）电压W只）-102.4302.36102
6、.31202.25302.20402.1611.1.5 解液为稀释的硫酸，凝于胶体中，无加水的必要。6.1.6充电6.1.6.1所有电极均连接无误后，再连接尾端，将电池准确地连到充电器上，连接中电器开关处于关的位置，负载断开（+极对+极）。6.1,6.2在充电过程中会有交流成分叠加到直流上通过电池，这种交流电和负载的反馈导致蓄电池的额外温升，使极板产生应力以至损坏，在运行充电至最高24V/只时，交流成分实际偶尔可允许达到20A100Ah（额定容量）。在浮充或备用并联运行时，电池达全荷电态交流成分的实际值决不允许超过5A100Ah（额定容量）。6.1.6.3维持完全荷电状态（浮充），应调定为单体
7、平均电压2.25V/只1%。6.1.6.4均衡充电，当充电超出所容许的负载电压时，应采取适当措施（急切断负载），当发生损耗性完全放电和不适当充电之后，需要进行均衡充电：即以最高电压2.4V/只充电，持续48小时，充电电流不超过额定容量10A100Ah,当超过最高容许45C时，或停止充电，或者转接致浮充状态，让温度降下来。6.1.6.5快充：强充电压为2.4VCE1.1.,当电池电压达到2.4V时，电压应降为浮充状态，环境温度20时，以2.23VCE1.1.1%恒压充电，在终端测量电压（总电压=2.23*块数）。6.1.7 备用并联运行：负载、直流电源和电池组一直处于并联状态，运行电压，同时是蓄
8、电池系统电压。直流源可提供最大的负载电流和蓄电池的充电电流，当发生故障时，蓄电池才供出电流，充电电压调定为2.25V/只1%*单体只数；为了缩短充电时间，可采用一段升压充电阶段，在该阶段可用2.33-2.4V/只巡*单体只数，而后自动转变成2.25V/只1%*单体只数继续进行。6.1.8 缓冲运行：直流源不能随时提供最大负载电流，负载电流断续地超过直流源的额定电流，此期间，电池提供电流，因而电池不能做到一直处于全荷电状态，根据负载的不同充电电压可调定为2.27V/只1.%-2.30V/只1%*单体只数。6.1.9 开关方式运行；当充电时，电池组与负载分离，蓄电池的充电电压最大值为2.35V/只
9、，必须监控充电过程，如果采用2.35V/只充电，充电电流降至1.5A100Ah以下时，充电方式转换开关要转变成浮充，即调定为单体平均电压2.25V/只1.%o6.2注意事项6.2.1 对蓄电池进行任何处理只能由有资格的人员来进行。6.2.2 不得使用任何明火或其他火源，有爆炸和着火的危险。6.2.3如遇酸溅到皮肤上（火眼睛），立即用大量清水冲洗，并请求医生帮助。6.2.4当对电池进行处理操作时，要戴好护目镜并穿好保护工作服。6.2.5电池的金属件总是带电，不得把杂物或工具放到电池顶部，以免短路可能引起爆炸起火。6.2.6电解液具有很强的腐蚀性，正常工作状态下不会接触电解质，但如果电池外壳被损坏，暴露出的胶状电解质和液态电解质均具有腐蚀性。6.2.7不遵循操作规程，使用非原产部件进行维修，将致使保证无效。6.2.8裸露金属部分一直有活性，工作时勿戴戒指及珠宝。
