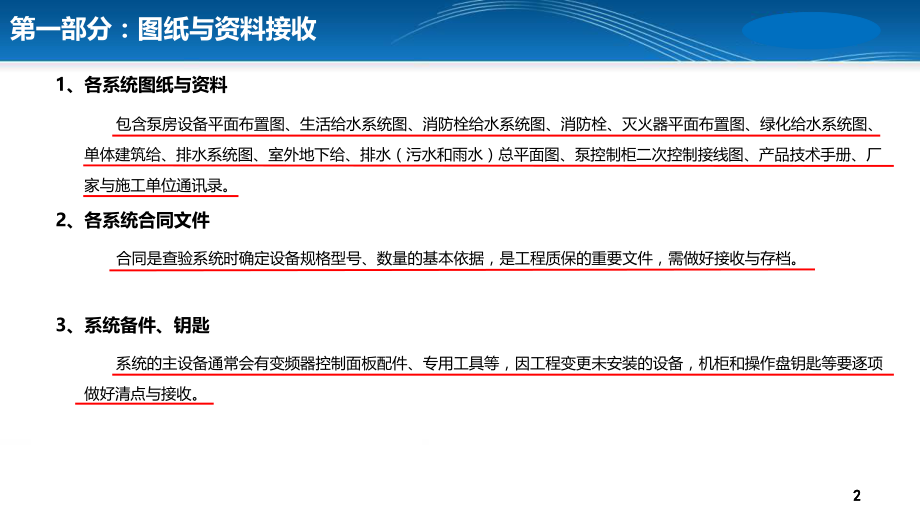

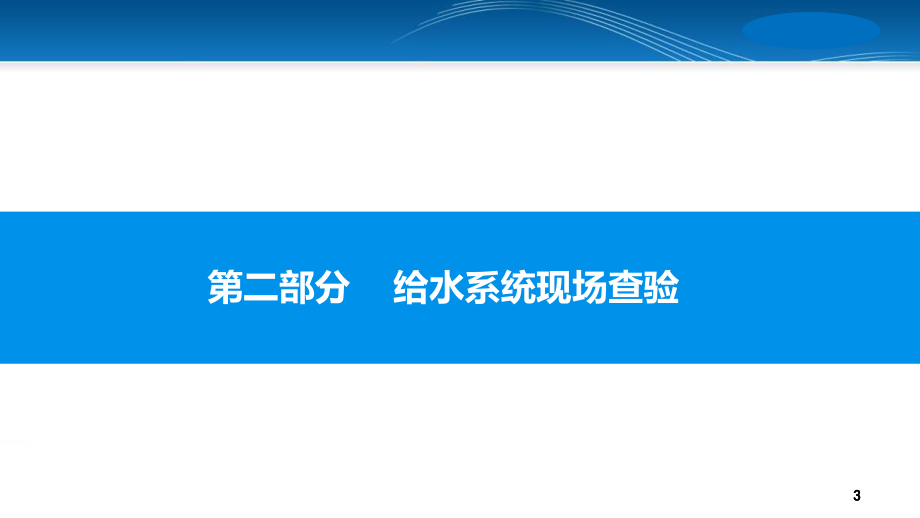

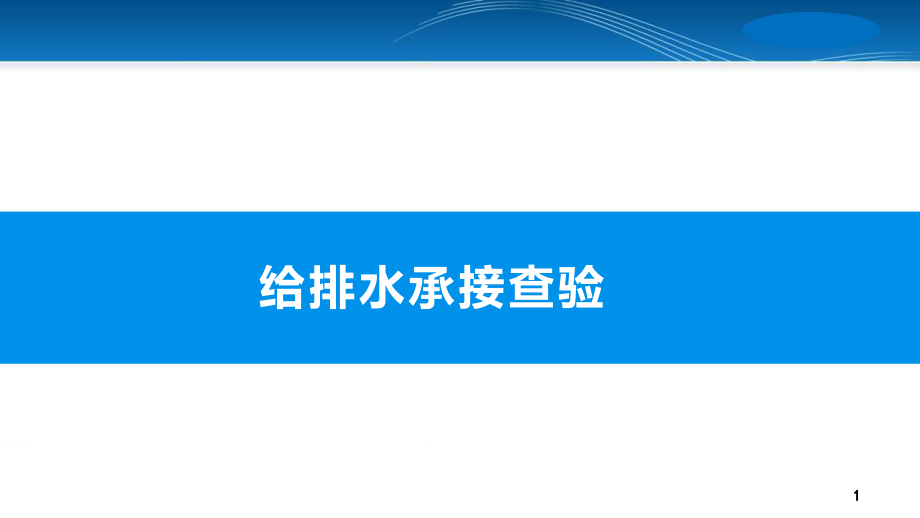

1、1 1 1 1给排水承接查验2 2 2 2 系统的主设备通常会有变频器控制面板配件、专用工具等，因工程变更未安装的设备，机柜和操作盘钥匙等要逐项做好清点与接收。1、各系统图纸与资料 包含泵房设备平面布置图、生活给水系统图、消防栓给水系统图、消防栓、灭火器平面布置图、绿化给水系统图、单体建筑给、排水系统图、室外地下给、排水（污水和雨水）总平面图、泵控制柜二次控制接线图、产品技术手册、厂家与施工单位通讯录。第一部分：图纸与资料接收2、各系统合同文件 合同是查验系统时确定设备规格型号、数量的基本依据，是工程质保的重要文件，需做好接收与存档。3、系统备件、钥匙3 3 3 3第二部分 给水系统现场查验4
2、 4 4 41、生活给水系统查验外观完好，无机械变形、污损、掉漆、锈腐，核对水泵品牌、规格型号（流量、扬程、转速、轴功率、允许吸入高度）、数量等与清单相符。零部件齐全、装配间隙达标，基础及管道、附件连接正确，有减震措施电源、电力线均敷入线槽或穿管。控制柜安装点位避开水源，配置防潮基座，柜底、柜顶有封堵，柜内线路规整。试车运行正常，无异响、无渗漏。第二部分：给水系统现场查验变频恒压供水设备重点关注：5 5 5 51、生活给水系统查验外观完好，无机械变形、污损、掉漆、锈腐，核对水泵品牌、规格型号（流量、扬程、转速、轴功率、允许吸入高度）、数量等与清单相符。零部件齐全、装配间隙达标，基础及管道、附件
3、连接正确，有减震措施电源、电力线均敷入线槽或穿管。控制柜安装点位避开水源，配置防潮基座，柜底、柜顶有封堵，柜内线路规整。试车运行正常，无异响、无渗漏。第二部分：给水系统现场查验变频恒压供水设备重点关注：6 6 6 61、生活给水系统查验外观完好，无机械变形、污损、掉漆、锈腐，核对水泵品牌、规格型号及配套稳流补偿器、真空控制器、气压罐、水泵、控制柜、变频器、水箱等的型号、规格、数量等是否与合同清单相符。查看设备各零部件是否齐全，装配间隙是否合格，管路法兰、阀门等部位是否存在渗漏。控制柜安装点位避开水源，配置防潮基座，柜底、柜顶有封堵，柜内线路规整，水泵基础接地试车运行正常，无异响、无渗漏。无负压
4、式供水设备第二部分：给水系统现场查验重点关注：7 7 7 71、生活给水系统查验外观完好，无机械变形、污损、掉漆、锈腐，核对水泵品牌、规格型号及配套稳流补偿器、真空控制器、气压罐、水泵、控制柜、变频器、水箱等的型号、规格、数量等是否与合同清单相符。查看设备各零部件是否齐全，装配间隙是否合格，管路法兰、阀门等部位是否存在渗漏。控制柜安装点位避开水源，配置防潮基座，柜底、柜顶有封堵，柜内线路规整，水泵基础接地试车运行正常，无异响、无渗漏。无负压式供水设备第二部分：给水系统现场查验重点关注：8 8 8 81、生活给水系统查验外观完好，无机械变形、污损、掉漆、锈腐，核对水泵品牌、规格型号及配套稳流补偿
5、器、真空控制器、气压罐、水泵、控制柜、变频器、水箱等的型号、规格、数量等是否与合同清单相符。查看设备各零部件是否齐全，装配间隙是否合格，管路法兰、阀门等部位是否存在渗漏。控制柜安装点位避开水源，配置防潮基座，柜底、柜顶有封堵，柜内线路规整，水泵基础接地试车运行正常，无异响、无渗漏。无负压式供水设备第二部分：给水系统现场查验重点关注：9 9 9 91、生活给水系统查验外观完好，无机械变形、污损、掉漆、锈腐，核对水泵品牌、规格型号及配套稳流补偿器、真空控制器、气压罐、水泵、控制柜、变频器、水箱等的型号、规格、数量等是否与合同清单相符。查看设备各零部件是否齐全，装配间隙是否合格，管路法兰、阀门等部位
6、是否存在渗漏。控制柜安装点位避开水源，配置防潮基座，柜底、柜顶有封堵，柜内线路规整，水泵基础接地试车运行正常，无异响、无渗漏。无负压式供水设备第二部分：给水系统现场查验重点关注：101010101、生活给水系统查验外观完好，无机械变形、污损、掉漆、锈腐，核对水泵品牌、规格型号及配套稳流补偿器、真空控制器、气压罐、水泵、控制柜、变频器、水箱等的型号、规格、数量等是否与合同清单相符。查看设备各零部件是否齐全，装配间隙是否合格，管路法兰、阀门等部位是否存在渗漏。控制柜安装点位避开水源，配置防潮基座，柜底、柜顶有封堵，柜内线路规整。试车运行正常，无异响、无渗漏。无负压式供水设备第二部分：给水系统现场查
7、验重点关注：Y型过滤器安装距地间距过小，滤网无法取出111111111、生活给水系统查验水泵机组外轮廓面和墙相邻机组间的间距，是否符合设计要求，便于以后的日常管理和维护。水泵的布置要求第二部分：给水系统现场查验重点关注：电动机额定功率（kw）水泵机组外轮廓面与墙面之间的最小间距（m）相邻水泵组外轮廓面之间的最小间距（m）220.80.422551.00.8551601.21.212121212储水箱（水池）规格、材质、管路连结、阀门、溢水管、液位仪（液位计）、浮球阀、人孔盖、锁具等组装质量与安装点位符合设计要求，且与合同清单相符，人孔或水箱的入口应高出水箱面5cm以上，并有盖（或门），上锁，水
8、箱应设有爬梯水池、水箱及管路附件无渗漏，防污染及防冻措施有效。泄水管与溢水管均不得与下水道直接连通，出口应高出地面20cm50cm。放水投入使用，各种参数符合设计文件和有关文件要求，做水位控制和溢水试验，确保符合要求。供水水池、水箱1、生活给水系统查验重点关注：第二部分：给水系统现场查验13131313池（箱）外壁与建筑本体结构墙面或其他池壁之间的净距应满足施工或装配要求无管道的侧面，净距不宜小于0.7m;安装有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑本体前面之间的通道宽度不宜小于0.6m；设有人孔的池顶，顶板面与上面建筑本体板底的净空不应小于0.8m管道支架刷防锈漆，支架底部做混凝
9、土基座供水水池、水箱布置要求1、生活给水系统查验重点关注：第二部分：给水系统现场查验14141414池（箱）外壁与建筑本体结构墙面或其他池壁之间的净距应满足施工或装配要求无管道的侧面，净距不宜小于0.7m;安装有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑本体前面之间的通道宽度不宜小于0.6m；设有人孔的池顶，顶板面与上面建筑本体板底的净空不应小于0.8m管道支架刷防锈漆，支架底部宜做混凝土基座供水水池、水箱布置要求1、生活给水系统查验重点关注：第二部分：给水系统现场查验15151515机房天花、地面、墙面平整无污损、无色差。机房照明充足，满足使用要求。机房配置通风、灭火器、应急照明、集
10、水井。机房设置排水沟有放坡，排水顺畅，沟内无积水，篦子覆盖无缺失、破损。机房门口设置挡水坎、防鼠板。生活给水泵房环境1、生活给水系统查验重点关注：第二部分：给水系统现场查验16161616水表须水平安装，箭头方向与水流方向一致。安装螺翼湿式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为 1030mm。水表安装高度宜为2501200mm；水表进水口中心标高按设计要求，允许偏差为10mm。套管材质、厚度和管径符合设计要求；楼层给水管道井1、生活给水系统查验重点关注：第二部分：给水系统现场查验17171717套管材质、厚度和管径符合设计要求，管道穿管道井混凝土楼板应设置套
11、管（高出完成面30mm）不宜采用预留孔洞的方法管道井装修符合设计要求（基本要求墙面水泥砂浆抹灰压光，地面找平，无空鼓，开裂，起砂），门口设置挡水反坎（150mm）地面设置地漏，按设计要求配置清洁龙头及独立计量水表重点关注：第二部分：给水系统现场查验1、生活给水系统查验楼层给水管道井18181818套管材质、厚度和管径符合设计要求，管道穿管道井混凝土楼板应设置套管（高出完成面30mm）不宜采用预留孔洞的方法管道井装修符合设计要求（基本要求墙面水泥砂浆抹灰压光，地面找平，无空鼓，开裂，起砂），门口设置挡水反坎（150mm）地面设置地漏，按设计要求配置清洁龙头及独立计量水表重点关注：第二部分：给水系
12、统现场查验1、生活给水系统查验楼层给水管道井19191919生活给水系统应安装独立计量总表。管道安装点位、材质、规格、质量符合设计要求，喷涂有名称、流向喷标，支架安装规整、稳固无锈腐，管道过墙或楼板密封完好。压力表、用水附件、阀门、安全阀、减压阀、水表、防结露措施等完好且便于日后维护。室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa，检查管道与附件无渗漏。室内、外给水管道重点关注：第二部分：给水系统现场查验1、生活给水系统查验20202020重点关注：第二部分：给水系统现场查验室内、外给水管道1、生活给水系统查
13、验管道材质、管径、走向应按图纸要求进行，品牌符合合同约定；保温的管道保温无破损，厚度符合达到图纸设计要求生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用给水管道与电缆桥架交叉时，保证“电上，水下“，给水管与风管交叉时，给水管应从上方翻越风管，翻弯时应使用45弯头21212121重点关注：第二部分：给水系统现场查验1、生活给水系统查验室内、外给水管道管道材质、管径、走向应按图纸要求进行，品牌符合合同约定；保温的管道保温无破损，厚度符合达到图纸设计要求生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用给水
14、管道与电缆桥架交叉时，保证“电上，水下“，给水管与风管交叉时，给水管应从上方翻越风管，翻弯时应使用45弯头22222222重点关注：第二部分：给水系统现场查验管道材质、管径、走向应按图纸要求进行，品牌符合合同约定；保温的管道保温无破损，厚度符合达到图纸设计要求生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用给水管道与电缆桥架交叉时，保证“电上，水下“，给水管与风管交叉时，给水管应从上方翻越风管，翻弯时应使用45弯头室内、外给水管道1、生活给水系统查验23232323重点关注：第二部分：给水系统现场查验 给水管不应从防火卷帘上方穿越防火分区室内、外
15、给水管道1、生活给水系统查验24242424第二部分：给水系统现场查验各苑区、组团绿化用水安装有独立计量水表管道保压正常，阀门安装位置及规格型号符合设计要求。自动喷灌点位、手动插接取水点数量、安装点符合现场应用需求，绿化取水点应设置快速取水器，取水器旁增设下沉井并安装闸阀便于后期维修，园区主干道每30米设置1个绿化喷灌点水压可满足现场使用需求，每一条分支管道设置一个控制阀门绿化喷灌给水2、绿化喷灌系统设备查验重点关注：252525253、游泳池设备查验重点关注：检查游泳池及水处理设施设备的名称、型号、规格、数量、安装位置、组装质量、安装质量、管路连接、阀门、溢水管、水位仪、油漆等符合设计文件和
