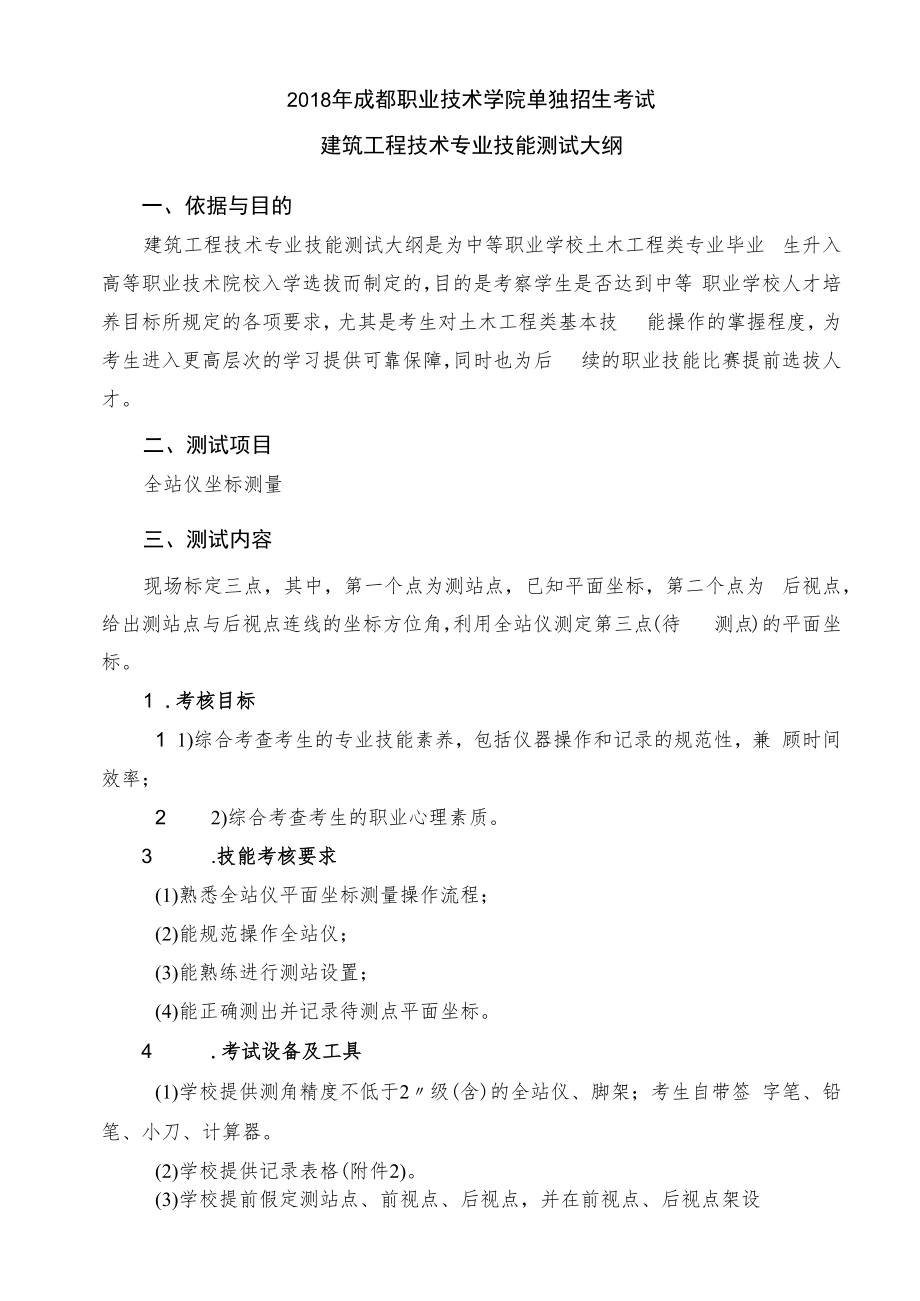

2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲.docx_第1页
第1页 / 共6页

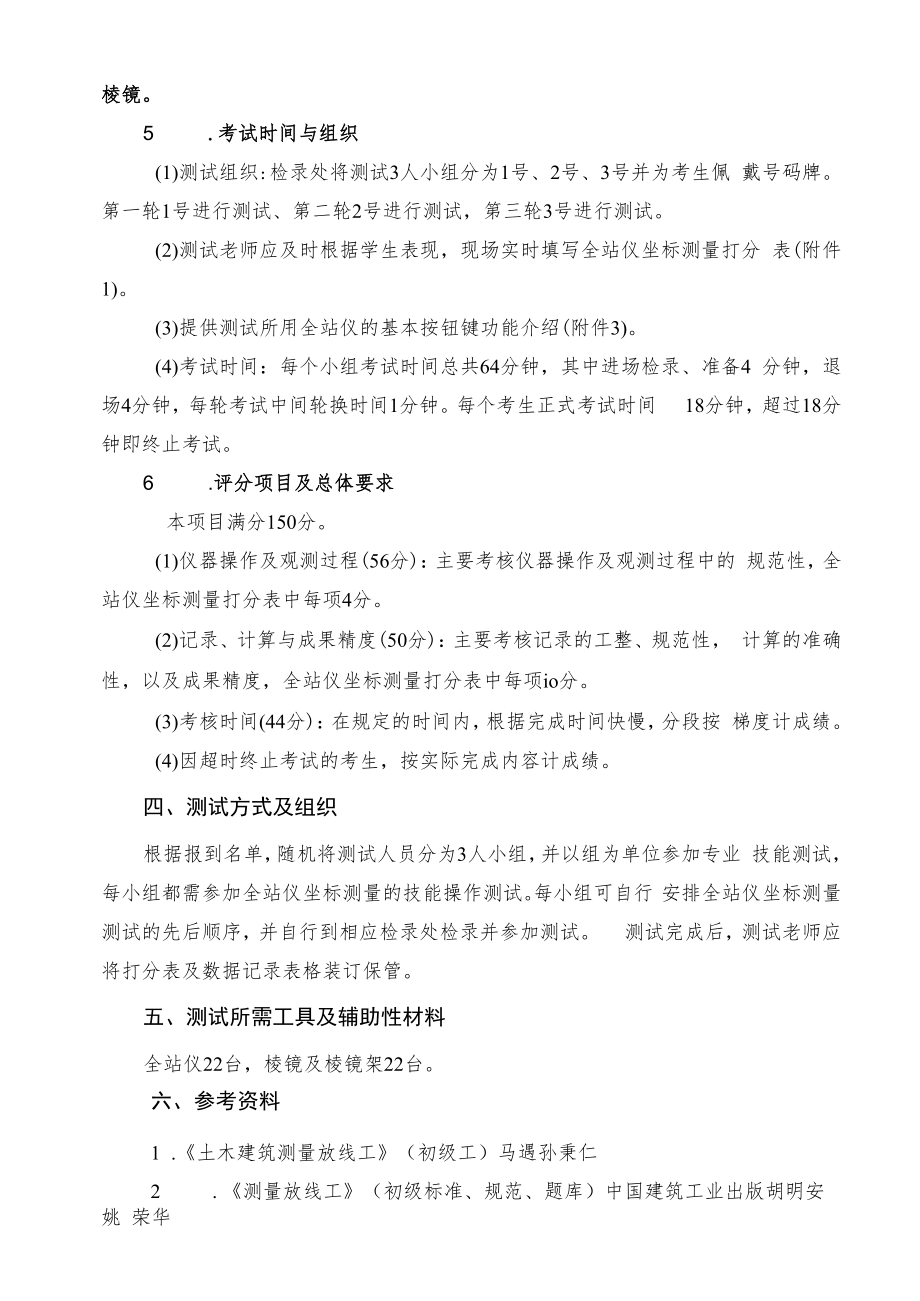

2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲.docx_第2页
第2页 / 共6页

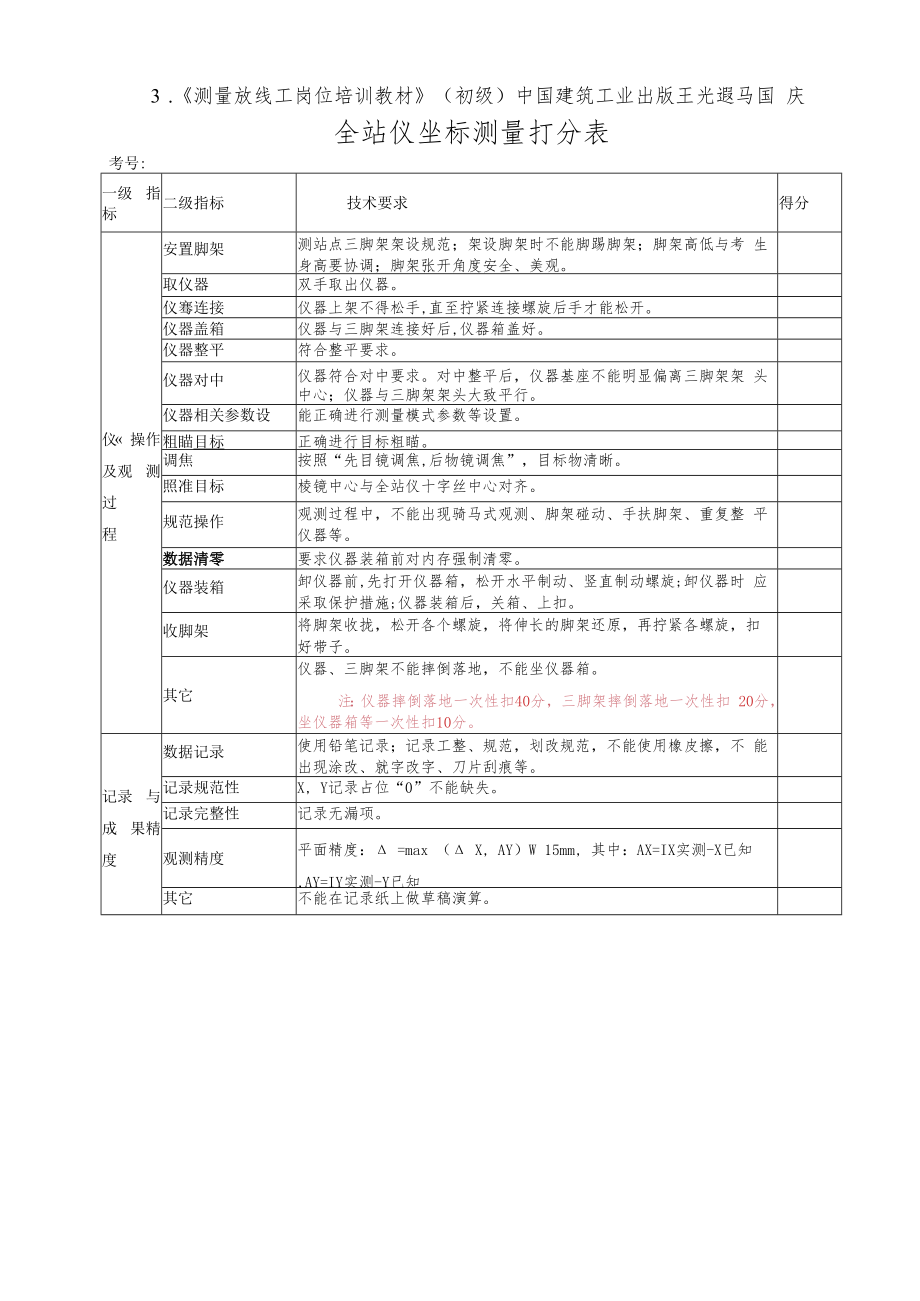

2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲.docx_第3页
第3页 / 共6页
2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲.docx_第4页
第4页 / 共6页
2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲.docx_第5页
第5页 / 共6页
2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲.docx》由会员分享,可在线阅读,更多相关《2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲.docx(6页珍藏版)》请在第壹文秘上搜索。

1、2018年成都职业技术学院单独招生考试建筑工程技术专业技能测试大纲一、依据与目的建筑工程技术专业技能测试大纲是为中等职业学校土木工程类专业毕业 生升入高等职业技术院校入学选拔而制定的,目的是考察学生是否达到中等 职业学校人才培养目标所规定的各项要求,尤其是考生对土木工程类基本技 能操作的掌握程度,为考生进入更高层次的学习提供可靠保障,同时也为后 续的职业技能比赛提前选拔人才。二、测试项目全站仪坐标测量三、测试内容现场标定三点,其中,第一个点为测站点,已知平面坐标,第二个点为 后视点,给出测站点与后视点连线的坐标方位角,利用全站仪测定第三点(待 测点)的平面坐标。1 .考核目标1 1)综合考查考

2、生的专业技能素养,包括仪器操作和记录的规范性,兼 顾时间效率;2 2)综合考查考生的职业心理素质。3 .技能考核要求(1)熟悉全站仪平面坐标测量操作流程;(2)能规范操作全站仪;(3)能熟练进行测站设置;(4)能正确测出并记录待测点平面坐标。4 .考试设备及工具(1)学校提供测角精度不低于2级(含)的全站仪、脚架;考生自带签 字笔、铅笔、小刀、计算器。(2)学校提供记录表格(附件2)。(3)学校提前假定测站点、前视点、后视点,并在前视点、后视点架设棱镜。5 .考试时间与组织(1)测试组织:检录处将测试3人小组分为1号、2号、3号并为考生佩 戴号码牌。第一轮1号进行测试、第二轮2号进行测试,第三

3、轮3号进行测试。(2)测试老师应及时根据学生表现,现场实时填写全站仪坐标测量打分 表(附件1)。(3)提供测试所用全站仪的基本按钮键功能介绍(附件3)。(4)考试时间:每个小组考试时间总共64分钟,其中进场检录、准备4 分钟,退场4分钟,每轮考试中间轮换时间1分钟。每个考生正式考试时间 18分钟,超过18分钟即终止考试。6 .评分项目及总体要求本项目满分150分。(1)仪器操作及观测过程(56分):主要考核仪器操作及观测过程中的 规范性,全站仪坐标测量打分表中每项4分。(2)记录、计算与成果精度(50分):主要考核记录的工整、规范性, 计算的准确性,以及成果精度,全站仪坐标测量打分表中每项io

4、分。(3)考核时间(44分):在规定的时间内,根据完成时间快慢,分段按 梯度计成绩。(4)因超时终止考试的考生,按实际完成内容计成绩。四、测试方式及组织根据报到名单,随机将测试人员分为3人小组,并以组为单位参加专业 技能测试,每小组都需参加全站仪坐标测量的技能操作测试。每小组可自行 安排全站仪坐标测量测试的先后顺序,并自行到相应检录处检录并参加测试。 测试完成后,测试老师应将打分表及数据记录表格装订保管。五、测试所需工具及辅助性材料全站仪22台,棱镜及棱镜架22台。六、参考资料1 .土木建筑测量放线工(初级工)马遇孙秉仁2 .测量放线工(初级标准、规范、题库)中国建筑工业出版胡明安 姚 荣华3

5、 .测量放线工岗位培训教材(初级)中国建筑工业出版王光遐马国 庆全站仪坐标测量打分表考号:一级 指标二级指标技术要求得分仪 操作 及观 测过程安置脚架测站点三脚架架设规范;架设脚架时不能脚踢脚架;脚架高低与考 生身高要协调;脚架张开角度安全、美观。取仪器双手取出仪器。仪骞连接仪器上架不得松手,直至拧紧连接螺旋后手才能松开。仪器盖箱仪器与三脚架连接好后,仪器箱盖好。仪器整平符合整平要求。仪器对中仪器符合对中要求。对中整平后,仪器基座不能明显偏离三脚架架 头中心;仪器与三脚架架头大致平行。仪器相关参数设能正确进行测量模式参数等设置。粗瞄目标正确进行目标粗瞄。调焦按照“先目镜调焦,后物镜调焦”,目标

6、物清晰。照准目标棱镜中心与全站仪十字丝中心对齐。规范操作观测过程中,不能出现骑马式观测、脚架碰动、手扶脚架、重复整 平仪器等。数据清零要求仪器装箱前对内存强制清零。仪器装箱卸仪器前,先打开仪器箱,松开水平制动、竖直制动螺旋;卸仪器时 应采取保护措施;仪器装箱后,关箱、上扣。收脚架将脚架收拢,松开各个螺旋,将伸长的脚架还原,再拧紧各螺旋,扣 好带子。其它仪器、三脚架不能摔倒落地,不能坐仪器箱。注:仪器摔倒落地一次性扣40分,三脚架摔倒落地一次性扣 20分,坐仪器箱等一次性扣10分。记录 与成 果精 度数据记录使用铅笔记录;记录工整、规范,划改规范,不能使用橡皮擦,不 能出现涂改、就字改字、刀片刮

7、痕等。记录规范性X, Y记录占位“0”不能缺失。记录完整性记录无漏项。观测精度平面精度: =max ( X, AY)W 15mm, 其中:AX=IX实测-X已知,AY=IY实测-Y已知其它不能在记录纸上做草稿演算。时间T (正式考试时 间)TW9分钟,时间得分为满分;9分钟18 分钟,考试终止,时间得分为。分。注:如果考生为了获得时间分,恶意赶时间,不顾操作的规范性或 者精度严重超标、伪造数据,考评员有权判定时间分为0分。测试得分测试组组长签字全站仪坐标测量考号:单位:m测站点:后视点:待测点:XYaXY(备用列)注:以下工作在学生考试结束后,由考评员填写和计算完成。考生填写无效并将作扣分处理

8、。1、P点已知平面坐标值:XPE后 m: Ypf*=m。;2、X=mm; Y=mm。其中:AX=XP.十XZ,巳&; Z(=、PvYP 已拈、KTS-442全站仪操作键说明名称功能ESC取消前一操作,退回到前一个显示屏或前一个模式FNC1、软键功能菜单,翻页。2、在放样、对边、悬高等功能中可输入目标高功能。SFT打开或关闭转换(SHIFT)模式(在输入法中切换字母和数字功能)BS删除左边一空格SP1、在输入法中输入空格2、在非输入法中为修改测距参数功能1、光标上移或向上选取选择项2、在数据列表和查找中为查阅上一个数据1、光标下移或向下选取选择项2、在数据列表和查找中为查阅下一个数据1、光标左移或选取另一选择项2、在数据列表和查找中为查阅上一页数据1、光标右移或选取另一选择项2、在数据列表和查找中为查阅下一页数据ENT确认输入或存入该行数据并换行STU GHI 19字母输入(输入按键上方的字母)19数字输入或选取菜单项1、在数字输入功能中小数点输入2、在字符输入法中可输入: #3、在非输入法中打开(SHlFT)模式后可进入自动补偿界面+/-1、在数字输入功能中输入负号2、在字符输入功能中可输入* / +3、在非输入功能中打开(SHIFT)模式后可进入激光指向和激光对中界面
