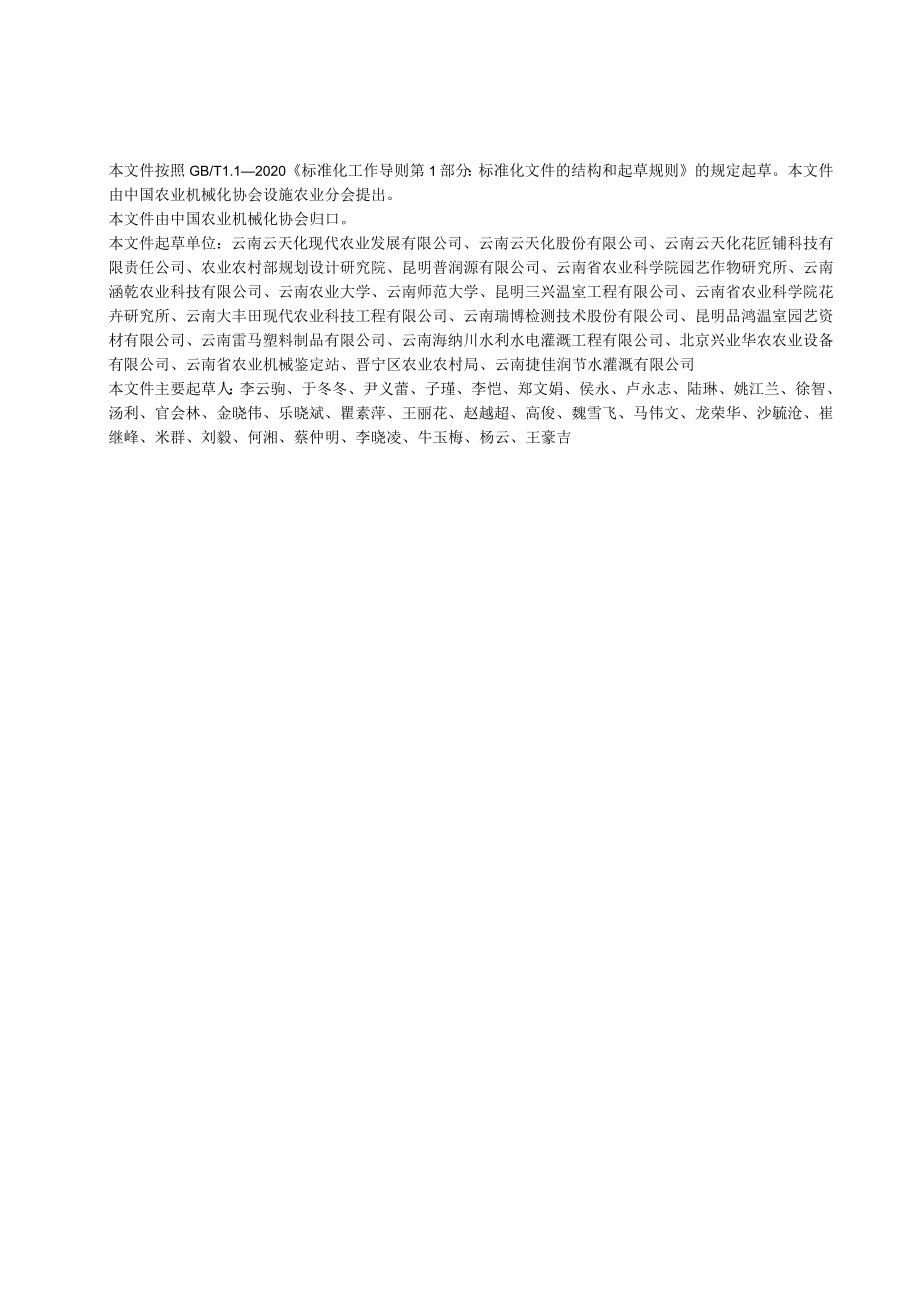

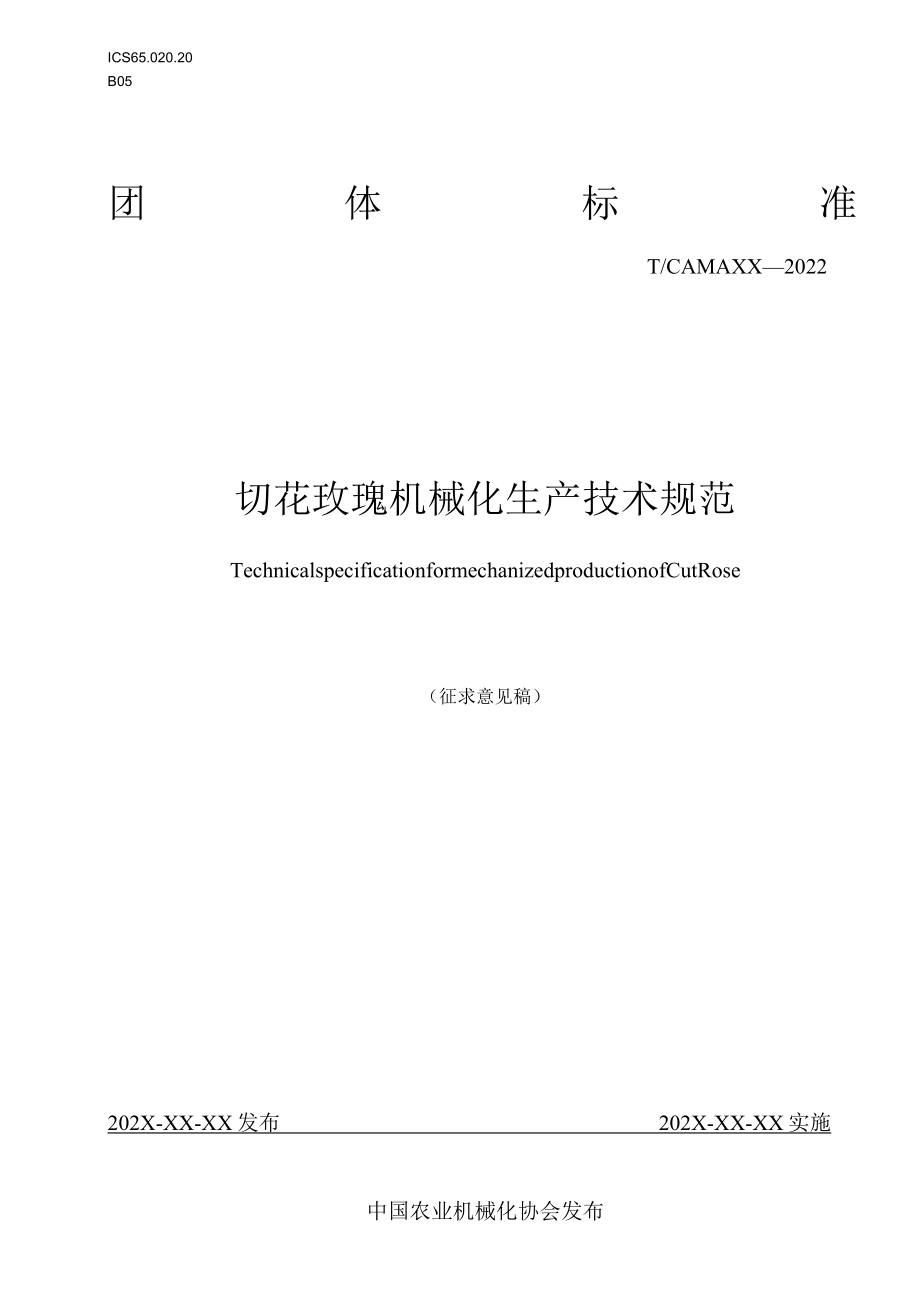

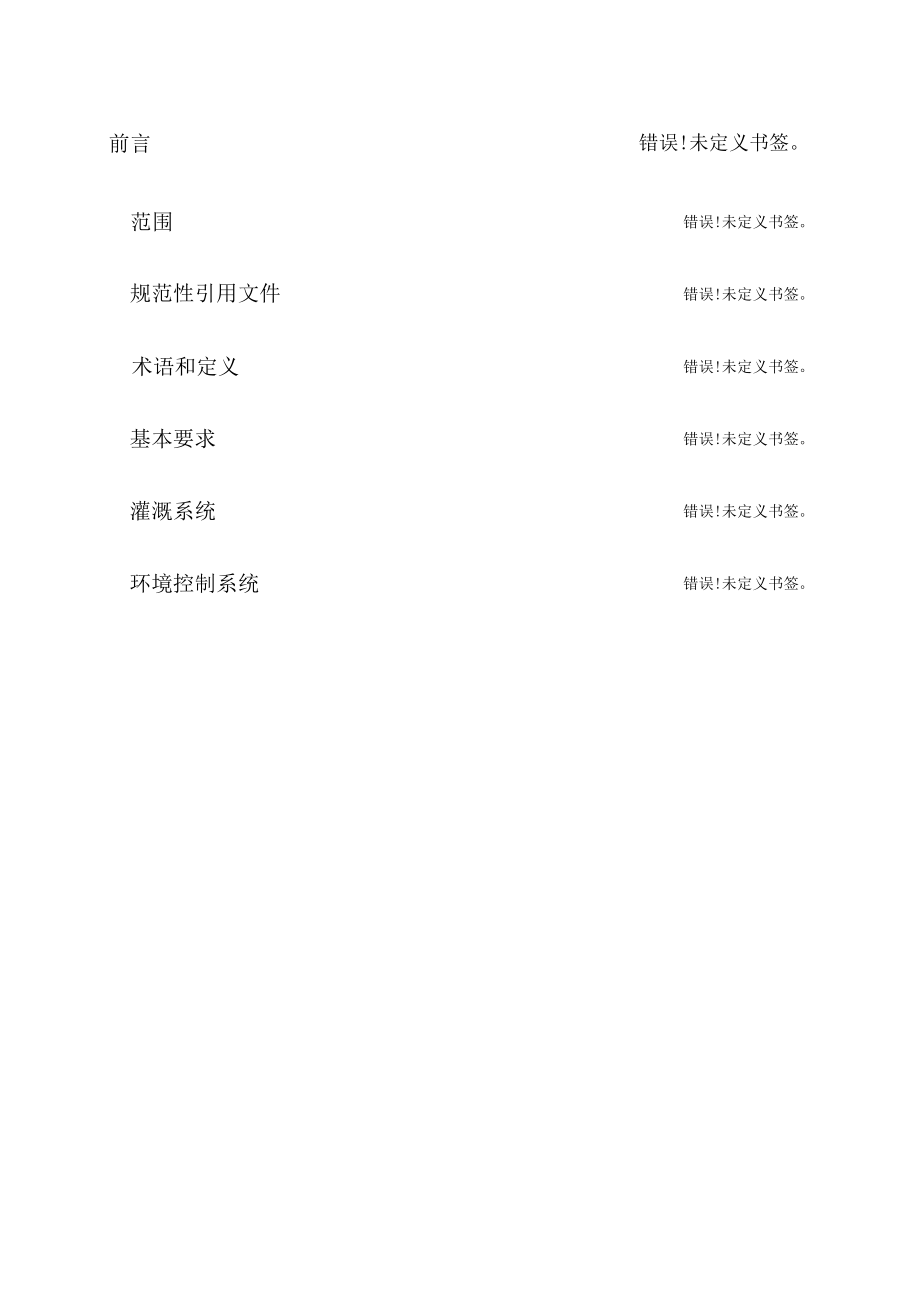

1、ICS65.020.20B05团体标准T/CAMAXX2022切花玫瑰机械化生产技术规范TechnicalspecificationformechanizedproductionofCutRose（征求意见稿）202X-XX-XX发布202X-XX-XX实施中国农业机械化协会发布前言范围错误!未定义书签。错误!未定义书签。规范性引用文件错误!未定义书签。术语和定义错误!未定义书签。基本要求错误!未定义书签。灌溉系统错误!未定义书签。环境控制系统错误!未定义书签。本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由中国农业机械化协会设施农业分会提
2、出。本文件由中国农业机械化协会归口。本文件起草单位：云南云天化现代农业发展有限公司、云南云天化股份有限公司、云南云天化花匠铺科技有限责任公司、农业农村部规划设计研究院、昆明普润源有限公司、云南省农业科学院园艺作物研究所、云南涵乾农业科技有限公司、云南农业大学、云南师范大学、昆明三兴温室工程有限公司、云南省农业科学院花卉研究所、云南大丰田现代农业科技工程有限公司、云南瑞博检测技术股份有限公司、昆明品鸿温室园艺资材有限公司、云南雷马塑料制品有限公司、云南海纳川水利水电灌溉工程有限公司、北京兴业华农农业设备有限公司、云南省农业机械鉴定站、晋宁区农业农村局、云南捷佳润节水灌溉有限公司本文件主要起草人：
3、李云驹、于冬冬、尹义蕾、子瑾、李恺、郑文娟、侯永、卢永志、陆琳、姚江兰、徐智、汤利、官会林、金晓伟、乐晓斌、瞿素萍、王丽花、赵越超、高俊、魏雪飞、马伟文、龙荣华、沙毓沧、崔继峰、米群、刘毅、何湘、蔡仲明、李晓凌、牛玉梅、杨云、王豪吉切花玫瑰机械化生产技术规范1范围本文件规定了切花玫瑰机械化生产技术规范的术语和定义、灌溉水肥与环控控制系统机械化作业技术要点和作业质量要求。本文件适用于切花玫瑰机械化生产中水肥及环境灌溉管理。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有
4、的修改单）适用于本文件。GB5084农田灌溉水质标准GB/T50485微灌工程技术规范GB/T50596雨水集蓄利用工程技术规范GB/T5226.1机械电气安全机械电气设备第1部分:通用技术条件NY/T2132温室灌溉系统设计规范NY/T2901温室工程机械设备安装工程施工及验收通用规范3术语和定义下列术语和定义适用于本文件3. 1切花玫瑰cuttingRosassp.蔷薇目蔷薇科蔷薇属植物，直立型灌木，多数被有皮刺、针刺或刺毛，稀无刺，有毛、无毛或有腺毛，作为切花花材使用。3.2灌溉系统irrigationsystem由蓄水设备、水源动力设备、过滤设备、水处理设备、灌溉施肥设备、灌溉管网和控
5、制系统组成，主要按照设定的程序来满足鲜切玫瑰水肥灌溉需求。3.3环境控制系统environmentalcontrolsystem由风机、湿帘、遮阳、开窗、加温和环境控制器等组成，根据切花玫瑰对环境参数的生长需求，对温室内温度、湿度、光照强度等主要环境参数实时监测并以此控制相关执行装置使得温室环境达到切花玫瑰商品化生产要求。4基本要求建设地点应地势平坦，排灌方便，宜采用连栋膜温室、连栋玻璃温室作为种植设施，配备有遮阳、通风、降温、灌溉系统等相关设施设备。4.2 设备的安装与验收安装的灌溉与环控相关装备应符合工程设计和其他产品的标准的规定，并应有产品合格证明，其安装与验收应符合应符合NY/T290
6、1的相关规定。4.3 设备电气安全温室安装设备的电气安全应符合GBZT5226.1的相关规定。4.4 种植槽坡度种植槽应有一定的坡度，应设置0.5%l%的坡度,保证切花玫瑰排液良好。4.5 品种选择玫瑰裁培品种较多，应根据切花品质与目标市场，结合生产条件，选择适宜种植区域气候环境特点、适合机械化生产作业的品种，同时结合市场供求选择的优异栽培品种。5灌溉系统5.1 技术要点5.1.1 灌溉系统按照技术环节可由蓄水设备、水源动力设备、过滤设备、水质处理设备、施肥设备、灌溉管路及附件等组成，推荐采用无土栽培模式进行切花玫瑰的灌溉施肥。5.1.2 选用基质栽培时，宜选用滴灌方式，滴灌带滴头间距15cm
7、,滴头宜选用压力补偿式，出水流量宜为1-2Lh,种植密度宜为6.5株m27.0株/n?。5.1.3 选用椰糠岩棉基质条栽培时，宜选用滴箭方式，滴箭出水流量不高于2.5Lh,种植密度为8.0株/m2。5.1.4 灌溉水源应满足GB5084水质标准要求，根据水源水质状况，宜经过滤系统利RO膜净化处理，灌溉营养液EC应控制在1.6mScm-1.8mScm,PH在5.86.5之间。5.2 设备作业要求5.2.1蓄水设备5.2.1.1有条件的地区应集蓄雨水作为灌溉水源，根据GBZT50596的规定将集雨工程作为水源工程统筹设计。5.2.1.2宜采用装配式镀锌钢板蓄水罐，每天每公顷可按照灌溉量60n,蓄水
8、罐的有效容积应按1个灌水周期内蓄水装置的补水量和其控制面积灌溉需水量的差值确定。5.2.2水源动力设备5.2.2.1水源动力设备宜采用恒压变频供水系统,保证不同灌溉分区灌溉均匀度。种植地块应平整,采用集中加压装置供水方式。5.2.2.2供水流量应不小于轮灌组设计流量的最大值，供水压力应满足最不利轮灌组的设计压力要求。5.2.2.3变频恒压供水设备的出水压力波动不宜超过0.02mPa.5.2.2.4变频恒压供水设备各水泵宜设独立的吸水管路，吸水管流速宜为0.8ms1.2ms;各水泵出水管应设止同阀，出水管流速宜为1.5ms2.0ms5.2.3.1过滤设备应根据水源水质状况和灌水器的要求进行选择。
9、过滤器类型及组合方式可按NY/T2132的规定选取。5.2.3.2过渡设备应满足GB50485中6.2对过滤器选型要求，宜采用反冲洗过滤设备。5.2.3.3施肥装置的出水管上应设置过滤精度不低于100目的筛网过滤器或叠片过滤器。5.2.3.4过滤器公称流量不宜小于设计流量最大值的120%,管道上的过滤器公称流量应与该处管道设计流量相一致。5.2.3.5过渡器的公称压力不应低于最大设计水头。5.2.4水质处理设备5.2.4.1当灌溉水PH高于7.0,需要调酸降低灌溉水pH。5.2.4.2灌溉水进入施肥设备之前，灌溉水应进行物理沉降或Ro膜处理。5.2.5灌溉施肥装置5.2.5.1当种植品种单一可
10、采用集中水肥灌溉系统；当多品种分区种植时，每个分区宜设置一个施肥装置。5.2.5.2吸肥能力、输出流量和公称压力满足其灌溉面积相关轮灌组内最不利情况。5.2.5.3通道数量满足切花玫瑰所需肥料的种类和调节PH功能的要求。5.2.5.4灌溉施肥设备满足的性能应满足表1的需求。5.2.5.5灌溉制度推荐采用基于光照强度或者基于管理经验定时的自动灌溉策略。表1精准配肥设备性能参数表参数EC调控范围mS/cmEC调控准准确度mS/cmEe调控响应时间SPH调控范围PH调控准确度PH调控响应时间/s数值0-4.00.23058+0.05305.2.6灌溉管路及附件5.2.6.1管材和管件及连接方式的公称
11、压力应不低于设计水头。5.2.6.2管材宜采用聚氯乙烯、聚乙烯塑料管材，选用其他管材应从技术经济角度进行方案比选分析。5.2.6.3应合理配置管道附件，保证各级管道流量均匀、压力稳定、安全运行。5.2.6.4在首部枢纽最高处、管道起伏段的高处、顺坡管道节制阀下游侧、逆坡管道截止阀上游侧及可能出现负压的管段，应设置排气阀。5.2.6.5灌溉电磁阀的最高工作压力差应高于管路中可能出现的最高压力的5%以上，其最低差低于管路中可能出现的最低压力的5%10%左右；工作电压优先选择安全电压以下；宜选择手自动一体化的阀门。灌溉面积超过20亩时，宜采用分区自动控制方式进行灌溉。5.2.7回收尾水消毒设备5.2
12、.7.1回收尾水消毒设备应能够对回液收集装置收集的灌溉回收液进行消毒及达标检测，并将满足消毒条件的回收液注入消毒收集装置，消毒设备应具备自清理功能。5.2.7.2为保证消毒效果，进入消毒设备前应对切花玫瑰的灌溉回收液进行过滤，灌溉回收液PH应在5.05.8之间，否则易影响消毒设备的消毒效果。5.2.7.3灌溉回收液宜采用紫外灯或臭氧消毒进行杀菌消毒，辐照强度不低于IOOmJc5.2.7.4灌溉回收液量按照灌溉量的30%来进行相关设计，按照每天工作16h来计算消毒设备的工作流量。5.2.8灌溉控制系统5.2.8.1灌溉控制系统应能在设定的时间、流量等参数下自动完成分区轮灌，也可通过人工发送指令或
13、操作控制界面切换为人工控制模式完成指定分区灌溉，并支持本地及远程进行灌溉轮灌组的编制、修改及查询。5.2.8.2系统控制箱体应符合IP65及以上等级；应有可靠的接地、防雷击的功能。5.2.8.3灌溉控制系统宜具备离线控制功能，保证网络不稳定时系统能够正常运行。5.2.8.4数据通信系统数据通信宜采用MODBUS、CAN、TCP/IP等通用通信协议，或LoRa、WiFi、ZigbeeNB-IOT等通用无线通信协议，实现土壤或基质水分、肥料数据采集及灌溉相关设备控制指令传输。5.3 灌溉施肥制度5. 3.1根据切花玫瑰不同品种、生长阶段、栽培模式合理确定灌溉制度。应采用水肥一体化方式进行施肥灌溉，
14、施肥量可通过施肥灌溉次数和施肥灌溉持续时间进行调整。宜适当增加施肥次数，实现少量多次，提高养分利用率。6. 3.2根据温室内外温度、湿度、光照、二氧化碳浓度、土壤墙情等实时环境参数，结合切花玫瑰长势、天气情况等，及时对灌溉施肥制度进行调整。可通过定时控制实现自动灌溉，也可基于光照辐射积累、基质回液占比、基质含水率等目标值实现自动灌溉施肥控制，回收液占灌溉液的25%35%.5.4 设备维护要求5.4.1定期人工巡检水源设备、过滤设备、阀门及灌水器，确保水肥灌溉系统运行良好。5.4.2精准配肥设备应每半年对EC及PH传感器进行校准或替换，保证营养液浓度准确检测及施用。5.4.3回收尾水消毒净化设备
15、应每季度进行检查维护，保证消毒效果良好。5.4.4施肥管网定期冲洗，推荐每月1次。5.5日常基质水分和灌溉液检测仪器要求5.5.1灌溉系统应配置基质水分抽提设备，每公顷宜配置4只，每天应记录抽提量。5.5.2灌溉系统应配置EC、PH检测设备，每天应动态检测并记录抽提的基质水分、回收尾水EC及pHo6环境控制系统6.1 技术要点6.1.1 切花玫瑰机械化生产环境控制系统应包含环境参数传感器，环境控制执行设备，环境控制器以及相关人机交互界面。6.1.2 环境控制系统宜安装在专用服务器上，并设置账号权限。6.1.3 每个独立分区内宜设有对应的控制柜，当单个分区进行维护时，不能影响其他分区正常作业；每个独立分区的传感器应就近连接到对应的控制柜内，方便相关设备的安装、管理和维护。6.1.4 水肥灌溉系统与环境控制系统宜采用既可相互独立，又可联合应用的操作模式。6.1.5 自动控制系统应对温室的环境参数进行实时监测与报警，确保系统安全可靠运行。6.1.6 室外气象站应布置在温室附近空旷无遮挡、空气流通区
