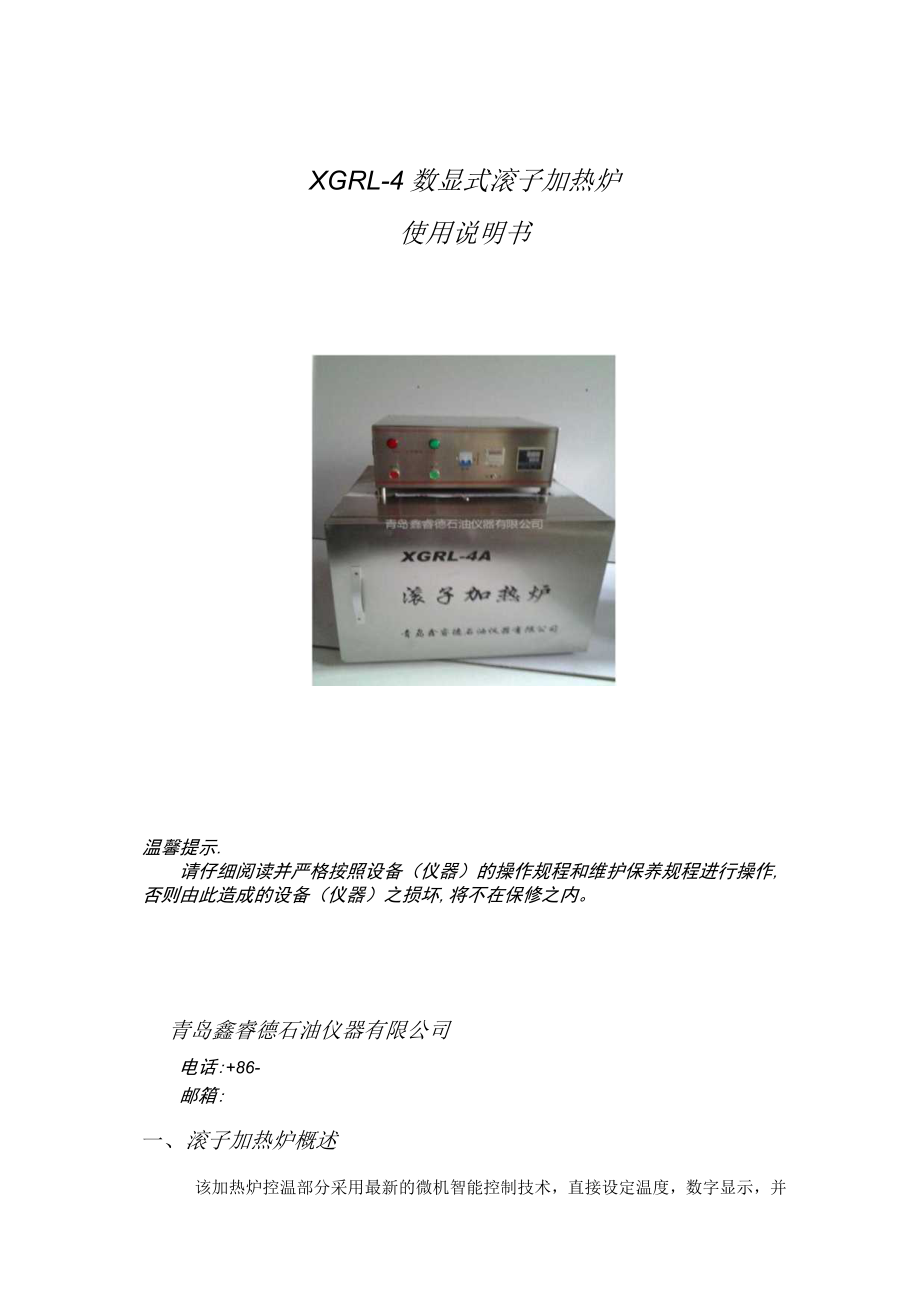

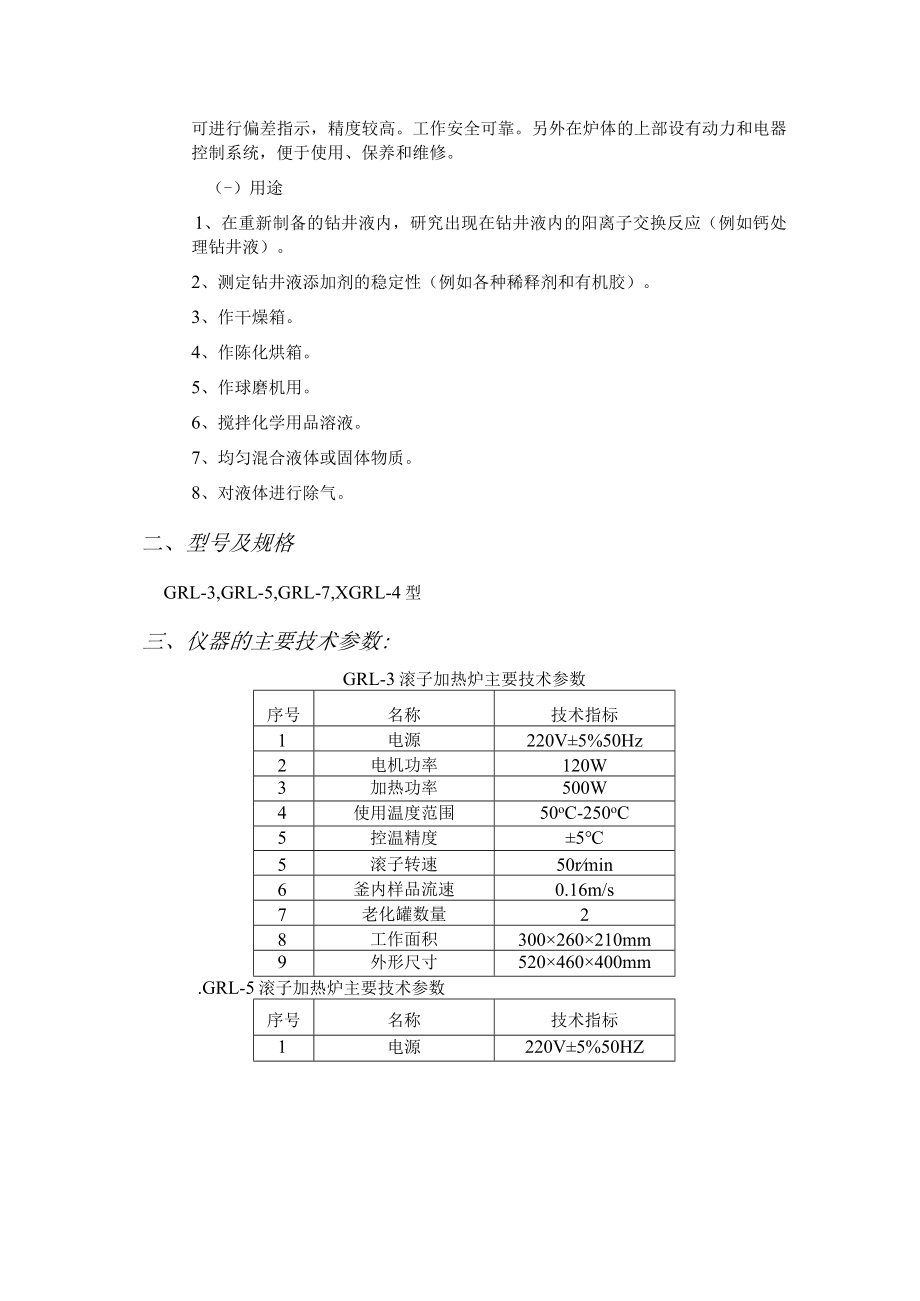

1、XGRL-4数显式滚子加热炉使用说明书温馨提示.请仔细阅读并严格按照设备（仪器）的操作规程和维护保养规程进行操作,否则由此造成的设备（仪器）之损坏,将不在保修之内。青岛鑫睿德石油仪器有限公司电话:+86-邮箱:一、滚子加热炉概述该加热炉控温部分采用最新的微机智能控制技术，直接设定温度，数字显示，并可进行偏差指示，精度较高。工作安全可靠。另外在炉体的上部设有动力和电器控制系统，便于使用、保养和维修。（-）用途1、在重新制备的钻井液内，研究出现在钻井液内的阳离子交换反应（例如钙处理钻井液）。2、测定钻井液添加剂的稳定性（例如各种稀释剂和有机胶）。3、作干燥箱。4、作陈化烘箱。5、作球磨机用。6、搅

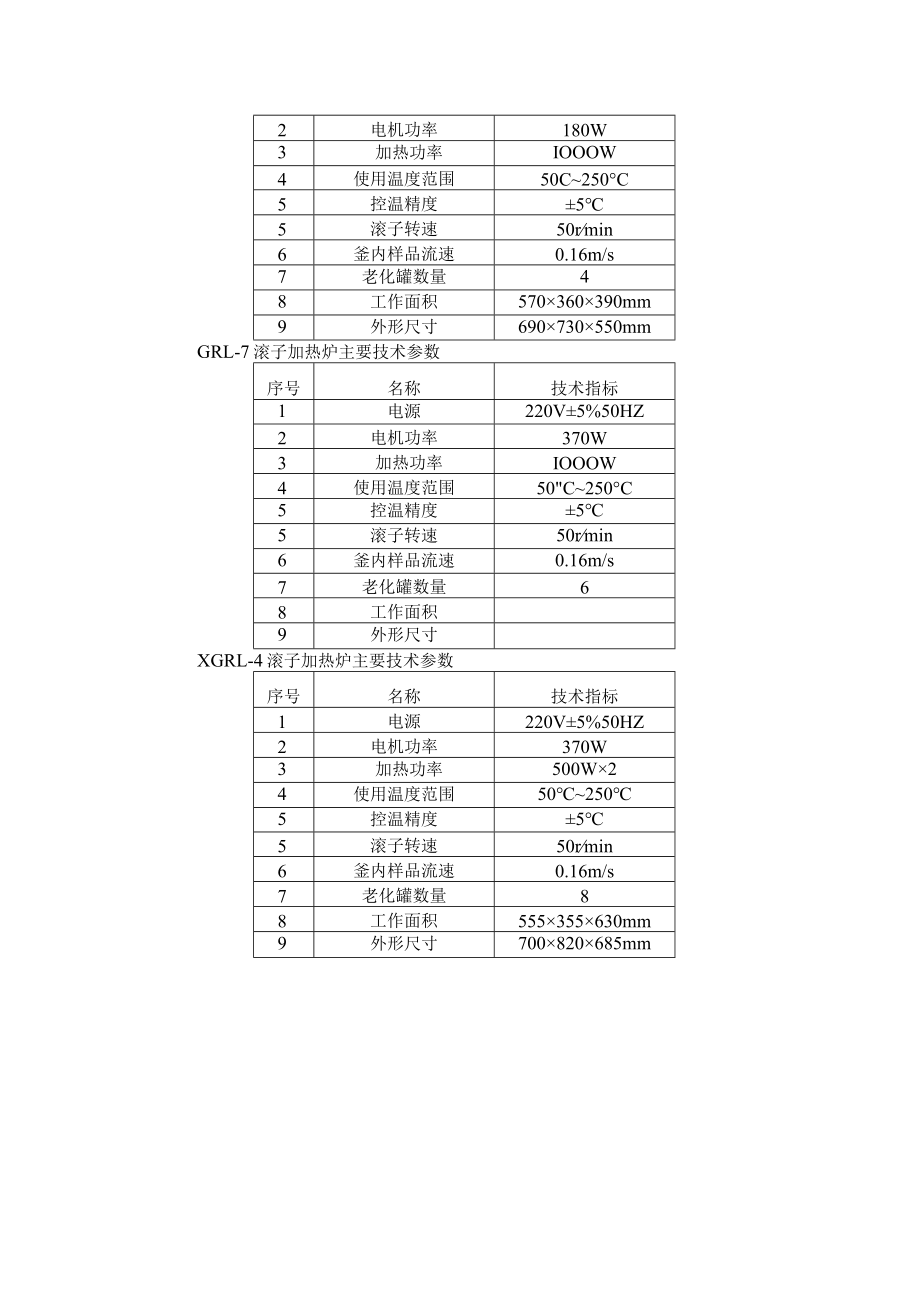

2、拌化学用品溶液。7、均匀混合液体或固体物质。8、对液体进行除气。二、型号及规格GRL-3,GRL-5,GRL-7,XGRL-4型三、仪器的主要技术参数:GRL-3滚子加热炉主要技术参数序号名称技术指标1电源220V5%50Hz2电机功率120W3加热功率500W4使用温度范围50oC-250oC5控温精度55滚子转速50rmin6釜内样品流速0.16m/s7老化罐数量28工作面积300260210mm9外形尺寸520460400mm.GRL-5滚子加热炉主要技术参数序号名称技术指标1电源220V5%50HZ2电机功率180W3加热功率IOOOW4使用温度范围50C250C5控温精度55滚子转速
3、50rmin6釜内样品流速0.16m/s7老化罐数量48工作面积570360390mm9外形尺寸690730550mmGRL-7滚子加热炉主要技术参数序号名称技术指标1电源220V5%50HZ2电机功率370W3加热功率IOOOW4使用温度范围50C250C5控温精度55滚子转速50rmin6釜内样品流速0.16m/s7老化罐数量68工作面积9外形尺寸XGRL-4滚子加热炉主要技术参数序号名称技术指标1电源220V5%50HZ2电机功率370W3加热功率500W24使用温度范围502505控温精度55滚子转速50rmin6釜内样品流速0.16m/s7老化罐数量88工作面积555355630mm
4、9外形尺寸700820685mm256四、仪器的结构与工作原理（一）箱体：采用角钢构架、硅酸铝保温、不锈钢外壳坚固耐用。（二）滚筒：采用不锈钢轴、优质合金铝滚筒和框架、四氟石墨轴承重量轻转动平稳。（三）陈化釜：不锈钢材料精制釜体、盖、内盖和阀芯。聚四氟材料密封圈和支撑环。见（图一）陈化釜结构图（图一）（表一）陈化釜结构明细表序号编号名称及规格数量备注1LHG-Ol压圈22GB819-85十字槽沉头螺钉M4863LHG-02釜盖14LHG-03排气阀15GB3452.1-82“0”型圈68x1.926LHG-04压紧螺栓37LHG-06支撑环28LHG-07密封盖19LHG-08密封环110LH
5、G-09沉化釜体1（四）加热系统：由两根500W加热管加热。（五）动力系统：由电机370W,1400rmin,减速箱减速,由链轮带动五根滚子转动。传动平稳可靠。（六）电器控制：温控部分采用智能显示、直接进行温度设定和读出，恒温自控准确，超温自动断电。定时部分定时关机，自动报警。见（图二）电器控制面版示意图（图二）说明：1电机开关按钮：按动此按钮开始滚动，再按一次停止滚动2加热开关按钮：按动次按钮开始加热，再按一次停止加热3电源开关：接通和关闭电源。4定时电源按钮：需定时时，按动此按钮接通定时器。5定时器：按需要控制加热炉的工作时间。6温控器：控制和显示炉内温度。（七）构图及明细（图三）滚子加热
6、炉结构图1炉门锁紧装置2炉体3电器控制箱4炉门5炉温校对孔（八）电器原理图XMTA-7611智能显示调节仪定时电源开关时间维电器数显示时间继电器JS7-3A断电延时（图四）滚子加热炉电器原理图（九）工作原理其工作原理和性能完全根据美国API标准设计。模拟钻井液在井下环行空间内缓慢循环的速度，研究其加热滚动中的特性。五、仪器的操作:（一）使用前的准备1、未开箱的加热炉，应先打开顶部和四周的箱盖，露出箱体底部固定加热炉的螺栓，将与炉体连接的螺栓松开卸掉，将加热炉从包装箱中移出安放于适当位置。2、使用前应检查电压是否与要求电压相符。为保证使用安全，搅拌机的电源应接地可靠。3、仔细阅读说明书，按操作步
7、骤操作。4、接通电源，合上总电源开关。温度显示窗显示当前炉内温度。5、按动电机的“开”按钮，炉内滚筒转动，可进行样品的搅拌。6、使电机空转数分钟，声音、转速正常，按动“关”键停止电机转动。准备工作结束，即可进行正常工作。（二）温度设定：（详见温控仪说明书）（三）定时设定：（详见定时器说明书）（四）陈化釜的操作方法：见（图七）1、试验前，检查陈化釜体、密封垫、放气阀等部件是否正常。2、将测试样品注入陈化釜内，测试样品体积不得超过陈化釜体积的2/3（约325ml）o3、将四氟乙烯密封垫放入密封盖的密封槽内，并置于陈化釜体上，拧紧釜盖，均匀拧紧三个六角螺栓。4、排气阀旋入釜盖，并拧紧。5、如需要在陈
8、化釜内预置压力时，应将气源接在排气阀一端，（必须使用专用气源设备，连接牢固），逆时针旋转排气阀1/4转，将小于一定压力气体置于液面上，顺时针拧紧排气阀，卸下气源装置，将釜体分别置于滚子炉内两滚筒之间，前后两陈化釜应底对底放置，最多能放六只陈化釜。（五）滚子炉操作方法：根据实验需要，在完成以上（一）、（二）、（三）、（四）项工作后，关紧炉门用锁紧装置锁住。1、按动电机的“电机开按钮”（3）见（图二），炉内滚筒转动，可进行样品的搅拌。2、按动加热的“加热开按钮”（4）见（图二），炉内按设定温度开始加热，当温度达到设定值时，温控器面版上见（图五）“设定项目指示”图表中“正常”指示灯亮。3、实验完毕后
9、，将陈化釜从炉中取出，冷却至室温。4、将陈化釜直立后，慢慢旋松排气阀，放掉釜体内的余气。5、旋松釜盖上的三个六角螺栓，拧开釜盖，倒出测试样品。6、清洗陈化釜所有部件，并擦干，螺纹部涂上润滑油保存。Q使用时所用电源一定要保证接地可靠。工作时手、衣服和其他物品一定要远离滚筒和其他旋转部件。第一次使用或长期未使用的滚子炉，应在使用前将炉温升至120加热2小时，以避免因潮湿影响炉体绝缘性能。六、仪器的维护与保养1、当移动、维修或清洁仪器时。要轻拿、轻放，以免造成部件变形影响精度和使用。2、滚筒轴不得碰撞，以免弯曲变形，影响使用。3、电动机、电器部件应保持清洁干燥不能受潮，要定期检查，维修时不得用金属铁
10、器敲打。严禁将腐蚀性化学药品与本机同存放。4、电器箱四周的排气孔不得阻塞。保持电器部件的通风散热。5、每次使用完毕后，应及时将加热炉擦拭干净，放置干燥环境内。6、长期搁置不用，使用前需用500V兆欧表测定绝缘电阻。如绝缘电阻小于1兆欧时，则需对加热炉进行干燥处理，直至绝缘电阻超过1兆欧后，再投入使用。7、每次使用都应更换陈化釜放气阀上的“0”型密封圈。“0”型密封圈08X1.97、加热炉损坏时，应请维修工检修，请勿随便拆开。8、应定期打开后盖给链轮、链条加润滑油。9、陈化釜的上端口为密封面，不的损伤。七、仪器的运输与储存仪器的运输与储存应符合于JB/T9329T999标准。产品应储存在通风的室
11、内，室内空气中不含有能引起器件腐蚀的杂质。A.故障的判定与排除序号故障原因维修方法1接通电源，电机转动，滚筒不转/力链轮与轴连接的紧定螺钉松动。链条与链轮脱开。打开电器控制箱的上盖和箱体的后盖，将所有链轮与轴连接的紧定螺钉拧紧。打开电器控制箱的上盖和箱体的后盖，将脱开的链条重新按装于链轮上。2实验时，陈化釜有气体冒出。见（图一）密封盖（8）安装不妥。见（图一）密封环（9）损坏。重新安装密封盖拧紧釜盖，均匀拧紧三个六角螺栓。打开陈化釜，更换密封环（9）。3电源不统通电核系。辿，示。电接源指亮无电源插头接触不良。熔断丝烧断。检查电源插头是否牢固。重新安装电源插头。打开电器控制箱的上盖，拧开熔断器盒更换熔断丝。4如何鉴别排气阀的好坏。AAA不好不好w尖端有凹槽尖端有凹陷时
