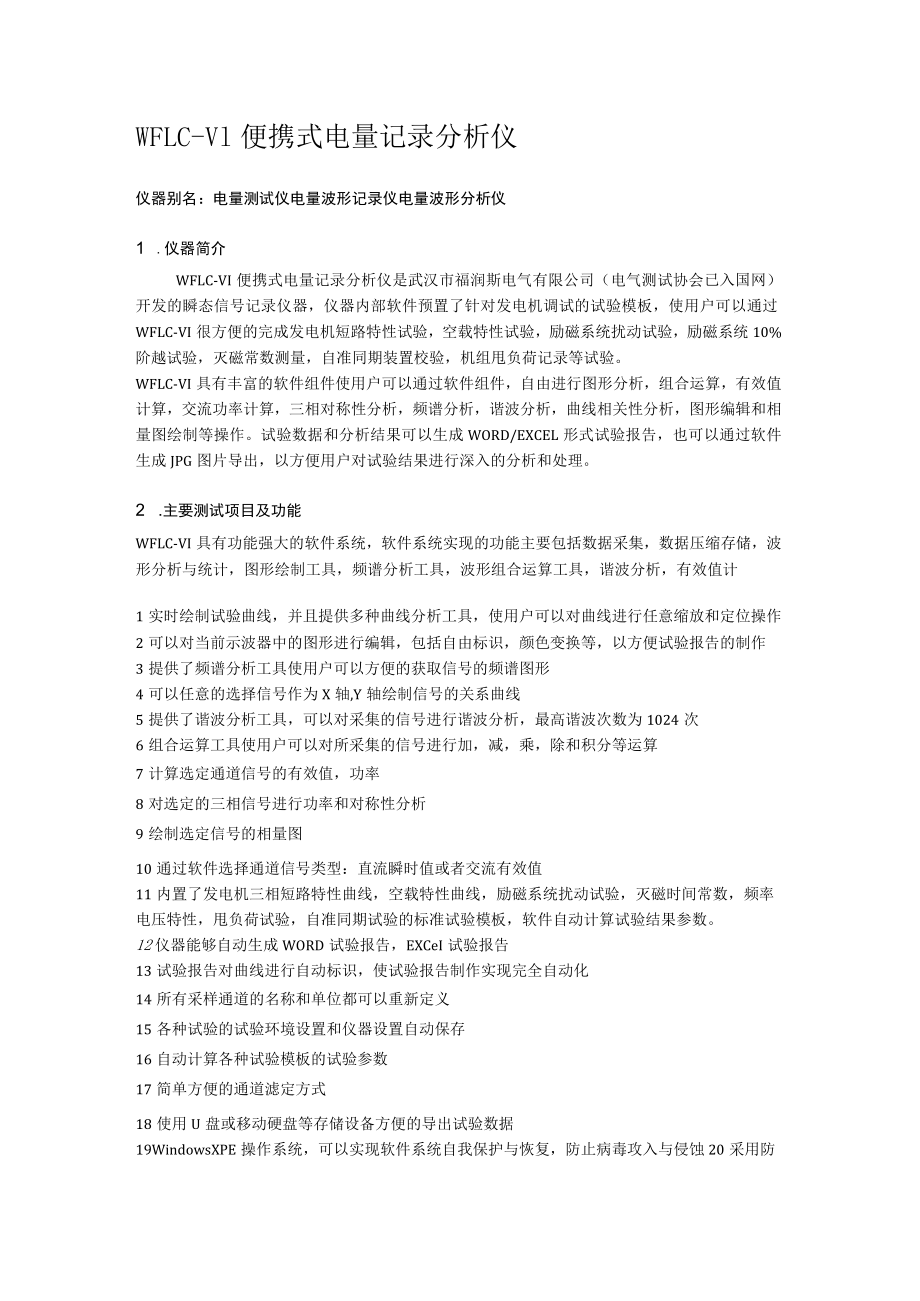

1、WFLC-Vl便携式电量记录分析仪仪器别名：电量测试仪电量波形记录仪电量波形分析仪1 .仪器简介WFLC-VI便携式电量记录分析仪是武汉市福润斯电气有限公司（电气测试协会已入国网）开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过WFLC-VI很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。WFLC-VI具有丰富的软件组件使用户可以通过软件组件，自由进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制
2、等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。2 .主要测试项目及功能WFLC-VI具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计1实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3提供了频谱分析工具使用户可以方便的获取信号的频谱图形4可以任意的选择信号作为X轴,Y轴绘制信号的
3、关系曲线5提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次6组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7计算选定通道信号的有效值，功率8对选定的三相信号进行功率和对称性分析9绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，EXCeI试验报告13试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14所有采样通道的名称和单

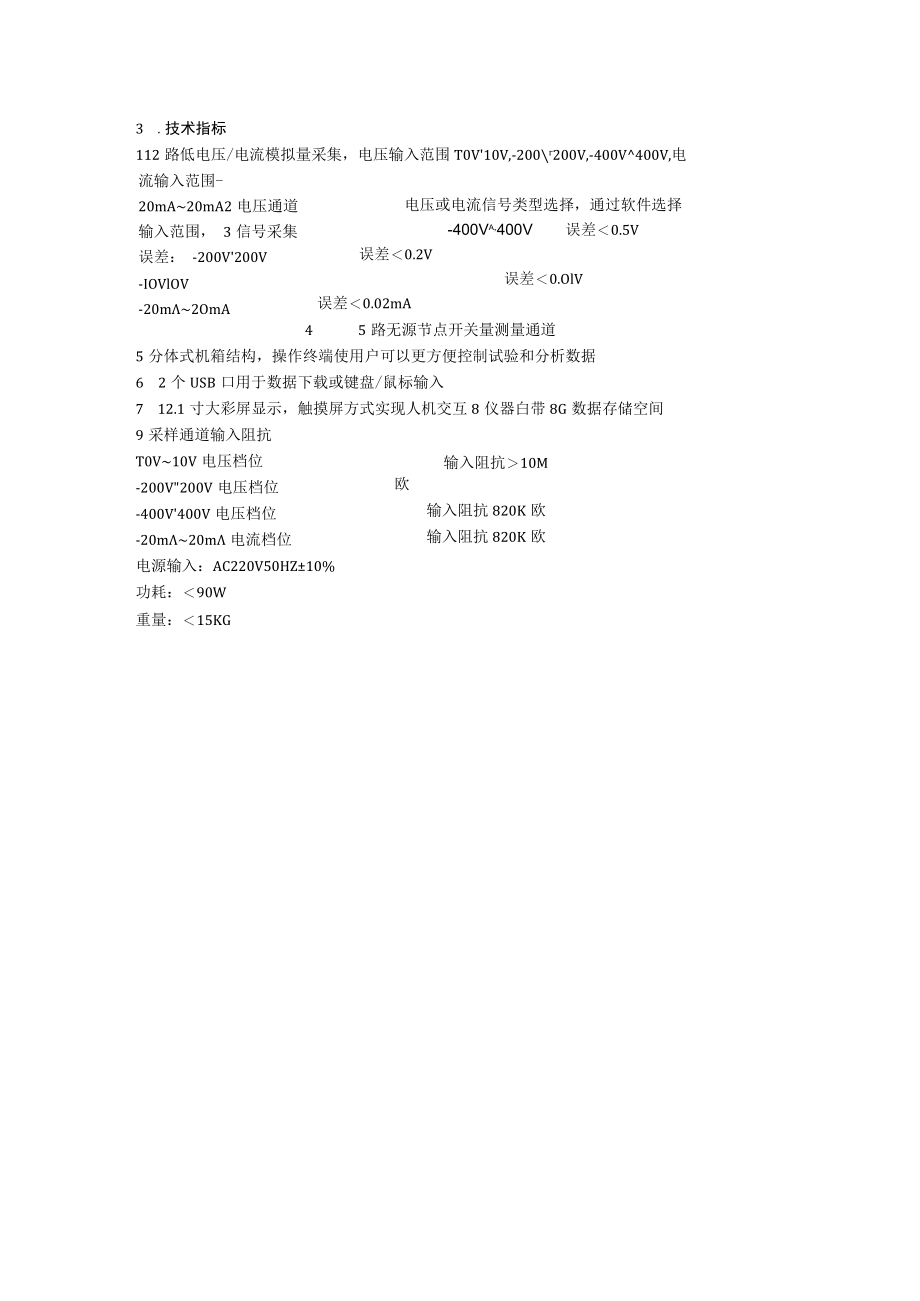

4、位都可以重新定义15各种试验的试验环境设置和仪器设置自动保存16自动计算各种试验模板的试验参数17简单方便的通道滤定方式18使用U盘或移动硬盘等存储设备方便的导出试验数据19WindowsXPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20采用防抖动处理，避免用户错误操作3 .技术指标流输入范围-20mA20mA2电压通道输入范围， 3信号采集误差： -200V200V-IOVlOV-20m2OmA112路低电压/电流模拟量采集，电压输入范围T0V10V,-200r200V,-400V400V,电电压或电流信号类型选择，通过软件选择-400Va,400V误差0.5V误差0.2V误差0.OlV误差0.02mA4 5路无源节点开关量测量通道5分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据6 2个USB口用于数据下载或键盘/鼠标输入7 12.1寸大彩屏显示，触摸屏方式实现人机交互8仪器白带8G数据存储空间9采样通道输入阻抗输入阻抗10M欧输入阻抗820K欧输入阻抗820K欧输入阻抗200欧T0V10V电压档位-200V200V电压档位-400V400V电压档位-20m20m电流档位电源输入：AC220V50HZ10%功耗：90W重量：15KG
