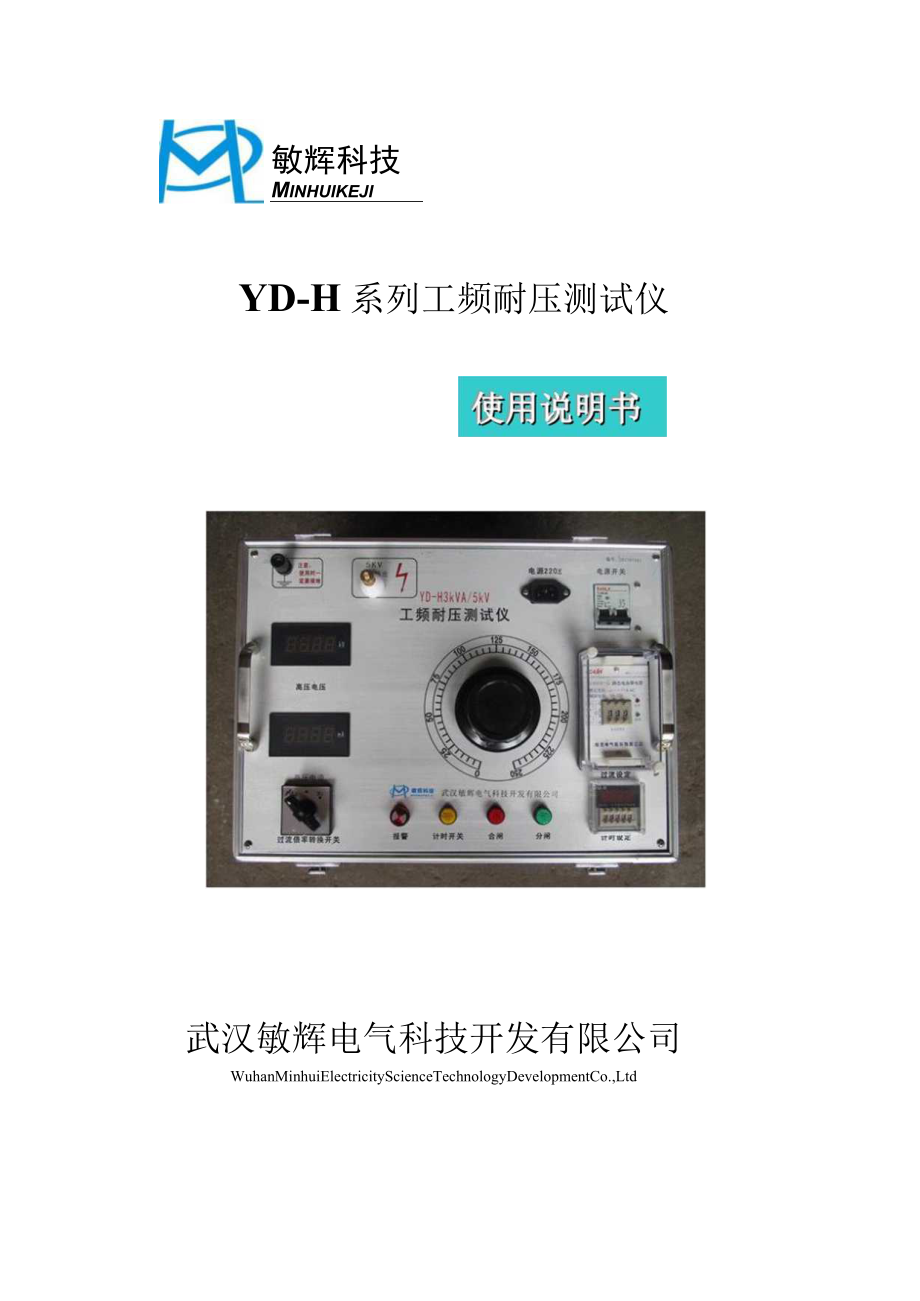

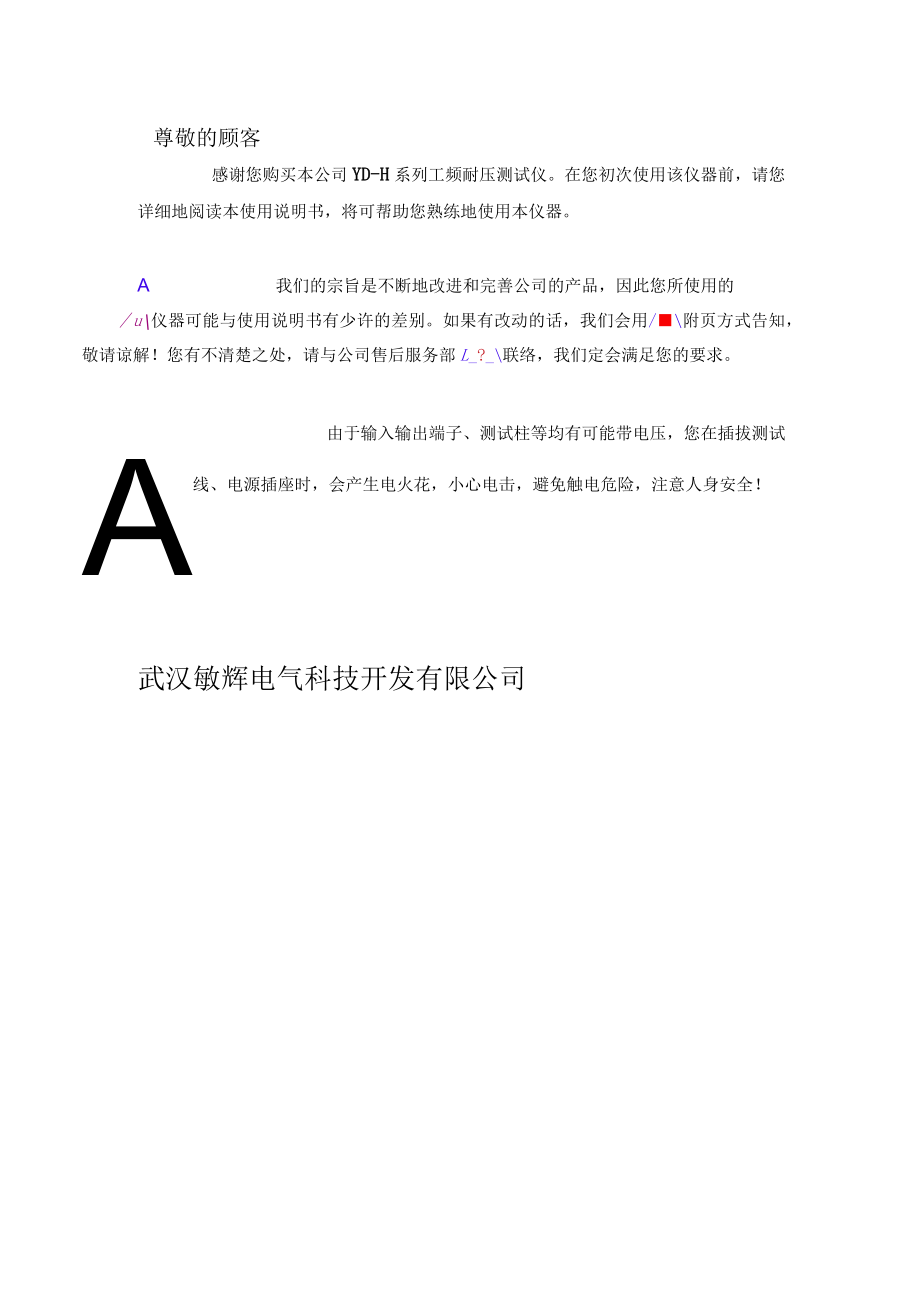

1、敏辉科技MinhuikejiYD-H系列工频耐压测试仪武汉敏辉电气科技开发有限公司WuhanMinhuiElectricityScienceTechnologyDevelopmentCo.,Ltd尊敬的顾客感谢您购买本公司YD-H系列工频耐压测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。A我们的宗旨是不断地改进和完善公司的产品，因此您所使用的u仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用/附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部L_?_联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试A线、

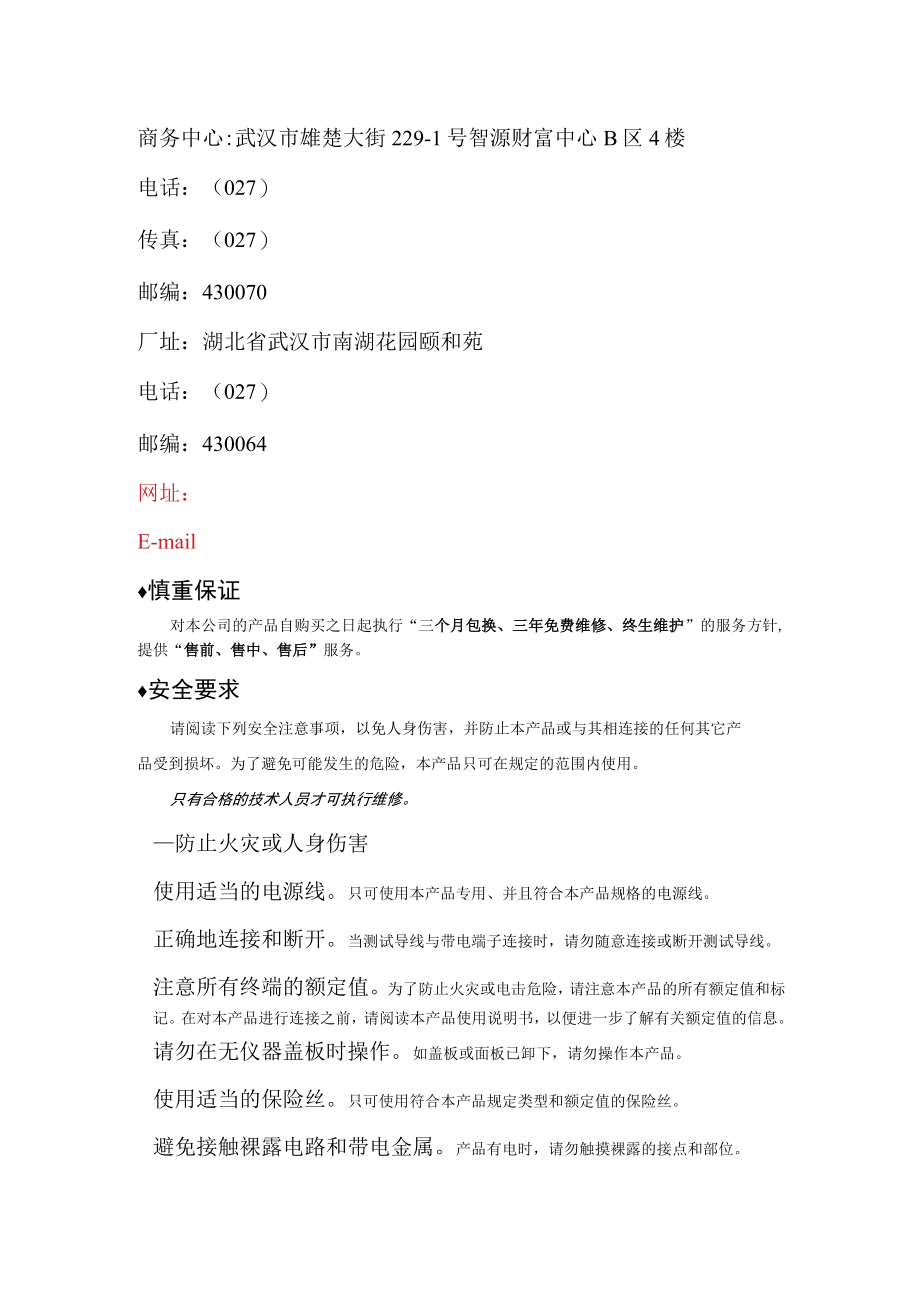

2、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！武汉敏辉电气科技开发有限公司商务中心:武汉市雄楚大街229-1号智源财富中心B区4楼电话：（027）传真：（027）邮编：430070厂址：湖北省武汉市南湖花园颐和苑电话：（027）邮编：430064网址：E-mail慎重保证对本公司的产品自购买之日起执行“三个月包换、三年免费维修、终生维护”的服务方针,提供“售前、售中、售后”服务。安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害使
3、用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在
4、易爆环境中操作。保持产品表面清洁和干燥。一安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。小心:小心字句指出可能造成本产品或其它财产损坏的状况或做法。第一章、产品概述3第二章、产品介绍3第三章、产品使用说明4第一章产品概述本产品采用控制箱与测试电压结合一体设计。电流保护由拔码盘整定，体积小、重量轻。以称小型交流升压器，它是发电站、供配电系统、机电产品生产企业、电力产品科研单位等电力设备相关单位的基本交流耐压试验设备。用于对各种电器产品、电气原件、绝缘材料等进行规定电压下的绝缘强度试验。考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。第二章产品介绍一、产品性能特点：1、仪
5、器的交流绝缘耐压测试对于YDTlIKVA的最高可升至5KVAC,200mAAC;YD-H3KVA的最高可升至5KVAC,600mAACoYD-H5KVA的最高可升至5KV/AC,1A/AC；5KVA以内的仪器输入电压一般都为220V/AC。2、整机采用铝合金机箱便携式设计，抗干扰能力强，结构紧凑，外观精美，解决了容量要求不高，需做交流耐压试验的的场所。3、仪器采用数字拨码盘设计，解决了高压输出电流过流保护的问题，有效的保护了被试品被意外击穿而损坏。同时带有时间设定，可用于需要时间的绝缘耐压场合。4、独特的电压、电流表分布，使操作者一目了然。二、产品技术指标：1、仪器工作电压：220VAC10%
6、2、仪器测试精度：交流电流：L5级交流电压：L5级3、仪器输出范围：输出功率：IKVA3KVA5KVAIKVA3KVA5KVA输出电流：200mA600mAIAIOOmA300mA500mA输出电压：5KV5KV5KVIOKVIOKV10K4、时间设定0-99秒0-99分0-99时5、仪器输出电流设置:IKVA最大不超过200mA、3KVA最大不超过600mA、5KVA最大不超过IA6、外型尺寸(mm):IKVA3KVA5KVA340*250*220350*270*320380*500*7007、重量IKVA3KVA5KVA12Kg25Kg30Kg第三章产品使用说明一、产品使用方法：1、首先连
7、接好输出高压被试品之间测试线，同时用2.5平方以上的裸铜线接好地，以确保人身安全，整定好电流，无设定电流和超过额定电流启动后升压会保护。2、时间设定以拔码盘（拔码开关从右向左分别以0秒、10秒为单位，如“10”秒显示“1”0”）,最长设置为99秒，在试验以前应设定好，这时计时开关不能按下，否则所设定的时间不正确。3、确认接线无误后，插上电源，打开电源开关，这时电源指示灯（绿色）亮，零位指示灯（黄色）亮，如零位指示灯不亮，请将调压器回零。4、黄灯亮后，近“启动”按钮，此时输出指示灯（红色）亮，如不亮，请按“停止/复位”按钮，然后再按“启动”按钮。5、红灯亮后，可开始升压，此时应严格注意高压电压和
8、电流，到额定试验电压时，按一下计时开关。计时开始，直到所设定时间后会自动断开输出高压。如在升压中高压和电流突然不零，说明试品击穿或设定电流太低产生过流保护。6、时间到后，请将调压器调至“零位”，整个试验完毕，关电源开关。二、产品使用环境：1、环境温度：0402、海拔高度：IOOOm3、相对湿度：V85%4、工作场所应无严重影响绝缘的化学性尘埃和爆炸性介质。三、产品注意事项：1、开箱是应检查设备是否完好，有无运输损伤或损坏;2、严格按使用方法操作；3、长期不用应置于干燥、通风、无腐蚀性气体的地方。四、产品装箱清单：1、电源线12、测试线13、说明书14、合格证1根套份份本公司对以上所述有最终解释和说明的权利感谢您对于本公司产品的信赖，欢迎再次使用！!
