《《室内石材及陶瓷板干挂技术规程》草案《石材及陶瓷板室内干挂技术规程》.docx》由会员分享，可在线阅读，更多相关《《室内石材及陶瓷板干挂技术规程》草案《石材及陶瓷板室内干挂技术规程》.docx（36页珍藏版）》请在第壹文秘上搜索。

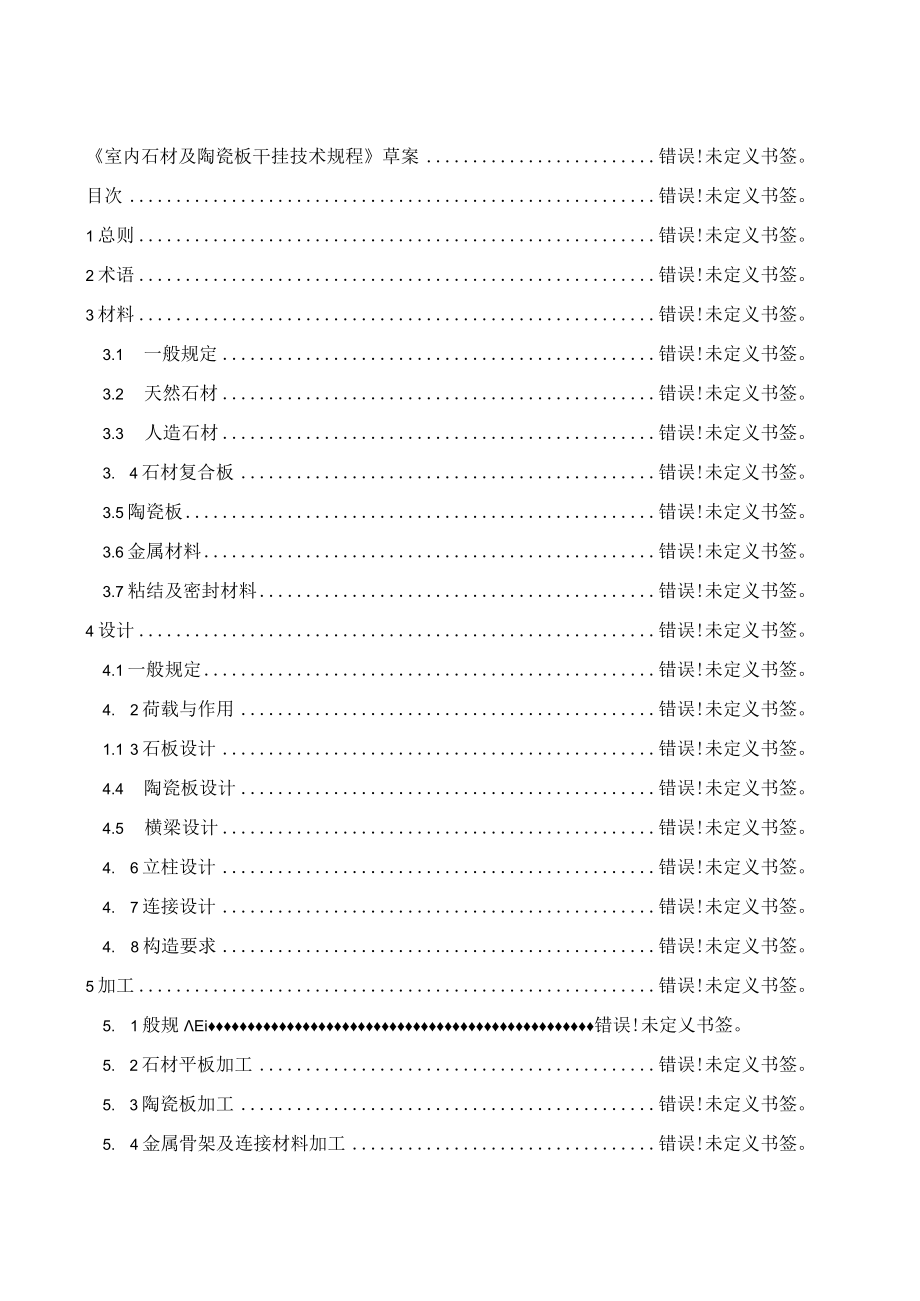

1、室内石材及陶瓷板干挂技术规程草案石材及陶瓷板室内干挂技术规程室内石材及陶瓷板干挂技术规程草案错误!未定义书签。目次错误!未定义书签。1总则错误!未定义书签。2术语错误!未定义书签。3材料错误!未定义书签。3.1 一般规定错误!未定义书签。3.2 天然石材错误!未定义书签。3.3 人造石材错误!未定义书签。3. 4石材复合板错误!未定义书签。3.5陶瓷板错误!未定义书签。3.6金属材料错误!未定义书签。3.7粘结及密封材料错误!未定义书签。4设计错误!未定义书签。4.1一般规定错误!未定义书签。4. 2荷载与作用错误!未定义书签。1.1 3石板设计错误!未定义书签。4.4 陶瓷板设计错误!未定义

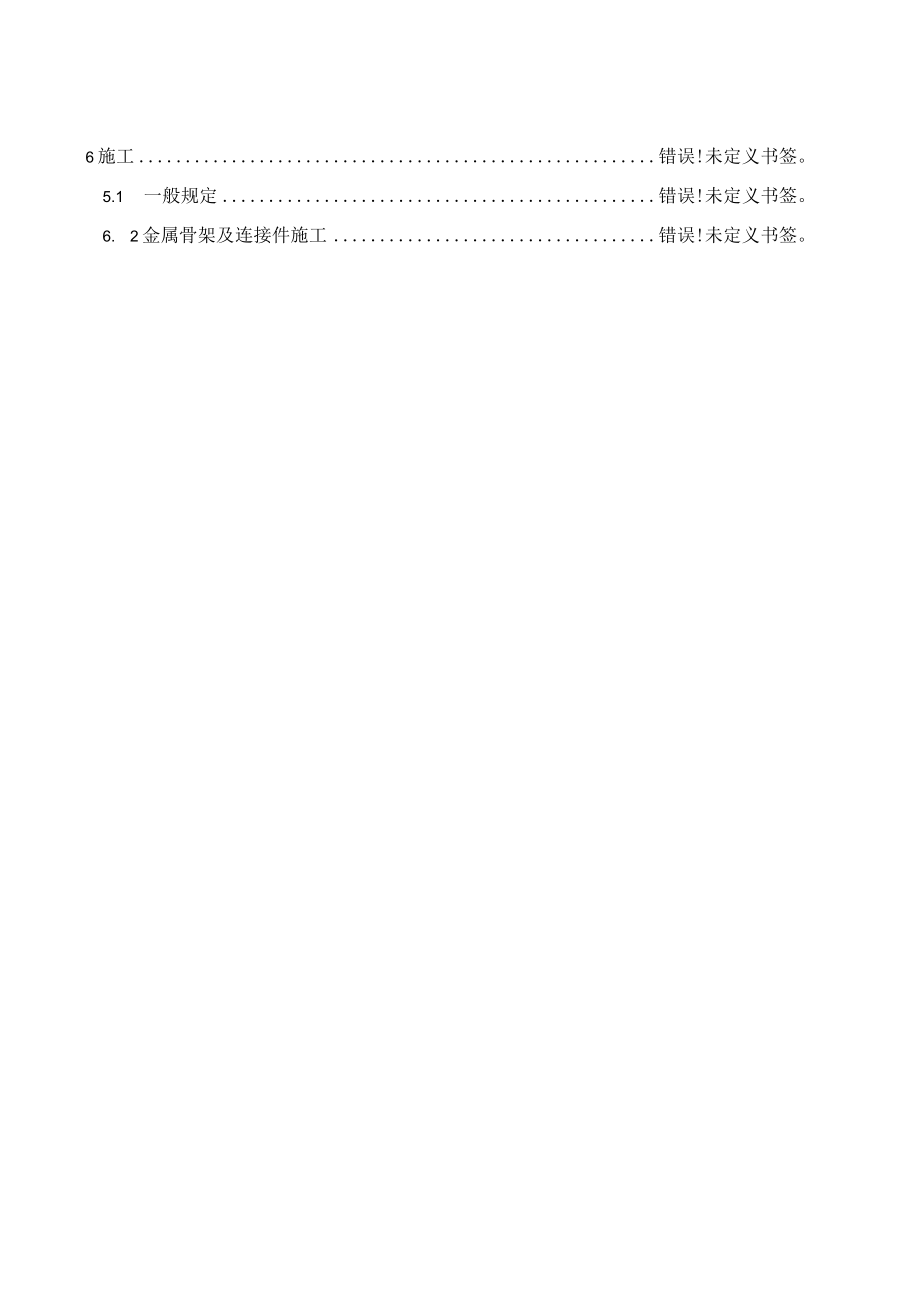

2、书签。4.5 横梁设计错误!未定义书签。4. 6立柱设计错误!未定义书签。4. 7连接设计错误!未定义书签。4. 8构造要求错误!未定义书签。5加工错误!未定义书签。5. 1般规Ei错误!未定乂书签。5. 2石材平板加工错误!未定义书签。5. 3陶瓷板加工错误!未定义书签。5. 4金属骨架及连接材料加工错误!未定义书签。6施工错误!未定义书签。5.1 一般规定错误!未定义书签。6. 2金属骨架及连接件施工错误!未定义书签。6. 3石材及陶瓷板施工6.4吊挂施工7工程验收7. 1一般规定7. 2干挂石材工程.7. 3干挂陶瓷板工程错误!未定义书签。错误!未定义书签,错误!未定义书签 错误!未定义
3、书签, 错误!未定义书签, 错误!未定义书签, 错误!未定义书签附录1总则1. O.1为统一建筑装饰石材及陶瓷板干挂在室内工程中的技术要求，促进石材及陶瓷板干挂工程技术的科学化、规范化应用，保证工程质量和安全，制定本规程。1.0.2本规程适用于石材及陶瓷板室内干挂的材料、设计、加工、施工及验收。1.0.3石材及陶瓷板室内干挂工程除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2术语2. 0.1陶瓷板由黏土和其它无机非金属材料经成形、高温烧成等生产工艺制成的板状陶瓷制品。2. 0.2干挂dryhang采用金属连接件将装饰材料牢固悬挂在结构体上形成饰面的一种挂装施工方法。3. 0.3点挂d
4、ot-dryhang面板通过挂件直接与建筑基体结构点式连接的挂装施工方法。3材料3.1 一般规定3.1.1 石材及陶瓷板中放射物质的限量应满足现行国家标准和行业规范中的相关要求。3.1.2 石材及陶瓷板室内干挂工程所用的材料应符合国家有关安全、防火、耐久性、绿色环保的要求。3.1.3 3石材及陶瓷板室内干挂工程所用的材料应满足设计要求，并符合国家现行产品标准的相关规定且应有出厂合格证。3.1.4 与石材及陶瓷板接触的粘结、密封材料不应对石材及陶瓷板产生污染。3.2 天然石材3.2.1 天然石材应符合国家现行标准天然花岗石建筑板材GB/T18601、天然大理石建筑板材GB/T19766、天然砂岩
5、建筑板材GB/T23452、天然石灰石建筑板材GB/T23453、天然板石GB/T18600或干挂饰面石材及其金属挂件第一部分：干挂饰面石材JC830.1的有关规定，主要性能应符合表3.2.1的规定。表3.2.1-1天然石材主要性能项目技术要求花岗石大理石砂岩石灰石体积密度(g/cm3)22.5622.622.4022.16吸水率()0.60.53.07.5干燥压缩强度(MPa)2100.050.0268.9228.0干燥及水饱和弯曲强度平均值(MPa)28.07.026.923.4干挂石材剪切强度平均值(MPa)21.8621.63N1.6120.79表3.2.1-2石材面板的厚度及面积项目
6、天然花岗石天然大理石天然石灰石砂岩光面板材粗面板材光面板材粗面板材最小厚度(mm)2202320232530单块面积(mbW1.51.51.51.0注：单块面积大于上表时，应采取加强措施。3.3 人造石材3. 3.1人造石材主要包含人造石英石与人造岗石。3. 3.2人造石英石应符合现行行业标准建筑装饰用人造石英石板JG/T463的有关规定，主要性能应符合表3.3.1的规定。表3.3.1人造石英石主要性能项目技术要求墙面线膨胀系数(1/)4X105弯曲强度(MPa)230抗剪强度(MPa)2153. 3.3人造岗石主要性能应符合表3.3.2的规定。表3.3.2人造岗石主要性能项目技术要求有机岗石
7、无机岗石线膨胀系数(1/)4.OXlOs弯曲强度(骨料粒径W6mm)(MPa)216212抗剪强度(MPa)21534石材复合板4. 4.1石材复合板由石材面材和基材组成。4.1.1 石材复合板制作粘结前应按照粘结剂的要求进行相应的表面清洗和化学预处理，板材与粘结剂应具有相容性，不应产生腐蚀、开裂等现象。4.1.2 石材复合板根据基材的不同可分为以下主要形式：1石材瓷砖复合板2石材-石材复合板3石材铝蜂窝复合板4石材-铝塑板复合板5石材吸音材料复合板4.1.3 超薄石材复合板应符合现行国家标准超薄石材复合板GB/T29059的规定。4.1.4 石材铝蜂窝复合板应符合现行行业标准建筑装饰用石材蜂
8、窝复合板JG/T328的有关规定。3.4.6石材铝蜂窝复合板中石材饰面为镜面时，其厚度不宜大于5mm；石材饰面为粗面时,其厚度不宜大于8mro3.4.7石材铝蜂窝复合板的燃烧性能不应低于现行国家标准建筑材料及制品燃烧性能分级GB8624-2012中Bl级的规定。3.5陶瓷板3.5.1陶瓷板的理化性能应符合表3.5.1的规定。表3.5.1陶瓷板的理化性能项目技术指标检查方法吸水率平均值0.5%按GB/T3810.3检查单个值0.6%按GB/T3810.3检查弯曲强度标准值235MPa按JC/T665检查抗剪强度标准值228MPa表面莫氏硬度25按GB2581检查耐腐蚀性耐酸性A级按JC/T665
9、检查耐碱性A级耐污染性三级GB/T3810.14抛光板的光泽度255按GB/T13891检查注：陶瓷板的弯曲强度，平均值不小于35MPa,单个值最低不得小于32MPa.3.5.2陶瓷板的表面质量应符合表3.5.2的规定。表3.5.2陶瓷板的表面质量缺陷名称表面质量要求测试方法分层、开裂、裂纹不允许按GB/T3810.2检查斑点、针孔溶洞、落脏磕碰、坯粉、麻面至少有95%瓷板距2m处目测表面无缺陷且距离板面2m处目测缺陷不明显。按GB/T3810.2检查色差距离瓷板面3.Om处目测色差不明显按GB/T3810.2检查抛光漏磨不允许漏抛不允许砖磨痕、磨划不明显注：1当色差作为装饰目的时，不属缺陷；
10、2陶瓷板的背面和侧面不允许有影响使用的附着物和缺陷；3.6金属材料3.6.1钢材应符合下列要求：1金属骨架采用的钢材技术要求和性能应符合国家标准，其规格、型号应符合设计图纸要求。2石材及陶瓷板室内干挂工程所使用的钢材，应符合下列现行国家标准的规定：1）碳素结构钢GB/T7002）优质碳素结构钢GB/T6993）合金结构钢GB/T30774）低合金结构钢GB/T15915）碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T9126）碳素结构钢和低合金结构钢热轧厚钢板及钢带GB/T32747）结构用无缝钢管GB/T81628）高耐候结构钢GB/T41719）焊接结构用耐候钢GB/T417210）钢结
11、构工程质量检验标准GB5022111）钢结构工程施工及验收规范GB502053石材及陶瓷板室内干挂工程采用的碳素结构钢、低合金结构钢和低合金高强度结构钢时，应采取有效的防腐措施，并符合下列规定：1）采用热浸镀锌防腐蚀处理时，锌膜厚度应符合现行国家标准金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T13912的规定；2）采用其他防腐涂料时，表面处理方法、涂料品种、漆膜厚度及维护年限应符合现行国家标准冷弯薄壁型钢结构技术规范GB50018和钢结构工程施工质量验收规范GB50205的有关规定，并完全覆盖钢材表面和无端部封板的闭口型材的内侧；4采用的不锈钢应采用经固溶处理的奥氏体不锈钢材料，其技
12、术要求和性能试验方法应符合国家现行标准的规定。5 采用碳素结构钢和低合金结构钢的钢种，牌号和质量等级应符合下列现行国家和行业标准的规定。6 钢构件采用冷弯薄壁型钢时，除应符合现行国家标准冷弯薄壁型钢结构技术规范（GB50018-2002）的有关规定外，其壁厚应大于等于2.5mm,强度应按实际工程验算，表面处理应符合本规范第361条的规定。3.6.2钢材焊接材料应符合下列要求：1碳钢焊条应符合现行国家标准碳钢焊条GB/T5117的规定。2低合金钢焊条应符合现行国家标准低合金钢焊条GB/T5118的规定。3. 6.3金属锚固件应符合下列规定：1膨胀螺栓应按设计规格、型号选用，符合膨胀螺栓JB/ZQ
13、4763的规定。2化学锚栓应符合下列规定：1）宜选用环氧型化学锚栓。2）化学锚栓应具有耐酸碱、耐低温、耐老化等性能。3）其他要求应符合现行行业标准化学锚栓JB/ZQ4757的规定。3.6.4紧固件应符合下列标准的规定：1紧固件螺栓和螺钉GB/T5277;2十字槽盘头螺钉GB/T818;3紧固件机械性能螺栓螺钉和螺柱GB/T3098.1;4紧固件机械性能螺母粗牙螺纹GB/T3098.2;5紧固件机械性能螺母细牙螺纹GB/T3098.4;6紧固件机械性能螺栓自攻螺钉GB/T3098.5;7紧固件机械性能不锈钢螺钉和螺柱GB/T3098.6;8紧固件机械性能不锈钢螺母GB/T3098.15.3.6.
14、5挂件应符合下列规定：1石材挂接用挂件应符合现行行业标准干挂饰面石材及其金属挂件第2部分：金属挂件JC830.2的规定。2铝合金挂件应使用高精度级材料。3蜂窝复合板应使用配套的专用金属挂件。4金属锚栓应符合现行行业标准混凝土用膨胀型、扩孔型建筑锚栓JG/T160的规定。5背栓应采用奥氏体型不锈钢制作。3.7粘结及密封材料1.1.1 7.1粘结材料应符合下列规定：1环氧胶粘剂应符合现行行业标准干挂石材幕墙用环氧胶粘剂JC887的有关规定，主要性能应符合表3.7.1的规定。表3.7.1环氧胶粘剂主要性能项目技术要求不挥发物含量（）（105C恒温18Omin）299弯曲弹性模量（MPa）22000拉剪强度（MPa）28.0压剪强度（MPa）石
