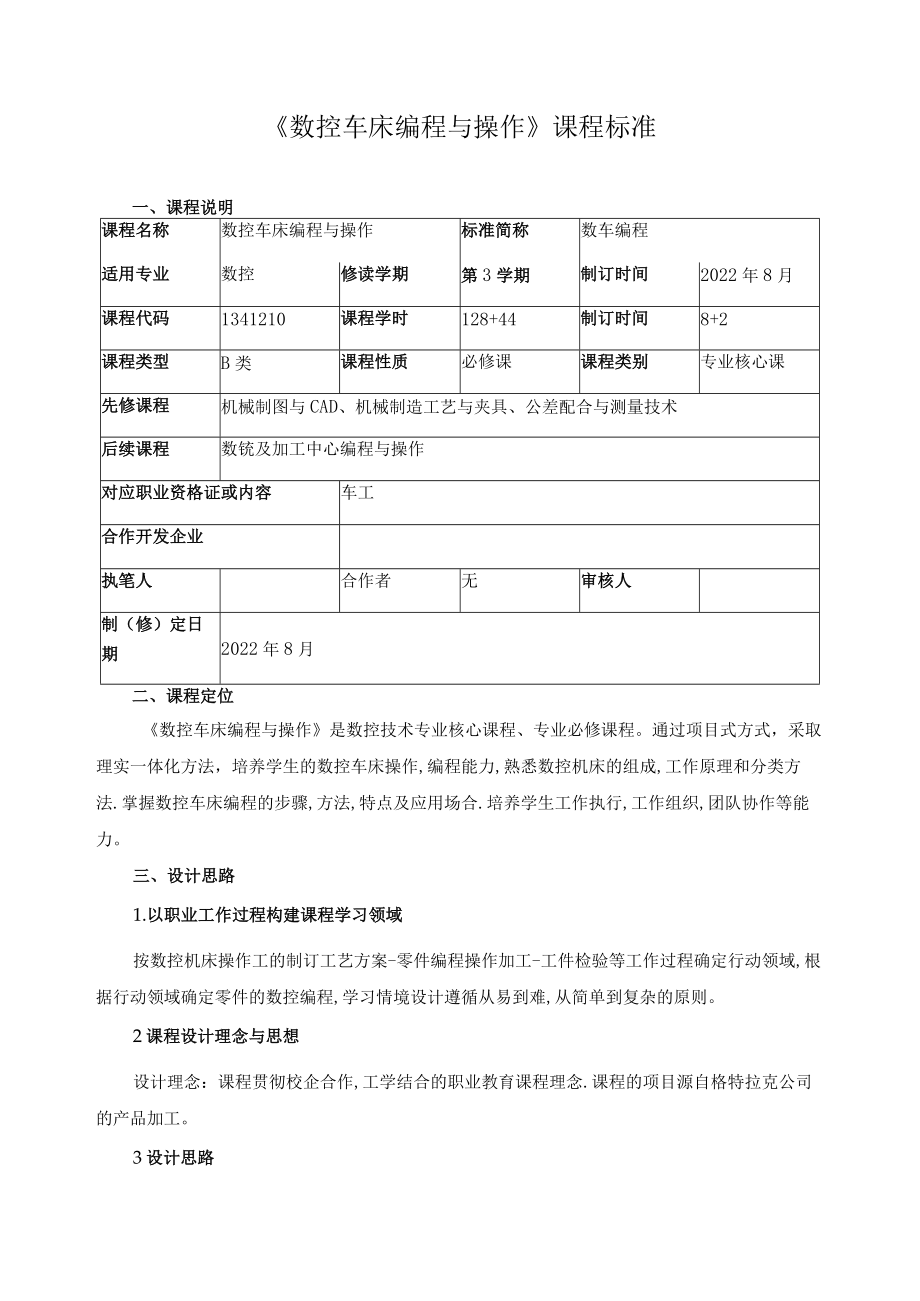

1、数控车床编程与操作课程标准一、课程说明课程名称数控车床编程与操作标准简称数车编程适用专业数控修读学期第3学期制订时间2022年8月课程代码1341210课程学时128+44制订时间8+2课程类型B类课程性质必修课课程类别专业核心课先修课程机械制图与CAD、机械制造工艺与夹具、公差配合与测量技术后续课程数铳及加工中心编程与操作对应职业资格证或内容车工合作开发企业执笔人合作者无审核人制(修)定日期2022年8月二、课程定位数控车床编程与操作是数控技术专业核心课程、专业必修课程。通过项目式方式,采取理实一体化方法,培养学生的数控车床操作,编程能力,熟悉数控机床的组成,工作原理和分类方法.掌握数控车床

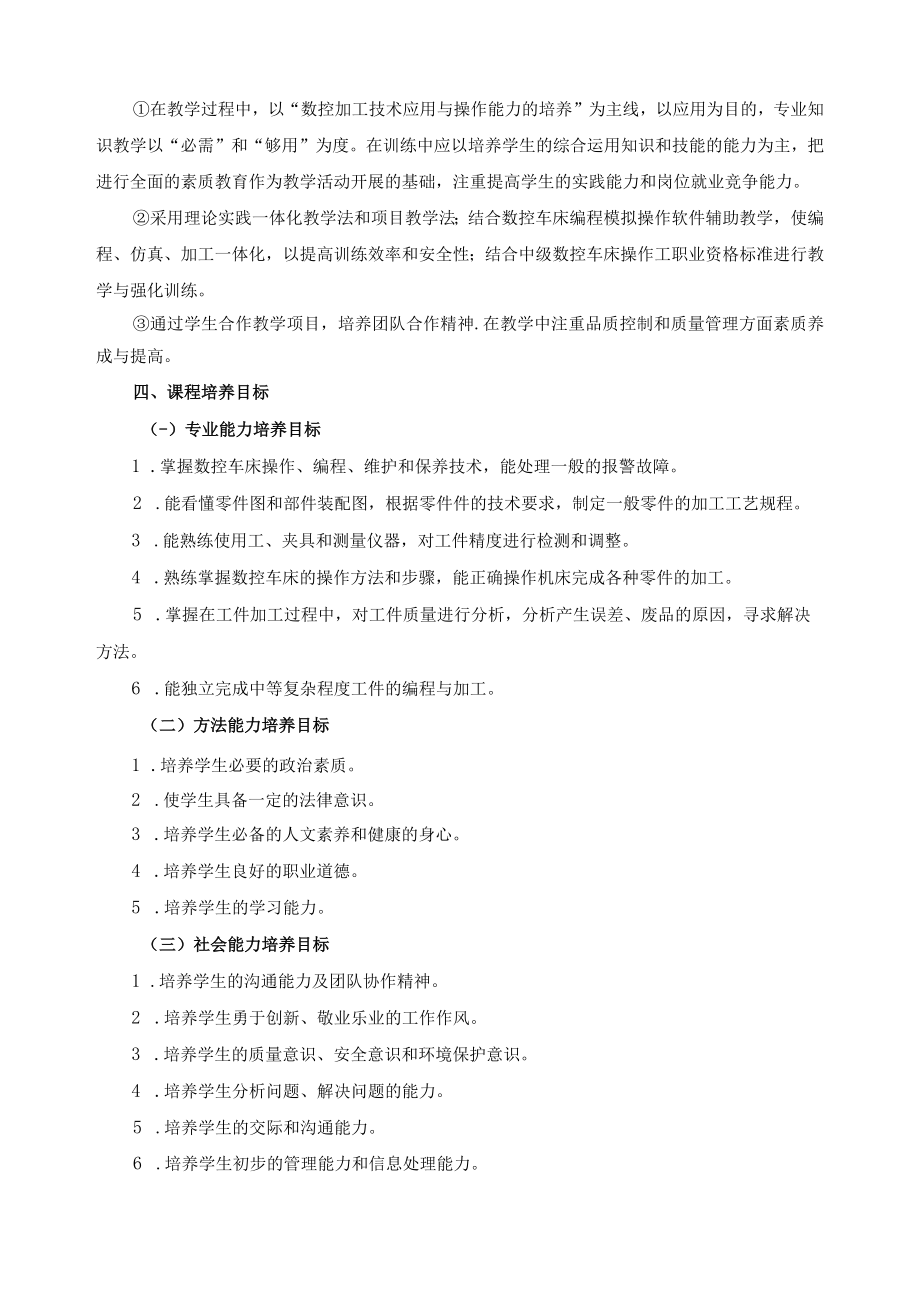

2、编程的步骤,方法,特点及应用场合.培养学生工作执行,工作组织,团队协作等能力。三、设计思路1.以职业工作过程构建课程学习领域按数控机床操作工的制订工艺方案-零件编程操作加工-工件检验等工作过程确定行动领域,根据行动领域确定零件的数控编程,学习情境设计遵循从易到难,从简单到复杂的原则。2课程设计理念与思想设计理念:课程贯彻校企合作,工学结合的职业教育课程理念.课程的项目源自格特拉克公司的产品加工。3设计思路在教学过程中,以“数控加工技术应用与操作能力的培养”为主线,以应用为目的,专业知识教学以“必需”和“够用”为度。在训练中应以培养学生的综合运用知识和技能的能力为主,把进行全面的素质教育作为教学

3、活动开展的基础,注重提高学生的实践能力和岗位就业竞争能力。采用理论实践一体化教学法和项目教学法;结合数控车床编程模拟操作软件辅助教学,使编程、仿真、加工一体化,以提高训练效率和安全性;结合中级数控车床操作工职业资格标准进行教学与强化训练。通过学生合作教学项目,培养团队合作精神.在教学中注重品质控制和质量管理方面素质养成与提高。四、课程培养目标(-)专业能力培养目标1 .掌握数控车床操作、编程、维护和保养技术,能处理一般的报警故障。2 .能看懂零件图和部件装配图,根据零件件的技术要求,制定一般零件的加工工艺规程。3 .能熟练使用工、夹具和测量仪器,对工件精度进行检测和调整。4 .熟练掌握数控车床

4、的操作方法和步骤,能正确操作机床完成各种零件的加工。5 .掌握在工件加工过程中,对工件质量进行分析,分析产生误差、废品的原因,寻求解决方法。6 .能独立完成中等复杂程度工件的编程与加工。(二)方法能力培养目标1 .培养学生必要的政治素质。2 .使学生具备一定的法律意识。3 .培养学生必备的人文素养和健康的身心。4 .培养学生良好的职业道德。5 .培养学生的学习能力。(三)社会能力培养目标1 .培养学生的沟通能力及团队协作精神。2 .培养学生勇于创新、敬业乐业的工作作风。3 .培养学生的质量意识、安全意识和环境保护意识。4 .培养学生分析问题、解决问题的能力。5 .培养学生的交际和沟通能力。6

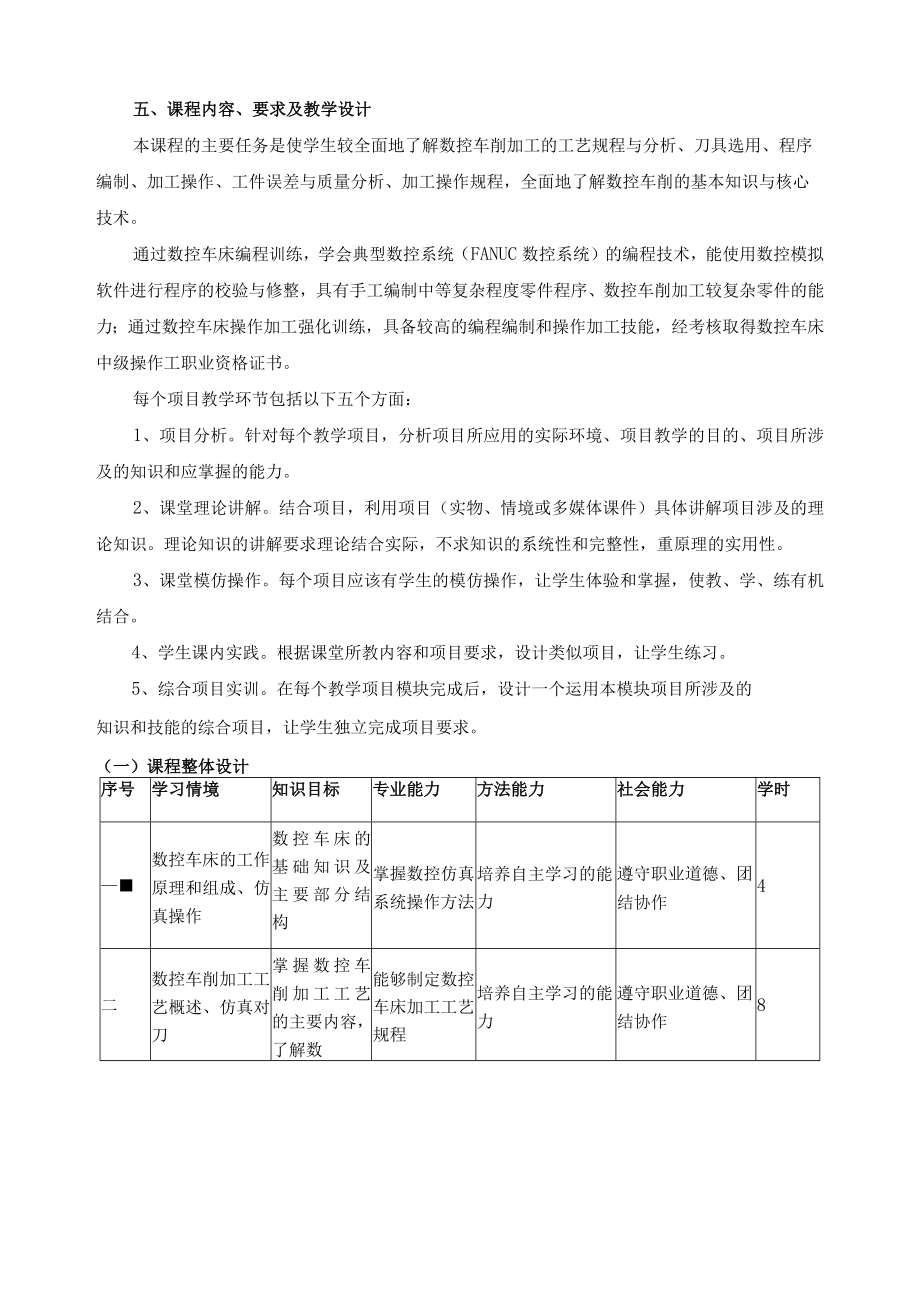

5、.培养学生初步的管理能力和信息处理能力。五、课程内容、要求及教学设计本课程的主要任务是使学生较全面地了解数控车削加工的工艺规程与分析、刀具选用、程序编制、加工操作、工件误差与质量分析、加工操作规程,全面地了解数控车削的基本知识与核心技术。通过数控车床编程训练,学会典型数控系统(FANUC数控系统)的编程技术,能使用数控模拟软件进行程序的校验与修整,具有手工编制中等复杂程度零件程序、数控车削加工较复杂零件的能力;通过数控车床操作加工强化训练,具备较高的编程编制和操作加工技能,经考核取得数控车床中级操作工职业资格证书。每个项目教学环节包括以下五个方面:1、项目分析。针对每个教学项目,分析项目所应用

6、的实际环境、项目教学的目的、项目所涉及的知识和应掌握的能力。2、课堂理论讲解。结合项目,利用项目(实物、情境或多媒体课件)具体讲解项目涉及的理论知识。理论知识的讲解要求理论结合实际,不求知识的系统性和完整性,重原理的实用性。3、课堂模仿操作。每个项目应该有学生的模仿操作,让学生体验和掌握,使教、学、练有机结合。4、学生课内实践。根据课堂所教内容和项目要求,设计类似项目,让学生练习。5、综合项目实训。在每个教学项目模块完成后,设计一个运用本模块项目所涉及的知识和技能的综合项目,让学生独立完成项目要求。(一)课程整体设计序号学习情境知识目标专业能力方法能力社会能力学时数控车床的工作原理和组成、仿真

7、操作数控车床的基础知识及主要部分结构掌握数控仿真系统操作方法培养自主学习的能力遵守职业道德、团结协作4二数控车削加工工艺概述、仿真对刀掌握数控车削加工工艺的主要内容,了解数能够制定数控车床加工工艺规程培养自主学习的能力遵守职业道德、团结协作8控车床削所用的刀具和夹具。三数控车削编程基础知识、仿真操作数控车削常用的程序段格式掌握数控车削编程的方法培养自主学习的能力遵守职业道德、团结协作4四数控车床基本操作掌握数控车床的面板按钮功能掌握数控车床基本操作培养自主学习的能力遵守职业道德、团结协作8五直线、圆弧插补指令编程及加工快速定位指令G00、直线插补指令GOK圆弧插补指令G02/G03指令的编程格

8、式初步掌握手工编程的方法与步骤,特别是工艺分析及加工方式选择的方法培养自主学习的能力遵守职业道德、团结协作8六单一固定循环指令编程及加工G90、G94指令的编程格式及特点掌握简单形面的加工方法培养自主学习的能力遵守职业道德、团结协作16七公、英制螺纹的编程及加工螺纹加工中参数计算;掌握螺纹加工指令G92、G76的编程格式及特点掌握数控车床加工螺纹的方法、加工工艺规程培养自主学习的能力遵守职业道德、团结协作8A复合循环指令编程及加工复合循环G70G75指令的编程规则和方法能正确运用各指令代码编制较复杂零件的车削加工程序,能正确选择和安装刀具,制定工件的车削加工工艺培养自主学习的能力遵守职业道德、

9、团结协作24规程。学习数控车削加工中的数值计算方法。九复合练习进一步巩固、熟练、提高在前面各课题中所获得的编程知识、加工工艺知识进一步巩固、熟练、提高在前面各课题中所获得的操作技能培养自主学习的能力遵守职业道德、团结协作16十子程序编程及加工数控系统子程序常用指令、编程方法掌握数控系统子程序常用指令编程技能技巧培养自主学习的能力遵守职业道德、团结协作8十一刀尖圆弧半径编程及加工刀具半径补偿指令G40、G41、G42掌握数控车削加工中刀具半径补偿编程方法培养自主学习的能力遵守职业道德、团结协作8十二强化训练一中级数控车削加工加工轴类、盘类、套筒类、组合件等零件编程思路掌握工件精度测验与测量方法,

10、能够根据测量结果分析产生误差的原因,以及通过修正刀具补偿值和修正程序来减少加工误差的方法培养自主学习的能力遵守职业道德、团结协作12十三复习与机动培养自主学习的能力遵守职业道德、团结协作4十四数控车加工实训(2周)培养自主学习的能力遵守职业道德、团结协作44合计讲授64学时、实践58学时、复习与习题课6学时、整周实训44学时,共128+44学时(二)课程学习单元内容与要求学习单元情境设计单元名称数控车床的工作原理和组成、仿真操作学时4学习要求掌握数控车床的基础知识及主要部分结构,了解数控车床的文明生产和安全操作技术知识、仿真基本操作任务分解任务1数控车床加工特点、分类与结构任务2车床数控系统主

11、要功能介绍,数控车床文明生产和安全操作技术任务3数控车仿真软件基本操作学习单元情境设计单元名称数控车削加工工艺E述、仿真对刀学时8学习要求掌握数控车削加工工艺的主要内容及数控车床加工工艺规程的制定,了解数控车床削所用的刀具和夹具;仿真对刀任务分解任务1数控车床加工工艺的主要内容任务2数控车床加工工艺的制定任务3数控车仿真软件对刀学习单元情境设计单元名称数控车削编程基础知识、仿真操作学时4学习要求掌握数控车削编程的方法,数控车削常用的程序段格式,了解典型数;的指出代码及部分指令的编程要点控系统任务分解任务1数控编程的内容、种类,程序的构成任务2部分功能指令的编程要点任务3数控车仿真软件对刀学习单

12、元情境设计单元名称数控车床基本操作学时8学习要求熟练掌握FANUC系统数控车床的操作方法,熟练掌握试车削前做的各种准备工作任务分解任务1数控车床的面板介绍任务2数控车床的操作方法与步骤学习单元情境设计单元名称直线、圆弧插补编程及加工学时8学习要求学会快速定位指令GOO,直线插补指令GOl、圆弧插补指令G02/G03指令的编程格式;初步掌握手工编程的方法与步骤,特别是工艺分析及加工方式选择的方法;任务分解任务1快速定位指令G00、直线插补指令G01、圆弧插补指令G02/G03指令的编程格式任务2精加工车削外圆、端面和台阶学习单元情境设计单元名称单一固定循环指令编程及加工学时16学习要求掌握内/外

13、圆柱、内/外圆锥粗加工中固定循环功能的应用,G90、G94指令的编程格式及特点,掌握简单形面的加工方法。任务分解任务1G90、G94指令的编程格式及特点任务2圆锥小轴的编程与加工学习单元情境设计单元名称公、英制螺纹的编程及加工学时8学习要求掌握数控车床加工螺纹的方法、加工工艺规程,以及螺纹加工中参数计算;掌握螺纹加工指令G92、G76的编程格式及特点。任务分解任务1指令G92、G76的编程格式及特点任务2外螺纹轴的编程与加工学习单元情境设计单元名称复合循环指令编程及加工学时24学习要求掌握复合循环G70-G75指令的编程规则和方法,能正确运用各指令代码编制较复杂零件的车削加工程序,能正确选择和

14、安装刀具,制定工件的车削加工工艺规程。学习数控车削加工中的数值计算方法。任务分解任务1车削练习零件一(用G71、G70递增型轴类零件)任务2练习零件二异(成)形面零件车削加工(G73、G70等)任务3练习零件三(G72、G75等)学习单元情境设计单元名称复合练习学时16学习要求通过复合练习的训练项目,进一步巩固、熟练、提高在前面各课题中所获得的编程知识、加工工艺知识和操作技能,并把这些知识和技能综合、连贯起来,适应本工种技术岗位的生产需要,加深对加工程序的编制过程及加工工艺路线制订的设计思想,养成安全、文明生产的习惯。任务分解任务1球头销编程与加工任务2点焊机电极头编程与加工学习单元情境设计单元名称子程序编程及车削加工学时8学习要求掌握数控系统子程序常用指令、编程方法及编程技能技巧;结合前面课题所学的复合循环编程与加工技术,进一步掌握工件内外圆锥及沟槽粗、精加工程序的设计思想。任务分解任务1数控系统子程序常
