1、一、作业名称：地面变电所高低压电气设备检修二、施工时间：年月曰三、施工负责人：四、主要参加施工人员：XXX、XXX等X人五、工作内容1 .对配电柜各继电器、接触器和断路器等认真逐项检查，内部连线及主、辅助接点紧固牢靠，对配电柜及电气设备除尘。2 .对毁坏和指示不准的电流表、电压表要及时更换六、工作标准及要求：1 .隔离开关瓷瓶无伤痕，绝缘电阻用2500V摇表测得的数值不低于IOOOMQ02 .交流耐压试验不低于32kVo断口绝缘耐压水平高于合闸绝缘水平10%以上。3 .触头、刀闸、接线座应固定可靠，导电良好。4 .母线连接接触良好，紧固可靠。5 .熔断器管无裂纹和闪络痕迹，安装牢固可靠，指示器

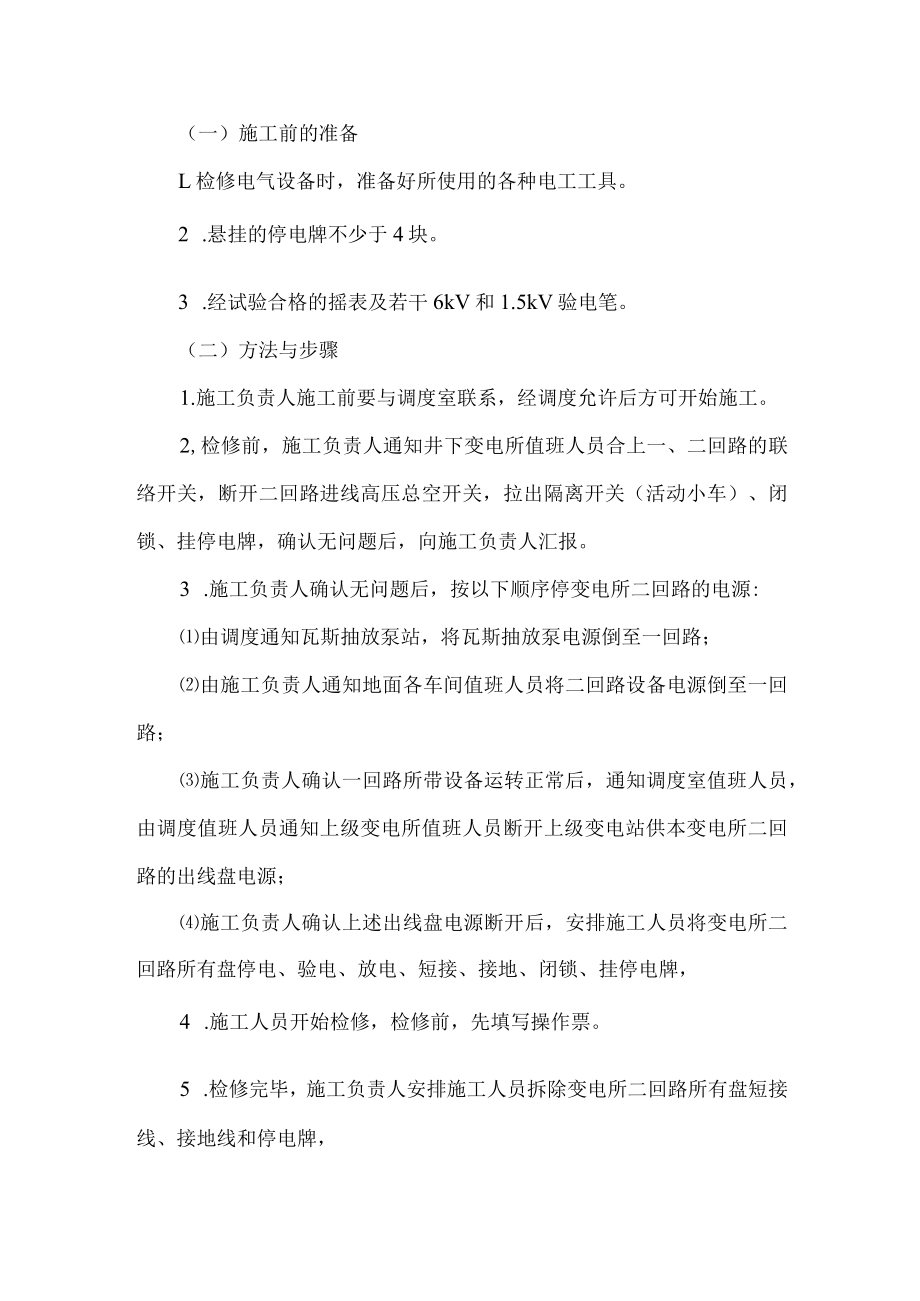

2、显示正确。保护插件安装处，防止自行松脱的装置，应完整有效。紧固用的螺栓、螺母须有防止松脱的措施。真空断路器真空管无裂纹、点蚀,清洁无污秽，紧固件齐全紧固、无损坏。六、施工方法与步骤：（一）施工前的准备L检修电气设备时，准备好所使用的各种电工工具。2 .悬挂的停电牌不少于4块。3 .经试验合格的摇表及若干6kV和1.5kV验电笔。（二）方法与步骤1.施工负责人施工前要与调度室联系，经调度允许后方可开始施工。2,检修前，施工负责人通知井下变电所值班人员合上一、二回路的联络开关，断开二回路进线高压总空开关，拉出隔离开关（活动小车）、闭锁、挂停电牌，确认无问题后，向施工负责人汇报。3 .施工负责人确认

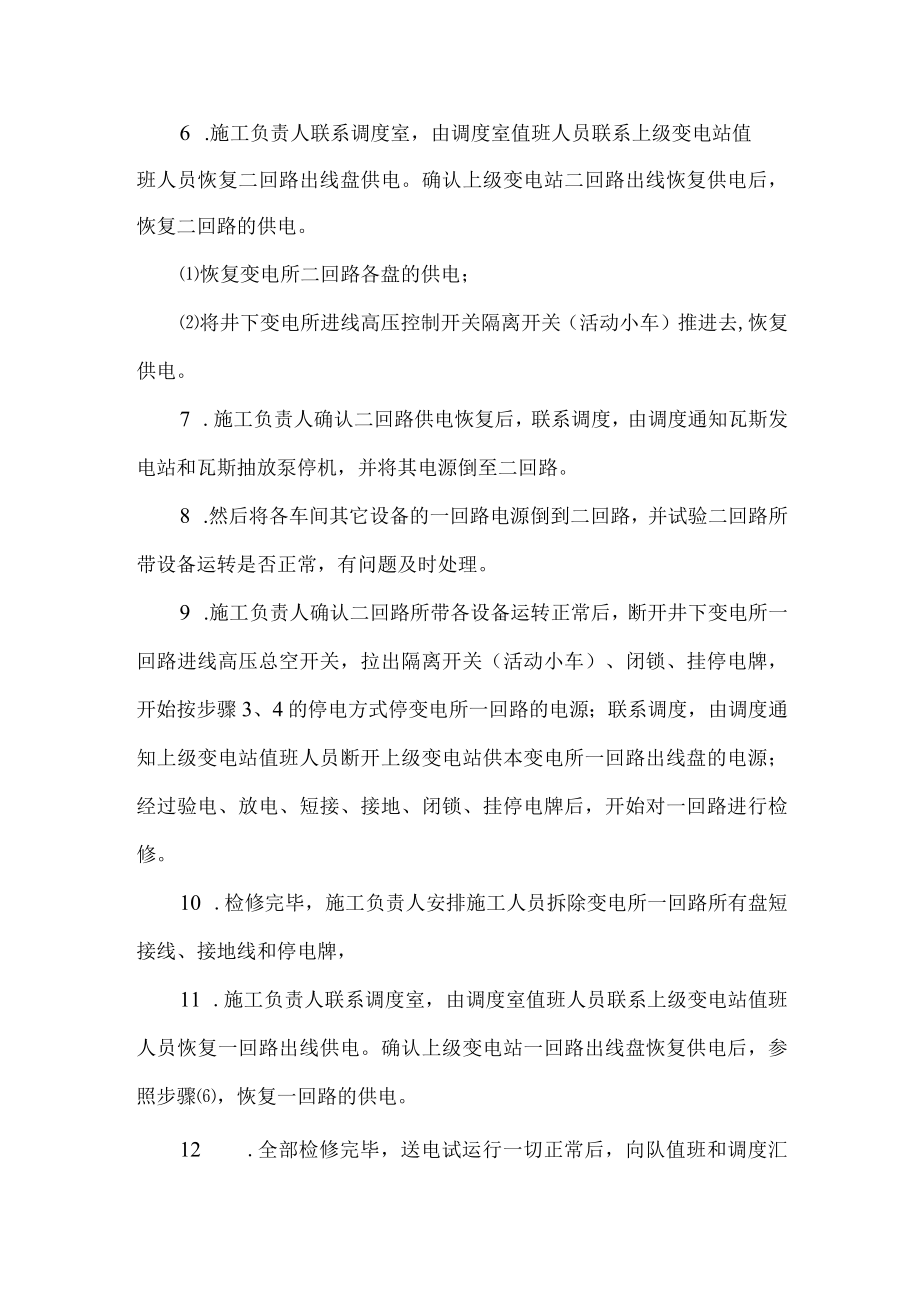

3、无问题后，按以下顺序停变电所二回路的电源:由调度通知瓦斯抽放泵站，将瓦斯抽放泵电源倒至一回路；由施工负责人通知地面各车间值班人员将二回路设备电源倒至一回路；施工负责人确认一回路所带设备运转正常后，通知调度室值班人员，由调度值班人员通知上级变电所值班人员断开上级变电站供本变电所二回路的出线盘电源；施工负责人确认上述出线盘电源断开后，安排施工人员将变电所二回路所有盘停电、验电、放电、短接、接地、闭锁、挂停电牌，4 .施工人员开始检修，检修前，先填写操作票。5 .检修完毕，施工负责人安排施工人员拆除变电所二回路所有盘短接线、接地线和停电牌，6 .施工负责人联系调度室，由调度室值班人员联系上级变电站值
4、班人员恢复二回路出线盘供电。确认上级变电站二回路出线恢复供电后，恢复二回路的供电。恢复变电所二回路各盘的供电；将井下变电所进线高压控制开关隔离开关（活动小车）推进去,恢复供电。7 .施工负责人确认二回路供电恢复后，联系调度，由调度通知瓦斯发电站和瓦斯抽放泵停机，并将其电源倒至二回路。8 .然后将各车间其它设备的一回路电源倒到二回路，并试验二回路所带设备运转是否正常，有问题及时处理。9 .施工负责人确认二回路所带各设备运转正常后，断开井下变电所一回路进线高压总空开关，拉出隔离开关（活动小车）、闭锁、挂停电牌，开始按步骤3、4的停电方式停变电所一回路的电源；联系调度，由调度通知上级变电站值班人员断
5、开上级变电站供本变电所一回路出线盘的电源；经过验电、放电、短接、接地、闭锁、挂停电牌后，开始对一回路进行检修。10 .检修完毕，施工负责人安排施工人员拆除变电所一回路所有盘短接线、接地线和停电牌，11 .施工负责人联系调度室，由调度室值班人员联系上级变电站值班人员恢复一回路出线供电。确认上级变电站一回路出线盘恢复供电后，参照步骤，恢复一回路的供电。12 .全部检修完毕，送电试运行一切正常后，向队值班和调度汇报。13 .试运行正常后，清理现场并检查随身所携带工具，确保工具不遗留在施工现场，搞好文明生产工作。七、安全技术措施1 .对施工中有可能危及施工人员人身安全的技术防范措施凡参加检修的所有人员
6、，必须按时参加班前会，认真听取本措施的贯彻，并签字。凡未听取本措施的贯彻任务不明确、精神状态不佳者、班前喝酒者，严禁参加检修。检修所用的材料、配件和防护用品必须提前准备，保质保量,确保检修的按时开工。对双回路供电要有防止反送电措施。施工前要按照要求，填写工作票和操作票。施工负责人安排专人负责停送电和摘挂停电牌，每次操作完毕无误后，向施工负责人汇报。检修前，施工负责人必须向调度汇报检修内容及影响范围，在接到调度室通知后方可施工。检修完毕后恢复供电，并向调度汇报,听从调度指挥。操作时，必须严格执行停电、验电、放电、短接、接地、闭锁、挂停电牌等规定，操作高压电气设备时，操作人员必须戴合格的绝缘手套，
7、穿合格的电工绝缘橡胶靴或站在绝缘台上，无检修负责人的许可，严禁任何人员恢复送电。施工负责人要统筹兼顾，全盘考虑，统一指挥，协调好各个施工项目之间的作业顺序、相互关系，确保各施工项目之间不发生相互影响和冲突，以防发生意外事故。各施工项目作业完毕后，负责人必须组织有关人员进行验收,保证检修质量，不留隐患。经试运，确认无问题后，填写检修记录,清理现场，将各种设备恢复到正常状态，向队、调度室汇报。检修期间，重要用户单回路运转时，应派专人固守控制开关，发生跳闸时及时送电。2 .设备事故预想及防范处理措施设事故预想：另一回路发生跳闸事故防范处理措施：立即试送电，并判断故障原因及影响时间；若长时间不能恢复供电，则立即启动重大事故预案。影响范围：一回路：压风机一回路、下井一回路、瓦斯抽放泵一回路、风机一回路、主井绞车一回路等重要设备和车间。二回路：压风机二回路、下井二回路、瓦斯抽放泵二回路、风机二回路、主井绞车二回路等重要设备和车间。
