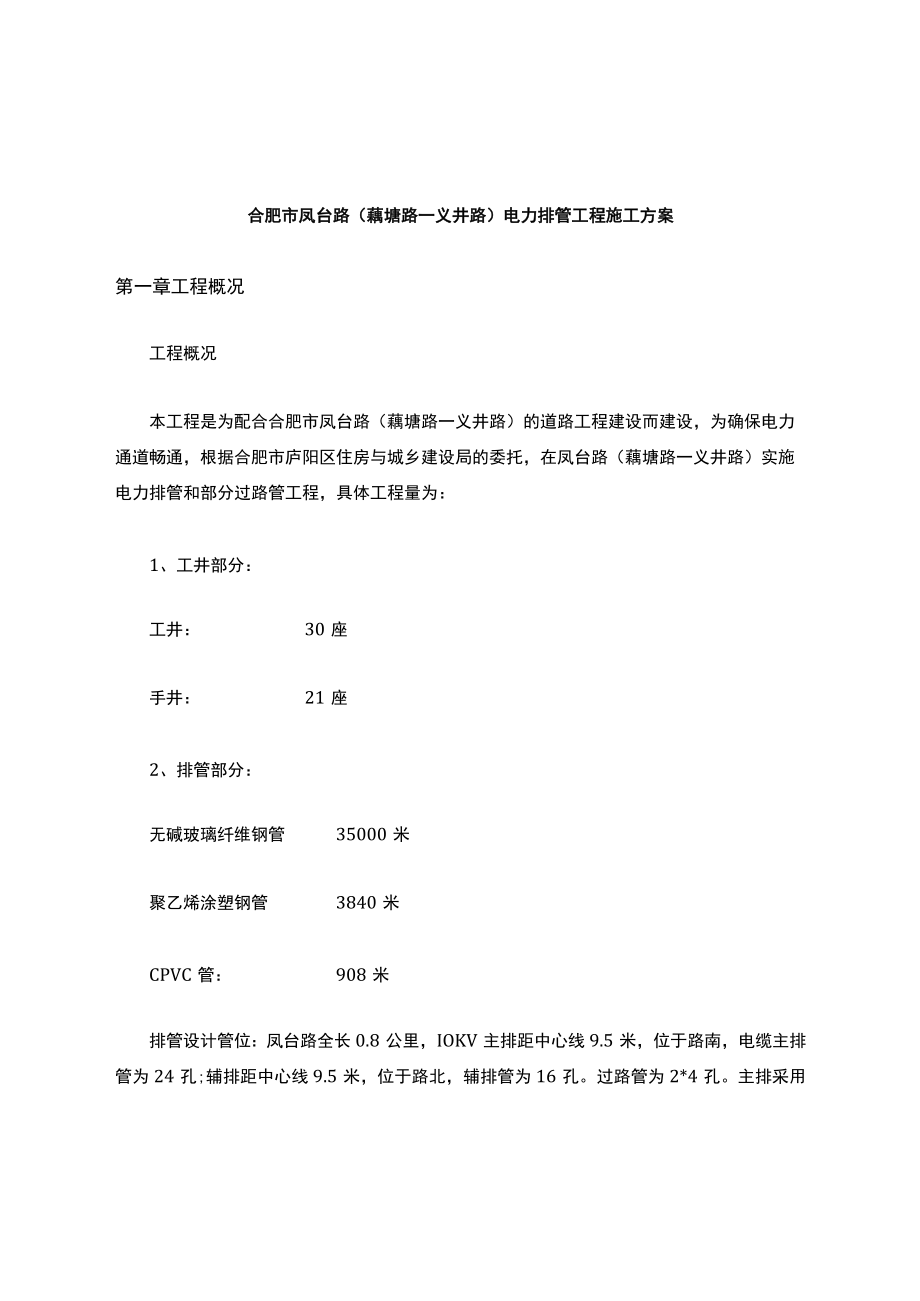

1、合肥市凤台路（藕塘路一义井路）电力排管工程施工方案第一章工程概况工程概况本工程是为配合合肥市凤台路（藕塘路一义井路）的道路工程建设而建设，为确保电力通道畅通，根据合肥市庐阳区住房与城乡建设局的委托，在凤台路（藕塘路一义井路）实施电力排管和部分过路管工程，具体工程量为：1、工井部分：工井：30座手井：21座2、排管部分：无碱玻璃纤维钢管35000米聚乙烯涂塑钢管3840米CPVC管：908米排管设计管位：凤台路全长0.8公里，IOKV主排距中心线9.5米，位于路南，电缆主排管为24孔;辅排距中心线9.5米，位于路北，辅排管为16孔。过路管为2*4孔。主排采用无碱玻璃纤维钢管150（内径）*7mm
2、壁厚，过路排管采用敷设聚乙烯涂塑钢管150（内径），壁厚4.5mmoCPVC管150（内径），壁厚6.5mmo第二章各分部分项工程的主要施工方法一、施工技术措施L电缆排管的施工技术措施1.1 采用挖掘机开挖，人工配合的方法进行电缆沟槽基础施工，沟槽基础形成后由人工整平并进行地板佐的浇筑。1.2 电缆排管的铺设和埋砂全部由人工进行逐层管间间距和埋砂厚度要求符合设计尺寸，必须使砂和排管形成密实的整体。1.3 电缆埋设完毕后进行土方回填回填时分层进行。每层厚度不超过15Cm由人工进行夯实。余土由汽车运至弃置场。2、电缆井的施工技术措施2.1 由挖掘机开挖出基础,然后由人工平整并浇筑碎地板。2.2 人
3、工砌筑电缆井墙体并按设计要求预埋L10010电缆支架。2.3 电缆井压顶部分使用现浇方式进行。钢摸板的高度和宽度必须符合设计尺寸支撑要牢固，摸板稳固。浇筑时振捣密实，严禁漏振。2.4 盖板全部预制，安装时采用机械吊装，人工配合。盖板安装完后进行土方回填并夯实，余土运至弃置场。混凝土构件的制作工艺流程钢模制作T刷脱模剂一钢筋制作安装T混凝土的浇筑T脱模T养生一集中堆放本公司拟在本公司预制厂进行盖板构件的生产。如业主要求订购，我方将经过周密查找并筛选出合格的供应商，与之签定供应合同。二、各分项工程施工顺序L电缆排管的施工Jll页序Ll测量放线。2.5 沟槽土方开挖及底板碎浇筑。13电缆排管的铺设。
4、2.6 方回填夯实、余土弃运。2、电缆检查井的施工顺序2.1 底板基础开挖及碎浇筑。2.2 砌筑墙体及预埋铁件制安。2.3 压顶现浇。2.4 盖板的安装。2.5 土方回填夯实、余土弃运。三、总体施工安排本工程的主要分项工程分别为施工准备、电缆排管施工、电缆检查井施工、构件预制安装等四项工程施工。各分项工程总体施工安排如下：L施工准备1.1 搭建临时设施包括办公室、会议室、管理人员宿舍、工人宿舍、仓库和食堂拌和场等。主要安排在施工准备阶段，计划5天完成，即安排在开工后第1天第5天内完成。1.2 、余土弃置场及其施工便道的施工安排在施工准备阶段，计划5天完成，即开工后第1天第5天完工。2、电缆排管
5、施工2、1沟槽基础施工采用机械开挖，人工配合的方法施工。2、2电缆管群施工采用人工为主，机械辅助的方法施工。主要安排在开工后第6天第85天、历时80天。3、电缆检查井施工3.1电缆井施工安排在开工后第8天第85天施工，历时78天。4、竣工收尾：安排在开工后第86天第90天进行,历时5天。四、主要工程项目的施工方法一、电缆排管的施工方法1.1 施工测量放样在施工前的准备工作阶段，即组织技术人员对业主交付的平面控制点和水准点进行复测，按150米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差小于规范要求。高程控制底板高程放样均采用北京光学仪器厂生产的BJDZS3型自动安平水准仪测量。施工控
6、制网及施工水准起算点均应设置在不受干扰，牢固可靠，且通视条件良好，便于控制的地方。在按图控制轴缔口高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。1.2 沟槽施工1.2.1 沟槽土方开挖沟槽施工采用梯形断面开挖，以机械为主，人工配合。采用直槽形式开挖。在开挖时严格控制沟底设计标高，机械开挖应保留IOCm用人工清底，以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。开挖时做好基坑排水工作，两侧对称挖排水沟的截面积15CmXI5cm为宜。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保
7、混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡，确保槽底作业面。1.2.2 沟槽混凝土底板施工施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝土标号为C15,采用商品混凝土,厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护，确保混凝土的强度。沟槽底板应3%。朝排水方向放坡，以便电缆沟的排水。1.23电缆排管的铺设在混凝土底板上平铺IOCm厚的中砂垫层，再铺设电缆排管，并在管沟管间空隙填砂，用木棒捣实，使砂在管外壁形成圆弧状管床。排管的铺
8、设，每段的接头要错开布置，保证连接严密，不得有砂粒渗入。管群铺设好后，每孔内穿入8#铁丝一根，以便今后穿线。依照施工要求进行逐层排管的铺设，待最上层排管铺设完后，再铺IOCm厚的中砂垫层。最后采用灌水的方法将砂进一步沉降，使砂与电缆排管形成密实的整体。1.2.4土方回填电缆排管铺设完工后，进行土方回填，以机械为主，人工配合。分层回填，每层厚度为15Cm,并进行夯实。回填的高度与主体道路路面高程吻合。余土用自卸汽车运至余土弃置场。2、电缆检查井的施工技术措施2.1 底板施工在基坑开挖成型后，先铺碎石垫层8cm厚，夯实整平。再浇筑C20混凝土厚20cm,底板周边预留部分为24cm,以便与砌墙砂浆结
9、合外，其余部分要求收光。在混凝土浇筑完毕一至两天后，方可砌墙。2.2 墙体砌筑电缆检查井墙体采用MUlO灰砂砖，M7.5水泥砂浆砌筑，内壁原浆勾缝。为了保证砂浆的质量，均采用机械拌和。砌砖墙做到砂浆饱满，上下错缝，层次平顺。墙体砌筑完毕后，内壁用1:2的水泥砂浆抹面2cm厚，收光后同底板混凝土一同养生。沟内壁连接井墙体外角要求收圆，以防日后破坏电缆检查井外皮。电缆支架采用L10010热镀锌角铁，按设计要求进行预埋。电缆检查井内设管道与附近的排水管机通，以免造成积水。2.3 电缆井压顶现场浇筑压顶构件采用C20混凝土浇筑（购买商品混凝土）钢筋Q235、II级制作,摸板采用厚0.8Cm钢板制作。按
10、设计高度和宽度立好模板，模板的支撑要牢固。模板立好后再浇筑C20混凝土，浇筑时要振捣密实，严禁漏振。浇筑完毕后做到及时养护，确保磴强度。压顶外露部分的压纹与盖板相同。2.4 电缆井盖板的预制及安装本公司拟在本公司预制厂进行盖板构件的生产。盖板采用C20商品混凝土浇筑，钢筋Q235,1级制作，模板采用0.8cm厚的钢板制作。盖板的几何尺寸必须达到设计标准，线条与人行道的方格保持一致，且面层光滑纹理清晰。另外，准备IOom2的防晒棚，以防盖板浇筑制作时，被雨水冲刷和烈日爆晒。盖板安装时，采用反铲挖掘机吊装，人工配合的方式进行。盖板的横坡必须同人行道横坡一致。每块盖板须加提手孔，以便今后起盖检查。2
11、.5 方回填在盖板安装完工后，对电缆井外围进行土方回填，分层进行，每层厚度不超过15Cm并由人工进行夯实。余土由;气车运至弃置场。第三章确保安全生产的技术组织措施严格遵循建设部建筑安全生产监督管理规定加强安全生产管理。1、建立交通安全、施工安全和文明施工的综合管理小组，项目经理任责任人，项目总工任安全技术负责人。2、做到挂牌施工，将工程名称、工程规模、施工期限、各级负责人及工程示意图公布于众，接受社会监督。3、设立施工围栏，做到封闭施工，派人维护交通，立警告牌。4、施工期间，所有工作人员要求佩带标牌进入现场，定期检查执行情况。5、加强现场电器的安全管理，所有线路按规定架设，所有电器均设置漏电保
12、护器。6、加强防火安全管理，在堆放易燃材料处和仓库、车间及办公生活区设置灭火器材。7、开工前请业主协调，我方筹办，邀请业主及有关单位征求对施工期间所应注意的清洁卫生、环境保护、保洁场内交通路线等的意见和要求，并依此制定相关措施。8、施工作业现场场容、场貌实行区域责任制，划区分片包干制，确定各自责任范围。9、开展精神文明和法制教育，提高全员思想素质，做到遵纪守法，及时清理施工现场，降低施工噪音，减少垃圾污染，加强现场堆放、卫生消防设施的管理，创建文明施工达标Tlteo第四章确保工程质量的技术组织措施一、质量保证的一般要求本工程严格按照质量管理和质量保证体系制定质量保证措施。通过对施工过程中各个环
13、节实行严格的质量控制和监督，高质量地完成所承担的全部工程项目。质量保证应遵循以下原则：L适应有效的质量保证体系及其工程程序；2、坚持施工、生产自觉控制质量的工序管理；3、坚持严格的监督制度，确保工序合格;4、遵守标准、规范、设计图纸和技术说明书的要求；5、按时作好记录，提交必要的文件；6、认真按实填写施工记录和各种技术资料表格；7、发现与图纸变化较大的现象应及时通知监理工程师，必要时请设计院有关专家和质检站有关人员前往工地现场研究解决，确保工程质量。二、质保组织机构质量保证和监督机构主要由质量控制（QC）小组负责。质量保证组织机构详见下图。质量控制小组是现场质量管理及监督机械，独立于施工管理部
14、门之外，直接对分管质量?口安全的副经理、技术负责人或施工管理人员行使监督权、检查权和停工权。三、施工过程控制施工过程控制从制定施工方案时即开始。其控制过程如下:施工班组自检一下一工序互检一项目负责人检查一记录质检部检查一不符合要求返工S再检一进行下一工序签认一质量评定。四、检查验收和试验测量仪量、计量器具按照中华人民共和国计量法规定进行定期或不定期的检定。新购置和在用的计量器具均应进行检定，取得合格书后方能使用。检定由合格的计量检定中心或计量局进行。五、不合格品的处理对每一个不合格或不合格项目作如下鉴定,并形成文件：1、可以使用。2、返工至原来提出的要求。3、返修至符合可接受的条件。4、在此工
15、程范围内有限制地使用。5、拒收或报废。六、资料的记录和保存本工程中的每单元工程都必须准备一套完整的质量保证文件和记录，以及有关质量问题的来往文件和一套完整的设计修改通知书。质量保证文件和记录应由工程项目(单位工程)负责人填写整理，工程结束时装定成册交质量控制部门。质量控制部门再将全部工程的质量保证文件和记录汇编成册，竣工时文件交给业主。七、工程质量控制的具体措施L施工阶段质量控制系统的组织机构建立以项目经理为首的全面质量管理体系，采取强有力的质量检验和保证措施，高度重视逻缉思维程序,需通过科学的组织管理才能充分发挥其效能。1.1 质量控制系统组织的功能是通过任务结构和权利关系的设计来协调该工程项目施工中各方面的共同努力。按照我公司的施工经验，采取线职能制的模式，能有效地管好该工程项目。1.2 质量控制系统的检验工作程序，为了使质量控制系统能够有条不紊地运转，每当完成一个分部分项工程后我公司请业主和监理公司对该分部分项工程进行质量检验。我公司向业主和监理公司提出书面质量检验申请,必须在24小时以内送给业主和监理公司，业主和监理公司必须及时转达有关部门信息，进行协调工作。13工程质检员的基本工作(1)负责适用标准的识别和解释。(2)负责质量控制手段
