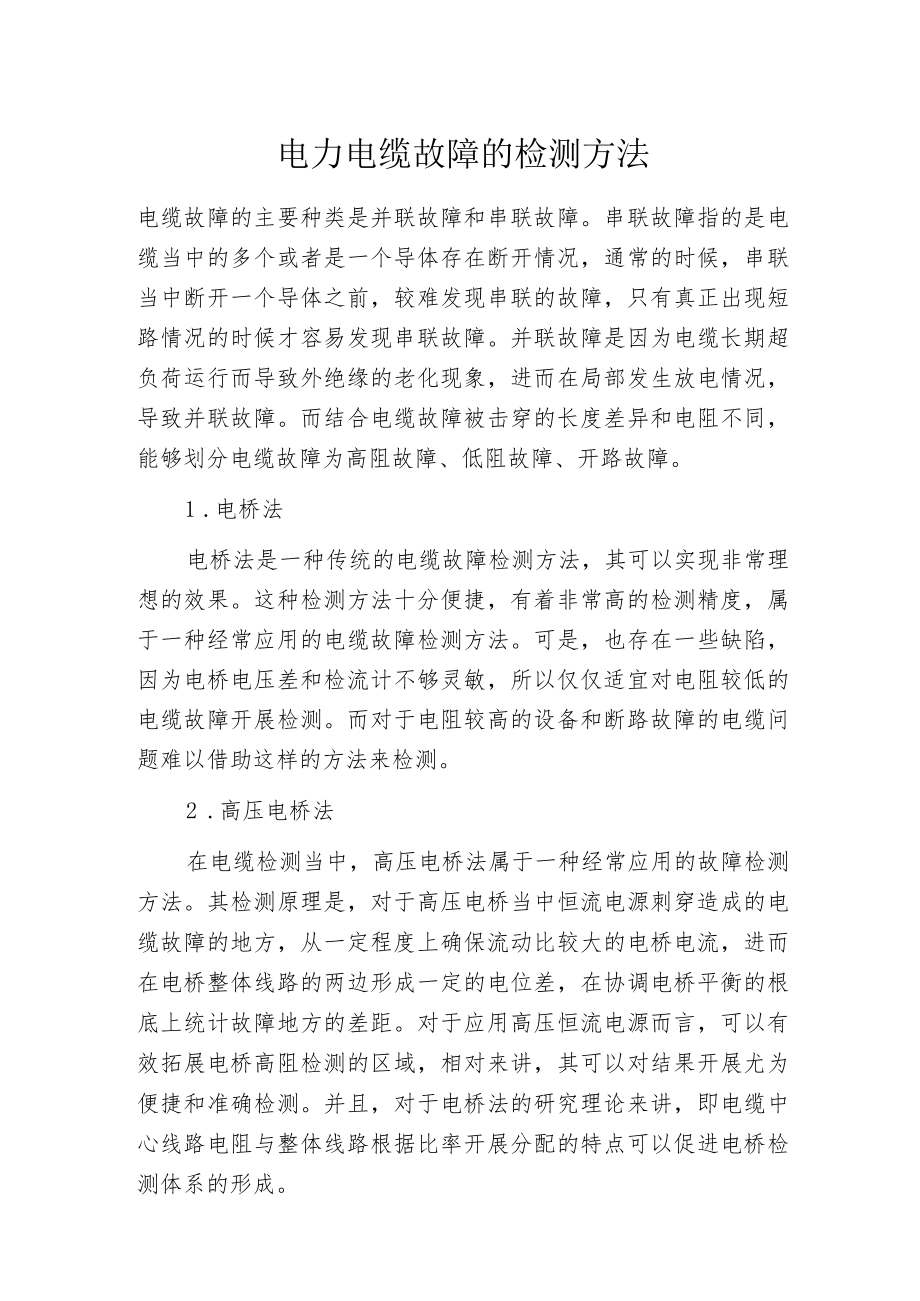

1、电力电缆故障的检测方法电缆故障的主要种类是并联故障和串联故障。串联故障指的是电缆当中的多个或者是一个导体存在断开情况，通常的时候，串联当中断开一个导体之前，较难发现串联的故障，只有真正出现短路情况的时候才容易发现串联故障。并联故障是因为电缆长期超负荷运行而导致外绝缘的老化现象，进而在局部发生放电情况，导致并联故障。而结合电缆故障被击穿的长度差异和电阻不同，能够划分电缆故障为高阻故障、低阻故障、开路故障。1 .电桥法电桥法是一种传统的电缆故障检测方法，其可以实现非常理想的效果。这种检测方法十分便捷，有着非常高的检测精度，属于一种经常应用的电缆故障检测方法。可是，也存在一些缺陷，因为电桥电压差和检
2、流计不够灵敏，所以仅仅适宜对电阻较低的电缆故障开展检测。而对于电阻较高的设备和断路故障的电缆问题难以借助这样的方法来检测。2 .高压电桥法在电缆检测当中，高压电桥法属于一种经常应用的故障检测方法。其检测原理是，对于高压电桥当中恒流电源刺穿造成的电缆故障的地方，从一定程度上确保流动比较大的电桥电流，进而在电桥整体线路的两边形成一定的电位差，在协调电桥平衡的根底上统计故障地方的差距。对于应用高压恒流电源而言，可以有效拓展电桥高阻检测的区域，相对来讲，其可以对结果开展尤为便捷和准确检测。并且，对于电桥法的研究理论来讲，即电缆中心线路电阻与整体线路根据比率开展分配的特点可以促进电桥检测体系的形成。3

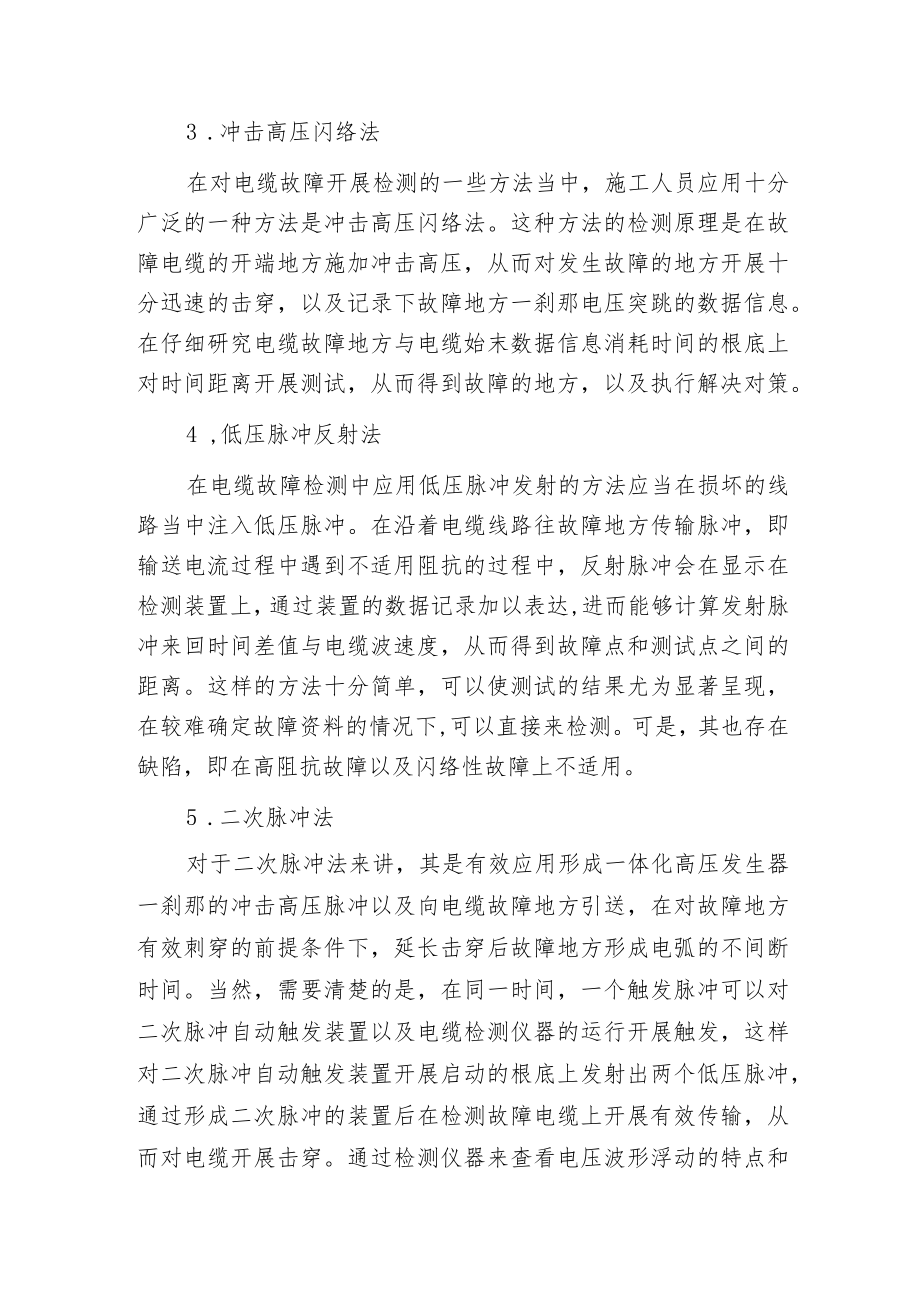

3、.冲击高压闪络法在对电缆故障开展检测的一些方法当中，施工人员应用十分广泛的一种方法是冲击高压闪络法。这种方法的检测原理是在故障电缆的开端地方施加冲击高压，从而对发生故障的地方开展十分迅速的击穿，以及记录下故障地方一刹那电压突跳的数据信息。在仔细研究电缆故障地方与电缆始末数据信息消耗时间的根底上对时间距离开展测试，从而得到故障的地方，以及执行解决对策。4 ,低压脉冲反射法在电缆故障检测中应用低压脉冲发射的方法应当在损坏的线路当中注入低压脉冲。在沿着电缆线路往故障地方传输脉冲，即输送电流过程中遇到不适用阻抗的过程中，反射脉冲会在显示在检测装置上，通过装置的数据记录加以表达,进而能够计算发射脉冲来回
4、时间差值与电缆波速度，从而得到故障点和测试点之间的距离。这样的方法十分简单，可以使测试的结果尤为显著呈现，在较难确定故障资料的情况下,可以直接来检测。可是，其也存在缺陷，即在高阻抗故障以及闪络性故障上不适用。5 .二次脉冲法对于二次脉冲法来讲，其是有效应用形成一体化高压发生器一刹那的冲击高压脉冲以及向电缆故障地方引送，在对故障地方有效刺穿的前提条件下，延长击穿后故障地方形成电弧的不间断时间。当然，需要清楚的是，在同一时间，一个触发脉冲可以对二次脉冲自动触发装置以及电缆检测仪器的运行开展触发，这样对二次脉冲自动触发装置开展启动的根底上发射出两个低压脉冲，通过形成二次脉冲的装置后在检测故障电缆上开展有效传输，从而对电缆开展击穿。通过检测仪器来查看电压波形浮动的特点和形成电弧整个过程的反射波长，全面和系统记录在检测装置的屏幕上，以及区别一系列种类的电流波动，其中，一个对电缆的实际长度开展表达；另一个对短路电缆故障的实际距离开展表达。
