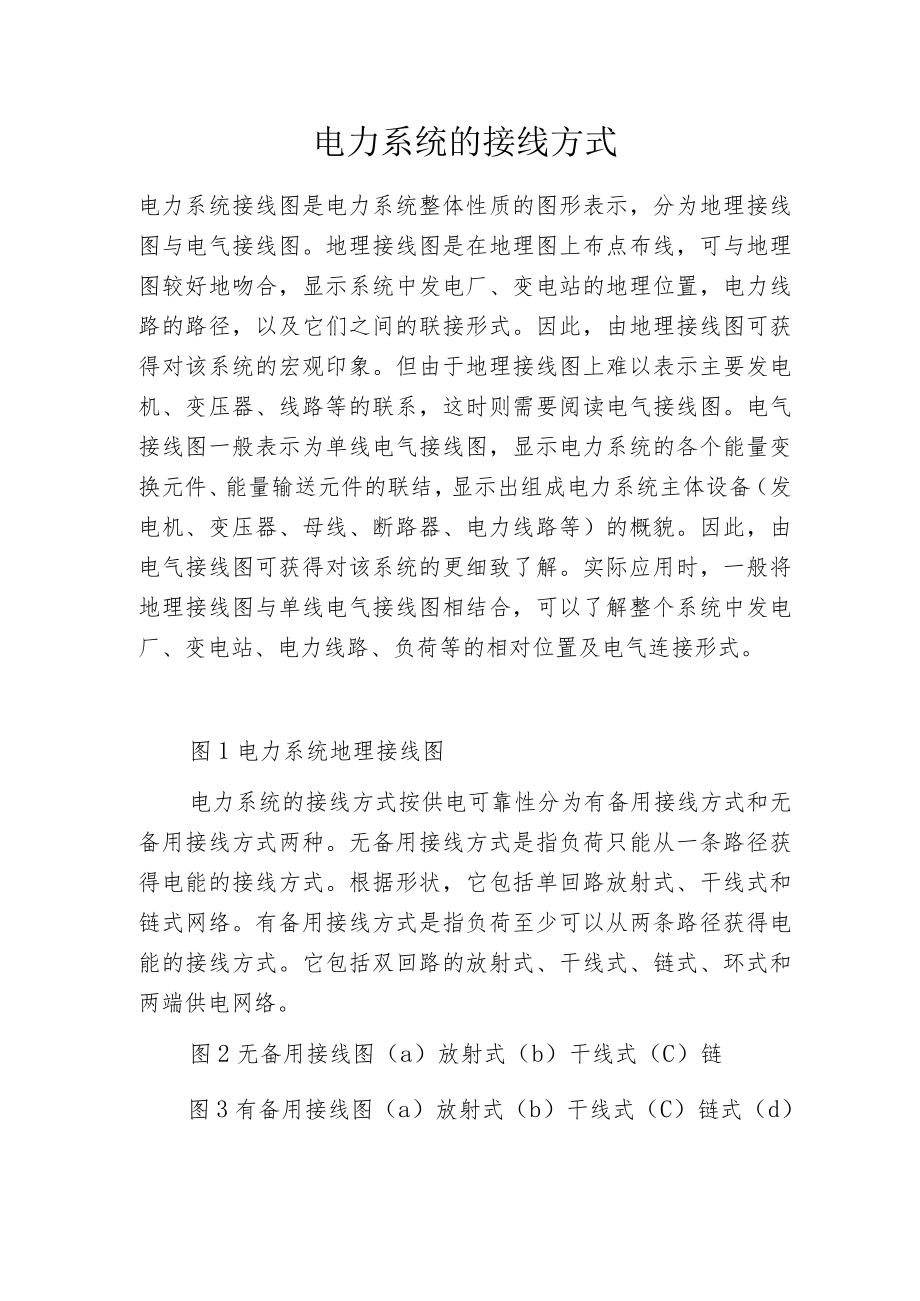

1、电力系统的接线方式电力系统接线图是电力系统整体性质的图形表示，分为地理接线图与电气接线图。地理接线图是在地理图上布点布线，可与地理图较好地吻合，显示系统中发电厂、变电站的地理位置，电力线路的路径，以及它们之间的联接形式。因此，由地理接线图可获得对该系统的宏观印象。但由于地理接线图上难以表示主要发电机、变压器、线路等的联系，这时则需要阅读电气接线图。电气接线图一般表示为单线电气接线图，显示电力系统的各个能量变换元件、能量输送元件的联结，显示出组成电力系统主体设备（发电机、变压器、母线、断路器、电力线路等）的概貌。因此，由电气接线图可获得对该系统的更细致了解。实际应用时，一般将地理接线图与单线电气

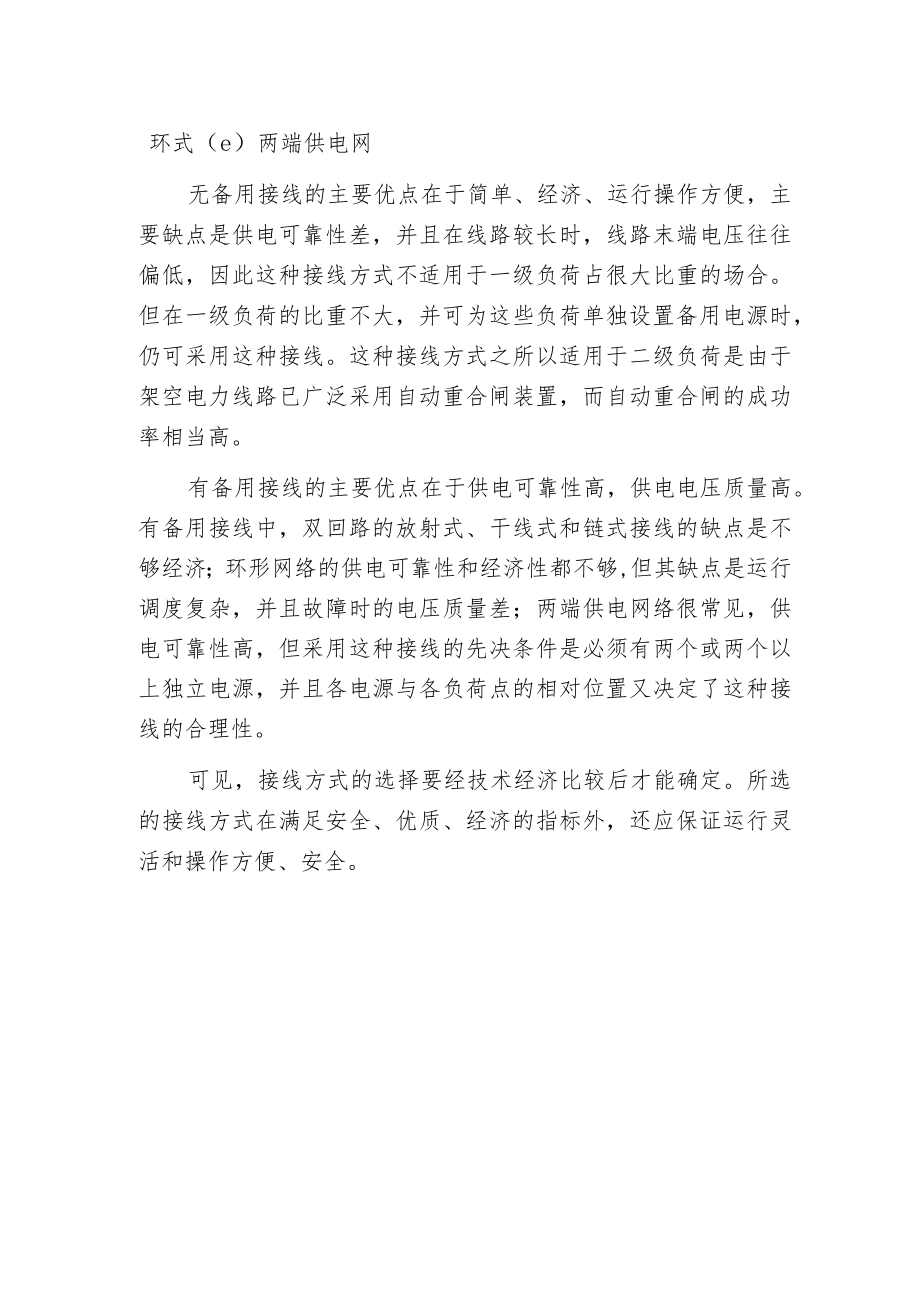

2、接线图相结合，可以了解整个系统中发电厂、变电站、电力线路、负荷等的相对位置及电气连接形式。图1电力系统地理接线图电力系统的接线方式按供电可靠性分为有备用接线方式和无备用接线方式两种。无备用接线方式是指负荷只能从一条路径获得电能的接线方式。根据形状，它包括单回路放射式、干线式和链式网络。有备用接线方式是指负荷至少可以从两条路径获得电能的接线方式。它包括双回路的放射式、干线式、链式、环式和两端供电网络。图2无备用接线图（a）放射式（b）干线式（C）链图3有备用接线图（a）放射式（b）干线式（C）链式（d）环式（e）两端供电网无备用接线的主要优点在于简单、经济、运行操作方便，主要缺点是供电可靠性差，
3、并且在线路较长时，线路末端电压往往偏低，因此这种接线方式不适用于一级负荷占很大比重的场合。但在一级负荷的比重不大，并可为这些负荷单独设置备用电源时，仍可采用这种接线。这种接线方式之所以适用于二级负荷是由于架空电力线路已广泛采用自动重合闸装置，而自动重合闸的成功率相当高。有备用接线的主要优点在于供电可靠性高，供电电压质量高。有备用接线中，双回路的放射式、干线式和链式接线的缺点是不够经济；环形网络的供电可靠性和经济性都不够,但其缺点是运行调度复杂，并且故障时的电压质量差；两端供电网络很常见，供电可靠性高，但采用这种接线的先决条件是必须有两个或两个以上独立电源，并且各电源与各负荷点的相对位置又决定了这种接线的合理性。可见，接线方式的选择要经技术经济比较后才能确定。所选的接线方式在满足安全、优质、经济的指标外，还应保证运行灵活和操作方便、安全。
