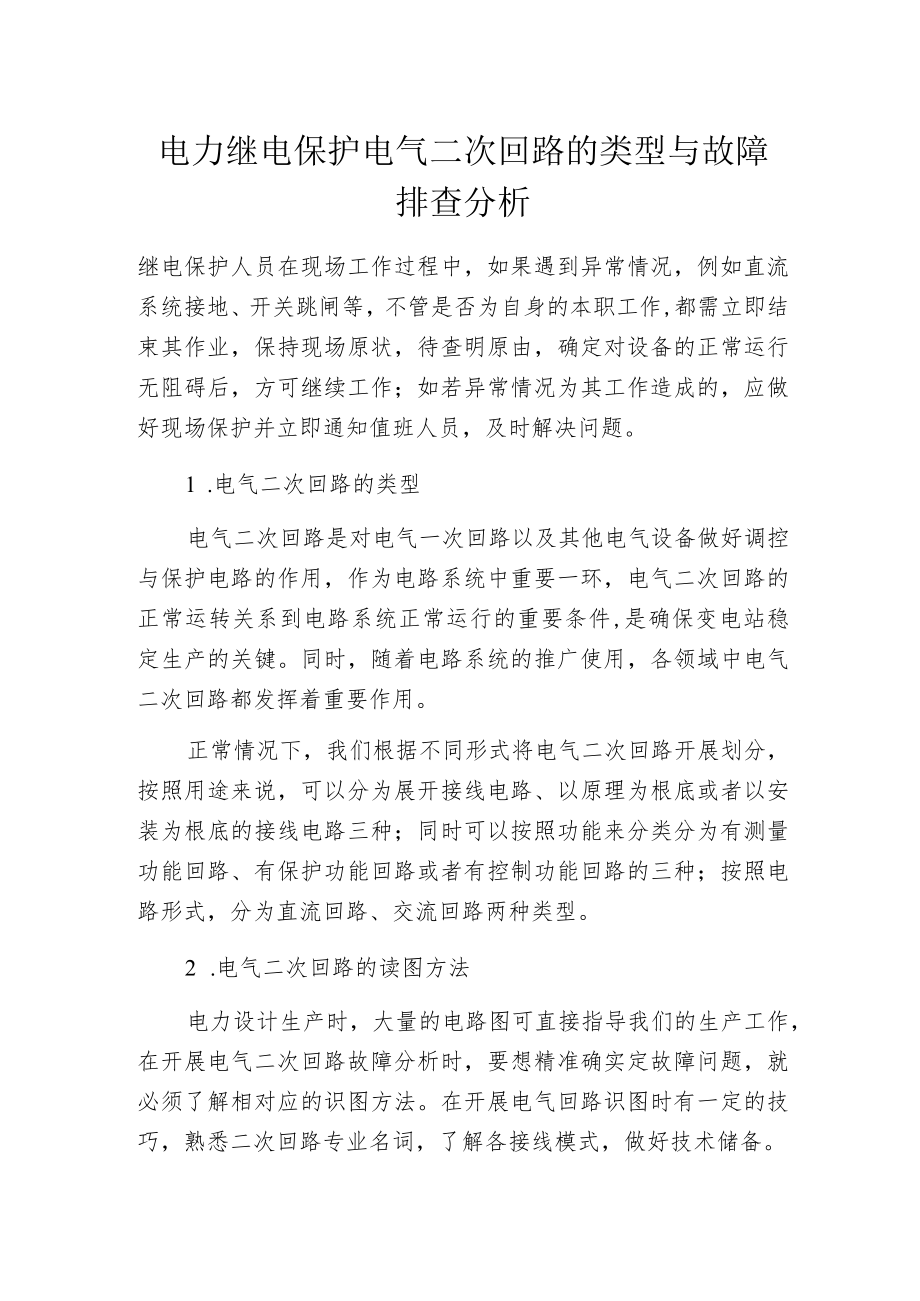

1、电力继电保护电气二次回路的类型与故障排查分析继电保护人员在现场工作过程中，如果遇到异常情况，例如直流系统接地、开关跳闸等，不管是否为自身的本职工作,都需立即结束其作业，保持现场原状，待查明原由，确定对设备的正常运行无阻碍后，方可继续工作；如若异常情况为其工作造成的，应做好现场保护并立即通知值班人员，及时解决问题。1 .电气二次回路的类型电气二次回路是对电气一次回路以及其他电气设备做好调控与保护电路的作用，作为电路系统中重要一环，电气二次回路的正常运转关系到电路系统正常运行的重要条件,是确保变电站稳定生产的关键。同时，随着电路系统的推广使用，各领域中电气二次回路都发挥着重要作用。正常情况下，我们

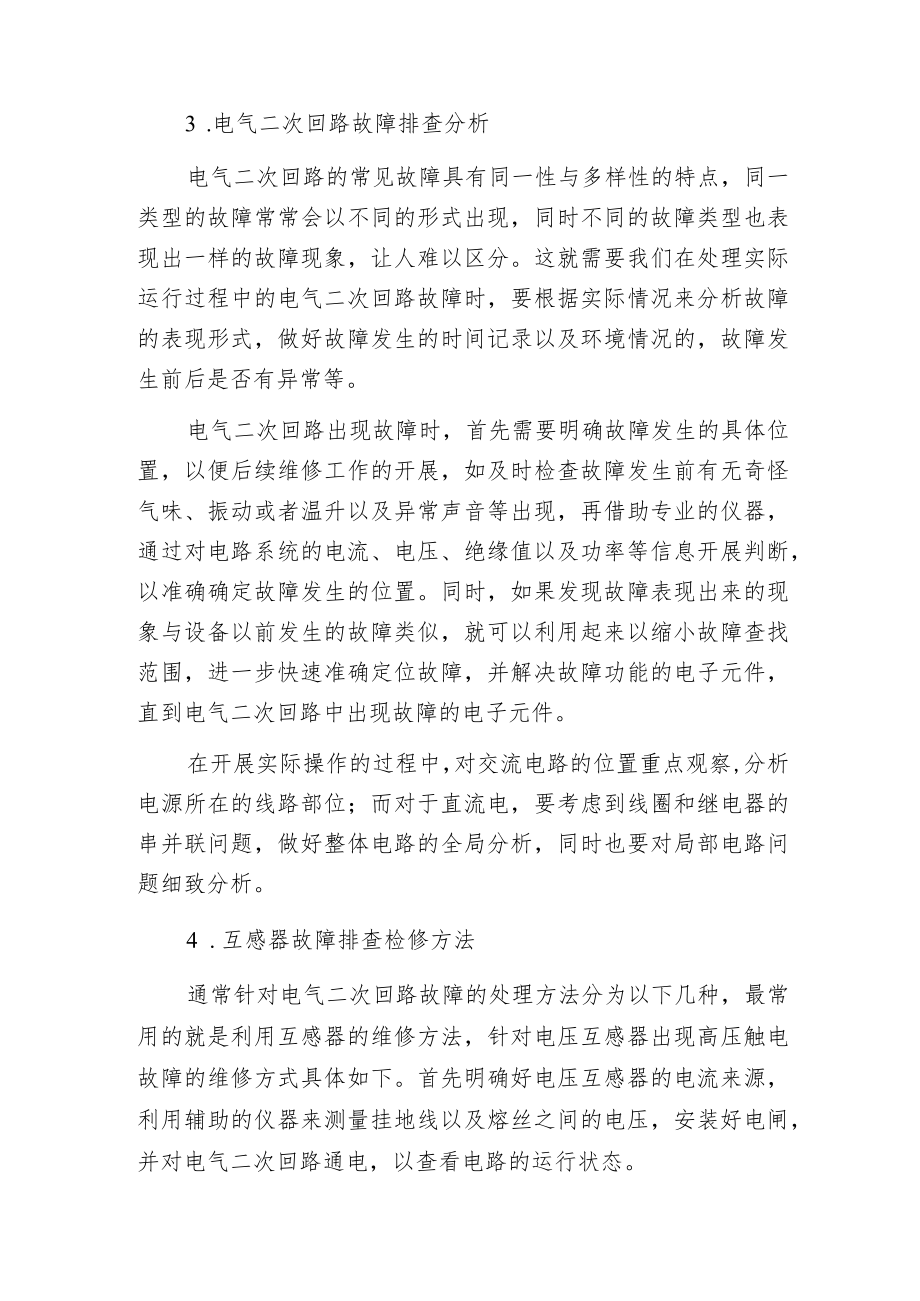

2、根据不同形式将电气二次回路开展划分，按照用途来说，可以分为展开接线电路、以原理为根底或者以安装为根底的接线电路三种；同时可以按照功能来分类分为有测量功能回路、有保护功能回路或者有控制功能回路的三种；按照电路形式，分为直流回路、交流回路两种类型。2 .电气二次回路的读图方法电力设计生产时，大量的电路图可直接指导我们的生产工作，在开展电气二次回路故障分析时，要想精准确实定故障问题，就必须了解相对应的识图方法。在开展电气回路识图时有一定的技巧，熟悉二次回路专业名词，了解各接线模式，做好技术储备。3 .电气二次回路故障排查分析电气二次回路的常见故障具有同一性与多样性的特点，同一类型的故障常常会以不同的
3、形式出现，同时不同的故障类型也表现出一样的故障现象，让人难以区分。这就需要我们在处理实际运行过程中的电气二次回路故障时，要根据实际情况来分析故障的表现形式，做好故障发生的时间记录以及环境情况的，故障发生前后是否有异常等。电气二次回路出现故障时，首先需要明确故障发生的具体位置，以便后续维修工作的开展，如及时检查故障发生前有无奇怪气味、振动或者温升以及异常声音等出现，再借助专业的仪器，通过对电路系统的电流、电压、绝缘值以及功率等信息开展判断，以准确确定故障发生的位置。同时，如果发现故障表现出来的现象与设备以前发生的故障类似，就可以利用起来以缩小故障查找范围，进一步快速准确定位故障，并解决故障功能的

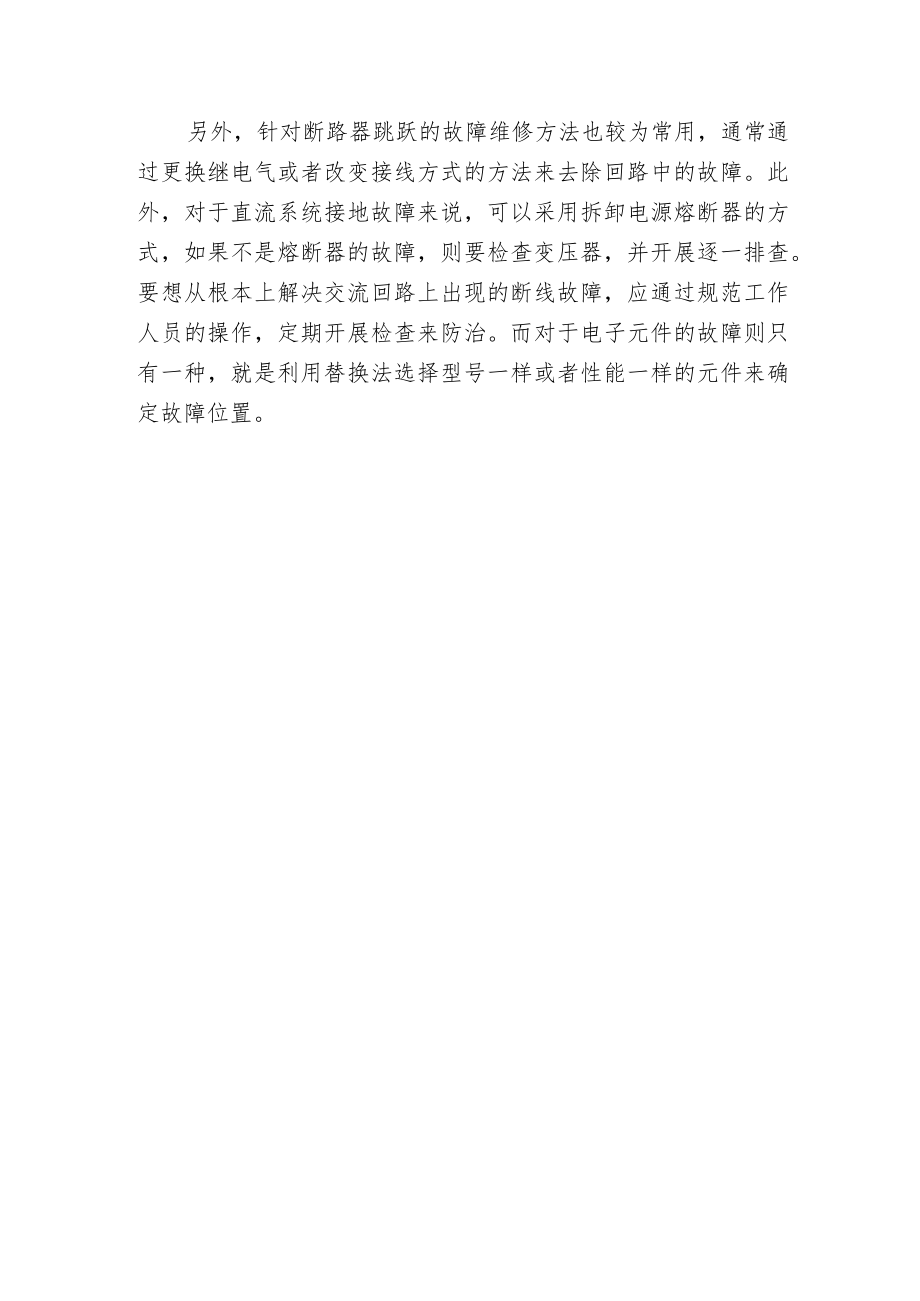

4、电子元件，直到电气二次回路中出现故障的电子元件。在开展实际操作的过程中，对交流电路的位置重点观察,分析电源所在的线路部位；而对于直流电，要考虑到线圈和继电器的串并联问题，做好整体电路的全局分析，同时也要对局部电路问题细致分析。4 .互感器故障排查检修方法通常针对电气二次回路故障的处理方法分为以下几种，最常用的就是利用互感器的维修方法，针对电压互感器出现高压触电故障的维修方式具体如下。首先明确好电压互感器的电流来源，利用辅助的仪器来测量挂地线以及熔丝之间的电压，安装好电闸，并对电气二次回路通电，以查看电路的运行状态。另外，针对断路器跳跃的故障维修方法也较为常用，通常通过更换继电气或者改变接线方式的方法来去除回路中的故障。此外，对于直流系统接地故障来说，可以采用拆卸电源熔断器的方式，如果不是熔断器的故障，则要检查变压器，并开展逐一排查。要想从根本上解决交流回路上出现的断线故障，应通过规范工作人员的操作，定期开展检查来防治。而对于电子元件的故障则只有一种，就是利用替换法选择型号一样或者性能一样的元件来确定故障位置。
