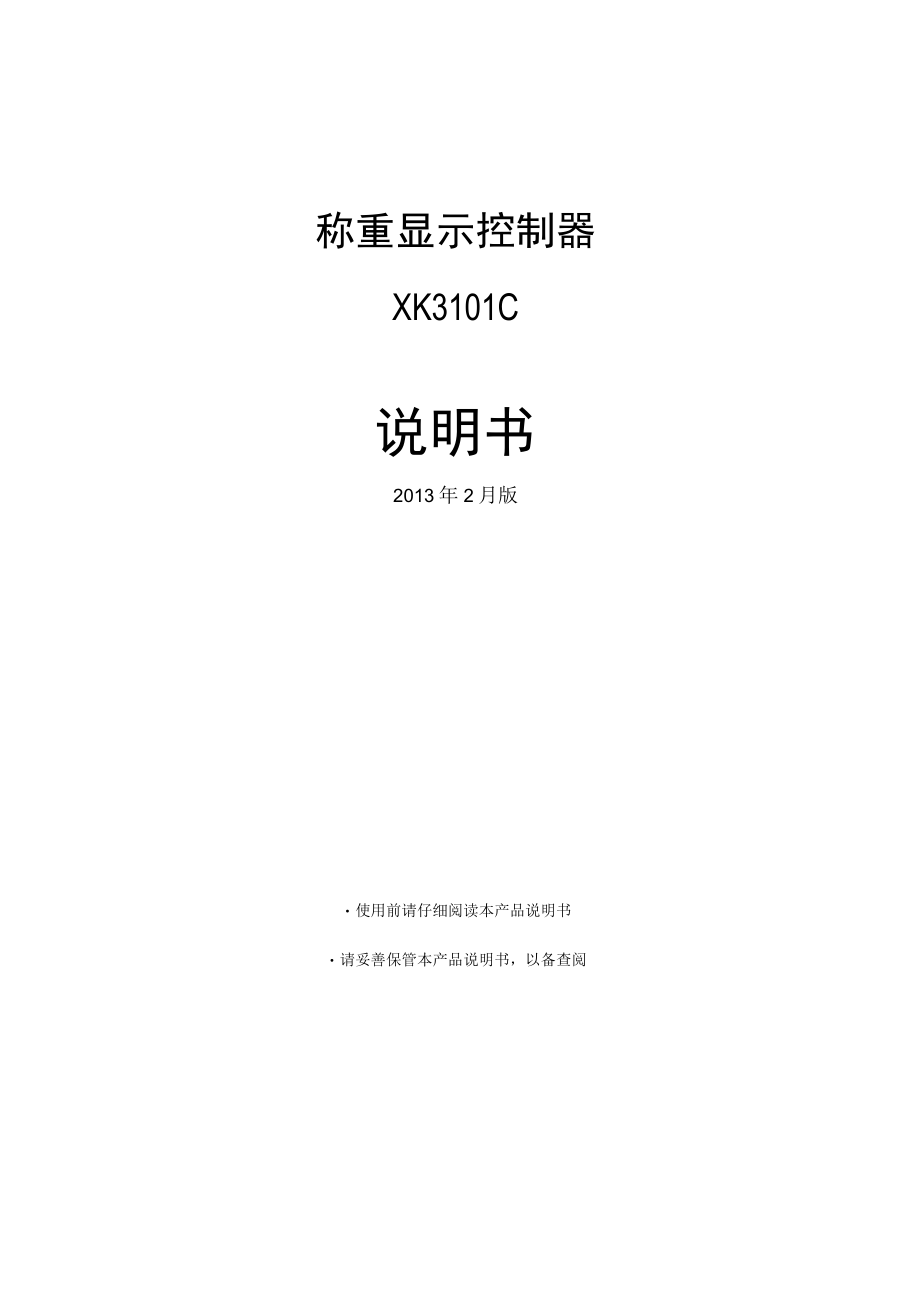

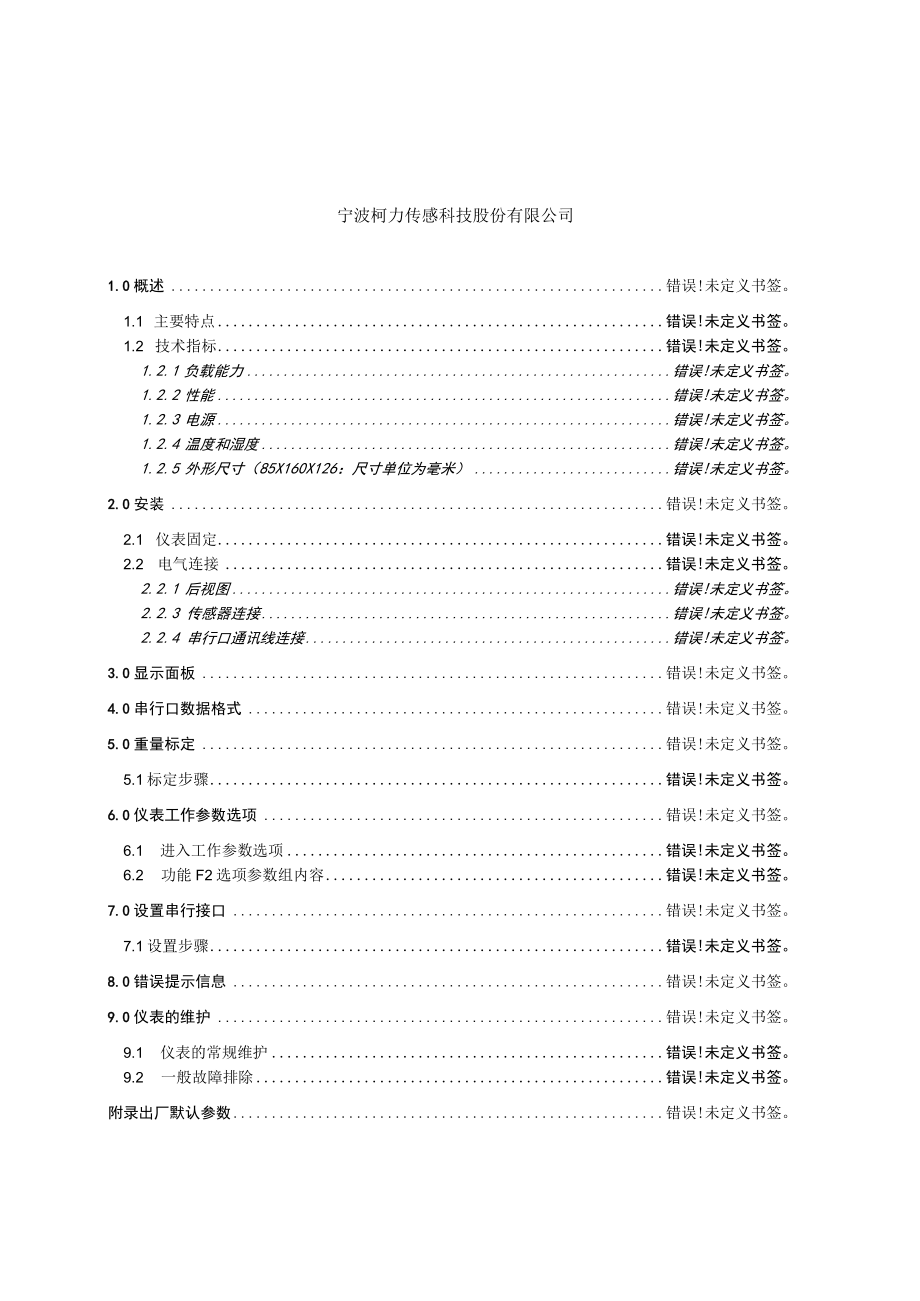

1、称重显示控制器XK3101C说明书2013年2月版使用前请仔细阅读本产品说明书请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司1.0概述错误!未定义书签。1.1 主要特点错误!未定义书签。1.2 技术指标错误!未定义书签。1.2.1 负载能力错误!未定义书签。1.2.2 性能错误!未定义书签。1.2.3 电源错误!未定义书签。1.2.4 温度和湿度错误!未定义书签。1.2.5 外形尺寸（85X160X126：尺寸单位为毫米）错误!未定义书签。2.0安装错误!未定义书签。2.1 仪表固定错误!未定义书签。2.2 电气连接错误!未定义书签。2.2.1 后视图错误!未定义书签。2.2.3

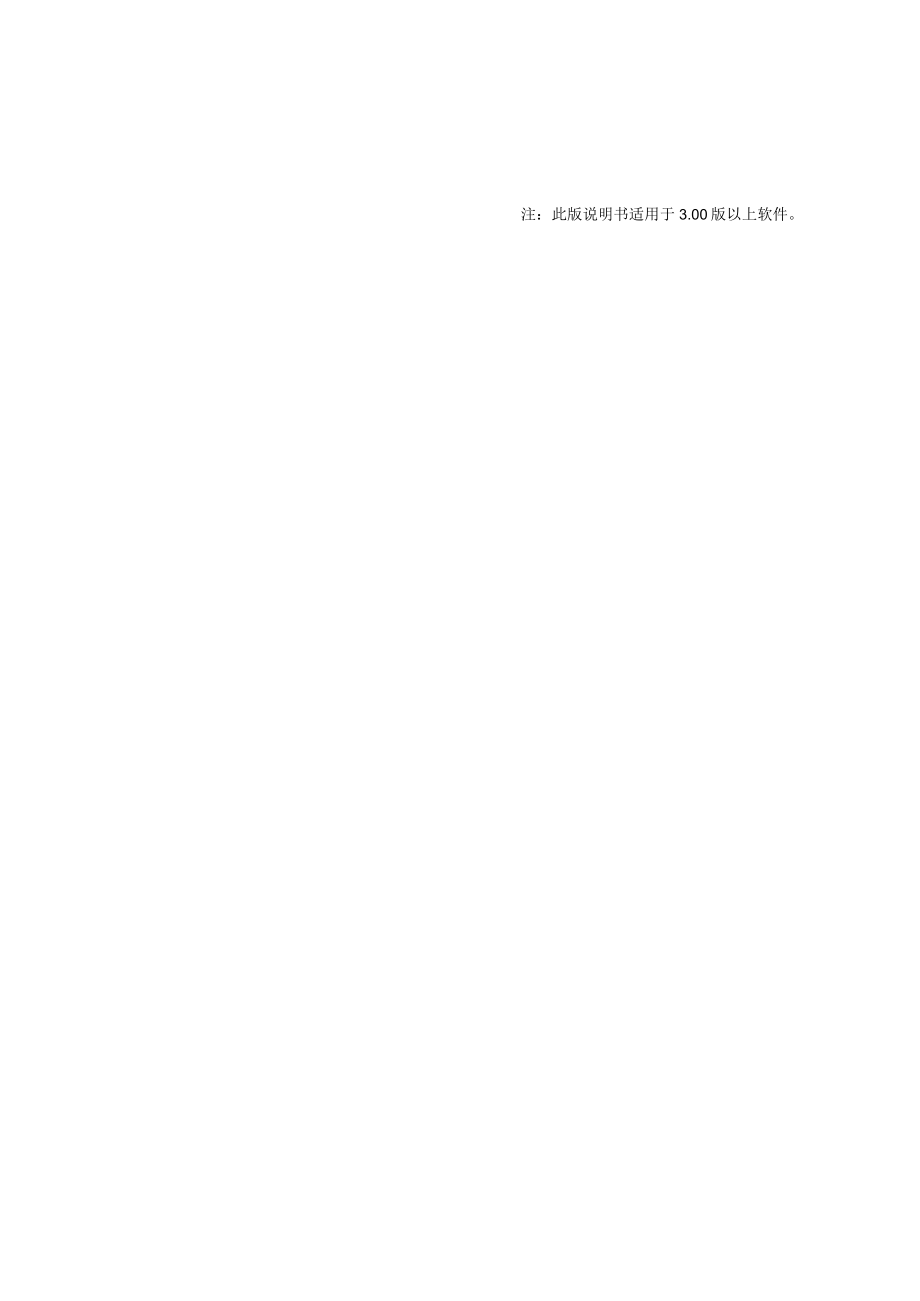

2、 传感器连接错误!未定义书签。2.2.4 串行口通讯线连接错误!未定义书签。3.0显示面板错误!未定义书签。4.0串行口数据格式错误!未定义书签。5.0重量标定错误!未定义书签。5.1标定步骤错误!未定义书签。6.0仪表工作参数选项错误!未定义书签。6.1 进入工作参数选项错误!未定义书签。6.2 功能F2选项参数组内容错误!未定义书签。7.0设置串行接口错误!未定义书签。7.1设置步骤错误!未定义书签。8.0错误提示信息错误!未定义书签。9.0仪表的维护错误!未定义书签。9.1 仪表的常规维护错误!未定义书签。9.2 一般故障排除错误!未定义书签。附录出厂默认参数错误!未定义书签。注：此版说
3、明书适用于3.00版以上软件。1.0概述XK3101C是柯力传感科技股份有限公司推出的、面向工业控制领域的称重显示控制器。前端信号处理采用高精度的24位专用A/D转换器,采用小巧的盘装式铝合金外壳，可方便的嵌入控制柜。1.1 主要特点 传感器激励回路过载、短路保护功能 24bit高精度、高分辨率-型A/D转换， 更新速率可选择：6.25次/秒、12.5次/秒、25次/秒、50次/秒 分度值范围：0.00150kg 7位LED数码管显示，字高0.56寸 20段光柱指示1.2 技术指标1.2.1 负载能力激励电压：5.0VDC,可驱动6只3500的模拟式传感器。量程信号范围：1.540mV。零点信
4、号范围：一4038.5mV.1.2.2 性能ADC分辨率：24bit最高灵敏度：0.6uVd1.2.3 电源电源电压范围：交流187242V,频率4951Hz,最大功耗6瓦。仪表需要良好的接地线，并不可与电机、继电器或加热器等易产生电源噪声的设备共用一个电源。1.2.4 温度和湿度使用温度为：1040。湿度为10%85%,无冷凝。存贮温度为：-20。060。（2,湿度为10%85%,无冷凝。1.2.5 外形尺寸（85X160X126：尺寸单位为毫米）14100=XK31O1CaUK示控制，一人z C23一 一8575【二c1602.0安装2.1 仪表固定XK3101C型称重显示控制器采用面板安
5、装方式，要求所安装的机柜前壁厚度不超过3毫米为宜，机柜上的开口尺寸如下:（尺寸单位为毫米）15176安装前请先将外壳两侧的顶杆拆下，然后将称重终端装入机柜中。将两只顶杆固定在称重终端两侧，要求顶紧仪表外壳以保证牢固安装。2.2 电气连接2.2.1 后视图2.2.2 电源连接仪表采用交流220V供电，按照接线端子标识接线：L一相线；N零线；PG-地线。保险丝规格：5X20,0.5A2.2.3 传感器连接标识含义+EXC正激励+SEN正反馈+SIG正信号SHLD屏蔽-SIG负信号-SEN负反馈-EXC负激励如果采用4芯信号线，应该将+SEN（正反馈）与+EXC（正激励）短接，SEN（负反馈）与EX
6、C（负激励）短接。注：某些定制产品端子+SEN（正反馈）与+EXC（正激励）、-SEN（负反馈）与EXC（负激励）内部已经短接，如采用四芯电缆，则无需理会正负反馈。;传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。!传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。1.2 .4串行口通讯线连接仪表具备RS232与RS485两种通讯方式，当串行口发送
7、数据时，两种方式可以同时使用，数据格式也是相同的。串行口接收数据时，只能通过拨动开关选择其中的一个。将拨动开关拨向485一侧，表示选择RS485方式接收，将拨动开关拨向232一侧，表示选择RS232方式接收。注：定制版本此拨码取消，内部固定于RS485方式。标示含义RXDRS232串行接收TXDRS232串行发送BRS485B端ARS485A端GND地信号3.0显示面板XK3101（KM05）型称重显示控制器显示面板上布置了四个按键，用于仪表的各种操作及参数设定。t：置零键，设定状态时是数值增加键；事：去皮键，设定状态时是退回（或数值减小）键；叵：功能键，可以查看仪表部分参数，设定状态时是选择
8、键；：确认键。指示灯：电源：电源指示灯激励过载：传感器激励回路负载过大或者短路指示灯不稳定：当重量数据不稳定时亮；去皮：去皮指示灯；零点：零点指示灯。4.1 串行数据格式设置成连序发送（F3.2=1）,仪表用RS232或RS485两种方式连续发送数据，数据与仪表显示器的内容一致，每一帧信息由1位起始位、8位数据位，1位停止位组成，无校验位。波特率可以选择1200、2400、4800、9600或19200。每组数据包含8帧，第一帧为数据起始帧“=”，随后是7个数据帧，高位的无效零用“0”填充，如果显示值是负值，则数据帧最高位发送“一”。例如：仪表显示：“12345”，串行发送数据“=001234
9、5”；仪表显示：“1234.5”，串行发送数据“=01234.5”；仪表显示：“1234.5”，串行口发送数据“=-1234.5，数据帧始终保持7位，包括符号与小数点。设置成命令方式（F3.2=0）,与MoDBUS协议兼容。MoDBlJS为主从形式的网络通讯协议，本称重终端在MODBUS网络中作为从站而被上位系统调用，数据格式为RTU方式，支持03与06功能。保持寄存器40001,在信息中数据地址为寄存器Ooo0。功能代码区为保持寄存器类型规定的操作，因此，“4XXXX”是缺省的地址类型。例如：保持寄存器40001寻址寄存器地址为OOOOhex（10进制0）；寄存器40011寻址寄存器地址为O
10、OOAhex（10进制10）。使用03功能一次最多可以读取2个连续内部寄存器。称重数据在modbus的映射地址：内容地址说明备注40001毛重只读（功能3）40002净重只读（功能3）40011BitO清零（1有效）只写（功能6）Bitl去皮（1有效）只写（功能6）Bit2清除皮重（1有效）只写（功能6）5.0重标定5.1 标定步骤标定要由专业的技术人员来完成，如果是贸易结算用途的衡器，还要在相关部门监督指导下完成。下面是标定步骤：1、同时按【功能】与【置零】键，仪表显示“F2、按【确认】键，仪表显示“P-00000”，则提示输入标定密码，密码是“93169”。3、按【确认】键,仪表显示“dI
11、5”，数值表示上次的分度值，按【Fn】键选择合适的分度值O4、按【确认】键，仪表显示“1CCmCC，数值表示额定量程，按【Fn】键最低位闪烁，再按Fn键可以选择闪烁的位置，按置零键输入数字，输入额定量程；5、按【确认】键，仪表显示“门oLoRd，提示标定零点，请确认空秤状态，然后按【确认】键，仪表显示“”，同时仪表下方的光柱全亮，如果仪表采集数据稳定，则逐渐熄灭，否则最右边的一段一直闪烁，此时要检查秤台是否有晃动，接线是否正确，着重检查仪表反馈线是否接上。如正常自动进入下一步。6、仪表显示aRddLd巴提示向秤台添加祛码，注意将祛码均与放到整个秤台上，然后按【确认】键，仪表显示“”，同时仪表下
12、方的光柱全亮，如果仪表采集数据稳定，则逐渐熄灭，否则最右边的一段一直闪烁。最后如显示“EB”说明传感器信号没有变化或线接反了，仪表会重新显示“AddLd巴此时要断电检查传感器受力结构与接线；如正常进入下一步，仪表显示“mcctr；注意，实际的仪表显示数字可能不是3000,这里只是举例说明，应该显示上次标定时输入的数据；7、按Fn键，改变闪烁位置，按【置零】键输入数字，修改数值与加载祛码的重量一致，然后按【确认】键确认，如果输入的重量有误，等于0或者大于额定量程，仪表会提示“ET,;如正常自动进入下一步，仪表显示“8ddLd?”；如显示“EW说明每个分度值的小于0.5uV08、仪表显示“8ddL
13、d提示进行第二点非线性校正。如果无需校正，则按【置零】键退出，标定结束。否则继续向秤台添加祛码，然后按【确认】键，仪表显示“”，同时仪表下方的光柱全亮，如果仪表采集数据稳定，则逐渐熄灭，否则最右边的一段一直闪烁。等完全熄灭后自动进入下一步，仪表显示一数值“XXXXXXX”；9、按【Fn】键，改变闪烁位置，按置零键输入数字，修改数值大小与秤台上所有加载祛码的重量一致，然后按SP键确认；如果输入的重量有误，等于O或者大于额定量程，仪表会提示“ET,;如显示“E9”，说明两段标率之差与第一段标率相比大于20%,超出了最大非线性修正范围，对普通衡器来说是不正常的，应重点检查设备的机械结构，如限位装置等
