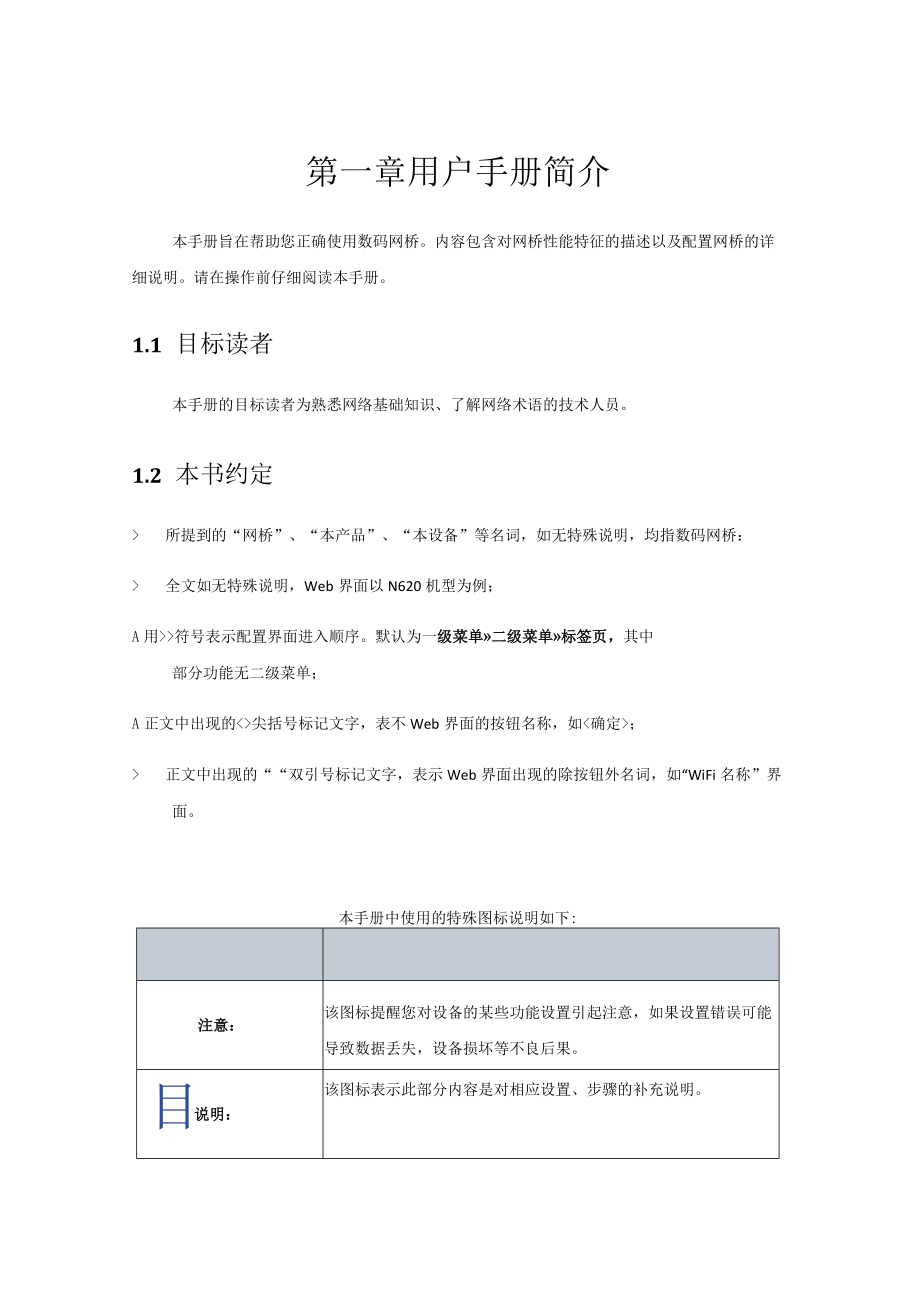

1、第一章用户手册简介本手册旨在帮助您正确使用数码网桥。内容包含对网桥性能特征的描述以及配置网桥的详细说明。请在操作前仔细阅读本手册。1.1 目标读者本手册的目标读者为熟悉网络基础知识、了解网络术语的技术人员。1.2 本书约定 所提到的“网桥”、“本产品”、“本设备”等名词，如无特殊说明，均指数码网桥： 全文如无特殊说明，Web界面以N620机型为例；A用符号表示配置界面进入顺序。默认为一级菜单二级菜单标签页，其中部分功能无二级菜单；A正文中出现的尖括号标记文字，表不Web界面的按钮名称，如； 正文中出现的“双引号标记文字，表示Web界面出现的除按钮外名词，如“WiFi名称”界面。本手册中使用的特

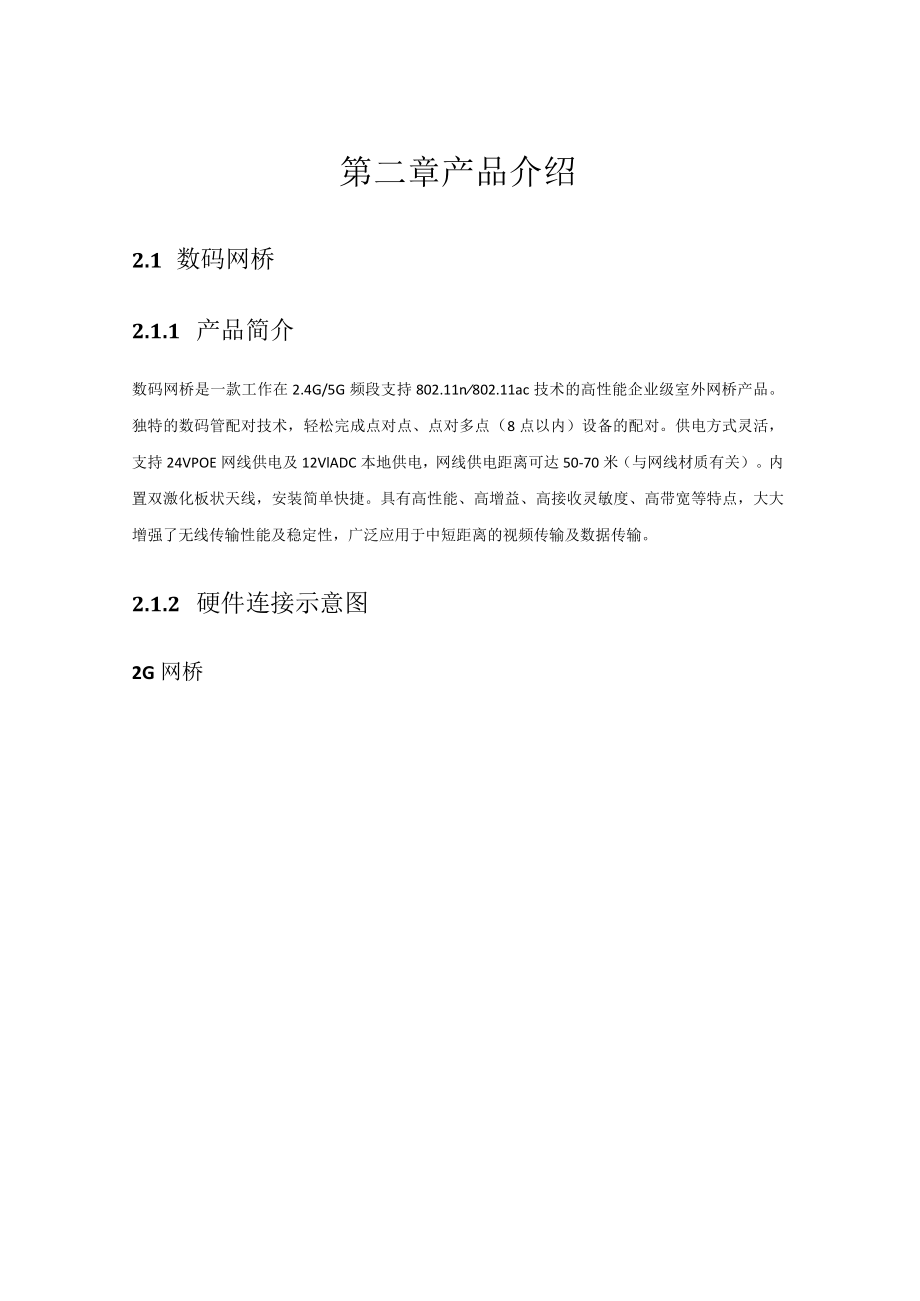

2、殊图标说明如下:注意：该图标提醒您对设备的某些功能设置引起注意，如果设置错误可能导致数据丢失，设备损坏等不良后果。目说明：该图标表示此部分内容是对相应设置、步骤的补充说明。第二章产品介绍2.1 数码网桥2.1.1 产品简介数码网桥是一款工作在2.4G/5G频段支持802.11n802.11ac技术的高性能企业级室外网桥产品。独特的数码管配对技术，轻松完成点对点、点对多点（8点以内）设备的配对。供电方式灵活，支持24VPOE网线供电及12VlADC本地供电，网线供电距离可达50-70米（与网线材质有关）。内置双激化板状天线，安装简单快捷。具有高性能、高增益、高接收灵敏度、高带宽等特点，大大增强了

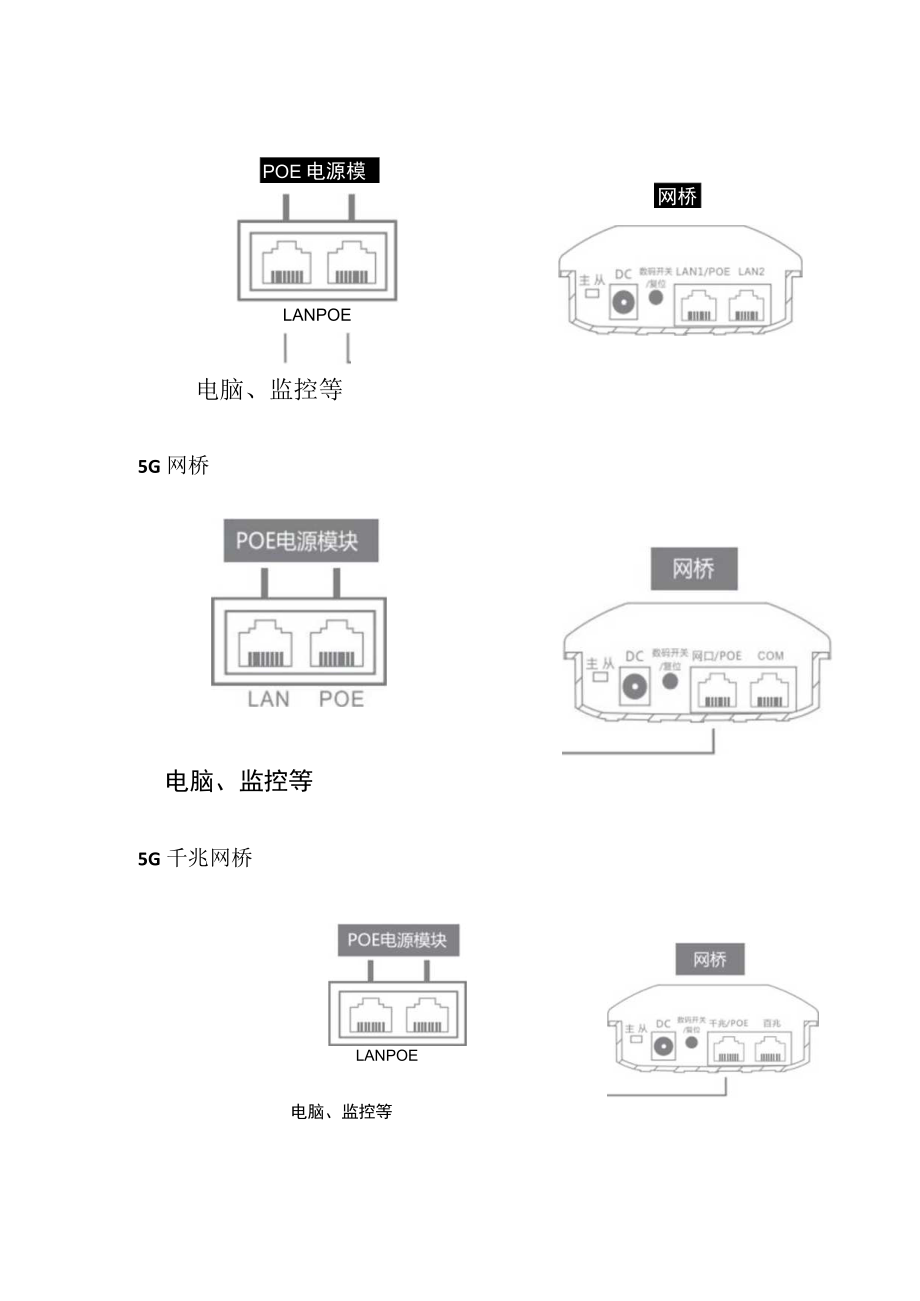

3、无线传输性能及稳定性，广泛应用于中短距离的视频传输及数据传输。2.1.2 硬件连接示意图2G网桥POE电源模块LANPOE网桥电脑、监控等5G网桥电脑、监控等5G千兆网桥LANPOE电脑、监控等图2-1-1接口及PoE连接说明2.1.3 硬件连接示意图接口说明拨码：网桥主、从调节转换。DC：电源接口，12V/1A直流电源接口。数码开关/复位：数码开关及复位重置按钮，上电时短按数码显示加一，数码管配置生效时间约5秒，上电长按15秒按钮，设备将恢复原厂设置。千兆/POE端口：局域网数据传输及供电端口，连接POE电源适配器PoE口。百兆端口：局域网数据传输端口，可连接电脑、摄像头、交换机等设备。LA
4、Nl/POE端口：数据传输及供电端口，网桥模式下网口充当LANlJ功能；网关模式下网口充当WAN口功能，连接POE电源适配器POE口。COM：内部调试接口，无法连接其他网络设备使用。2.1.4 指示灯闪烁规则数码管指示灯：短按“数码开关/复位按钮”数值加一。(!)电源指示灯：电源通电时常亮，电源断开时熄灭。ETHPoE供电网口连接状态指示灯：有线连通时常亮，有线断开时熄灭。LAN1/LAN2网口状态指示灯：有线连接时常亮，有线断开时熄灭。令网桥通电运行正常时灯闪烁。作为主网桥使用时（输出功率指示灯，信号越强亮灯越多）SlGlSIG2、SlG3、SIG417dBm以下（SlGI常亮），17-19
5、dBm（SlGl6IG2常亮）,2022dBm（SlGl-SlG3常亮）,23dBm及以上功率（SlGl-SlG4常亮）。作为从网桥使用时（接收信号指示灯，信号越强亮灯越多）0-65dBm（OGl-SIG4常亮）,-66-75dBm（SlGI-SIG23常亮）,-76-85dBm（SlGl-SIG2常亮），-86dBm及以下信号强度（SIGl常亮）。A注意：侧边信号灯出现跑马灯现象即未配对成功！第三章配置指南3.1 数码开关快速配对3.1.1 一对一配对方法:1）将一台网桥拨到“主”，另一台网桥拨到“从”；2）主从网桥之间要对准，两个网桥要可视，正面平行对准，中间不能有阻挡;3）短按“数码开关
6、/复位”按钮，每按一次数码管数值会加一；4）将配对网桥设置成相同数值，即可配对成功。3.1.2 一对多配对方法：1）将一台网桥拨到“主”，其他的网桥拨到“从”；2）主从网桥之间要对准，两个网桥要可视，正面平行对准，中间不能有阻挡;3）短按“数码开关/复位”按钮，每按一次数码管数值会加一；4）将配对网桥设置成相同数值，即可配对成功。从网桥一对多注意事项：L每对网桥的背面数值要求一样，网桥角度在60之内2.安装好后确认侧面信号灯是否都正常数码管无线信道对照表数码管数值0123456789ABC无线信道12345678910111213表3-1-12G网桥数码管无线信道对照表数码管数值0123456
7、789ABCDEF无线信道3640444852566064149153157161186190194198数码管数值0123456789无线信道364452601108116124149157表3-1-35G千兆网桥数码管无线信道对照表3.2浏览器设置网桥3.2.1 电脑设置1、打开电脑-右键【网络】-【属性】-【更改适配器设置】：2、鼠标右键点击【本地连接】，选择【属性】：3、在属性对话框中双击【Internet协议版本4（TCPIPv4）（如下左图）；4、在Intemet协议版本4对话框中，确认选项为【使用下面的IP地址】把IP地址设置为169.254.254.X（X为2-253任意数字）
8、，子网掩码设置为255.255.0.0（如下右图）,最后【确定】退出。以太网Je性共*连播时使用：RetePCkGBEFamiiyControlerUI(R.ttMRW(O)MMQ。Se包计划15片-MibOWt网络选配有传送跃kSBMiaosoftLLDPtOCae动8序H连:脚扑发现喇部/O更动程序.谑挽8心卜发*B-2wR6)54WXWK4(TCP/IM)安装（N）.*ULfl（RX.WS啊Internet协议版本4(1CPP4)属性TCP/IP.津盼CdMtUmWM它是提供在不同的相互整3.2.2登录管理界面1、设备默认为网桥模式，电脑打开浏览器，输入他的地址169.254.254.2
9、54后会显示网桥设备列表，点击【登录设备】即会跳转到设备管理平台。CWfiMX-OCA和?I1692M2542MgXmln.apmtg火Mmi由J券区用M的3YoUY4。BM0CH。M-T二Raf网桥设备列表MACIPMifimK图3-2-2设备列表2、进入设备管理平台，用户名/密码均输入admin,点击【登录】按钮即可登录设备。设备管理平台OVKEMANAGEMENrPlAnoRM&99tmAttASK日记住Ure3.2.3网络设置根据现场网络使用情况配置网桥【网络模式】及【网桥接口】，【网桥模式】是指设备对数据进行无线传输；【网关模式】是指设备对数据进行NAT转换及无线传输。设备修理平台8
10、88嘏5Mta网络设三降防口!KMC。自加取峥IPpt172.16X1.10招码25625109取T72.11DHSI114.114.114.114DN1211串图3-2-4网络设置I说明：主网桥模式下支持网桥模式、网关模式，从网桥模式下仅支持网桥模式。3.2.4WiFi设置2G网桥的默认的WiFi名称：BRAP_2G_XXXX和WiFi密码：5G网桥的默认的WiFi名称：BRAP_5G_XXXX和WiFi密码：；电脑、手机及其他终端可以通过此信号无线连接设备（备注:XXXX为网桥MAC地址后4位）。BVMFitSflUBffiWiFi:，MWiFi 0 舜 nroc rWFH 8888设备管
11、理平台谡行3Etta 同桥配 Masa WiFCl*t图3-2-5WIFI设置目说明：主网桥模式下，设备默认发射WiFi信号；从网桥模式下，网桥配对成功连接后,设备才发射WiFi信号。3.2.5 绑定云端如网桥设备所在的网络接入了互联网，可配置【网桥接口】信息，设备即可接入网络，以便通过云平台远程管理网桥设备。1、登录；2、【账号】填写“云端注册的账号”；3、【地址】填写“”；4、【描述】自定义，建议填写设备安装位置，以便后续方便管理;5、点击【保存】按钮，提示“云端连接状态已连接”，则表示设备成功绑定云平台。设备理平台云IX管理令双Mt虞图3-2-6绑定云端2当55用户急数3.2.6 云端远
12、程管理1、登录云平台；2、点击【区域列表】-【管理区域】-【设备管理】，找到绑定的网桥设备，点击【远程设备管理】即可远程登录设备。设福管理硬件型号BRItXSE设D00:1S:6d:05:6e9固件版本V1.O-2O171O2331521在蝴长58WIS得法主AP图3-2-7云端远程管理合注意：云端管理只支持设备的远程配置设置，绑定设备数量不限制；不支持认证、数据统计、业务功能。第四章常见问题处理4.1 配对问题4.1.1 不能配对1、未拨主从：确认一个是主、一个是从；2、先近距离配对好再安装；3、没对准，两个网桥要可视，正面平行对准，不能有阻挡；4、Web设置错误，复位主从网桥，重新换数字配
13、对：主从网桥桥接SSID和桥接密码不匹配；主从网桥信道不匹配；5、无线干扰，调整信道为最优信道；6、固件版本不相同，重新刷写同一个版本，网桥型号与固件不匹配，也不能配对:例：N540刷写B400固件,N540将无法配对;7、网桥型号不同，使用相同型号配对。4.1.2 断开配对1、用一段时间断开配对：复位换信道重新配对；检查信号灯；登录查看协商速度、网络信号；2、避开干扰；3、检查是否正常供电；4、升级固件。4.1.3 设备运行灯不亮1、PoE供电设备不正常工作2、CPE网桥POE口损坏3、网线松动，端口不正确4、供电电压偏低、插座有问题，输入电压不正确4.1.4 网桥重启1、只亮电源灯，供不上电，换DC电源供电；2、POE供电网线不能超过50米；3、网桥启动需要2分钟，启动过程侧面灯不会全部常亮。4.1.4设备经常死机1、静电原因：由于静电原因导致死机，设备或POE电源需要接地；2、运行时间过长：运行时间超过7天，开启定时重启；3、雷击原因：由于雷击后，引起POE端口损坏或运行不稳定，安装避雷针。4.2 数据不通4.2.1 接监控1、高通网桥接监控，摄像头和录像机要在相同IP网段；2、联发科网桥500米内要手动调整功率,主从功率调整到1810之间，协商数率保持IooMbPS以上。4.2.2 传网络1、联发科网桥，从网桥
