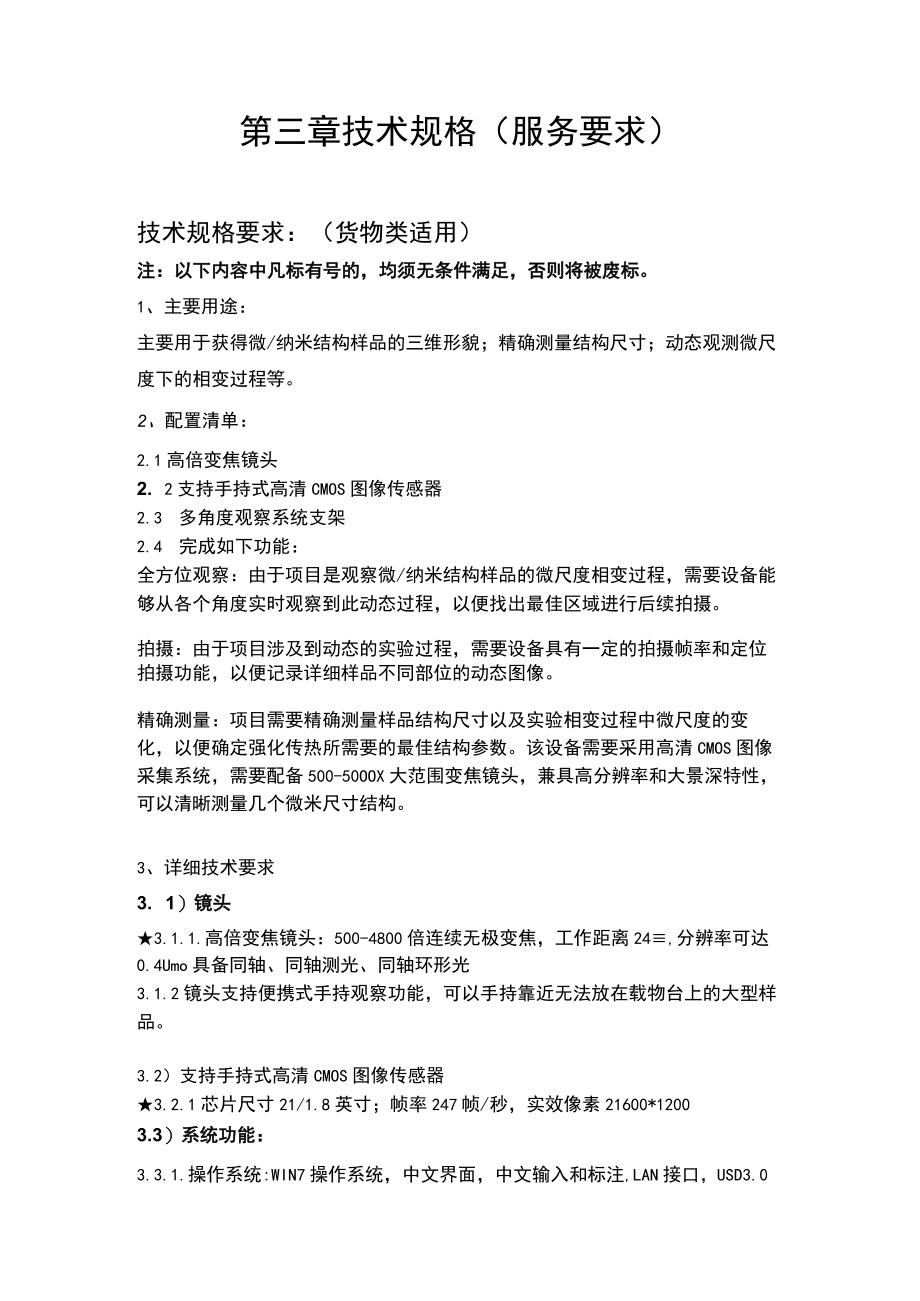

1、第三章技术规格（服务要求）技术规格要求：（货物类适用）注：以下内容中凡标有号的，均须无条件满足，否则将被废标。1、主要用途：主要用于获得微/纳米结构样品的三维形貌；精确测量结构尺寸；动态观测微尺度下的相变过程等。2、配置清单：2.1高倍变焦镜头2. 2支持手持式高清CMOS图像传感器2.3 多角度观察系统支架2.4 完成如下功能：全方位观察：由于项目是观察微/纳米结构样品的微尺度相变过程，需要设备能够从各个角度实时观察到此动态过程，以便找出最佳区域进行后续拍摄。拍摄：由于项目涉及到动态的实验过程，需要设备具有一定的拍摄帧率和定位拍摄功能，以便记录详细样品不同部位的动态图像。精确测量：项目需要精
2、确测量样品结构尺寸以及实验相变过程中微尺度的变化，以便确定强化传热所需要的最佳结构参数。该设备需要采用高清CMOS图像采集系统，需要配备500-50OOX大范围变焦镜头，兼具高分辨率和大景深特性，可以清晰测量几个微米尺寸结构。3、详细技术要求3. 1）镜头3.1.1.高倍变焦镜头：500-4800倍连续无极变焦，工作距离24,分辨率可达0.4Umo具备同轴、同轴测光、同轴环形光3.1.2镜头支持便携式手持观察功能，可以手持靠近无法放在载物台上的大型样品。3.2）支持手持式高清CMOS图像传感器3.2.1芯片尺寸21/1.8英寸；帧率247帧/秒，实效像素21600*12003.3）系统功能：3

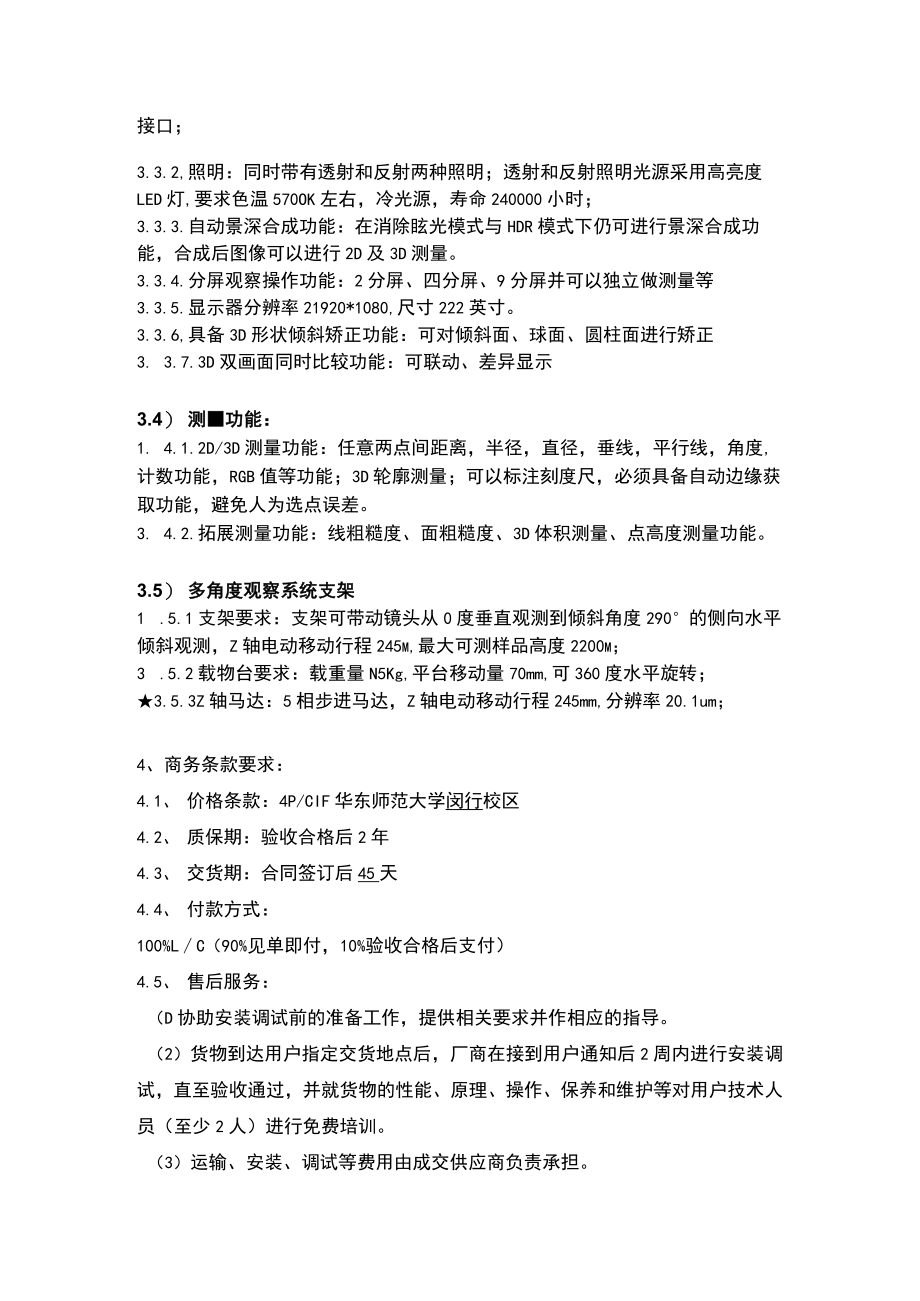

3、.3.1.操作系统:WIN7操作系统，中文界面，中文输入和标注,LAN接口，USD3.0接口；3.3.2,照明：同时带有透射和反射两种照明；透射和反射照明光源采用高亮度LED灯,要求色温570OK左右，冷光源，寿命240000小时；3.3.3.自动景深合成功能：在消除眩光模式与HDR模式下仍可进行景深合成功能，合成后图像可以进行2D及3D测量。3.3.4.分屏观察操作功能：2分屏、四分屏、9分屏并可以独立做测量等3.3.5.显示器分辨率21920*1080,尺寸222英寸。3.3.6,具备3D形状倾斜矫正功能：可对倾斜面、球面、圆柱面进行矫正3. 3.7.3D双画面同时比较功能：可联动、差异显
4、示3.4） 测功能：1. 4.1.2D/3D测量功能：任意两点间距离，半径，直径，垂线，平行线，角度,计数功能，RGB值等功能；3D轮廓测量；可以标注刻度尺，必须具备自动边缘获取功能，避免人为选点误差。3. 4.2.拓展测量功能：线粗糙度、面粗糙度、3D体积测量、点高度测量功能。3.5） 多角度观察系统支架1 .5.1支架要求：支架可带动镜头从0度垂直观测到倾斜角度290的侧向水平倾斜观测，Z轴电动移动行程245m,最大可测样品高度2200m；3 .5.2载物台要求：载重量N5Kg,平台移动量70mm,可360度水平旋转；3.5.3Z轴马达：5相步进马达，Z轴电动移动行程245mm,分辨率20

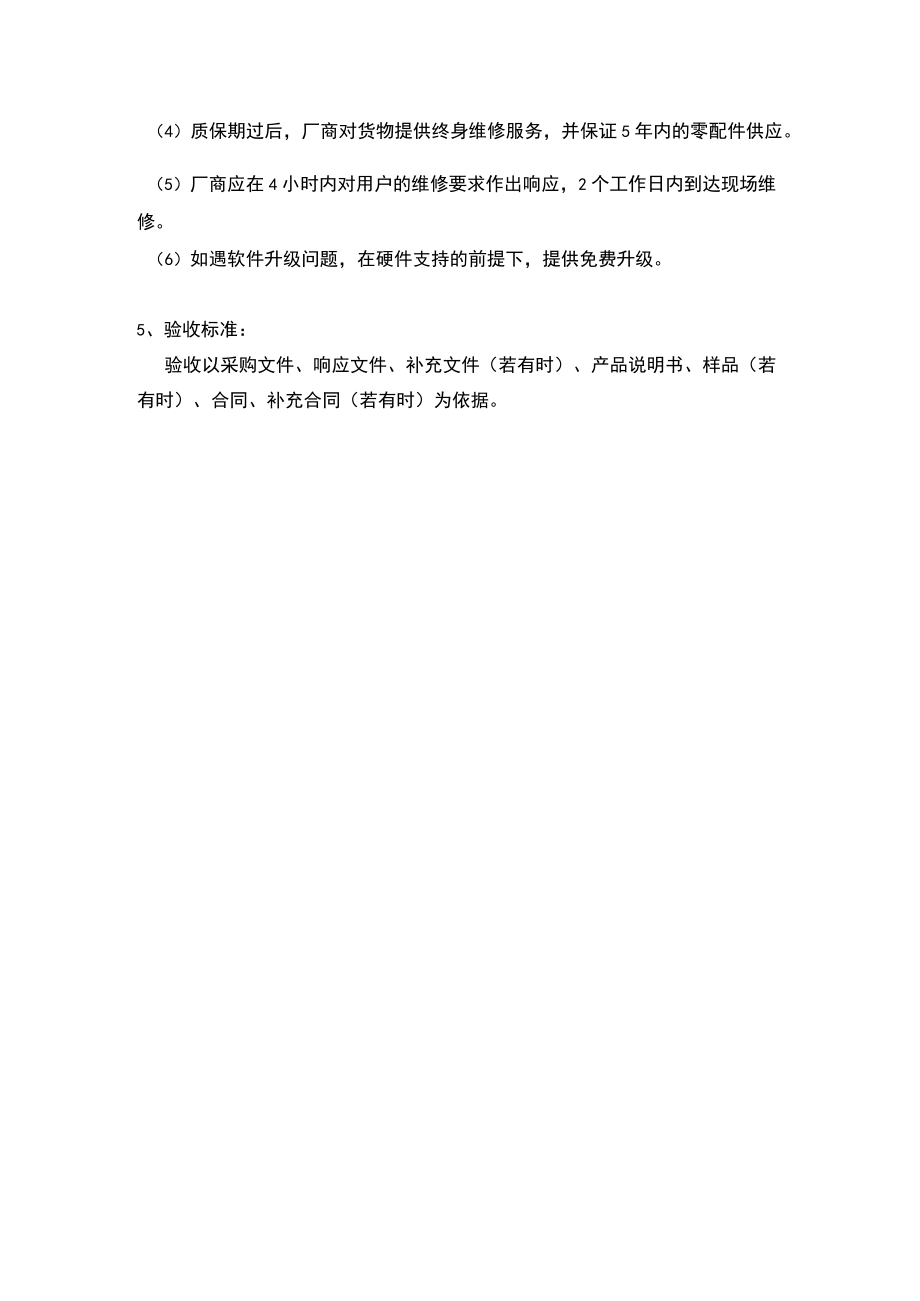

5、.1um；4、商务条款要求：4.1、 价格条款：4P/CIF华东师范大学闵行校区4.2、 质保期：验收合格后2年4.3、 交货期：合同签订后45天4.4、 付款方式：100%LC（90%见单即付，10%验收合格后支付）4.5、 售后服务：（D协助安装调试前的准备工作，提供相关要求并作相应的指导。（2）货物到达用户指定交货地点后，厂商在接到用户通知后2周内进行安装调试，直至验收通过，并就货物的性能、原理、操作、保养和维护等对用户技术人员（至少2人）进行免费培训。（3）运输、安装、调试等费用由成交供应商负责承担。（4）质保期过后，厂商对货物提供终身维修服务，并保证5年内的零配件供应。（5）厂商应在4小时内对用户的维修要求作出响应，2个工作日内到达现场维修。（6）如遇软件升级问题，在硬件支持的前提下，提供免费升级。5、验收标准：验收以采购文件、响应文件、补充文件（若有时）、产品说明书、样品（若有时）、合同、补充合同（若有时）为依据。
