1、*第六章货物需求一览表序号物料组物料描述品牌质量标准号单位数量备注1撬装泵电动撬装泵最大排量600Lmin,最高工作压力35Mpa详见规格书台3非安计划,投资限额150万注:1.单价及金额不含17%增值税,不含现场吊卸戏,含运费、含指导安装费、含调试费、含培训费、含现场服务费。2 .付款方式:货到验收合格后,凭入库验收单及设备验收单办理结算手续,质保期满无质量问题,付清质保金。3 .交货期:中标通知书下发之日起60天内。4 .交货地点:井下作业公司。5 .运输方式:供方自行选择运输方式到甲方指定地点。6 .制作投标文件时,质量标准和交货期、品牌为必填项,如未填写,甲方有权否决其投标。7 .制作

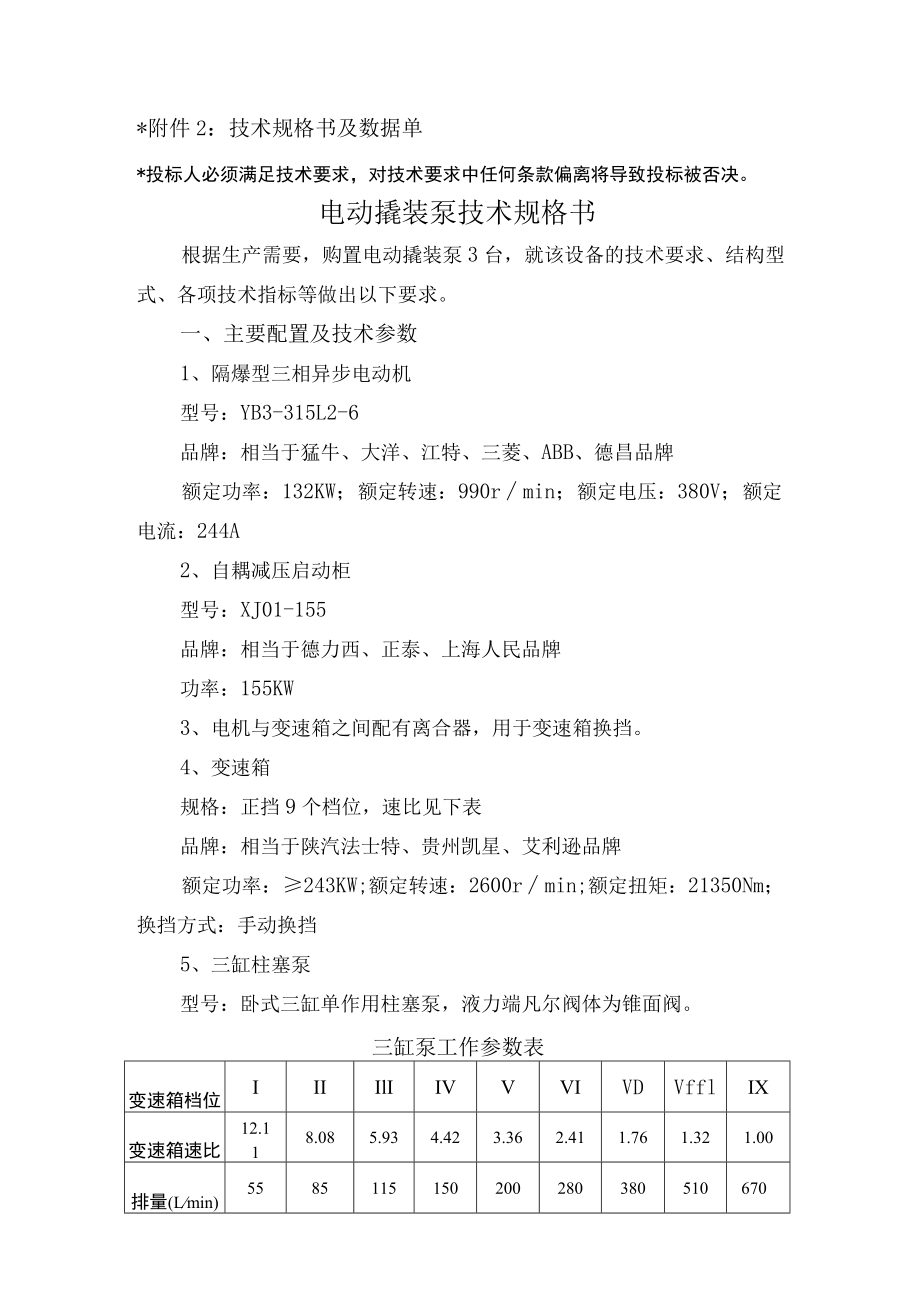

2、投标文件时,如甲方规定品牌,则投标人必须严格按甲方规定的品牌、规格型号填写,如投标人自行更改,甲方有权否决其投标。8 .制作投标文件时,投标人所填质量标准号必须满足技术规格书要求,否则甲方有权否决其投标。9 .商务部分综合报价表应与投标客户端制作的价格部分报价保持一致。10 .使用投标客户端编制价格部分投标文件时,应将综合报价表以附件形式上传。IL备注中注明非安设备投资的物资,投标报价金额不得超过非安设备投资额,超过对应投资额投标将被否决。*附件2:技术规格书及数据单*投标人必须满足技术要求,对技术要求中任何条款偏离将导致投标被否决。电动撬装泵技术规格书根据生产需要,购置电动撬装泵3台,就该设

3、备的技术要求、结构型式、各项技术指标等做出以下要求。一、主要配置及技术参数1、隔爆型三相异步电动机型号:YB3-315L2-6品牌:相当于猛牛、大洋、江特、三菱、ABB、德昌品牌额定功率:132KW;额定转速:990rmin;额定电压:380V;额定电流:244A2、自耦减压启动柜型号:XJ01-155品牌:相当于德力西、正泰、上海人民品牌功率:155KW3、电机与变速箱之间配有离合器,用于变速箱换挡。4、变速箱规格:正挡9个档位,速比见下表品牌:相当于陕汽法士特、贵州凯星、艾利逊品牌额定功率:243KW;额定转速:2600rmin;额定扭矩:21350Nm;换挡方式:手动换挡5、三缸柱塞泵型

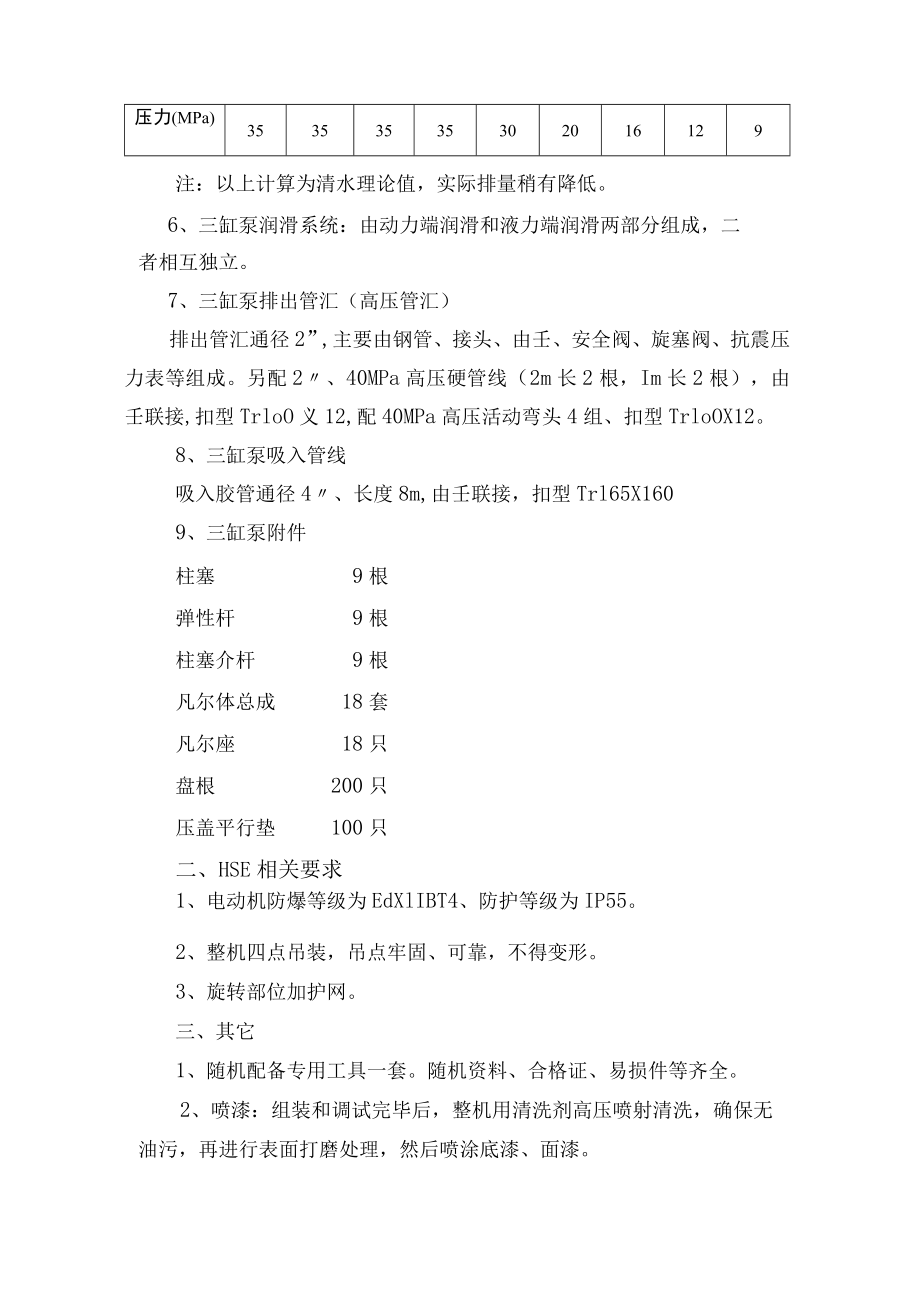

4、号:卧式三缸单作用柱塞泵,液力端凡尔阀体为锥面阀。三缸泵工作参数表变速箱档位IIIIlIIVVVIVDVfflIX变速箱速比12.118.085.934.423.362.411.761.321.00排量(Lmin)5585115150200280380510670压力(MPa)35353535302016129注:以上计算为清水理论值,实际排量稍有降低。6、三缸泵润滑系统:由动力端润滑和液力端润滑两部分组成,二者相互独立。7、三缸泵排出管汇(高压管汇)排出管汇通径2”,主要由钢管、接头、由壬、安全阀、旋塞阀、抗震压力表等组成。另配2、40MPa高压硬管线(2m长2根,Im长2根),由壬联接,扣

5、型TrloO义12,配40MPa高压活动弯头4组、扣型TrloOX12。8、三缸泵吸入管线吸入胶管通径4、长度8m,由壬联接,扣型Trl65X1609、三缸泵附件柱塞9根弹性杆9根柱塞介杆9根凡尔体总成18套凡尔座18只盘根200只压盖平行垫100只二、HSE相关要求1、电动机防爆等级为EdXlIBT4、防护等级为IP55。2、整机四点吊装,吊点牢固、可靠,不得变形。3、旋转部位加护网。三、其它1、随机配备专用工具一套。随机资料、合格证、易损件等齐全。2、喷漆:组装和调试完毕后,整机用清洗剂高压喷射清洗,确保无油污,再进行表面打磨处理,然后喷涂底漆、面漆。3、撬体的宽和高在运输状态不得超出规定

6、标准。4、设备到达甲方后,乙方负责调试,进行操作培训。5、在保修期内,由于产品设计、制造而引起机件损坏及设备故障,均由乙方负责及时修理或更换配件。保修期过后,双方应保持长期有偿服务信誉。6、需提供近三年(2014年1月1日至投标截止日)同规格整机销售业绩,且生产经营活动中无违法、违规记录;并提供本次招标的三缸柱塞泵生产图纸。7、设计制造符合国家和石油行业相关标准:GB/T9234-2008SY/T5078-2014SY/T5557-2009SY/T5211-2009机动往复泵水力泵抽油系统固井成套设备规范压裂成套设备规范附表1:苑东油川公司葭缶选型不项目名称电动撬装鬼购置Il划工叮油计(2U1

7、7J2勺I计划投资(HJC设备名称电动1装泵数吊(fj)整机为电动嘘装式:理由:作压ZrTI.*InR,动力电机型号:YB3Jlni2(为防爆电机.飘定功*132kW电区;的I3.门耦减压后动一小号XJCl155,功率I、电机与变速箱之间配有离合器.用没法HJW5、传动系统为手动变速箱换档,额定功并I速:2600rin:额定扭矩:130m;换挡6.卧式一缸单作用:提一一7,其它:HXKv胶管根,配2村一头四只.柱塞密封及其他密封什ft.I作接出式,整机不得总装自宅怛,L台为花纹板城供设备的使用说明节、产品的结40卜嬖配,件的说明B.i:VJj.;,义但_必坦I、根据现场作业实际需要一2、根据生产厂家产品质量品质,改备16EH面要求1、防爆,防护满足现场要求一2、整机四点吊装,吊点一固、可靠,不得变开3.旋转部位加护网.
