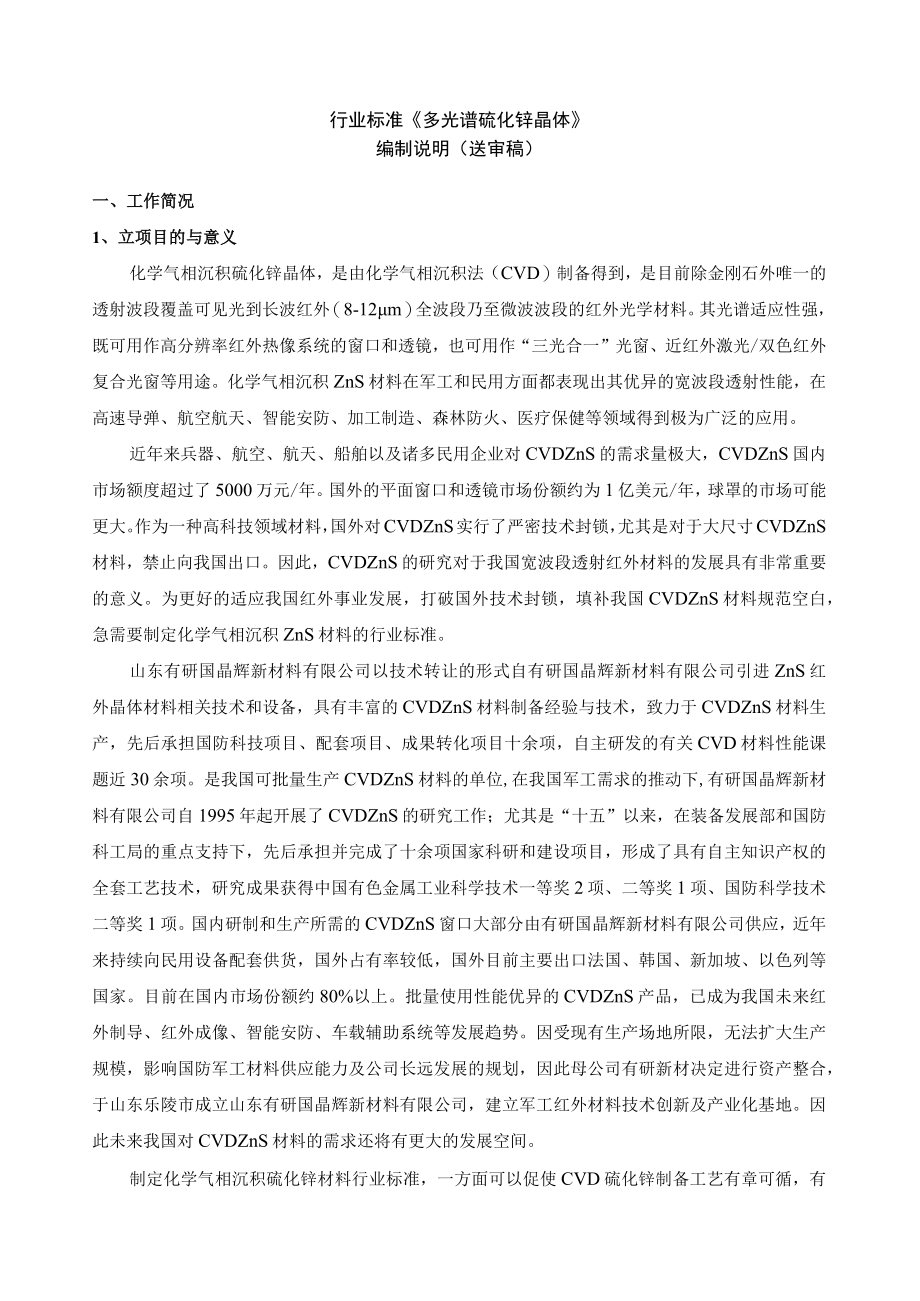

1、行业标准多光谱硫化锌晶体编制说明（送审稿）一、工作简况1、立项目的与意义化学气相沉积硫化锌晶体，是由化学气相沉积法（CVD）制备得到，是目前除金刚石外唯一的透射波段覆盖可见光到长波红外（8-12m）全波段乃至微波波段的红外光学材料。其光谱适应性强，既可用作高分辨率红外热像系统的窗口和透镜，也可用作“三光合一”光窗、近红外激光/双色红外复合光窗等用途。化学气相沉积ZnS材料在军工和民用方面都表现出其优异的宽波段透射性能，在高速导弹、航空航天、智能安防、加工制造、森林防火、医疗保健等领域得到极为广泛的应用。近年来兵器、航空、航天、船舶以及诸多民用企业对CVDZnS的需求量极大，CVDZnS国内市场
2、额度超过了5000万元/年。国外的平面窗口和透镜市场份额约为1亿美元/年，球罩的市场可能更大。作为一种高科技领域材料，国外对CVDZnS实行了严密技术封锁，尤其是对于大尺寸CVDZnS材料，禁止向我国出口。因此，CVDZnS的研究对于我国宽波段透射红外材料的发展具有非常重要的意义。为更好的适应我国红外事业发展，打破国外技术封锁，填补我国CVDZnS材料规范空白，急需要制定化学气相沉积ZnS材料的行业标准。山东有研国晶辉新材料有限公司以技术转让的形式自有研国晶辉新材料有限公司引进ZnS红外晶体材料相关技术和设备，具有丰富的CVDZnS材料制备经验与技术，致力于CVDZnS材料生产，先后承担国防科
3、技项目、配套项目、成果转化项目十余项，自主研发的有关CVD材料性能课题近30余项。是我国可批量生产CVDZnS材料的单位,在我国军工需求的推动下,有研国晶辉新材料有限公司自1995年起开展了CVDZnS的研究工作；尤其是“十五”以来，在装备发展部和国防科工局的重点支持下，先后承担并完成了十余项国家科研和建设项目，形成了具有自主知识产权的全套工艺技术，研究成果获得中国有色金属工业科学技术一等奖2项、二等奖1项、国防科学技术二等奖1项。国内研制和生产所需的CVDZnS窗口大部分由有研国晶辉新材料有限公司供应，近年来持续向民用设备配套供货，国外占有率较低，国外目前主要出口法国、韩国、新加坡、以色列等
4、国家。目前在国内市场份额约80%以上。批量使用性能优异的CVDZnS产品，已成为我国未来红外制导、红外成像、智能安防、车载辅助系统等发展趋势。因受现有生产场地所限，无法扩大生产规模，影响国防军工材料供应能力及公司长远发展的规划，因此母公司有研新材决定进行资产整合，于山东乐陵市成立山东有研国晶辉新材料有限公司，建立军工红外材料技术创新及产业化基地。因此未来我国对CVDZnS材料的需求还将有更大的发展空间。制定化学气相沉积硫化锌材料行业标准，一方面可以促使CVD硫化锌制备工艺有章可循，有准可依，促进该行业发展；另一方面为激光加工、汽车夜视、消防等下游产业提供材料支撑标准。因此，制定该行标更加有利于

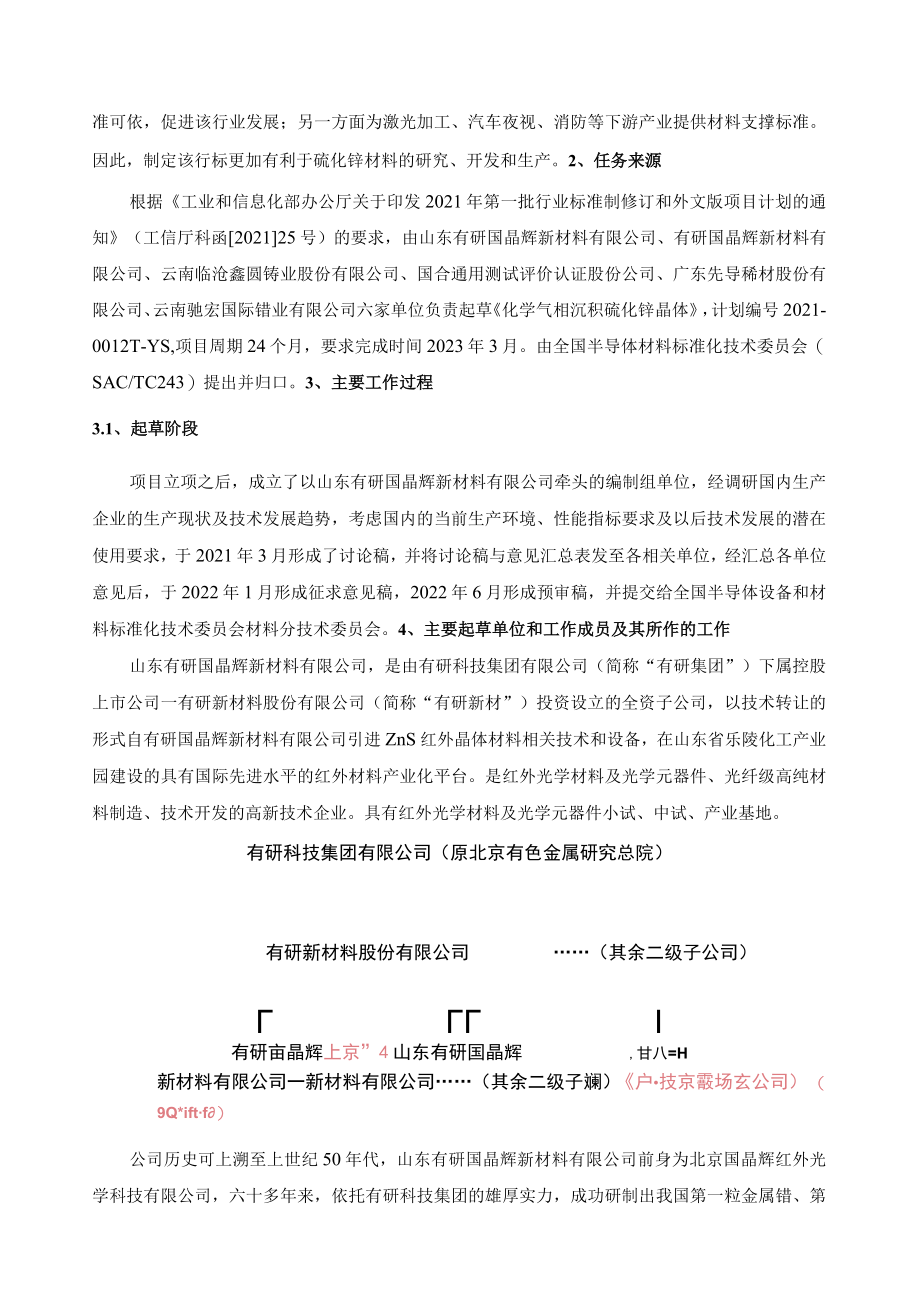

5、硫化锌材料的研究、开发和生产。2、任务来源根据工业和信息化部办公厅关于印发2021年第一批行业标准制修订和外文版项目计划的通知（工信厅科函202125号）的要求，由山东有研国晶辉新材料有限公司、有研国晶辉新材料有限公司、云南临沧鑫圆铸业股份有限公司、国合通用测试评价认证股份公司、广东先导稀材股份有限公司、云南驰宏国际错业有限公司六家单位负责起草化学气相沉积硫化锌晶体，计划编号2021-0012T-YS,项目周期24个月，要求完成时间2023年3月。由全国半导体材料标准化技术委员会（SAC/TC243）提出并归口。3、主要工作过程3.1、起草阶段项目立项之后，成立了以山东有研国晶辉新材料有限公司
6、牵头的编制组单位，经调研国内生产企业的生产现状及技术发展趋势，考虑国内的当前生产环境、性能指标要求及以后技术发展的潜在使用要求，于2021年3月形成了讨论稿，并将讨论稿与意见汇总表发至各相关单位，经汇总各单位意见后，于2022年1月形成征求意见稿，2022年6月形成预审稿，并提交给全国半导体设备和材料标准化技术委员会材料分技术委员会。4、主要起草单位和工作成员及其所作的工作山东有研国晶辉新材料有限公司，是由有研科技集团有限公司（简称“有研集团”）下属控股上市公司一有研新材料股份有限公司（简称“有研新材”）投资设立的全资子公司，以技术转让的形式自有研国晶辉新材料有限公司引进ZnS红外晶体材料相关
7、技术和设备，在山东省乐陵化工产业园建设的具有国际先进水平的红外材料产业化平台。是红外光学材料及光学元器件、光纤级高纯材料制造、技术开发的高新技术企业。具有红外光学材料及光学元器件小试、中试、产业基地。有研科技集团有限公司（原北京有色金属研究总院）有研新材料股份有限公司（其余二级子公司）I有研亩晶辉上京”4山东有研国晶辉,甘八=H新材料有限公司一新材料有限公司（其余二级子斓）户技京霰场玄公司）（9Q*iftf）公司历史可上溯至上世纪50年代，山东有研国晶辉新材料有限公司前身为北京国晶辉红外光学科技有限公司，六十多年来，依托有研科技集团的雄厚实力，成功研制出我国第一粒金属错、第一根大直径红外错单晶

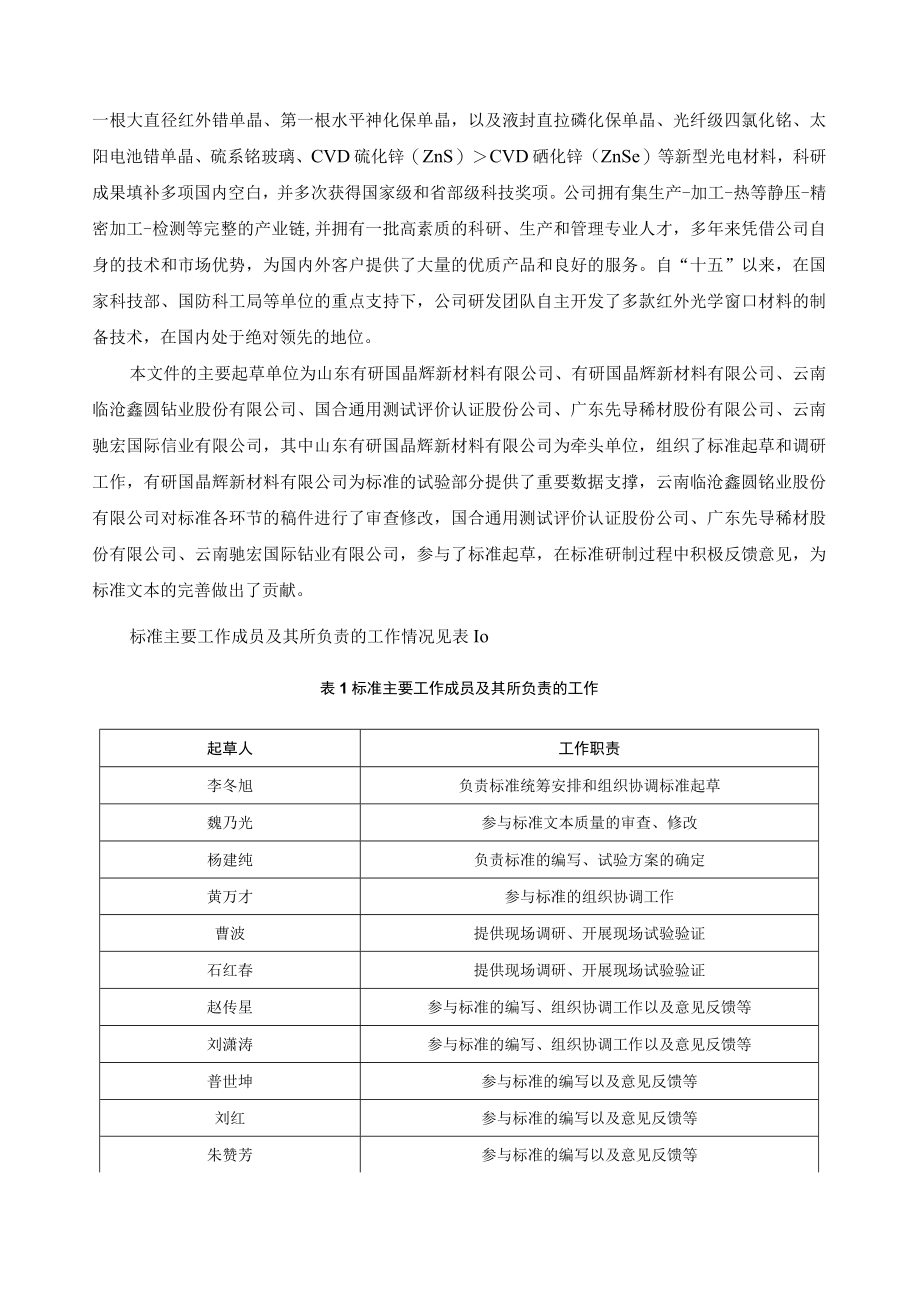

8、、第一根水平神化保单晶，以及液封直拉磷化保单晶、光纤级四氯化铭、太阳电池错单晶、硫系铭玻璃、CVD硫化锌（ZnS）CVD硒化锌（ZnSe）等新型光电材料，科研成果填补多项国内空白，并多次获得国家级和省部级科技奖项。公司拥有集生产-加工-热等静压-精密加工-检测等完整的产业链,并拥有一批高素质的科研、生产和管理专业人才，多年来凭借公司自身的技术和市场优势，为国内外客户提供了大量的优质产品和良好的服务。自“十五”以来，在国家科技部、国防科工局等单位的重点支持下，公司研发团队自主开发了多款红外光学窗口材料的制备技术，在国内处于绝对领先的地位。本文件的主要起草单位为山东有研国晶辉新材料有限公司、有研国
9、晶辉新材料有限公司、云南临沧鑫圆钻业股份有限公司、国合通用测试评价认证股份公司、广东先导稀材股份有限公司、云南驰宏国际信业有限公司，其中山东有研国晶辉新材料有限公司为牵头单位，组织了标准起草和调研工作，有研国晶辉新材料有限公司为标准的试验部分提供了重要数据支撑，云南临沧鑫圆铭业股份有限公司对标准各环节的稿件进行了审查修改，国合通用测试评价认证股份公司、广东先导稀材股份有限公司、云南驰宏国际钻业有限公司，参与了标准起草，在标准研制过程中积极反馈意见，为标准文本的完善做出了贡献。标准主要工作成员及其所负责的工作情况见表Io表1标准主要工作成员及其所负责的工作起草人工作职责李冬旭负责标准统筹安排和组
10、织协调标准起草魏乃光参与标准文本质量的审查、修改杨建纯负责标准的编写、试验方案的确定黄万才参与标准的组织协调工作曹波提供现场调研、开展现场试验验证石红春提供现场调研、开展现场试验验证赵传星参与标准的编写、组织协调工作以及意见反馈等刘潇涛参与标准的编写、组织协调工作以及意见反馈等普世坤参与标准的编写以及意见反馈等刘红参与标准的编写以及意见反馈等朱赞芳参与标准的编写以及意见反馈等王侃参与标准的编写以及意见反馈等二、标准编制的原则及确定主要内容的依据1、编制原则本标准起草单位自接受起草任务后，成立了标准编制工作组，负责收集生产统计、检验数据、市场需求及客户要求等信息，初步确定了化学气和沉积硫化锌晶体
11、标准起草所遵循的基本原则和编制依据：1）标准的编写格式按国家标准GBZT1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的统一规定和要求进行编写。2）国内的当前生产环境、性能指标要求及以后技术发展的潜在使用要求。3）考虑国内生产企业的生产现状及技术发展趋势。2、标准主要内容的确定依据本标准规定了硫化锌晶体的牌号及分类、技术要求、试验方法、试验规则以及标志、包装、运输、贮存、质量证明文件。本标准适用于化学气相沉积法（CVD）制备的适用波长范围在1Um14m的红外光学用化学气相沉积硫化锌晶体材料（以下简称CVD硫化锌）。2.1、 制定了标准的适用范围。近年来兵器、航空、航天、船舶
12、以及诸多民用企业对CVDZnS的需求量极大，CVDZnS国内市场额度超过了5000万元/年。国外的平面窗口和透镜市场份额约为1亿美元/年，球罩的市场可能更大。作为一种高科技领域材料，国外对CVDZnS实行了严密技术封锁，尤其是对于大尺寸CVDZnS材料，禁止向我国出口。因此，CVDZnS的研究对于我国宽波段透射红外材料的发展具有非常重要的意义。为更好的适应我国红外事业发展，打破国外技术封锁，填补我国CVDZnS材料规范空白，急需要制定化学气相沉积ZnS材料的行业标准。采用化学气相沉积法(CVD)制备，以锌(Zn)和硫化氢(FhS)为初始原料，氨气(Ar)为载体，反应的方程式为：H2S(g)+Z
13、n(g)=ZnS(s)+H2(g)利用Zn和H2S气体在一定温度下的沉积室衬底表面进行，衬底加热到一定温度后，Ar气分别携带Zn蒸汽和H2S气体进入沉积室，反应气体在衬底表面或附近发生化学反应，形成ZnS晶体。整个过程在一定的真空条件下进行，并在数百小时的生长过程中保持温度、压力、气体流量等工艺参数的恒定，实现连续不断地成核和均匀生长，最终得到高纯度、高致密性的CVDZnS多晶块体材料。设备由高温真空炉、真空机组、温控系统、供气系统、过滤装置和尾气处理装置等部分组成。过滤系统用于过滤尾气中的颗粒物，避免其影响真空泵的工作。尾气处理系统用于吸收残余的微量HzS气体，避免污染环境。对标准ZnS进行
14、透明化处理(热等静压处理)消除材料内部吸收机制，即可得到多光谱CVDZnS(M-ZnS)o多光谱ZnS材料通透，在可见光到长波红外全波段范围内具有极佳的光学透射性能，能够满足激光-红外复合光窗、可见光-激光-红外“三光合一”窗口等先进应用的需求。性能包括光学透射比、折射率、折射率不均匀性、维氏硬度、弯曲强度、尺寸及允许偏差、外观质量。规定红外光学用CVD硫化锌材料的要求。适用于波长范围在2m14m的红外光学用CVD硫化锌材料。2.2、 引用了规范性引用文件。根据需要，本标准编写过程中引用了相关规范性引用文件GB/T191包装储运图示标志、GBZT6040红外光谱分析方法通则、GB/T6569精
