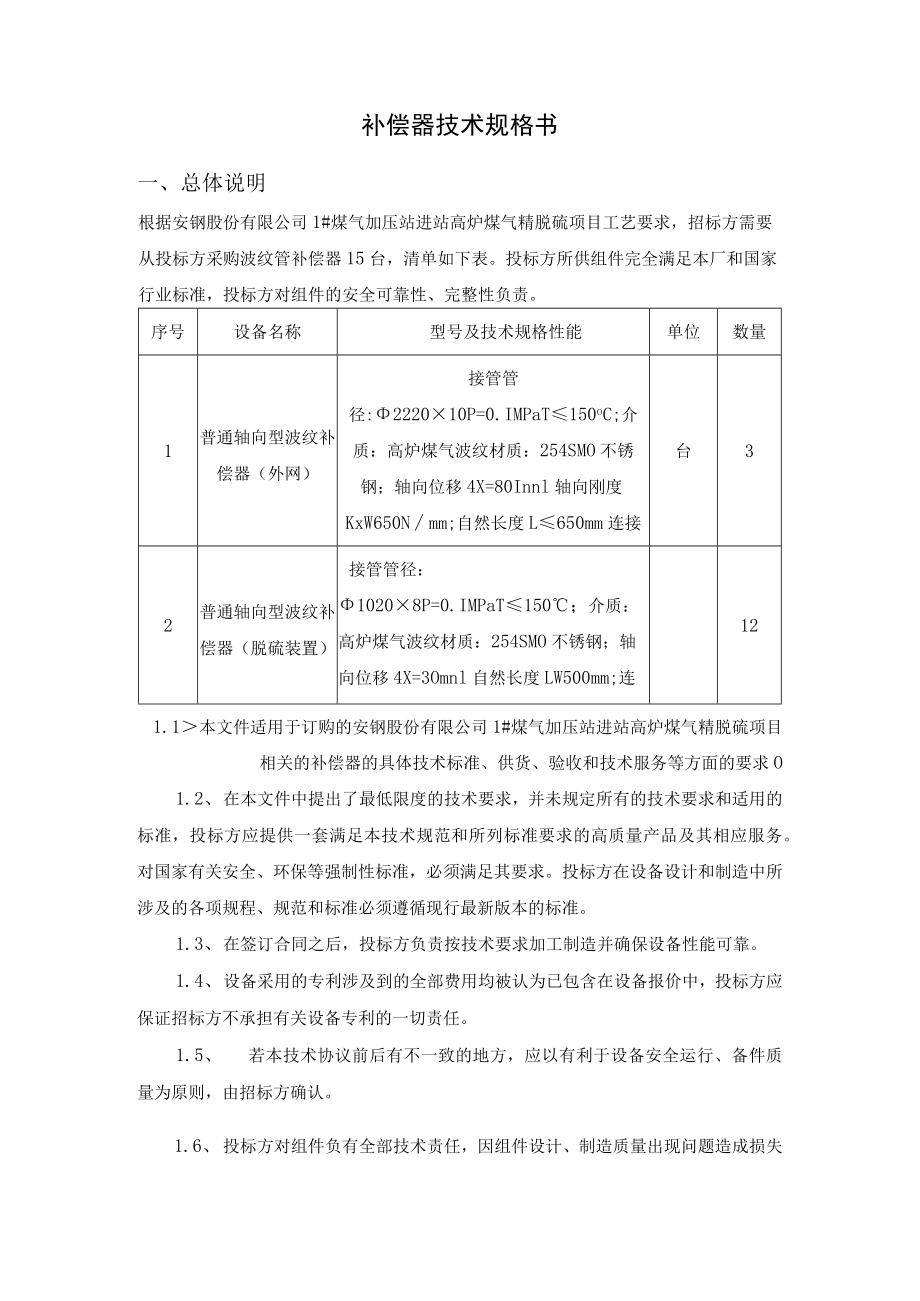

补偿器技术规格书.docx_第1页
第1页 / 共3页

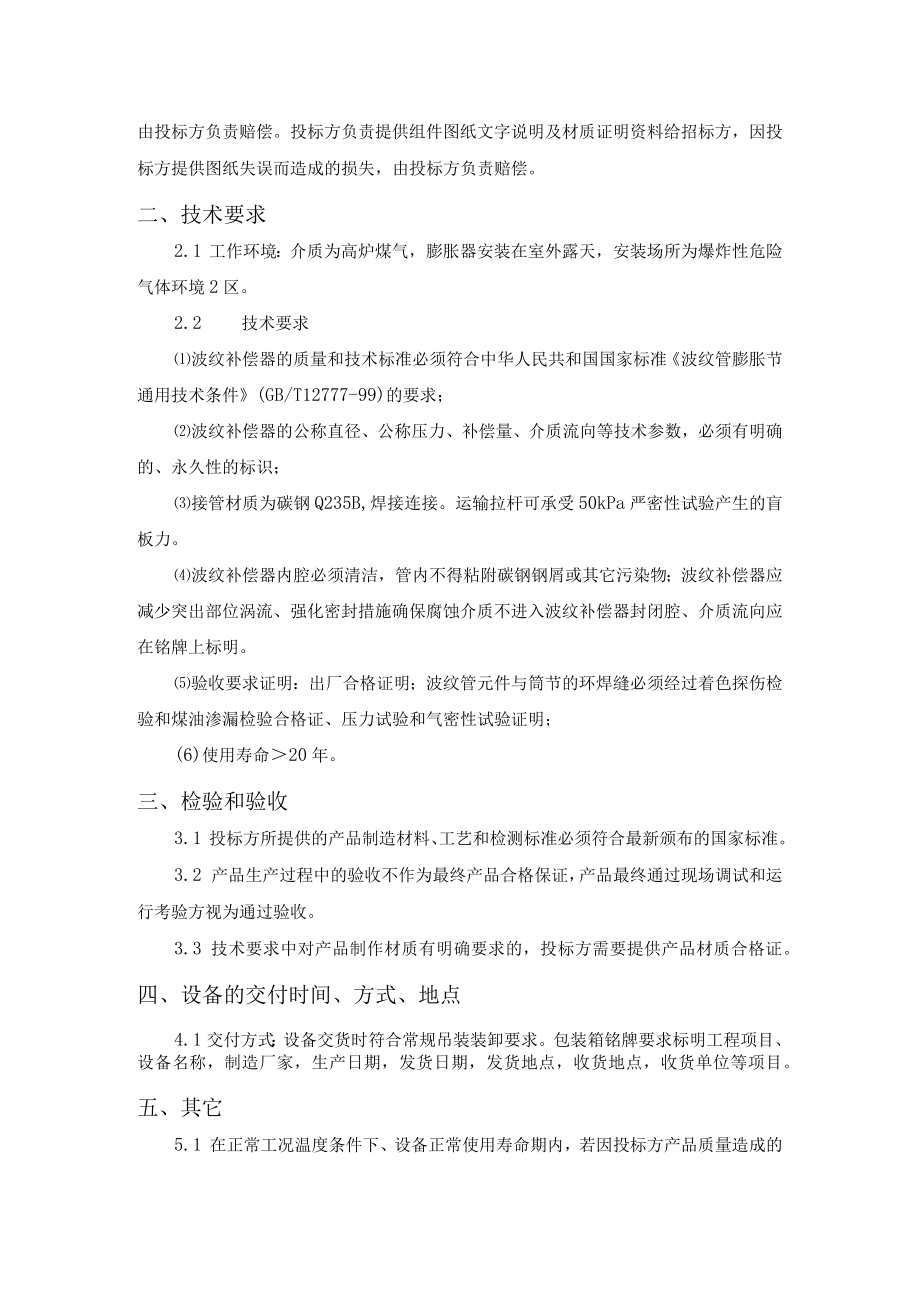

补偿器技术规格书.docx_第2页
第2页 / 共3页

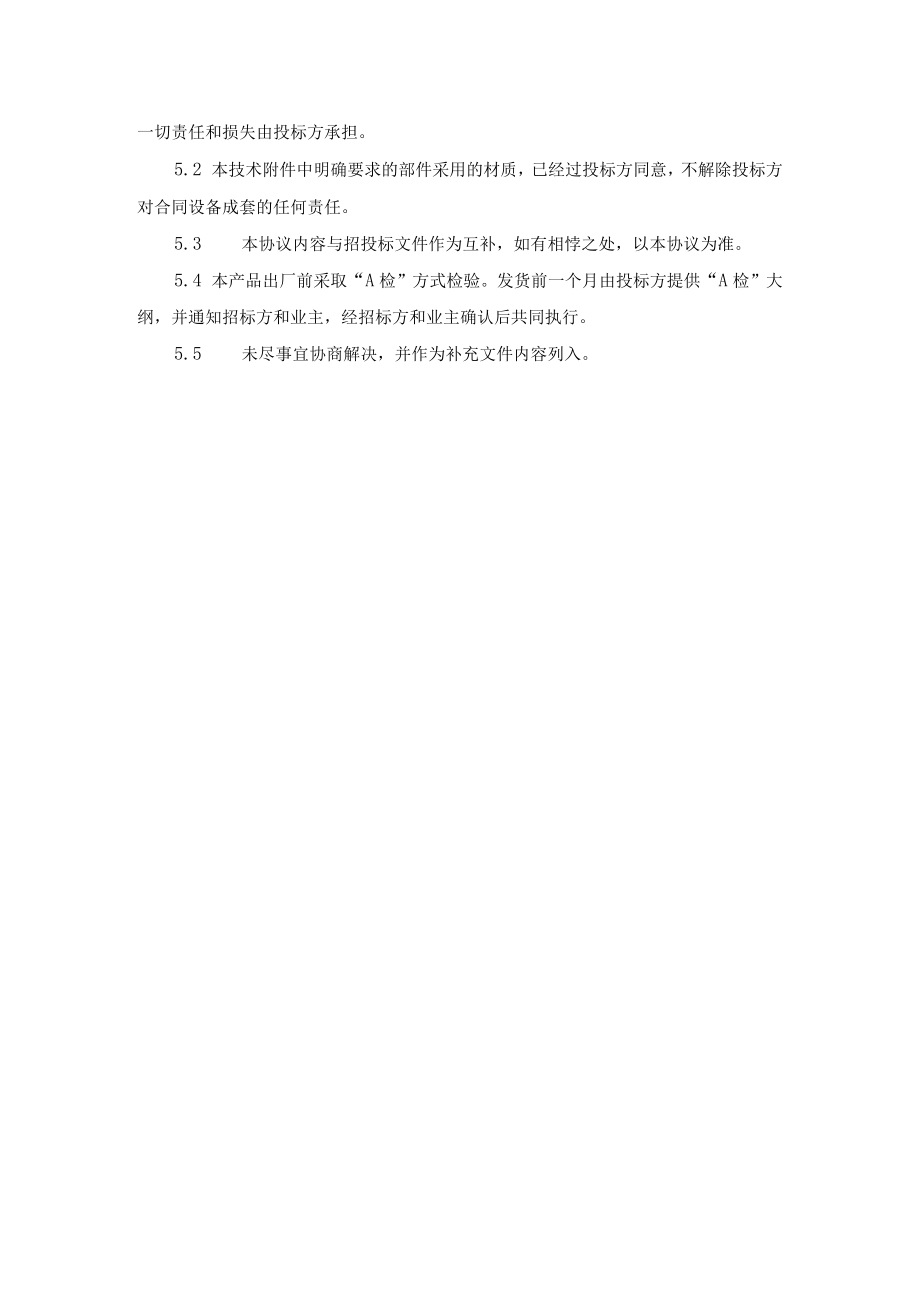

补偿器技术规格书.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《补偿器技术规格书.docx》由会员分享,可在线阅读,更多相关《补偿器技术规格书.docx(3页珍藏版)》请在第壹文秘上搜索。

1、补偿器技术规格书一、总体说明根据安钢股份有限公司1#煤气加压站进站高炉煤气精脱硫项目工艺要求,招标方需要从投标方采购波纹管补偿器15台,清单如下表。投标方所供组件完全满足本厂和国家行业标准,投标方对组件的安全可靠性、完整性负责。序号设备名称型号及技术规格性能单位数量1普通轴向型波纹补偿器(外网)接管管径:222010P=0.IMPaT150oC;介质:高炉煤气波纹材质:254SMO不锈钢;轴向位移4X=80Innl轴向刚度KxW650Nmm;自然长度L650mm连接方式:焊接台32普通轴向型波纹补偿器(脱硫装置)接管管径:10208P=0.IMPaT150;介质:高炉煤气波纹材质:254SMO

2、不锈钢;轴向位移4X=3Omnl自然长度LW500mm;连接方式:焊接121.1本文件适用于订购的安钢股份有限公司1#煤气加压站进站高炉煤气精脱硫项目相关的补偿器的具体技术标准、供货、验收和技术服务等方面的要求O1.2、 在本文件中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,投标方应提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准,必须满足其要求。投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。1.3、 在签订合同之后,投标方负责按技术要求加工制造并确保设备性能可靠。1.4、 设备采用的专利涉及到的

3、全部费用均被认为已包含在设备报价中,投标方应保证招标方不承担有关设备专利的一切责任。1.5、 若本技术协议前后有不一致的地方,应以有利于设备安全运行、备件质量为原则,由招标方确认。1.6、 投标方对组件负有全部技术责任,因组件设计、制造质量出现问题造成损失由投标方负责赔偿。投标方负责提供组件图纸文字说明及材质证明资料给招标方,因投标方提供图纸失误而造成的损失,由投标方负责赔偿。二、技术要求2.1 工作环境:介质为高炉煤气,膨胀器安装在室外露天,安装场所为爆炸性危险气体环境2区。2.2 技术要求波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准波纹管膨胀节通用技术条件(GB/T12777-

4、99)的要求;波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数,必须有明确的、永久性的标识;接管材质为碳钢Q235B,焊接连接。运输拉杆可承受50kPa严密性试验产生的盲板力。波纹补偿器内腔必须清洁,管内不得粘附碳钢钢屑或其它污染物;波纹补偿器应减少突出部位涡流、强化密封措施确保腐蚀介质不进入波纹补偿器封闭腔、介质流向应在铭牌上标明。验收要求证明:出厂合格证明;波纹管元件与筒节的环焊缝必须经过着色探伤检验和煤油渗漏检验合格证、压力试验和气密性试验证明;(6)使用寿命20年。三、检验和验收3.1 投标方所提供的产品制造材料、工艺和检测标准必须符合最新颁布的国家标准。3.2 产品生产过程

5、中的验收不作为最终产品合格保证,产品最终通过现场调试和运行考验方视为通过验收。3.3 技术要求中对产品制作材质有明确要求的,投标方需要提供产品材质合格证。四、设备的交付时间、方式、地点4.1交付方式:设备交货时符合常规吊装装卸要求。包装箱铭牌要求标明工程项目、设备名称,制造厂家,生产日期,发货日期,发货地点,收货地点,收货单位等项目。五、其它5.1 在正常工况温度条件下、设备正常使用寿命期内,若因投标方产品质量造成的一切责任和损失由投标方承担。5.2 本技术附件中明确要求的部件采用的材质,已经过投标方同意,不解除投标方对合同设备成套的任何责任。5.3 本协议内容与招投标文件作为互补,如有相悖之处,以本协议为准。5.4 本产品出厂前采取“A检”方式检验。发货前一个月由投标方提供“A检”大纲,并通知招标方和业主,经招标方和业主确认后共同执行。5.5 未尽事宜协商解决,并作为补充文件内容列入。
