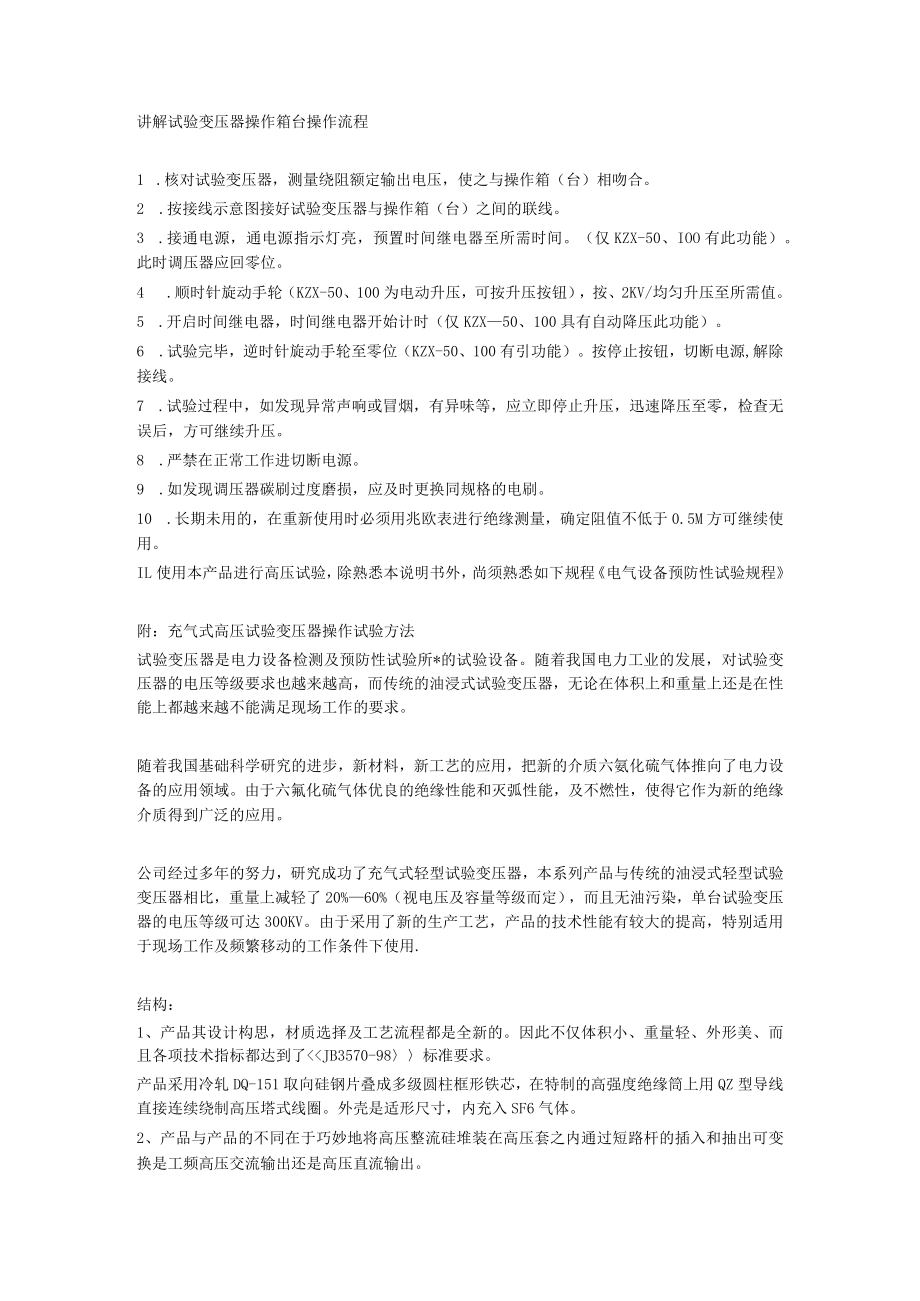

1、讲解试验变压器操作箱台操作流程1 .核对试验变压器，测量绕阻额定输出电压，使之与操作箱（台）相吻合。2 .按接线示意图接好试验变压器与操作箱（台）之间的联线。3 .接通电源，通电源指示灯亮，预置时间继电器至所需时间。（仅KZX-50、IOO有此功能）。此时调压器应回零位。4 .顺时针旋动手轮（KZX-50、100为电动升压，可按升压按钮），按、2KV/均匀升压至所需值。5 .开启时间继电器，时间继电器开始计时（仅KZX50、100具有自动降压此功能）。6 .试验完毕，逆时针旋动手轮至零位（KZX-50、100有引功能）。按停止按钮，切断电源,解除接线。7 .试验过程中，如发现异常声响或冒烟，有
2、异味等，应立即停止升压，迅速降压至零，检查无误后，方可继续升压。8 .严禁在正常工作进切断电源。9 .如发现调压器碳刷过度磨损，应及时更换同规格的电刷。10 .长期未用的，在重新使用时必须用兆欧表进行绝缘测量，确定阻值不低于0.5M方可继续使用。IL使用本产品进行高压试验，除熟悉本说明书外，尚须熟悉如下规程电气设备预防性试验规程附：充气式高压试验变压器操作试验方法试验变压器是电力设备检测及预防性试验所*的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。随着我国基础科学研究的进步，新
3、材料，新工艺的应用，把新的介质六氨化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20%60%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.结构：1、产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了JB3570-98标准要求。产品

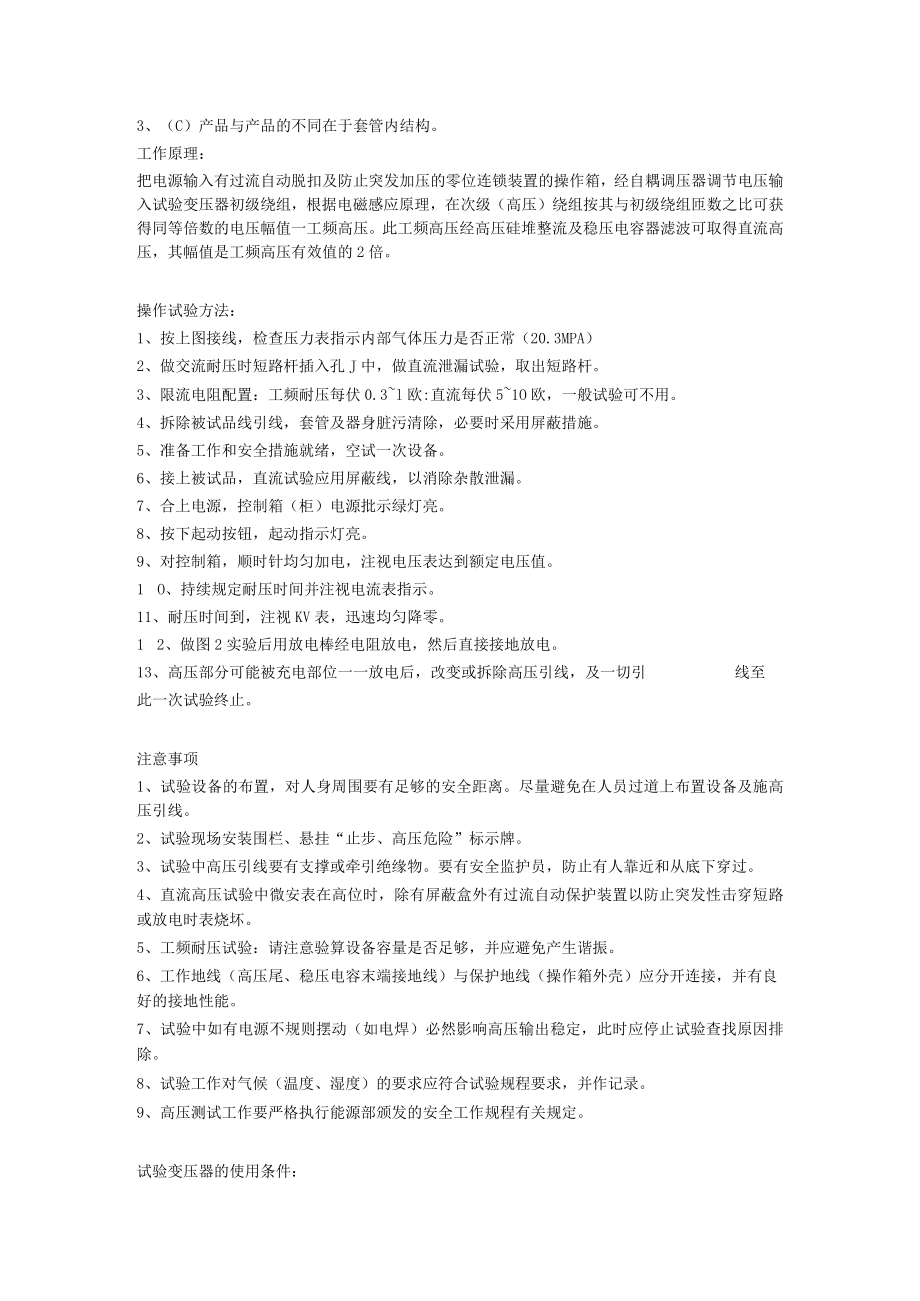

4、采用冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。2、产品与产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换是工频高压交流输出还是高压直流输出。3、（C）产品与产品的不同在于套管内结构。工作原理：把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入试验变压器初级绕组，根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值一工频高压。此工频高压经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的
5、2倍。操作试验方法：1、按上图接线，检查压力表指示内部气体压力是否正常（20.3MPA）2、做交流耐压时短路杆插入孔J中，做直流泄漏试验，取出短路杆。3、限流电阻配置：工频耐压每伏0.3l欧:直流每伏51O欧，一般试验可不用。4、拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。5、准备工作和安全措施就绪，空试一次设备。6、接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。7、合上电源，控制箱（柜）电源批示绿灯亮。8、按下起动按钮，起动指示灯亮。9、对控制箱，顺时针均匀加电，注视电压表达到额定电压值。1 O、持续规定耐压时间并注视电流表指示。11、耐压时间到，注视KV表，迅速均匀降零。1
6、 2、做图2实验后用放电棒经电阻放电，然后直接接地放电。13、高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。注意事项1、试验设备的布置，对人身周围要有足够的安全距离。尽量避免在人员过道上布置设备及施高压引线。2、试验现场安装围栏、悬挂“止步、高压危险”标示牌。3、试验中高压引线要有支撑或牵引绝缘物。要有安全监护员，防止有人靠近和从底下穿过。4、直流高压试验中微安表在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。5、工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。6、工作地线（高压尾、稳压电容末端接地线）与保护地线（操作

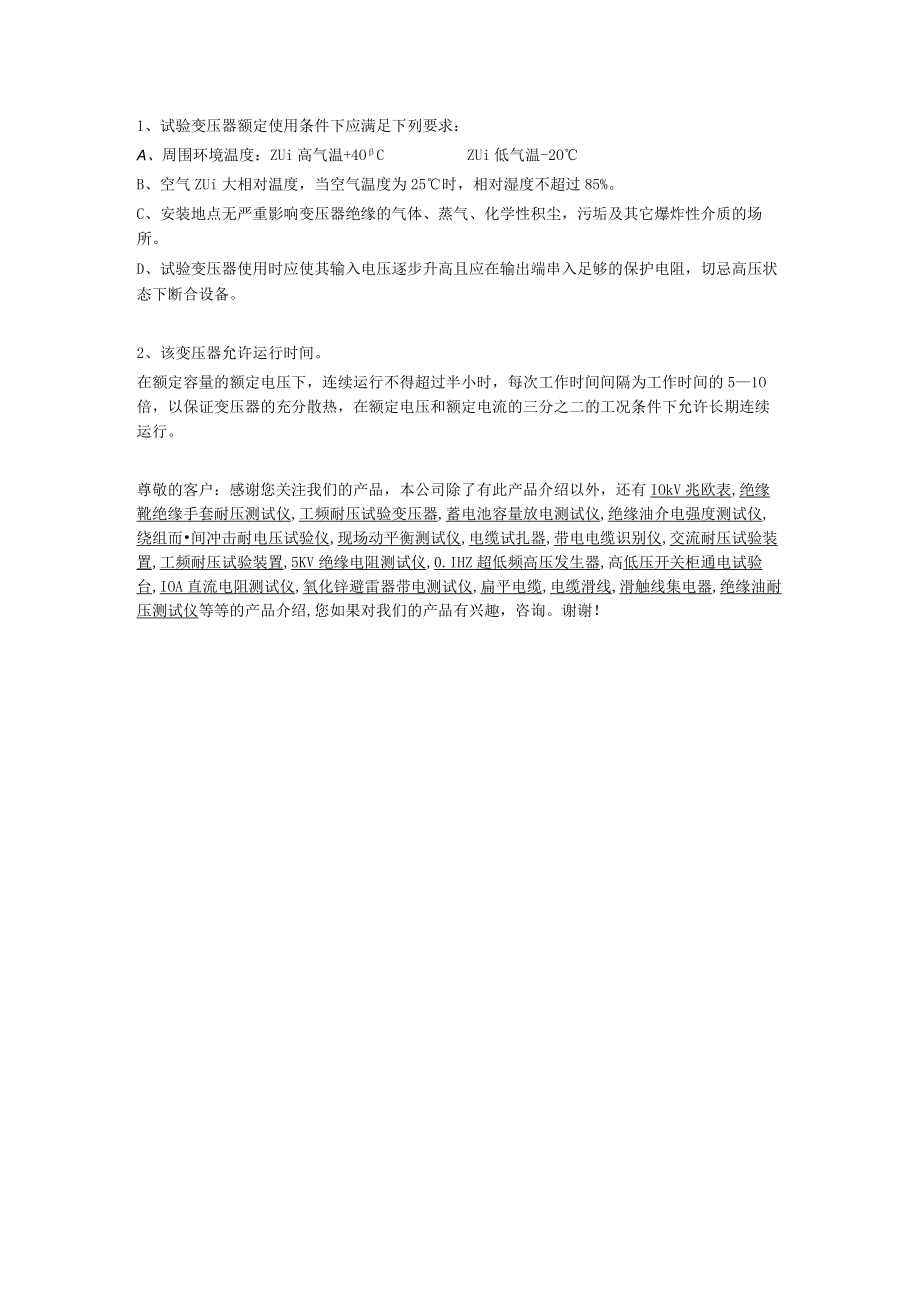

7、箱外壳）应分开连接，并有良好的接地性能。7、试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。8、试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。9、高压测试工作要严格执行能源部颁发的安全工作规程有关规定。试验变压器的使用条件：1、试验变压器额定使用条件下应满足下列要求：A、周围环境温度：ZUi高气温+4OCZUi低气温-2OB、空气ZUi大相对温度，当空气温度为25时，相对湿度不超过85%。C、安装地点无严重影响变压器绝缘的气体、蒸气、化学性积尘，污垢及其它爆炸性介质的场所。D、试验变压器使用时应使其输入电压逐步升高且应在输出端串入足够的保护
8、电阻，切忌高压状态下断合设备。2、该变压器允许运行时间。在额定容量的额定电压下，连续运行不得超过半小时，每次工作时间间隔为工作时间的51O倍，以保证变压器的充分散热，在额定电压和额定电流的三分之二的工况条件下允许长期连续运行。尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有IOkV兆欧表,绝缘靴绝缘手套耐压测试仪,工频耐压试验变压器,蓄电池容量放电测试仪,绝缘油介电强度测试仪,绕组而间冲击耐电压试验仪,现场动平衡测试仪,电缆试扎器,带电电缆识别仪,交流耐压试验装置,工频耐压试验装置,5KV绝缘电阻测试仪,0.IHZ超低频高压发生器,高低压开关柜通电试验台,IOA直流电阻测试仪,氧化锌避雷器带电测试仪,扁平电缆,电缆滑线,滑触线集电器,绝缘油耐压测试仪等等的产品介绍,您如果对我们的产品有兴趣，咨询。谢谢！
