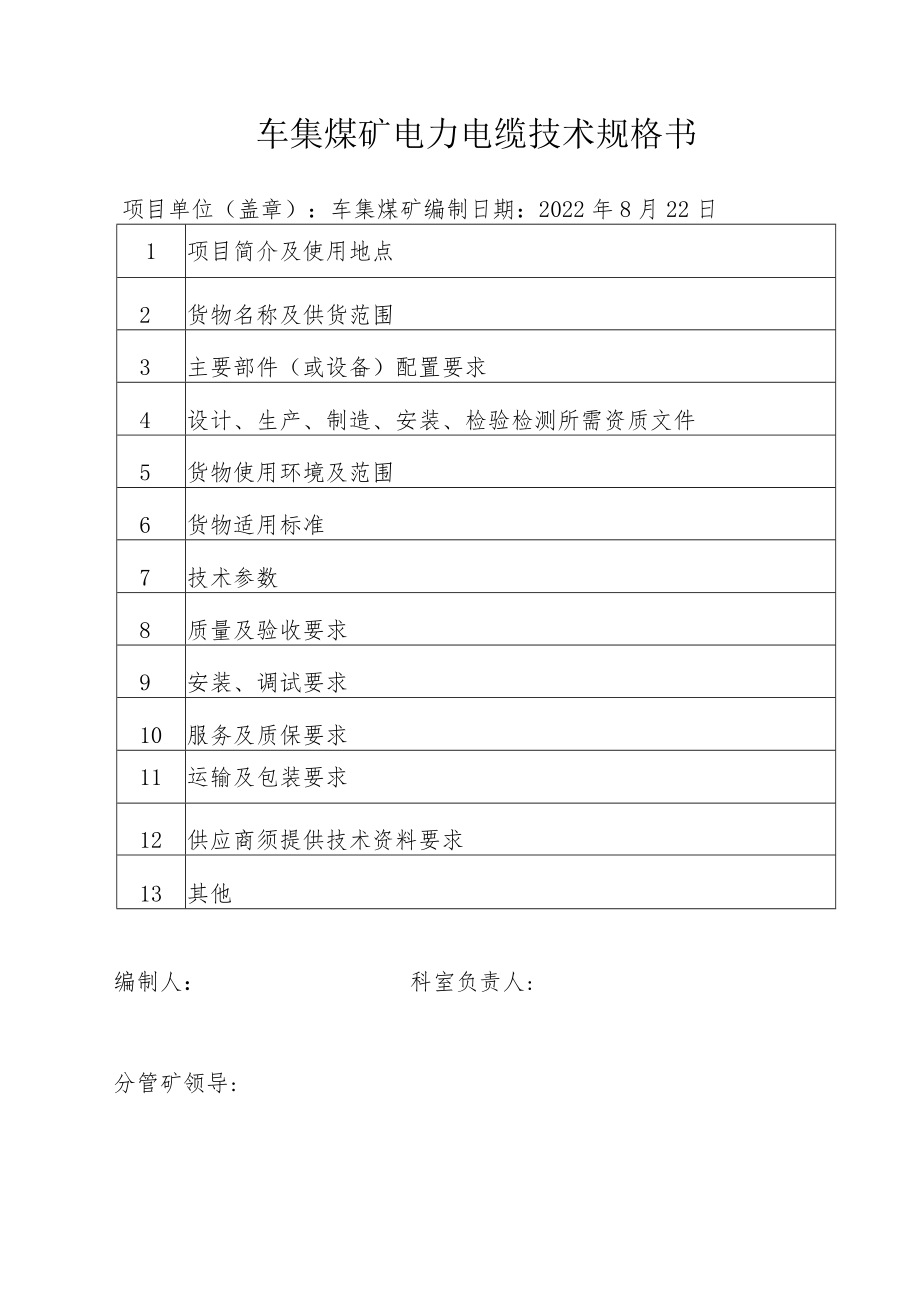

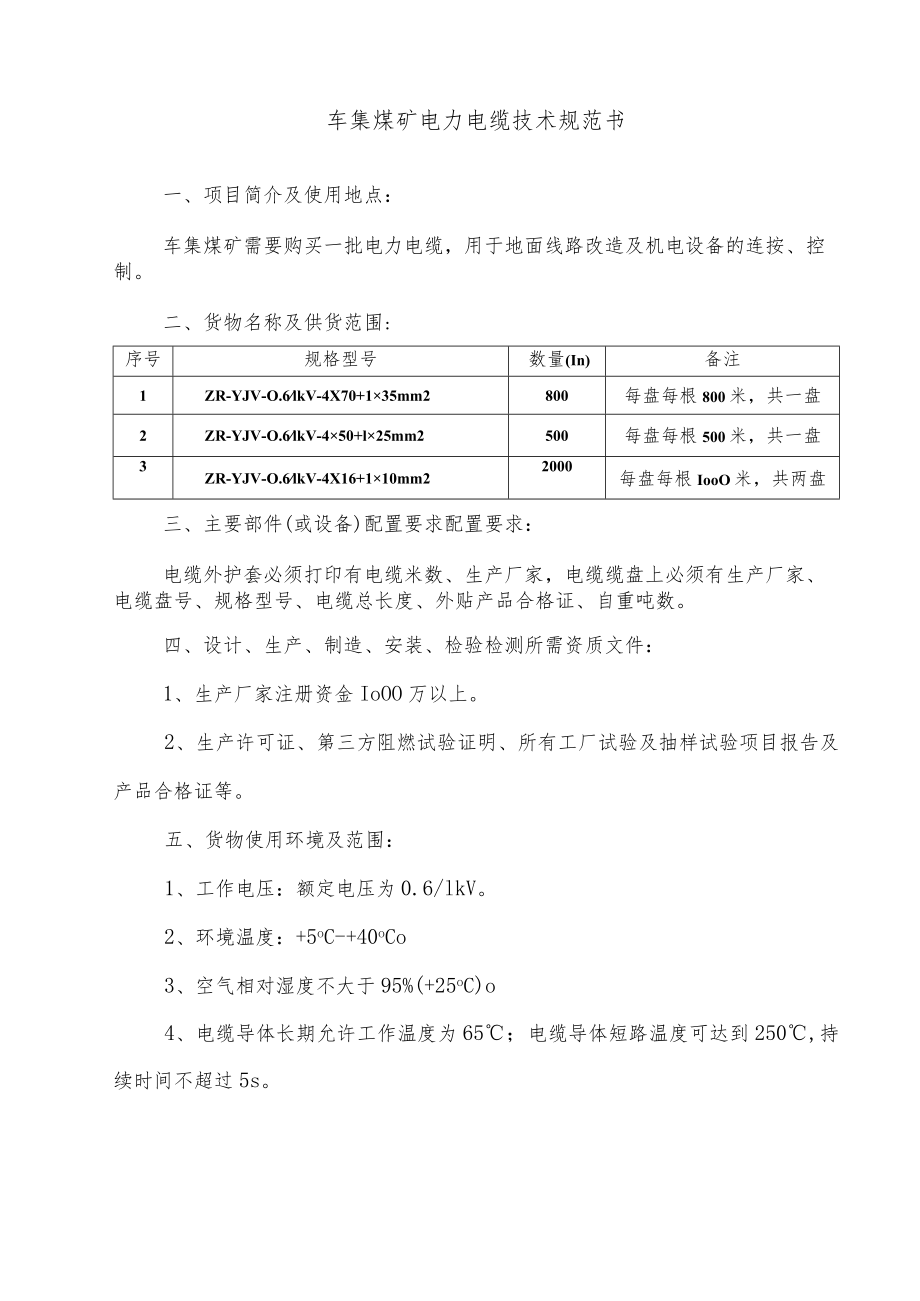

1、车集煤矿电力电缆技术规格书项目单位（盖章）：车集煤矿编制日期：2022年8月22日1项目简介及使用地点2货物名称及供货范围3主要部件（或设备）配置要求4设计、生产、制造、安装、检验检测所需资质文件5货物使用环境及范围6货物适用标准7技术参数8质量及验收要求9安装、调试要求10服务及质保要求11运输及包装要求12供应商须提供技术资料要求13其他编制人：科室负责人:分管矿领导:车集煤矿电力电缆技术规范书一、项目简介及使用地点：车集煤矿需要购买一批电力电缆，用于地面线路改造及机电设备的连按、控制。二、货物名称及供货范围:序号规格型号数量(In)备注1ZR-YJV-O.6lkV-4X70+135mm2
2、800每盘每根800米，共一盘2ZR-YJV-O.6lkV-450+l25mm2500每盘每根500米，共一盘3ZR-YJV-O.6lkV-4X16+110mm22000每盘每根IooO米，共两盘三、主要部件(或设备)配置要求配置要求：电缆外护套必须打印有电缆米数、生产厂家，电缆缆盘上必须有生产厂家、电缆盘号、规格型号、电缆总长度、外贴产品合格证、自重吨数。四、设计、生产、制造、安装、检验检测所需资质文件：1、生产厂家注册资金IoOO万以上。2、生产许可证、第三方阻燃试验证明、所有工厂试验及抽样试验项目报告及产品合格证等。五、货物使用环境及范围：1、工作电压：额定电压为0.6/lkV。2、环境

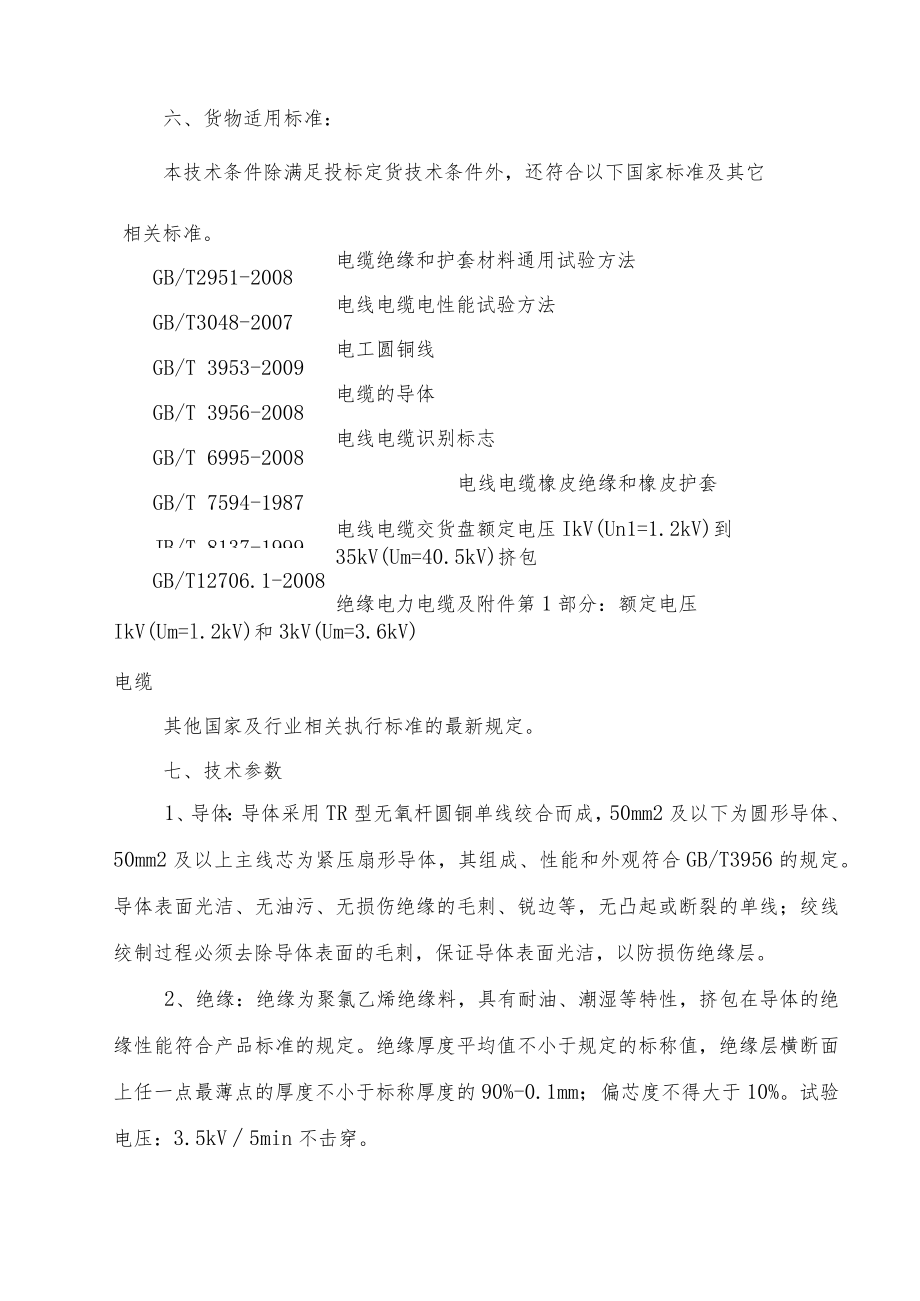

3、温度：+5oC-+40oCo3、空气相对湿度不大于95%(+25oC)o4、电缆导体长期允许工作温度为65；电缆导体短路温度可达到250,持续时间不超过5s。六、货物适用标准：本技术条件除满足投标定货技术条件外，还符合以下国家标准及其它相关标准。GB/T2951-2008GB/T3048-2007GB/T 3953-2009GB/T 3956-2008GB/T 6995-2008GB/T 7594-1987JB/T 8137-1999GB/T12706.1-2008电缆绝缘和护套材料通用试验方法电线电缆电性能试验方法电工圆铜线电缆的导体电线电缆识别标志电线电缆橡皮绝缘和橡皮护套电线电缆交货盘额
4、定电压IkV(Un1=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压IkV(Um=l.2kV)和3kV(Um=3.6kV)电缆其他国家及行业相关执行标准的最新规定。七、技术参数1、导体：导体采用TR型无氧杆圆铜单线绞合而成，50mm2及以下为圆形导体、50mm2及以上主线芯为紧压扇形导体，其组成、性能和外观符合GB/T3956的规定。导体表面光洁、无油污、无损伤绝缘的毛刺、锐边等，无凸起或断裂的单线；绞线绞制过程必须去除导体表面的毛刺，保证导体表面光洁，以防损伤绝缘层。2、绝缘：绝缘为聚氯乙烯绝缘料，具有耐油、潮湿等特性，挤包在导体的绝缘性能符合产品标准的
5、规定。绝缘厚度平均值不小于规定的标称值，绝缘层横断面上任一点最薄点的厚度不小于标称厚度的90%-0.1mm；偏芯度不得大于10%。试验电压：3.5kV5min不击穿。3、护套：具有耐油、防水、潮湿等特性，且应挤包在缆芯的包带层上或铠装层上。护套标称厚度符合产品标准之规定，任一点最小厚度不小于标称值的80%-02mm。性能符合GB/T12706.2.3的规定。外护套表面紧实、圆整，其横断面无肉眼可见的砂眼、杂质和气泡以及未塑化好和焦化等现象。4、成品电缆标志：电缆表面产品标志应用颜色明显区别于护套颜色的油墨印制。产品标志应包含以下内容：制造厂名称、电缆型号、规格、电压等级、煤安标志、认证编号、电
6、缆长度标识。印字必须清晰、耐擦，长度标志印字间隔不超过1m,其它标志印字间隔不超过IOmo5、包装标志：每卷或每盘电缆上应附标签，标明如下内容：制造厂名称；产品型号及规格；长度(m)及毛重(kg)；制造年月或生产批号;产品标准编号；质检中心颁发的产品合格证号Q6、电缆长度不允许有负误差。八、质量及验收要求：1、违反本技术要求的，签协议时发现的一律废标；验收时发现的不予挂账；使用期间发现的，不予付款和办理质保金，若厂方撤走电缆，必须等矿方工程结束并将电缆拆除升井，具体时间由矿方根据生产情况确定。3、出卖方应向买方提供产品合格证及所有工厂试验及抽样试验项目报告、出厂及具备相关资质的第三方阻燃试验证
7、明等。4、验收时，按照标准对供货量的10%进行随机抽检。抽检发现质量问题，本批次全部退货。5、电缆的设计应满足国家的有关部门标准、规范的要求，并应充分考虑使用地环境和使用条件的影响。6、在产品生产过程中，从原材料进厂经中间产品到最终产品的各个阶段均应按照国家有关标准和企业标准进行检验和验收。7、货物到矿后买受方的地面验收不做为最终产品合格的保证，产品最终应通过现场使用考验而通过验收。九、安装、调试要求无十、服务及质保要求1、如需现场服务，供应商接到通知起24小时内到现场处理。2、产品质保期为电缆投用后壹年，在质保期内所有因产品质量发生的问题，供应商负责免费更换或维修，供应商终生提供技术、维修、
8、优质服务等。十一、运输及包装要求1、电缆两端应采用合适的端帽密封以防止潮气侵入，电缆末端应充分保护，以防止在起吊和运输期间损坏。2、成品电缆表面应有MA标识、额定电压、芯数X导体标称截面积、生产厂名、米标等连续标记，标记应清楚、醒目、耐榛、耐油、耐水。3、每盘电缆均应附有合格证，盘上应清楚的标明厂家、电缆型号规格、电压等级、导体截面、毛重和净重、生产日期、长度以及正确的滚动方向。4、免费送货至河南龙宇能源股份有限公司车集煤矿指定地点。十二、供应商须提供技术资料要求符合上述电缆要求的第三方电缆阻燃试验报告、电缆电性能检测试验报告、产品质量合格证等产品有效证件。十三、其他1、交货期：合同签订生效后30天内将设备运送至河南龙宇能源股份有限公司车集煤矿，运费由供货方承担。2、未尽事宜，由双方协商确定。技术联系人：黄科长
