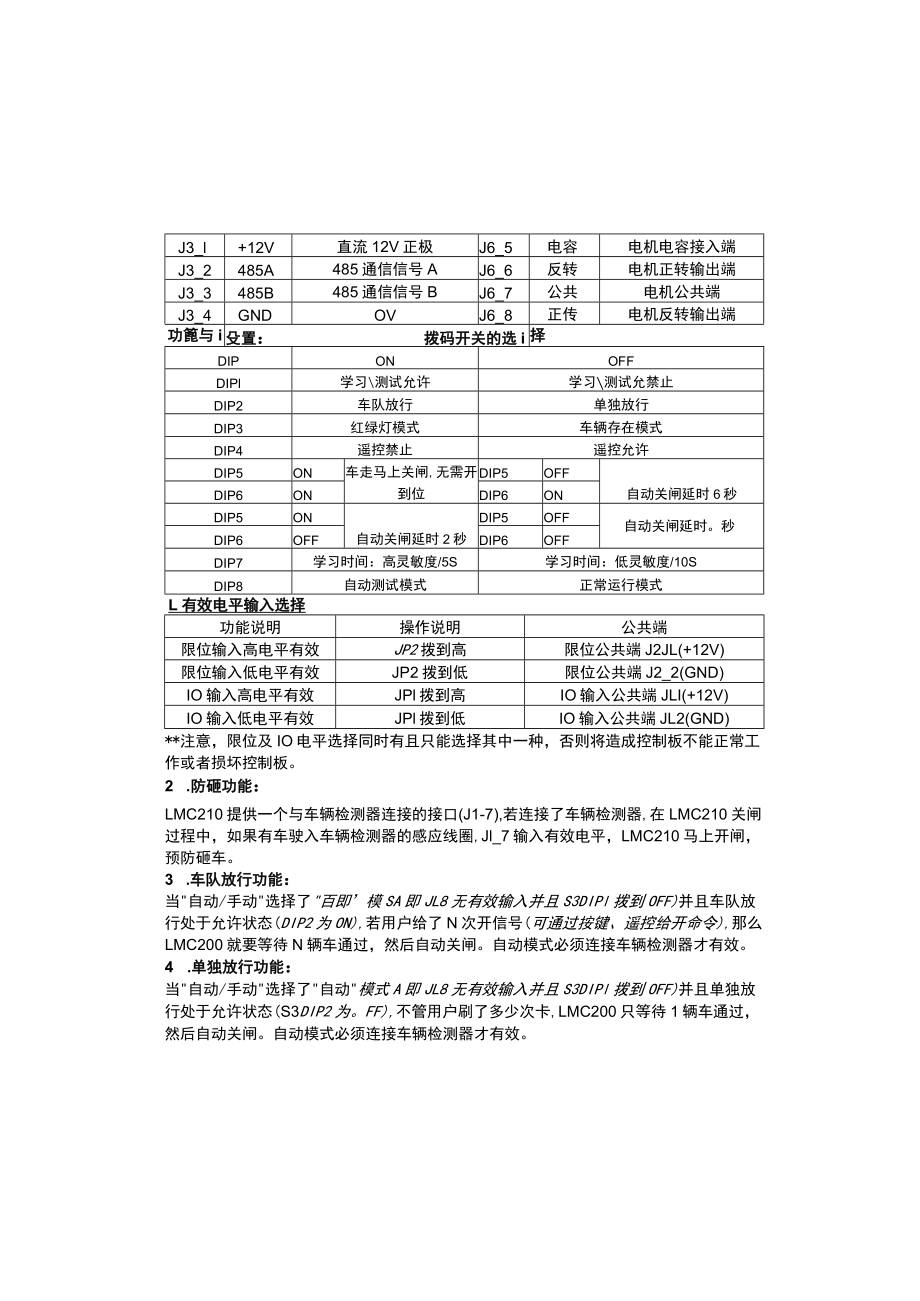

1、J3_l+12V直流12V正极J6_5电容电机电容接入端J3_2485A485通信信号AJ6_6反转电机正转输出端J3_3485B485通信信号BJ6_7公共电机公共端J3_4GNDOVJ6_8正传电机反转输出端功篦与i殳置：拨码开关的选i择DIPONOFFDIPl学习测试允许学习测试允禁止DIP2车队放行单独放行DIP3红绿灯模式车辆存在模式DIP4遥控禁止遥控允许DIP5ON车走马上关闸,无需开到位DIP5OFF自动关闸延时6秒DIP6ONDIP6ONDIP5ON自动关闸延时2秒DIP5OFF自动关闸延时。秒DIP6OFFDIP6OFFDIP7学习时间：高灵敏度/5S学习时间：低灵敏度/1
2、0SDIP8自动测试模式正常运行模式L有效电平输入选择功能说明操作说明公共端限位输入高电平有效JP2拨到高限位公共端J2JL(+12V)限位输入低电平有效JP2拨到低限位公共端J2_2(GND)IO输入高电平有效JPl拨到高IO输入公共端JLI(+12V)IO输入低电平有效JPl拨到低IO输入公共端JL2(GND)*注意，限位及IO电平选择同时有且只能选择其中一种，否则将造成控制板不能正常工作或者损坏控制板。2 .防砸功能：LMC210提供一个与车辆检测器连接的接口(J1-7),若连接了车辆检测器,在LMC210关闸过程中，如果有车驶入车辆检测器的感应线圈,Jl_7输入有效电平，LMC210马

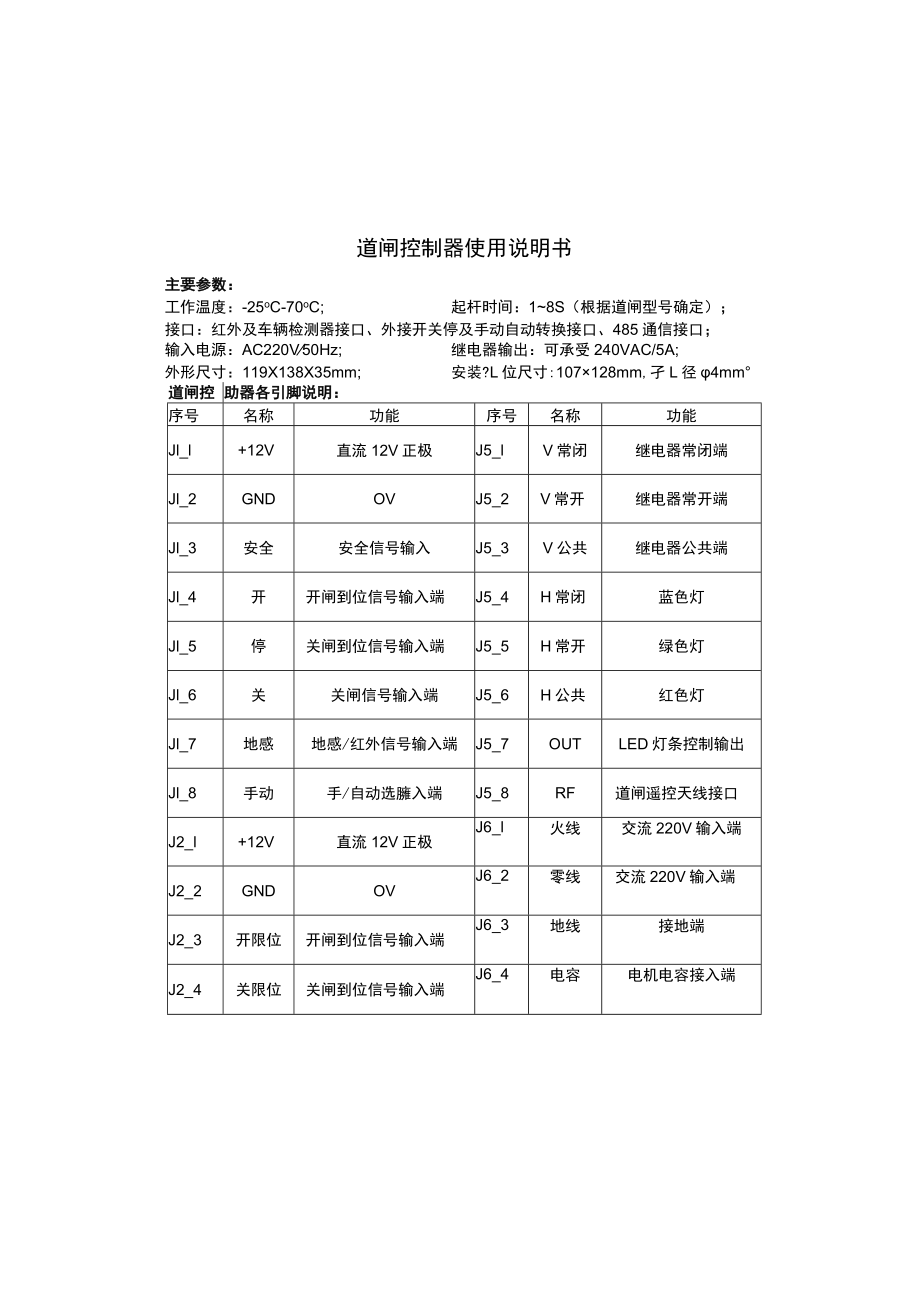

3、上开闸，预防砸车。3 .车队放行功能：当自动/手动选择了百即模SA即JL8无有效输入并且S3DIPl拨到OFF)并且车队放行处于允许状态(DIP2为ON),若用户给了N次开信号(可通过按键、遥控给开命令),那么LMC200就要等待N辆车通过，然后自动关闸。自动模式必须连接车辆检测器才有效。4 .单独放行功能：当自动/手动选择了自动模式A即JL8无有效输入并且S3DIPl拨到OFF)并且单独放行处于允许状态(S3DIP2为。FF),不管用户刷了多少次卡,LMC200只等待1辆车通过，然后自动关闸。自动模式必须连接车辆检测器才有效。道闸控制器使用说明书主要参数：工作温度：-25oC-70oC;起杆
4、时间：18S（根据道闸型号确定）；接口：红外及车辆检测器接口、外接开关停及手动自动转换接口、485通信接口；输入电源：AC220V50Hz;继电器输出：可承受240VAC/5A;外形尺寸：119X138X35mm;安装?L位尺寸:107128mm,孑L径4mm道闸控4助器各引脚说明：序号名称功能序号名称功能Jl_l+12V直流12V正极J5_lV常闭继电器常闭端Jl_2GNDOVJ5_2V常开继电器常开端Jl_3安全安全信号输入J5_3V公共继电器公共端Jl_4开开闸到位信号输入端J5_4H常闭蓝色灯Jl_5停关闸到位信号输入端J5_5H常开绿色灯Jl_6关关闸信号输入端J5_6H公共红色灯J
5、l_7地感地感/红外信号输入端J5_7OUTLED灯条控制输出Jl_8手动手/自动选臃入端J5_8RF道闸遥控天线接口J2_l+12V直流12V正极J6_l火线交流220V输入端J2_2GNDOVJ6_2零线交流220V输入端J2_3开限位开闸到位信号输入端J6_3地线接地端J2_4关限位关闸到位信号输入端J6_4电容电机电容接入端6 .电机运行保护功能：DIPl=OFF,道闸提供运行固定时间功能，可无级地记录电机运行保护时间。电机运行保护时间是指：当电机开闸或关闸过程中，当DIP7=0N其运行时间超过5秒设定的运行保护时间,DIP7=0FF其运行时间超过10秒设定的运行保护时间道闸马上切断电
6、机的电源，使得电机停下来，预防意外发生。7 .电机运行时间学习功能：DIPl=ON,按住学习键不放和按一下复位键松开复位键，待电机转动后放手，道闸将启动自动学习功能，在学习电机运行时间期间内，蜂鸣器会一直快速鸣，STATE状态指示灯也会同步闪烁。道闸从水平到垂直位置，再从垂直到水平位置，然后记录道闸开关运行时间。学习成功后，蜂鸣器会长鸣2秒；如果学习失败,蜂鸣器将一直长鸣。DIP7=ON时,电机学习后运行保护总时间就短，DIP7=0FF时，电机学习后运行保护总时间就较长。注意：在学习过程中,如果有按键输入或遥控信号输入或其他安全信号、地感信号输入，将会造成学习失败。序号指示灯状态说明1D2LE
7、D-CLOSE闪1下：正在关闪2下:关闸超时长闪1下：关按键按下一直亮：到达水平2D3LED.STOP长闪1下：地感有信号输出短闪1下停按键按下一直亮：LMC200处于中间位置3D4LED,OPEN闪1下：正在开闸闪2下:开闸超时；长闪1下：开按键按下一直亮：到达垂直旗4D5LED.STAT闪2下：地感或安全信号有效快闪:学习状态常亮2秒：学习成功一直亮：学习失败5蜂鸣器快响：学习状态长响2秒：学习成功一直响：学习失败/遥控有信号输入响1下：开关停信号输入响2下：复位或安全、地感有信号输入响3下：运行超时道闸接线图：有效级高中低按键开停关8.按键优先级功能：比如当开、停、关同时按下时，LMC2
8、00只执行开命令。此优先级同样适用于遥控。9 .遥控编码学习功能：当按下学习键大约3秒,道闸将进入自动学习遥控编码功能。在学习遥控编码期间，蜂鸣器会一直快速鸣，STATE状态指示灯也会同步闪烁。长按遥控器的STOP键大概5秒，道闸将会记录本遥控器的地址码。学习成功后，蜂鸣器会长鸣2秒；如果学习失败，就会一直长鸣。10 .继电器功能输出模式：S3.DIP3=ON:继电器Kl在开闸和垂直状态时输出有效信号。S3.DIP3=OFF:继电器Kl红绿输出模式。11.车走马上关闸功能S3.DIP4=ON:遥控发射静止使用；S3.DIP4=OFF:遥控发射器正常使用。12 .自动关闸延时DlP5、DIP6是
9、设置自动关闸延时的功能，车辆离开后，道闸延时用设置的时间后自动关闸，若不启用自动关闸延时（自动关闸延时0秒）,车辆离开后道闸立即关闸。延时时间设置如上拨码开关的选择表：13 .道闸自动测试功能当控制器启动后，如果S3的DIP8拨到ON模式，道闸将进入测试模式。道闸测试功能是指：道闸会一直自动开关。14 .LED灯和蜂鸣器的状态指示：船的的的eeeeeeeJ6何府开V公汽Je收军线*&电声电白反特公共正传*f,B一套swllg18Stts518SdIsII5IllSs-USs应NK都idit*MaOOO8*ME升腾共CUTtfIMvIBIWfJftaBOVT,及H费位,出水平角位,出控制M杆Hfll电控制M杆牌量电d袁裂2KJSMfiiwk*i-zh号0SK委洪,KHK看,*庆森111Y云MfilwJ昌奈K都二NOFl
