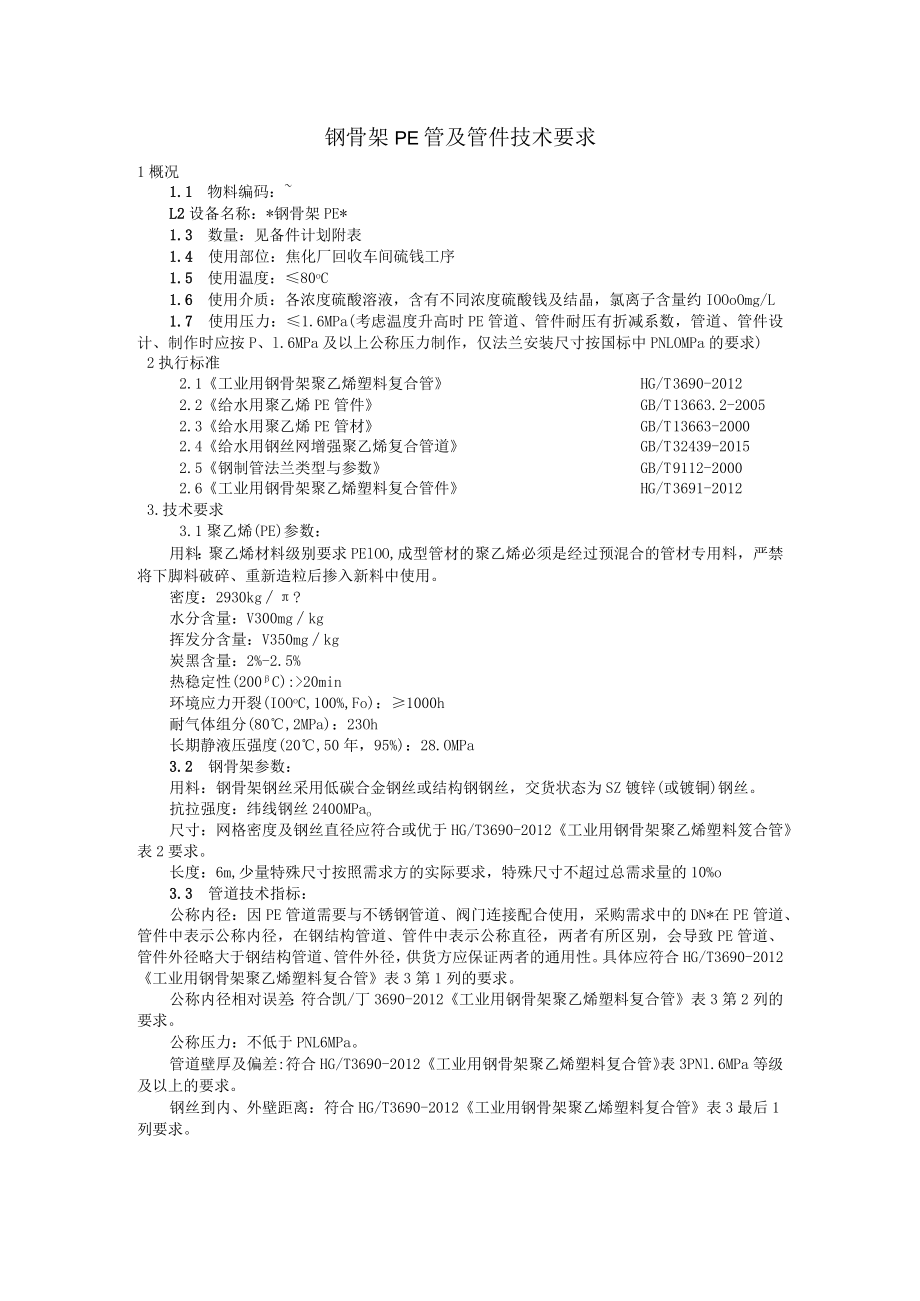

1、钢骨架PE管及管件技术要求1概况1.1 物料编码：L2设备名称：*钢骨架PE*1.3 数量：见备件计划附表1.4 使用部位：焦化厂回收车间硫钱工序1.5 使用温度：80oC1.6 使用介质：各浓度硫酸溶液，含有不同浓度硫酸钱及结晶，氯离子含量约IOOoOmg/L1.7 使用压力：1.6MPa(考虑温度升高时PE管道、管件耐压有折减系数，管道、管件设计、制作时应按P、l.6MPa及以上公称压力制作，仅法兰安装尺寸按国标中PNLOMPa的要求)2执行标准2.1工业用钢骨架聚乙烯塑料复合管HG/T3690-20122.2给水用聚乙烯PE管件GB/T13663.2-20052.3给水用聚乙烯PE管材G
2、B/T13663-20002.4给水用钢丝网增强聚乙烯复合管道GB/T32439-20152.5钢制管法兰类型与参数GB/T9112-20002.6工业用钢骨架聚乙烯塑料复合管件HG/T3691-20123.技术要求3.1聚乙烯(PE)参数：用料：聚乙烯材料级别要求PElOO,成型管材的聚乙烯必须是经过预混合的管材专用料，严禁将下脚料破碎、重新造粒后掺入新料中使用。密度：2930kg?水分含量：V300mgkg挥发分含量：V350mgkg炭黑含量：2%-2.5%热稳定性(200C):20min环境应力开裂(IOOoC,100%,Fo)：1000h耐气体组分(80,2MPa)：23Oh长期静液压
3、强度(20,50年，95%)：28.OMPa3.2 钢骨架参数：用料：钢骨架钢丝采用低碳合金钢丝或结构钢钢丝，交货状态为SZ镀锌(或镀铜)钢丝。抗拉强度：纬线钢丝2400MPao尺寸：网格密度及钢丝直径应符合或优于HG/T3690-2012工业用钢骨架聚乙烯塑料笈合管表2要求。长度：6m,少量特殊尺寸按照需求方的实际要求，特殊尺寸不超过总需求量的10%o3.3 管道技术指标：公称内径：因PE管道需要与不锈钢管道、阀门连接配合使用，采购需求中的DN*在PE管道、管件中表示公称内径，在钢结构管道、管件中表示公称直径，两者有所区别，会导致PE管道、管件外径略大于钢结构管道、管件外径，供货方应保证两者

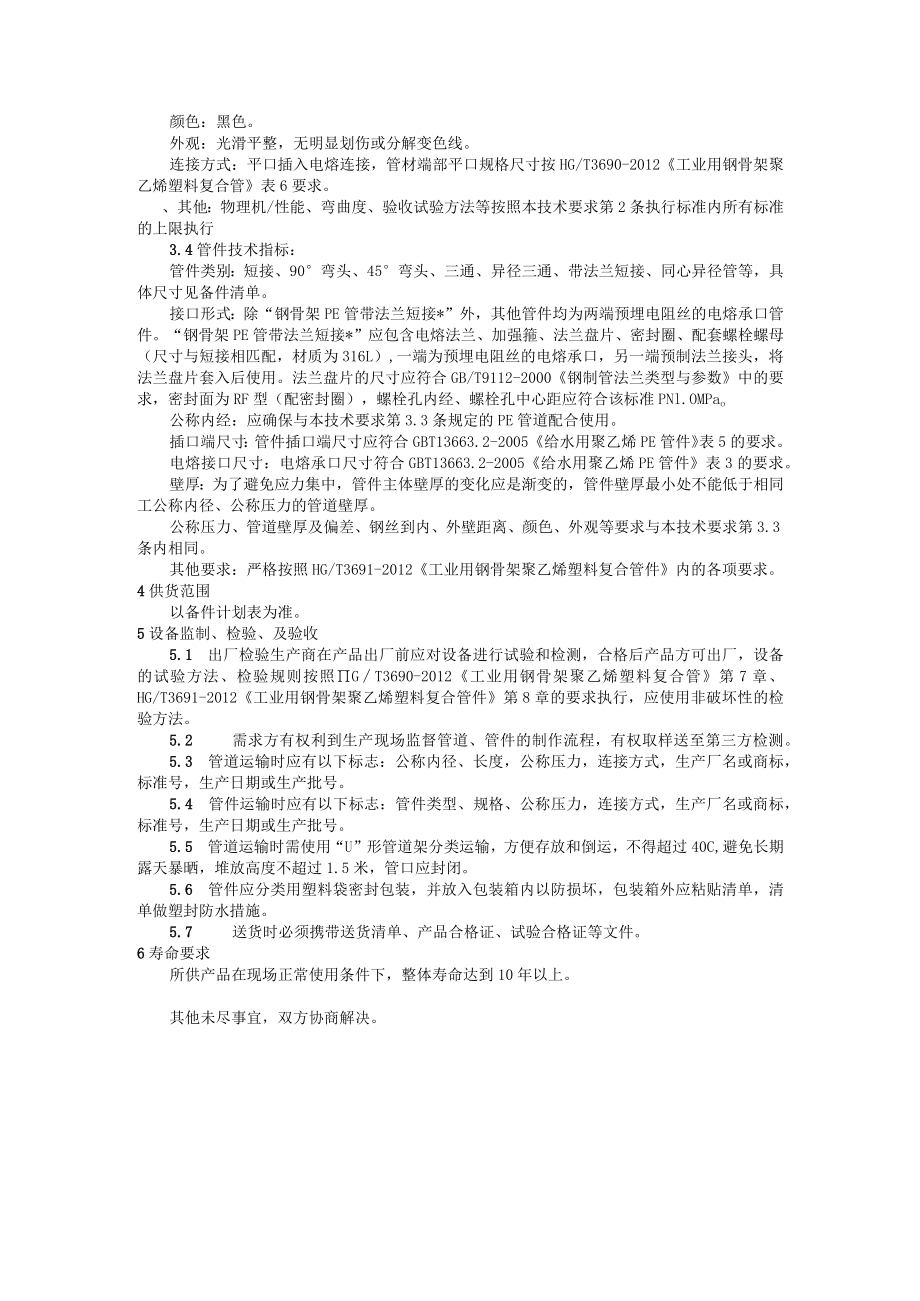

4、的通用性。具体应符合HG/T3690-2012工业用钢骨架聚乙烯塑料复合管表3第1列的要求。公称内径相对误差：符合凯/丁3690-2012工业用钢骨架聚乙烯塑料复合管表3第2列的要求。公称压力：不低于PNL6MPa。管道壁厚及偏差:符合HG/T3690-2012工业用钢骨架聚乙烯塑料复合管表3PNl.6MPa等级及以上的要求。钢丝到内、外壁距离：符合HG/T3690-2012工业用钢骨架聚乙烯塑料复合管表3最后1列要求。颜色：黑色。外观：光滑平整，无明显划伤或分解变色线。连接方式：平口插入电熔连接，管材端部平口规格尺寸按HG/T3690-2012工业用钢骨架聚乙烯塑料复合管表6要求。、其他：物
5、理机/性能、弯曲度、验收试验方法等按照本技术要求第2条执行标准内所有标准的上限执行3.4管件技术指标：管件类别：短接、90弯头、45弯头、三通、异径三通、带法兰短接、同心异径管等，具体尺寸见备件清单。接口形式：除“钢骨架PE管带法兰短接*”外，其他管件均为两端预埋电阻丝的电熔承口管件。“钢骨架PE管带法兰短接*”应包含电熔法兰、加强箍、法兰盘片、密封圈、配套螺栓螺母（尺寸与短接相匹配，材质为316L）,一端为预埋电阻丝的电熔承口，另一端预制法兰接头，将法兰盘片套入后使用。法兰盘片的尺寸应符合GB/T9112-2000钢制管法兰类型与参数中的要求，密封面为RF型（配密封圈），螺栓孔内经、螺栓孔中
6、心距应符合该标准PNl.OMPao公称内经：应确保与本技术要求第3.3条规定的PE管道配合使用。插口端尺寸：管件插口端尺寸应符合GBT13663.2-2005给水用聚乙烯PE管件表5的要求。电熔接口尺寸：电熔承口尺寸符合GBT13663.2-2005给水用聚乙烯PE管件表3的要求。壁厚：为了避免应力集中，管件主体壁厚的变化应是渐变的，管件壁厚最小处不能低于相同工公称内径、公称压力的管道壁厚。公称压力、管道壁厚及偏差、钢丝到内、外壁距离、颜色、外观等要求与本技术要求第3.3条内相同。其他要求：严格按照HG/T3691-2012工业用钢骨架聚乙烯塑料复合管件内的各项要求。4供货范围以备件计划表为准
7、。5设备监制、检验、及验收5.1 出厂检验生产商在产品出厂前应对设备进行试验和检测，合格后产品方可出厂，设备的试验方法、检验规则按照GT3690-2012工业用钢骨架聚乙烯塑料复合管第7章、HG/T3691-2012工业用钢骨架聚乙烯塑料复合管件第8章的要求执行，应使用非破坏性的检验方法。5.2 需求方有权利到生产现场监督管道、管件的制作流程，有权取样送至第三方检测。5.3 管道运输时应有以下标志：公称内径、长度，公称压力，连接方式，生产厂名或商标，标准号，生产日期或生产批号。5.4 管件运输时应有以下标志：管件类型、规格、公称压力，连接方式，生产厂名或商标，标准号，生产日期或生产批号。5.5 管道运输时需使用“U”形管道架分类运输，方便存放和倒运，不得超过40C,避免长期露天暴晒，堆放高度不超过1.5米，管口应封闭。5.6 管件应分类用塑料袋密封包装，并放入包装箱内以防损坏，包装箱外应粘贴清单，清单做塑封防水措施。5.7 送货时必须携带送货清单、产品合格证、试验合格证等文件。6寿命要求所供产品在现场正常使用条件下，整体寿命达到10年以上。其他未尽事宜，双方协商解决。
