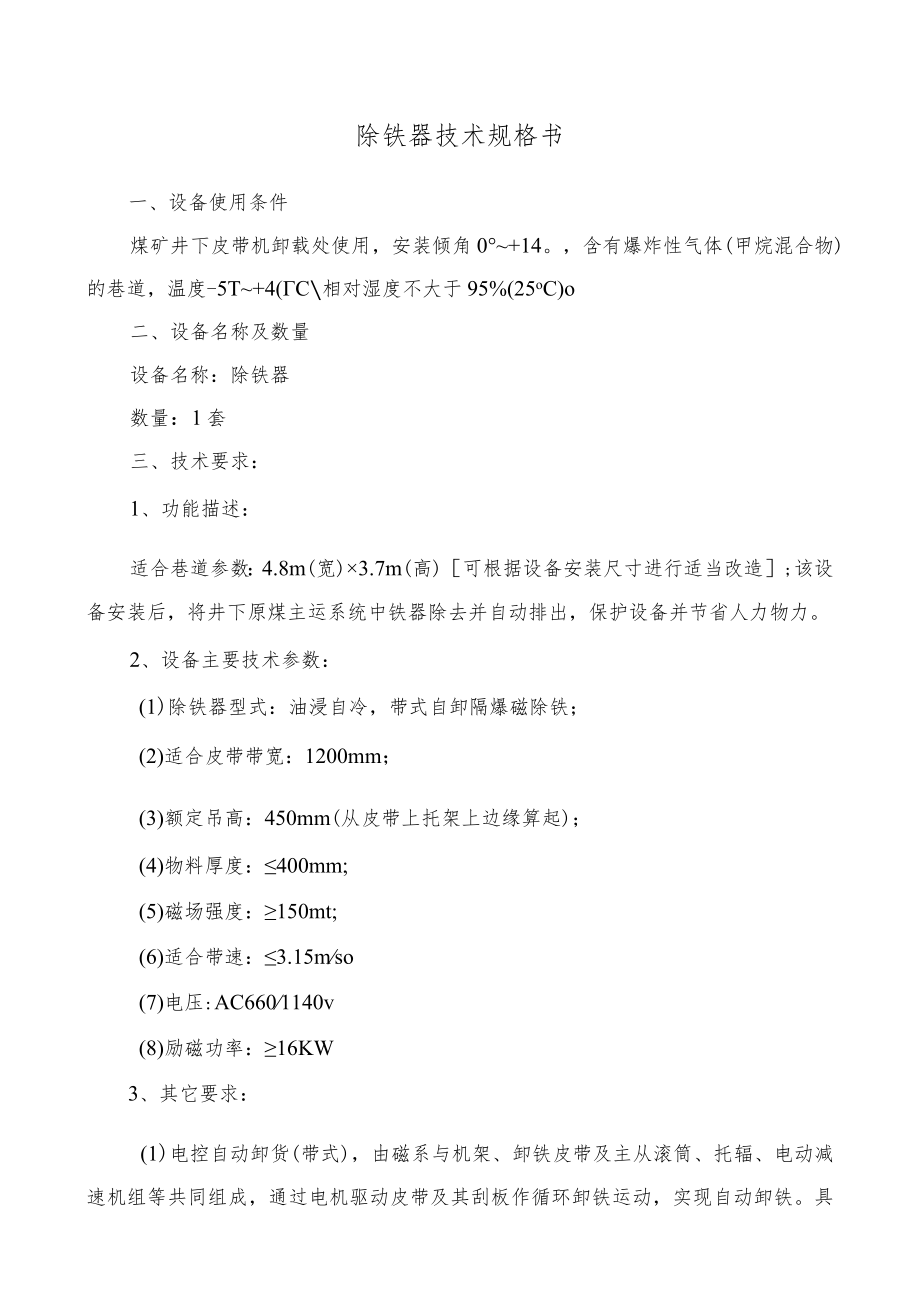

1、除铁器技术规格书一、设备使用条件煤矿井下皮带机卸载处使用，安装倾角0+14。，含有爆炸性气体(甲烷混合物)的巷道，温度-5T+4(C相对湿度不大于95%(25oC)o二、设备名称及数量设备名称：除铁器数量：1套三、技术要求：1、功能描述：适合巷道参数：4.8m(宽)3.7m(高)可根据设备安装尺寸进行适当改造;该设备安装后，将井下原煤主运系统中铁器除去并自动排出，保护设备并节省人力物力。2、设备主要技术参数：(1)除铁器型式：油浸自冷，带式自卸隔爆磁除铁；(2)适合皮带带宽：1200mm；(3)额定吊高：450mm(从皮带上托架上边缘算起)；(4)物料厚度：400mm;(5)磁场强度：150m

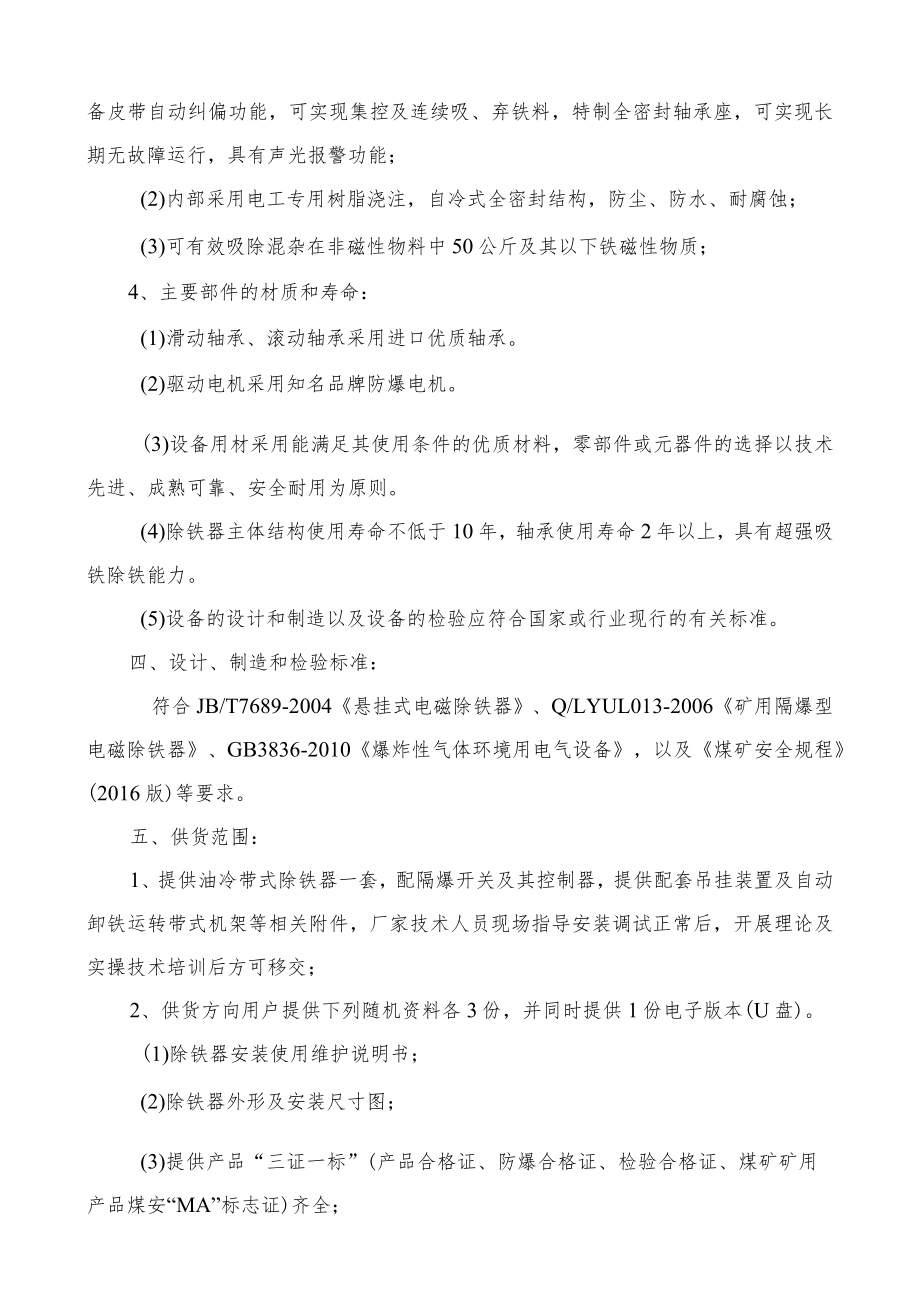

2、t;(6)适合带速：3.15mso(7)电压:AC6601140v(8)励磁功率：16KW3、其它要求：(1)电控自动卸货(带式)，由磁系与机架、卸铁皮带及主从滚筒、托辐、电动减速机组等共同组成，通过电机驱动皮带及其刮板作循环卸铁运动，实现自动卸铁。具备皮带自动纠偏功能，可实现集控及连续吸、弃铁料，特制全密封轴承座，可实现长期无故障运行，具有声光报警功能；(2)内部采用电工专用树脂浇注，自冷式全密封结构，防尘、防水、耐腐蚀；(3)可有效吸除混杂在非磁性物料中50公斤及其以下铁磁性物质；4、主要部件的材质和寿命：(1)滑动轴承、滚动轴承采用进口优质轴承。(2)驱动电机采用知名品牌防爆电机。(3)
3、设备用材采用能满足其使用条件的优质材料，零部件或元器件的选择以技术先进、成熟可靠、安全耐用为原则。(4)除铁器主体结构使用寿命不低于10年，轴承使用寿命2年以上，具有超强吸铁除铁能力。(5)设备的设计和制造以及设备的检验应符合国家或行业现行的有关标准。四、设计、制造和检验标准：符合JB/T7689-2004悬挂式电磁除铁器、Q/LYUL013-2006矿用隔爆型电磁除铁器、GB3836-2010爆炸性气体环境用电气设备，以及煤矿安全规程(2016版)等要求。五、供货范围：1、提供油冷带式除铁器一套，配隔爆开关及其控制器，提供配套吊挂装置及自动卸铁运转带式机架等相关附件，厂家技术人员现场指导安装

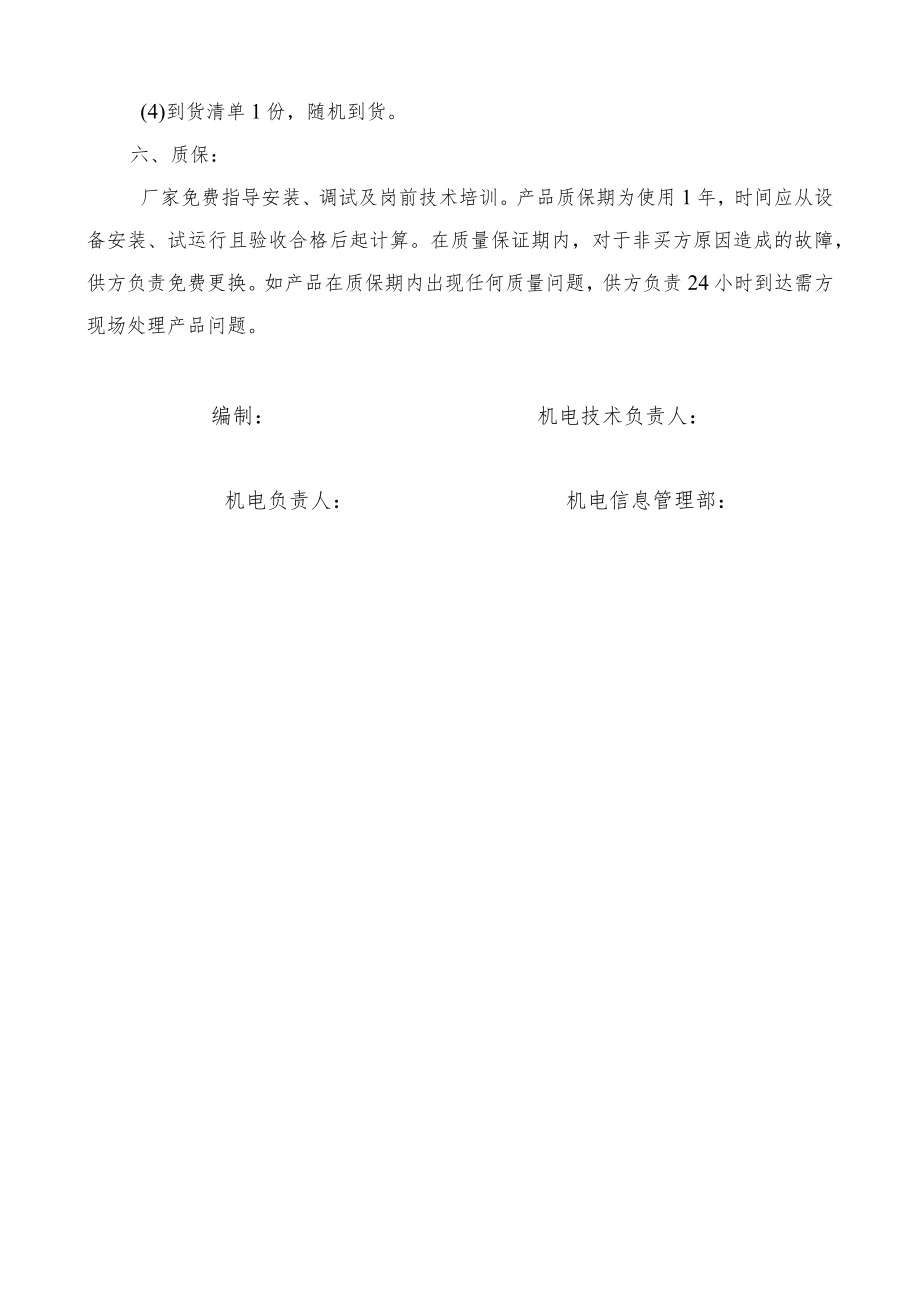

4、调试正常后，开展理论及实操技术培训后方可移交；2、供货方向用户提供下列随机资料各3份，并同时提供1份电子版本(U盘)。(1)除铁器安装使用维护说明书；(2)除铁器外形及安装尺寸图；(3)提供产品“三证一标”(产品合格证、防爆合格证、检验合格证、煤矿矿用产品煤安“MA”标志证)齐全；(4)到货清单1份，随机到货。六、质保：厂家免费指导安装、调试及岗前技术培训。产品质保期为使用1年，时间应从设备安装、试运行且验收合格后起计算。在质量保证期内，对于非买方原因造成的故障，供方负责免费更换。如产品在质保期内出现任何质量问题，供方负责24小时到达需方现场处理产品问题。编制：机电技术负责人：机电负责人：机电信息管理部：
