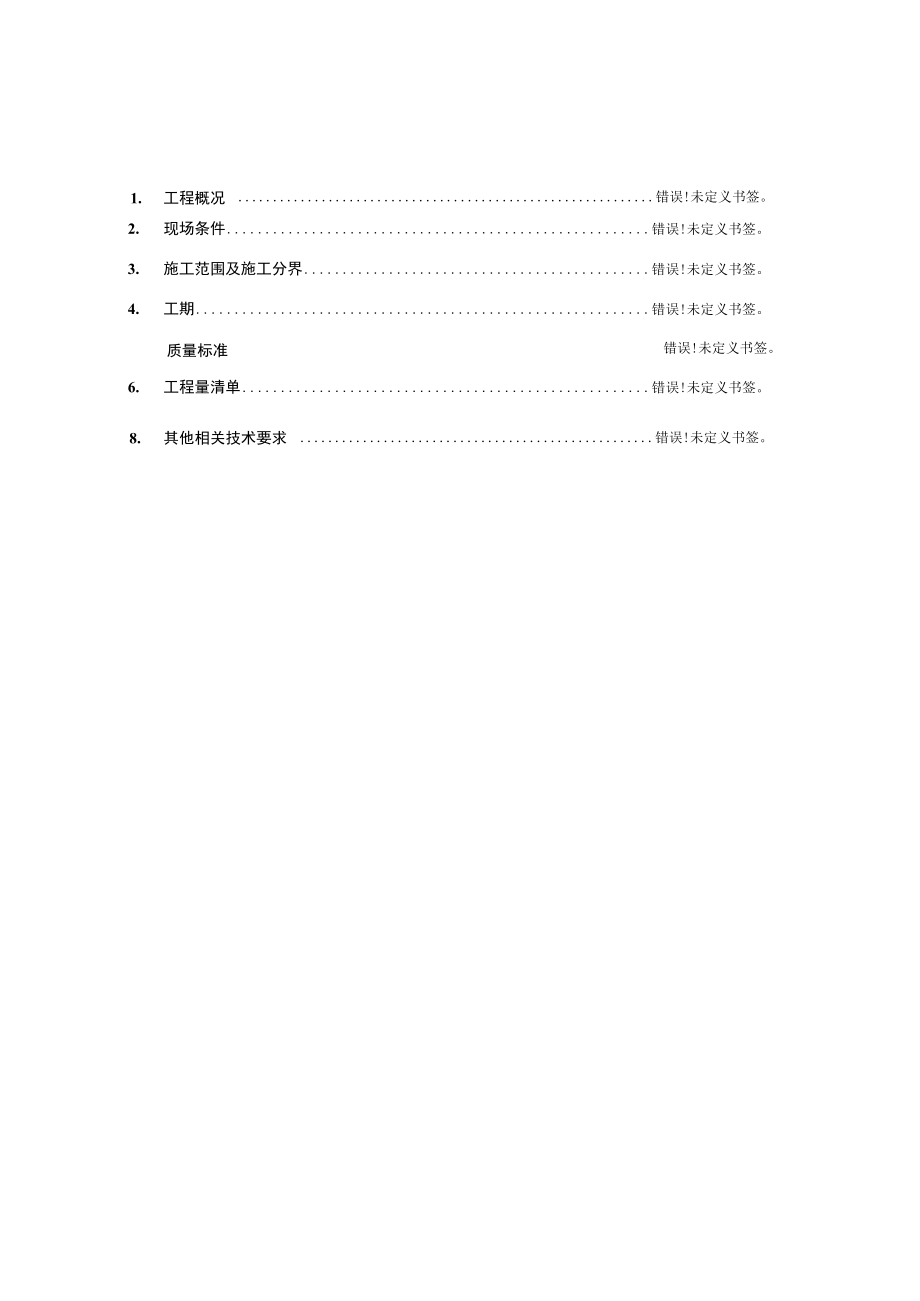

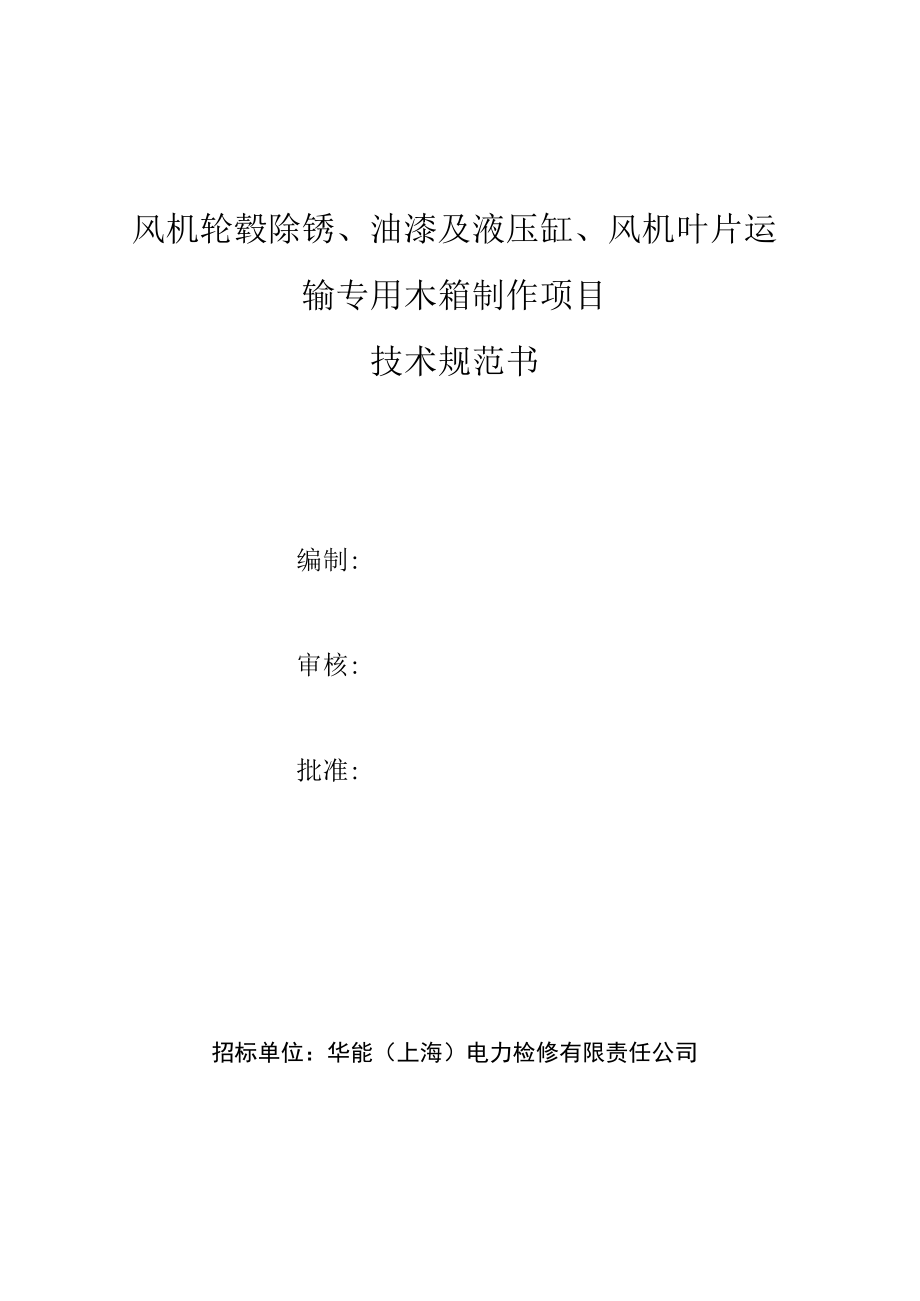

1、风机轮毂除锈、油漆及液压缸、风机叶片运输专用木箱制作项目技术规范书编制:审核:批准:招标单位:华能(上海)电力检修有限责任公司2022年12月1.工程概况错误!未定义书签。2. 现场条件错误!未定义书签。3. 施工范围及施工分界错误!未定义书签。4. 工期错误!未定义书签。质量标准错误!未定义书签。6.工程量清单错误!未定义书签。8.其他相关技术要求错误!未定义书签。1 .工程概况1.1. 工程名称:风机轮毂除锈、油漆及液压缸、风机叶片运输专用木箱制作1.2. 工程地点:华能(上海)电力检修有限责任公司工厂化检修车间2 .现场条件2.1. 投标方的生产、生活场所招标方尽量为投标方在办公及生产场

2、所提供方便,生活场所及食宿由投标方自行解决。2. 2.施工水源、电源:2.2. 1.施工电源:可就近引接。2.2.2. 施工水源:可就近引接。2. 3.施工通讯:由投标人自理。3.施工范围及施工分界招标方对施工范围及施工分界有最终解释权及决定权3. 1.施工范围:2023年度发生的所有风机、液压缸检修后的表面除锈、敲铲、清理及表面喷漆(一底二面)。2023年度发生的所有液压缸运输专用木箱的定制及部分风机叶片专用木箱定制。3. 2.施工分界:3.1.1. 该项目内施工工作所需脚手拆除与恢复、保温拆装与恢复由电厂负责。3. 2.2.投标方项目检修过程中遇到的土建工作(小型)由投标方自行解决,但必须

3、事先征得招标方对口专业负责人同意,否则造成的一切后果投标方自负。3. 2.3.检修现场所需临时照明及工作电源接线由投标方自行解决。3. 2.4.投标方需配合完成招标方自行或委托第三方进行各项技术监督所需的各项配合工作。有设备积存缺陷、机组启动阶段产生的缺陷、并网后168期间的缺陷(含本次检修中未检修设备的缺陷)处理;各项试验及技术监督项目的配合工作。3.2.6.投标方检修工作中应防止非检修设备和附件及厂房、地面等破坏、污损,采取必要的保护措施,保护所需的设施,围栏、地面防护设施、木板等由招标方提供。3.2.7.项目内牵涉到不同专业之间的配合工作,由双方协调解决,投标方不得有异议或藉此要求额外费

4、用。3.2.8.投标方负责提供人工、常用工器具、起重机具,起重机具检验合格,在有效期内。检修过程中需用的消耗性材料由招标方负责购买、提供,投标方签字领用。3.2.9.承包方起重工、电焊工须持证上岗,且有一定起重经验。3.2.10.检修过程中招标方有权根据现场检修情况临时增减项目,并依据相关合同条款进行费用结算。3.2.11.如果投标方承包检修项目涉及到的设备界面划分不明确的,由招标方另行界定。3.2.12.所有列出项目的内容包括外部清理,外观(包括设备固定螺栓、设备连接法兰螺栓及支架紧固情况)检查、补漆(不影响整体美观时)、设备标识的完整、清晰。3 .2.13.所有工作描述具有全面检查、解体检

5、查等内容的项目,都包括清理、调整、装复及缺陷处理等要求。4 .工期合同签订之日起至2023年12月31日,具体以招标方通知为准。5 .质标准5.1. 工程执行的标准、规范、规程不限于此。5.2. 所列标准若有新的标准则执行新标准,替代原有标准及其它相关标准。5.3.除所列国家及电力工业部颁发的规范、规程以外,验收需遵照如下图纸、文件:会审签证施工图纸;批准签证的设计变更;设备厂家提供的图纸;1.4. 招标方发电设备检修工艺卡;5 .5.业主方检修文件包。6 .工程清单序号设备名称工程量单价预估数量总价备注1一台双级一次风机油漆面积20rt2/台30台轮毂直径2m单面轮毅面枳2*2=4r24*2

6、=8m2双面轮毂8*2=16m2叶片打磨轮毂铲清洗叶片根加油脂贴纸4m22一台双级引风机油漆面积40m2/台25台轮毅直径3m单而轮毂面积3*3=9m29*2=18m2双面轮毅18*2=36m2叶片打磨轮毂铲清洗叶片根加油脂贴纸4m23一台单级送风机油漆面积19.68m2/台40台轮毂直径2.8m单面轮毂面积2.8*2.8=7.84m27.84*2=15.68m2叫一片打磨轮毂铲清洗叶片根加油脂贴纸4n?4一台单级增压风机油漆面积32.88m2/台10台轮毂直径3.8m单面轮毅而3.8*3.8=14.44m214.442=28.88m2叶片打磨轮毂铲清洗叶片根加油脂贴纸4m25一台液压缸油漆面

7、积2m2台220台液压缸直径0.6m高度0.8m敲铲清洗打磨贴纸6一个336-50液压缸木箱2.09m2个60详细见图纸7一个336-100液压缸木箱3.1m2/个66详细见图纸8一个415-100液压缸木箱3.25m2个10详细见图纸9一个400-125液压缸木箱3.5m210详细见图纸1()一只吸风机叶片木箱12.1m2/只1详细见图纸11一只吸风机轴承箱木箱6.38m2只1详细见图纸12一只送风机叶片木箱7.56m2H1详细见图纸7 .其他相关技术要求7.1. 组织机构、人员配置及工器具配置7.1.1.组织机构及人员配置中至少应包含以下内容:D项目组织机构图(投标人根据项目要求和自身项目

8、组织机构编制)。2)检修人员配置情况。3)主要人员清单(项目负责人及主要工作负责人员情况参照下表填写)。项目主要负责人简历表风机轮毂除锈、油漆及液压缸、风机叶片运输专用木箱制作项目姓名性别年龄职务职称学历参加工作时间担任技术负责人年限工作经历项目名称时间担任角色(参与或主要负责人)拟投入本项目的人力资源配置表风机轮毂除锈、油漆及液压缸、风机叶片运输专用木箱制作项目序号姓名性别年龄专业学历职称从事本专业年限是否有专业证书备注12345678910投标人应对其拟投入的人力情况进行详细说明。项目主要人员原则上不允许更换,如确需更换,必须提前10个工作日向招标方提出申请,待招标方审核批准后才能更换。7

9、.2.项目实施方案按照技术规格书要求,编制项目实施方案。方案中至少应包含以下内容:7.2.1.检修工期控制满足情况;7.2.2.初步的检修工艺措施;7.2.3.检修安全保证措施;7.2.4.检修质量保证措施;7.2.5.拟投入本项目主要工器具材料(参照下表)拟投入本项目的主要工器具表风机轮毂除锈、油漆及液压缸、风机叶片运输专用木箱制作项目表5.2序号工器具名称型号规格数量有效期备注11台22台31台7.2.6.应急措施。7.3.检修管理要求7.3.1.投标方应按招标方要求安排人员提前进场,学习相关检修管理要求。7.3.2.严格按检修计划项目进行进修工作,坚持应修必修,修必修好的原则,做到不过修

10、,不欠修。7.3.3.应保证检修工期,必须严格按检修网络图进度要求组织检修工作,不得随意改变网络工期。7.3.4.不得随意增减项目,如确需增减需经招标方确认,报招标方检修项目部批准。7.3.5.做到三个到位:设备解体检查到位,专业人员指导到位,设备回装验收到位。7.3.6.修后达到一净:场地设备净,二高:高标准,高质量,三完好:设备标志、铭牌完好、设备保温油漆完好、设备系统布置走向完好。7.3.7.严格执行发电管理系统,检修文件包、检修作业卡等标准。7.3.8.坚持安全第一的原则,坚决杜绝习惯性违章现象。7.3.9.坚持修旧利废,和厉行节约,杜绝浪费现象。7.3.10.严格执行三级验收制度。7

11、.4.检修质量管理要求7.4.1.投标方承包项目的检修质量及验收标准,均按招标方提供的标准执行(或投标方制定招标方审核确认的标准),若遇招标方没有提供质量和验收标准的,则经招标方同意,可按照国家和行业相关标准或设备制造厂家标准执行,两个标准就高执行。7.4.2.招标方应向投标方对其所承包项目的技术要求和质量标准进行交底。7.4.3.投标方应按照招标方要求对其承包的检修项目实施质量管理(按照三级验收制度执行)。在自身验收合格后递交招标方进行质量验收,双方进行验收确认;对验收结果存异议时,并经协调无效后。由招标方项目总工裁决;未经招标方验收合格的设备不得进行下道工序。7.4.4.投标方应严格执行招

12、标方的“不符合项管理程序”。7.4.5.投标方在检修中应认真负责,如因投标方责任造成设备损坏,投标方负责赔偿。7.4.6.分步试运转按招标方和设备方制度执行,投标方应主动安排好试转配合人员。7.4.7.设备修后整组启动至机组并网后168小时内,投标方应安排维护人员值班,以便及时消除设备缺陷。7.4.8.在检修质量保证期内,若因投标方检修质量问题造成机组被迫停运或降低出力运行,投标方负责检修,并按合同条款进行考核。7.5.现场安全文明生产要求7.5.1.项目安全检修总体要求:无人身轻伤事故、无设备损坏事故、无环境污染事故、无火警以上(包括火警)事故。7.5.2.投标方承包的检修工作要根据招标方要

13、求设置安全管理机构,并在投标技术文件中予以描述,简述项目安全施工措施。7.5.3,中标后,投标方对重大项目要制订专项安全措施,确保人身和设备安全。7.5.4.投标方进场前应与招标方签订安全协议,明确双方责任。7.5.5.检修过程中坚持安全第一的原则,坚决杜绝习惯性违章现象。7.5.6.投标方在检修过程中,必须遵守国家及招标方和设备方的各项安全规程、规定,并严格遵守投标方和设备方的各项安全管理规章制度。7.5.7.投标方自带的安全工器具和电动工器具必须经校验合格,正确使用,并由投标方全权负责。7.5.8.投标方承包的检修,工作票由招标方填写,投标方负责确认安全措施正确性以外,还要负责施工人员及现

14、场的安全工作。7.5.9.修区域内严格执行检修三不落地要求。7.5.10.检修后,投标方负责对检修范围所有设备和地面进行全面卫生清理,保证设备修后见本色,设备本体破损的油漆进行修补,保温、设备标识等附件恢复完整。7.5.11.招标方提供合格的现场起吊设施(行车类)供投标方使用,投标方在使用前应进行认真检查,联合验收,检修期间,起吊设备的安全责任由投标方负责,投标方使用结束后须经招标方验收后交还,若损坏,由投标方负责维修。7.5.12.施工工器具每天使用后应收回,不用的机械设备、施工器材、材料及时撤出现场。电焊软线、链条葫芦收回后应挂在统一样式的架子上。7.5.13.工作中的工器具、材料、现场安装用或拆除的周转性物料应随时堆放整齐、定置摆
