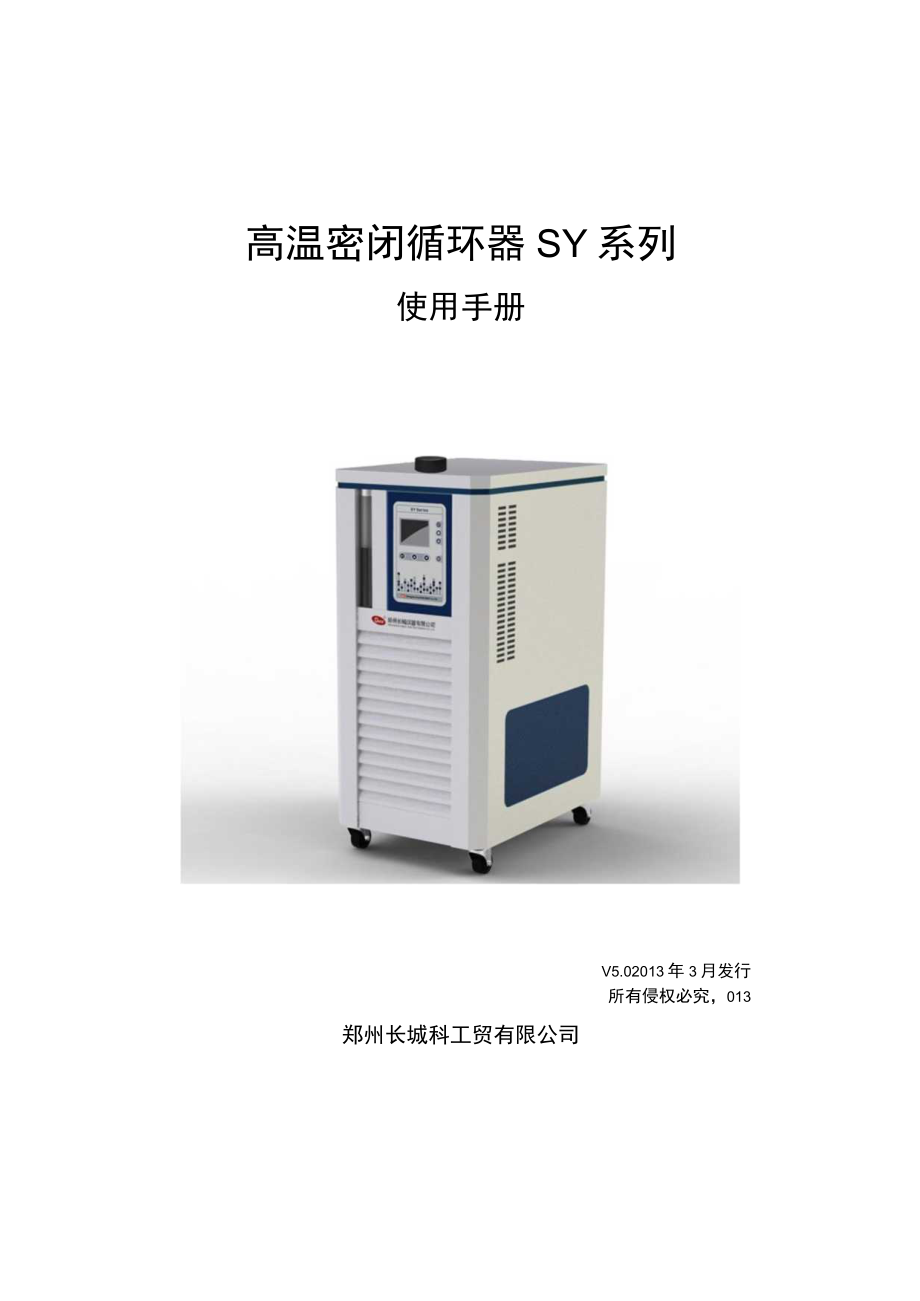

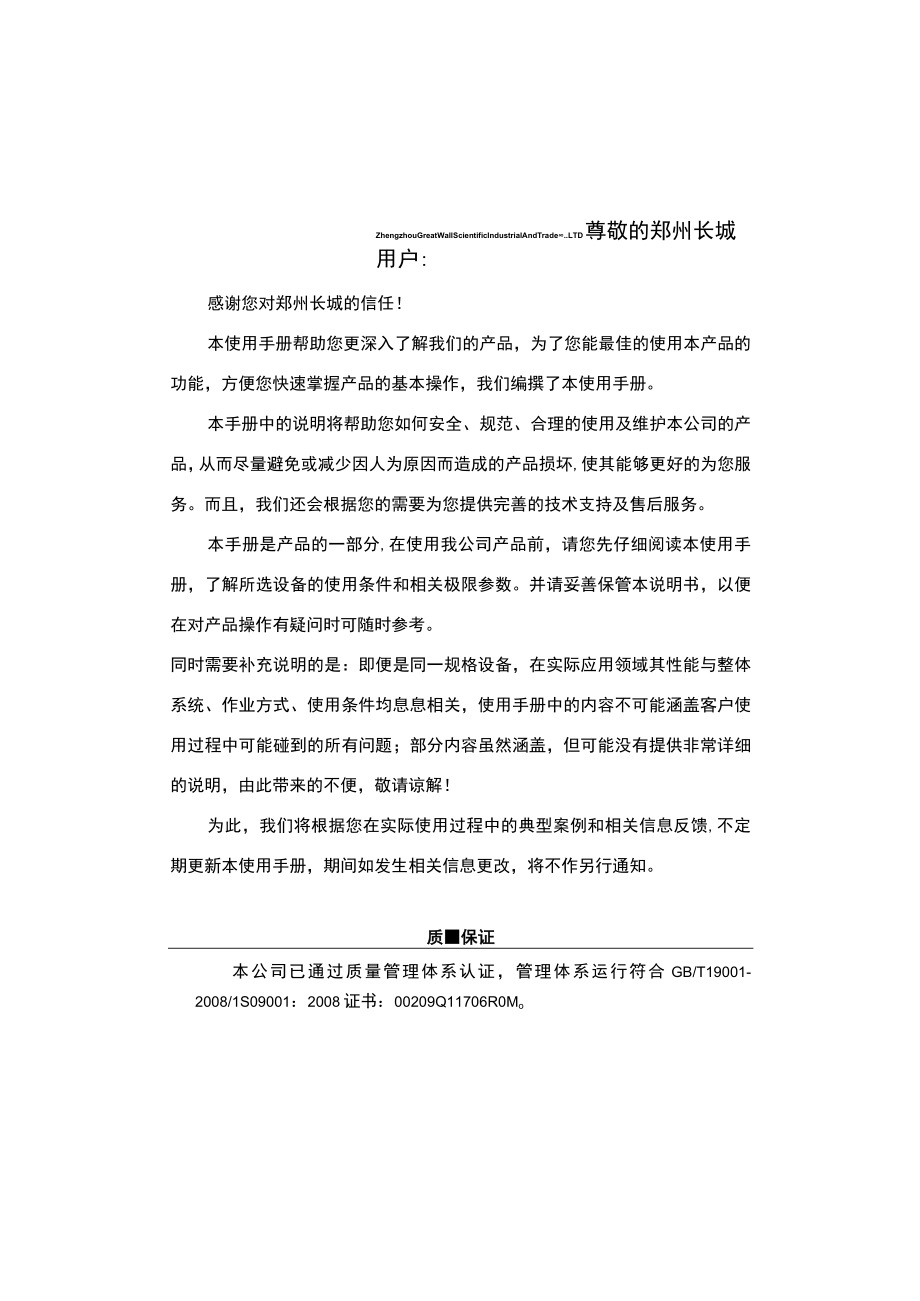

1、高温密闭循环器SY系列使用手册V5.02013年3月发行所有侵权必究,013郑州长城科工贸有限公司ZhengzhouGreatWallScientificIndustrialAndTrade.LTD尊敬的郑州长城用户:感谢您对郑州长城的信任!本使用手册帮助您更深入了解我们的产品,为了您能最佳的使用本产品的功能,方便您快速掌握产品的基本操作,我们编撰了本使用手册。本手册中的说明将帮助您如何安全、规范、合理的使用及维护本公司的产品,从而尽量避免或减少因人为原因而造成的产品损坏,使其能够更好的为您服务。而且,我们还会根据您的需要为您提供完善的技术支持及售后服务。本手册是产品的一部分,在使用我公司产品

2、前,请您先仔细阅读本使用手册,了解所选设备的使用条件和相关极限参数。并请妥善保管本说明书,以便在对产品操作有疑问时可随时参考。同时需要补充说明的是:即便是同一规格设备,在实际应用领域其性能与整体系统、作业方式、使用条件均息息相关,使用手册中的内容不可能涵盖客户使用过程中可能碰到的所有问题;部分内容虽然涵盖,但可能没有提供非常详细的说明,由此带来的不便,敬请谅解!为此,我们将根据您在实际使用过程中的典型案例和相关信息反馈,不定期更新本使用手册,期间如发生相关信息更改,将不作另行通知。质保证本公司已通过质量管理体系认证,管理体系运行符合GB/T19001-2008/1S09001:2008证书:0

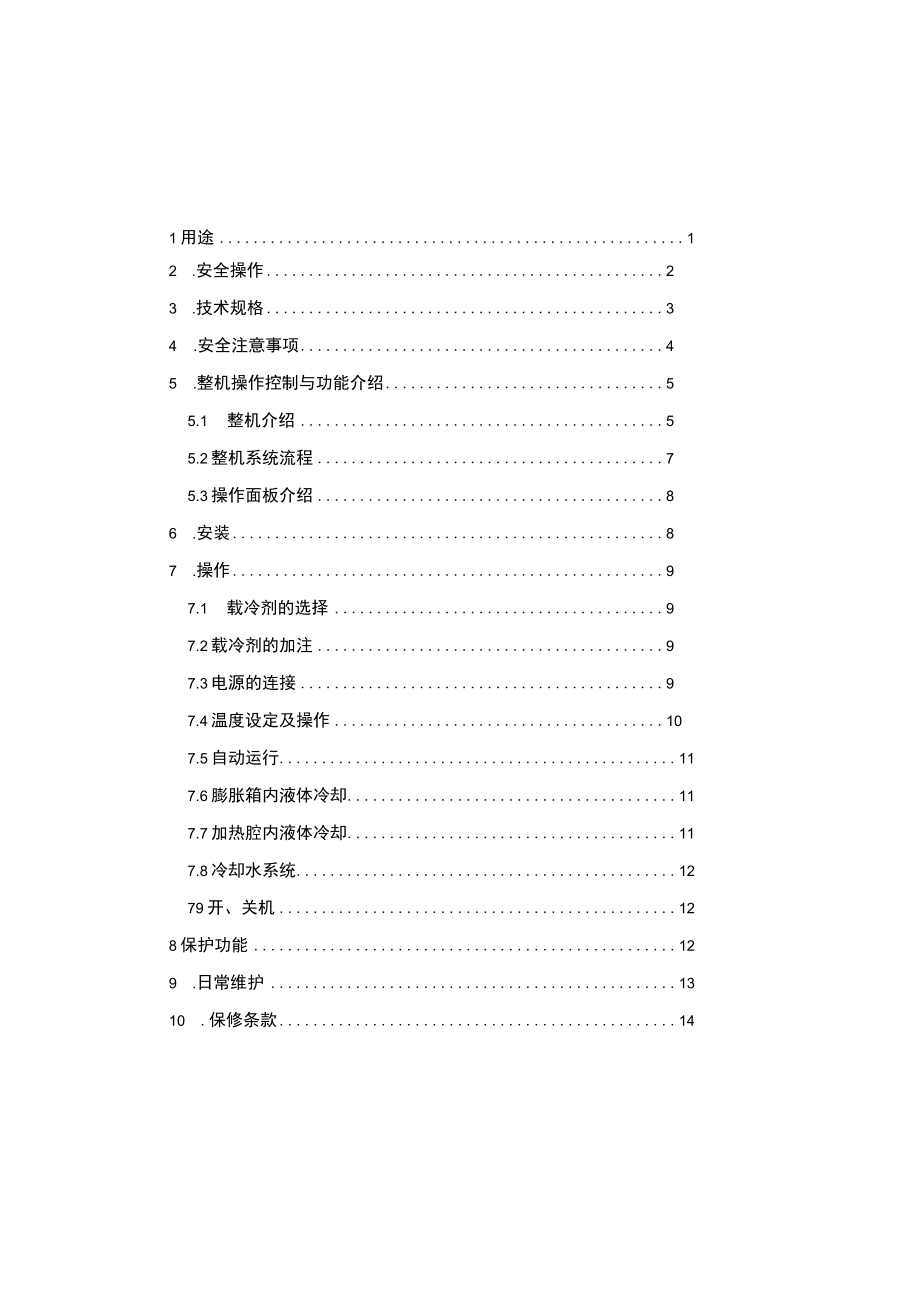

3、0209Q11706R0Mo1用途12 .安全操作23 .技术规格34 .安全注意事项45 .整机操作控制与功能介绍55.1 整机介绍55.2整机系统流程75.3操作面板介绍86 .安装87 .操作97.1 载冷剂的选择97.2载冷剂的加注97.3电源的连接97.4温度设定及操作107.5自动运行117.6膨胀箱内液体冷却117.7加热腔内液体冷却117.8冷却水系统1279开、关机128保护功能129 .日常维护1310 .保修条款141.用途密闭水冷高温循环器,是采用电加热升温的液体循环设备,可对外提供高温的循环液体,广泛应用于制药、化工、石化等行业的反应釜装置的加热。注意!密闭水冷高温循

4、环器中的载热介质不适合直接与食品、药品、烟草接触。 为确保产品的安全运行,安装、调试及维护时要严格按照“7操作”和“9日常维护”中的说明进行。 所有操作人员请务必详细阅读本说明书。 操作人员请务必掌握“4安全注意事项”中的要求。 本设备不适用于易燃、易爆的场所,如果您在操作中有疑问或意见请致电:郑州市上街区安阳路15号服务电话:传真:e-maiI:网址:对用户的建议及提示: 本设备不适用于环境腐蚀严重的场所。 本设备不适应于强磁场的环境,强磁场可能会影响机器的正常使用。 本设备允许工作室温范围为540,湿度范围为W60%,超过此范围将影响本仪器的安全性能和使用性能。3.技术规格型号SY-5-2

5、50SY-10-250SY-30-250膨胀箱容积(L)81015加热器功率(kw)224.5加热最高温度CC)250使用范围Ce)常温250环境温度()540最佳环境湿度60%电源220V10%50HZ380V50HZ循环泵功率(W)250最大流量(L/min)30最大扬程(m)25储槽材质SUS304冷却盘管材质无氧紫铜管冷却盘管外接口径6软管接头输送管道、阀门材质SUS304整机尺寸Gnm)830L560W1300H830L560W1300H830L560W1300H整机重量(kg)约78kg80kg85整机配件一套.用户安全注意事项 电源必须有可靠的接地!手上有水或潮湿严禁操作机器,否

6、则可能发生触电事故。 储液槽注入或热介质后严禁随意搬运仪器或使仪器倾斜,以避免高温载热介质侵入机器内部造成危险或机器的损坏,排放载热介质时,检查温度,最好在常温状态下排放,并妥善保管或热介质。 不要移除机器上的任何标签。 避免机器突然晃动或升降损坏内部的零件。 槽内加注的栽热介质必须保证对设备无腐蚀性。 槽内没有藏热介质时严禁开启循环泵! 外接软管尽量避免尖锐的弯曲,确保安全连接,并保证与周围物品保持一定距离。 机器出现损坏或系统泄漏时不要开启运转。 设备的维修必须由合格的专业人员操作,检修前必须断开电源。 为了能够安全的使用设备,请定期对供电电源及外接循环管路进行安全检查。 设备不能淋雨。.

7、整机及面板介绍5.1整机介绍密闭水冷高温循环器,载冷剂循环系统采用密闭系统,通过循环泵将机内导热流体输出,加热机外设备;设备有双重超温报警保护、漏电保护,是我公司与高等院校合作,结合中国国情研制的高科技产品,达国到际先进水平,填补了国内空白。本机采用PlD控制技术,温度显示采用高亮度LED显示,集循环功能、加热功能、冷却功能为一体。如下图(2)、图(3)。图21-加液口用户可以通过加液口向膨胀箱内加入载热介质。2-机器上盖用户自行维修时,可以打开上盖。3-风机冷却电控部件,防止电器件温度过高。4-液位显示管显示膨胀箱内液位,方便用户加液。5-主机外壳该部分与地板焊接一起,不能拆卸。6-左侧板可

8、拆卸,方便用户自行维修。7-操作面板用户可通过操作面板,操作机器。8-前端板可拆卸,方便用户自行维修。9-脚轮用于移动设备,方便用户移动机器。图310-排气阀系统加液时,打开排气阀,排空系统内空气,方便加液。11-漏电保护器开关起漏电保护作用,保护操作人员安全。13-放液口机器停止操作时,机器内载热介质可从这里放出。14-外循环回液口连接需加热设备的出液口。15-外循环出液口连接需加热设备的进液口。16-膨胀水箱冷却盘管进液口连接冷却水出口。17-膨胀水箱冷却盘管出液口连接排水口。18-加热器内冷却盘管进液口连接冷却水出口。19-加热器内冷却盘管出液口连接排水口。5.2整机系统流程图23456

9、171615141312781110I-外循环出液口2-膨胀箱加液口3-膨胀箱4-冷却盘管进液口5-冷却盘管出液口6-排气管7-外循环回液口8-气液分离器9-循环泵IO-液位显示Il-加热丝12-加热丝腔体13-加热腔内超温报警温度信号14-腔体冷却盘管回液口15-腔体冷却盘管出液口16-止回阀17-输出液体温度信号5.3操作面板介绍1-测量值和菜单显示窗2-设置转换开关3-设定上升温度值4-设定下降温度值5-循环开关6-冷却开关7-加热开关8-电源开关注:此控制板为SY机型通用,应根据实物确定操作!设备放置在一个水平的平面上。当需要向外界输送热源时,先将随机配带阀门拧紧在进、出液口上用随机配

10、带不锈钢保温管连接用户试验设备。当用户用于高温时,需要用到冷却水,机器设备应安装在离冷却水源近的地方。7.1 载热介质的选择1 .载热介质要有优异的热稳定性和优良的导热性能。2 .载热介质要求常温300温度范围内使用无粘稠、无变质、无自燃。3 .载热介质要对人体无毒,对膨胀箱及管路无腐蚀性。7.2 载热介质的加注用不锈钢保温软管把设备的进、出液口分别于实验设备的出、进液口相连接。打开机器顶部的加液盖,缓慢向膨胀箱内加入载热介质,膨胀箱内液体超过液位显示的1/3时,即打开外循环开关,向用户输送载热介质。加液过程中系统内会存在气体,需要打开排气阀10。控个循环系统中的气体必须排放干净,否则不允许开

11、启加热功能!膨胀箱内最终液体不可过多防止溢出,膨胀箱内最终液位最高不超过液位显示的2/3。7.3电源的连接根据机器性能牌上显示的电压、电流选择合适的专用电源。电源必须有可靠的接地!电源必须有带有漏电保护器!如电源为AC220V50Hz,应有良好的接地,并配有标准三极安全插座。如电源为AC380V/50HZ,其控制电压220V/50HZ;电源接头为三根火线,一根零线,。调整前电源必须断电。若因接错电压或无地线造成的损失、损坏及事故,我公司不负任何责任。请用手拿插头插拔电源,严禁拖拉电线。严格防止高温等损坏电线。7.4温度设定及操作打开电源开关,闭合漏电保护器11。按下电源键,显示“温度测量范围和

12、NPPF4秒,进入运行状态,温度测量窗口显示当前测量温度,温度设定窗口显示当前设定温度。时间窗口显示当前设定时间,段数窗口显示当前段数。设定所需温度点按“SET”键设定,再点按该键进入每一段的温度设定,此时点按上调键或下调键来实现温度增或减,直至调整到所需的试验温度为止。当段数设定为1,且第一段时间设为0,则程序没有定时,且一直运行第一段设置温度。循环功能打开循环开关,循环允许指示常亮,循环泵开始工作。加热功能打开加热开关,加热允许指示常亮,加热工作指示根据温度恒温要求自动开启。使用过程中恒温效果较差时可长按下调键8S,自整定指示开始闪烁,控制程序即进入自整定状态,自整定结束后自整定指示熄灭,

13、得出一组能使该设备控温效果趋于最佳状态的恒温参数。开启自整定时,必须先开启加热允许,否则按键无效。7.5自动运行设定完毕后,先点按“循环”键开启循环泵(循环泵启动时会伴随有瞬间蜂鸣声),再点按“加热”键后,加热功能开始工作,对外输出高温液体。如果被加热对象为玻璃设备请注意玻璃热应力现象,以免造成损失!7. 6膨胀箱内液体冷却膨胀箱内液体温度禁止超过100,当温度超过IO(TC时,需要通冷却水冷却。把冷却水(采用去离子水)接到膨胀箱的冷却盘管进出口,打开操作面板上的冷却开关,电控系统上的温控表得到信号(温控表设定温度为100),当膨胀箱内超过Io(TC时,冷却系统上电磁阀开启,冷却盘管内通冷却水

14、,膨胀箱内液体温度降低,当膨胀箱内液体温度低于温控表设定值5时,冷却电磁阀关闭。7.7系统冷却降温加热腔内配有冷却盘管,当系统加热到高温需要降温到常温时候,直接向加热腔冷却盘管内通入冷却介质(去离子水等),强制水冷冷却,使高温液体快速降温。7. 8冷却水需求如使用自来水作为冷却水,要注意以下几点:1 .冷却水应使用去离子水;必须加过滤装置来去除杂质,保证水洁净,对冷却盘管无腐蚀性。PH值为6.5-8.5。2 .要求供水流量在25L/分钟,压力在之间0.1O.5MPao3,冷却循环水的配管必须使用品质好的专用配管。4冷却水的回水管必须和排水口连接,且需要固定,以免水溅出。5 .冷却循环水的配管由于长期使用可能会硬化、弹性变小,要求最好每年更换一次。6 确认更换后在使用前确认管路无漏水现象。7 .使用结束后,必须关闭循环水出水口。7.9开、关机顺序开机顺序为:加入合适的载热介质T将电源线与专用电源接通T闭合断路器T点按“电源”键T开启循环开关T开启加热开关T开启需热设备关机顺序
