《弱电智能化图纸设计规范.pptx》由会员分享,可在线阅读,更多相关《弱电智能化图纸设计规范.pptx(21页珍藏版)》请在第壹文秘上搜索。

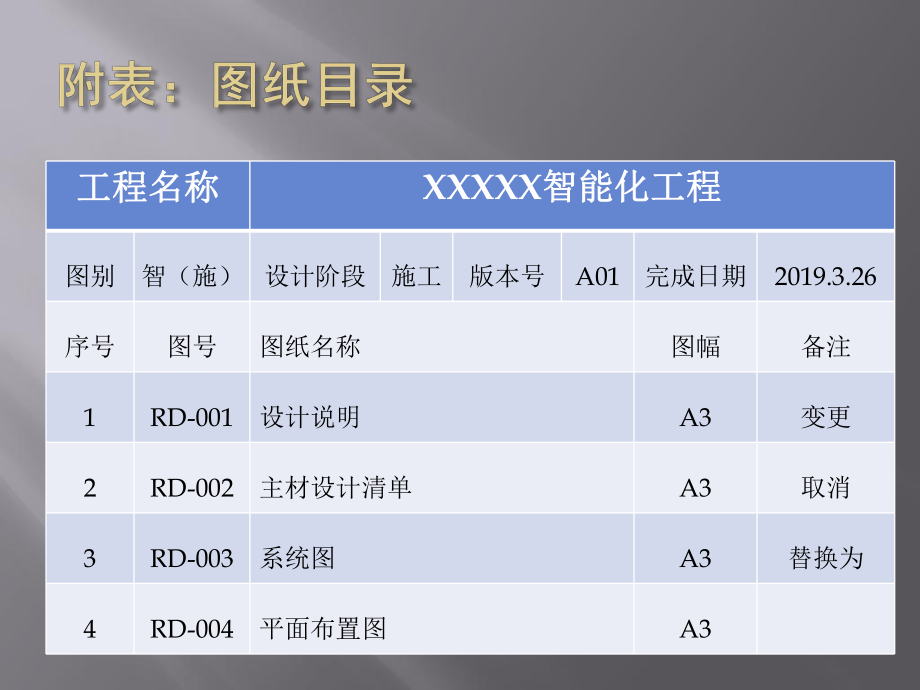

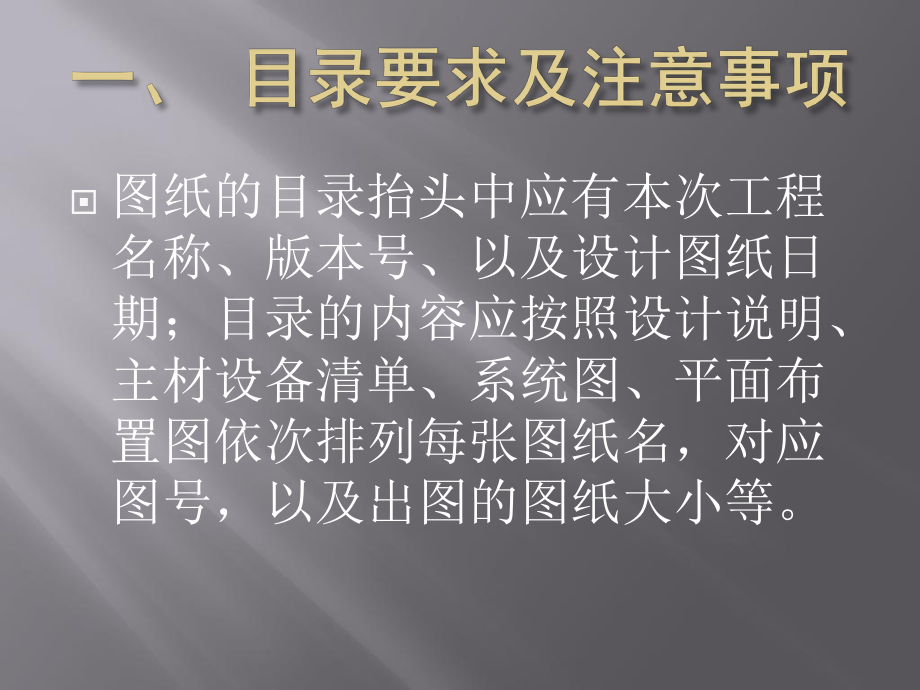

1、图纸的目录抬头中应有本次工程名称、版本号、以及设计图纸日期;目录的内容应按照设计说明、主材设备清单、系统图、平面布置图依次排列每张图纸名,对应图号,以及出图的图纸大小等。工程名称工程名称XXXXX智能化工程智能化工程图别智(施)设计阶段施工版本号A01完成日期2019.3.26序号图号图纸名称图幅备注1RD-001设计说明A3变更2RD-002主材设计清单A3取消3RD-003系统图A3替换为4RD-004平面布置图A31、设计说明中应包含有1)、工程概况说明(工程所在地方位置,设计范围以及其他需要注意的说明);2)、与本次设计相关的标准、规范;所用规范必须为现阶段发行的最新版本。同时在甲方对

2、本次工程设计有特别要求时,应当载明;3)、系统说明;应当将设计中所涉及的各个系统分别单列出,并且分别对每个系统做说明,系统说明中应该有该系统能够实现的功能的说明、平面图布点的说明、设备选型的说明、特殊线缆线管敷设说明(如:特殊场合敷设、不得已而采用非规范性的说明等);平面布点说明及设备选型说明应该有相关技术性或数据工时方面的支持;4)、其他说明,包含:线管敷设预留情况的说明,预留说明应该符合规范;其他有必要的细节性的说明;如有必要,可对工程售后服务进行详细的说明。注:设计说明中应有图例的说明,图例说明中应分系统列明本次设计图纸中的所有图例符号,说明该图例的名称,线材、管材图例应说明线材型号及敷

3、设方式,同时对于需要说明的特殊图例,应增加备注说明。序号序号图例符号图例符号图例名称图例名称安装方式安装方式备注备注吊装、支架、吸顶、墙面安装等,并注明安装高度。线材、管材内为该项的材料型号及敷设方式需重点说明的内容一、图框、比例 1、 制图图框根据图纸大小确定图框大小。建筑面积及设计图纸比例在图下规定内时,图框与 纸型选择如下:建筑面积建筑面积图纸比例图纸比例纸型纸型建筑面积建筑面积图纸比例图纸比例纸型纸型12001:50至1:200A480020001:300至1:800A22008001:100至1:500A3200050001:500至1:1000A12、规划设计建筑图及建筑面积超过5

4、000时,采用A0纸型及设计图框。3、制图比例如下建筑物或建筑平面、立面建筑物或建筑平面、立面1:50、1:100、1:150、1:200、1:300、1:400依次类推依次类推剖面、安装图1:10、1:20、1:25、1:30、1:40、1:50依次类推细部放样、节点图1:1、1:2、1:5、1:10、1:15、1:20、1:25依次类推4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框。5、图框根据图纸比例或要求,图框缩放以比例大小缩放。图纸型号图纸型号A 0A1A2A3图纸尺寸(长*宽)1189*841841*594594*420420*297图框尺寸(长

5、*宽)1154*821806*574559*400390*287装订线边宽25252525非装订边宽1010105工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86电气制图一般规则的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。二、图线1、根据设计专业的不同。设计时根据不同专业设置线形的粗细。2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。3、设置时,统一采用粗线、中粗线和细线

6、的宽度比率为4:2:1的制图方式。4、同一张图纸当中设计的线形分为实线、虚线、点划线及双点划线。工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。专业专业颜色选择颜色选择颜色色号颜色色号线形笔号(线形笔号(b)综合布线红色1号0.18背景音乐品红6号0.15监控报警绿色3号0.20有线电视黄色2号0.12楼宇监控青色4号0.14强电配线蓝色5号0.16建筑

7、框架白色/灰白7号/9号0.25/0.12建筑标注灰色8号0.10内部布置/外景250号/11号0.05三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业电线图;2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。4、文字说明统一采用“宋体”或“仿宋体”字,字号大小根据下列要求缩放:比例比例A4A3A2A11:100100b160b220b280b1:200160b220b280b340b1:300依次类推5、图纸设计过程中,如下列情况必须添加索引线说明:1)敷设管、桥

8、架的规格大小时;2)当管线穿墙时,注明穿墙空洞;3)当楼层线缆越层时,注明方向并制作相应的箭头表明上引或下引;4)当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5)当制作细部或安装大样图纸时,注明各个部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。添加索引线时一般采用斜45度角,如空间限制或图纸内容较多时,可根据空间调整;剖面或立面索引线统一采用水平或垂直的表示方式。7、工程设计图中的尺寸单位,除标高和管线长度以米为单位外,其他尺寸均以毫米为单位,按此原则标注的尺寸可不加注单位的文字符号。尺寸数值应顺着尺寸线方

9、向写并符合视图方向,数值的高度方向应和尺寸线垂直。四、标注1、根据设计要求,室内图纸标注以毫米为单位,室外规划图纸以米为单位。2、建筑图纸标注以四部分组成:段长标注、轴段长标注、轴号、总长标注。标注字体一般以“仿宋体”为主。3、标注斜线分为建筑粗斜线与斜线为主。4、室外管道需注明长度,室内根据要求标注管线长度。五、制图1、根据建筑图纸、客户要求及设计原理布置相应的图例、管线或桥架;2、图例说明及图纸说明一般在图纸左下框的位置,如图纸空间限制可调至图纸右上框;3、图纸编制时,根据下列情况必须制作剖面图或安装示意图:1)桥架安装位置(安装大样图)2)监控探头安装位置(安装大样图)3)信息点布置位置

10、(墙面安装立面图)4)周界报警(安装大样图)5)室外管网(基础剖面图)6)门禁(门禁线路布置安装大样图)7)其他异性缝施工办法平面图绘制前,必须对甲方所提供原图整理,删除与本次设计无关内容,并将整理好的图纸底图整体弱化(将底图整体更改为浅色)、建块(块名称应该与该张图纸名称相对应)。整理图纸时应该注意保留标高尺寸,房间名称等,综合布线系统还需保留家具摆放图(具体根据不同系统的特点灵活取舍)。平面图的布点应该根据相关规范设计规范、施工规范合理布置点位,需要编号的点位可依次或按分区排列编号,平面布点规则也应对应设计说明中的布点要求;线缆敷设整齐美观,标注清楚线型、敷设方式、敷管型号及尺寸;上下层楼

11、线缆,应该有相对应引线符号和说明;需要穿墙打 洞地方还应标注打洞位置,套管型号及尺寸。需要安装设备箱/机柜 的图纸,平面图上以图例代替,并且在该张图中列表说明设备箱内 设备名称、设备箱/机柜编号、设备箱/机柜图例、设备箱/机柜内各 设备的数量及安装时要注意事项(设备箱/机柜的安装方式、尺寸已 经在图例说明或主材设备清单中说明,可以不再说明);对于需要 接入该设备箱的设备,可将设备表中分别载明接入设备编号。 对于室外平面图应有挖沟直埋做法图,通信井做法图,立杆安 装还应有立杆基础做法图。所有做法图必须参照相关规范及现场实 际施工条件绘制,必要时可列明所参考规范名称。编号编号图例图例设备明细设备明

12、细需要接入设备箱的设备标号需要接入设备箱的设备标号注意事项注意事项1)X*12)Y*53)M*34)Q*2如: 摄像机:1、3、5吸顶音响:10、11、12主材设备清单应分系统将设备名称、单位、参考数量、设备参 数(非招投标项目:设备参数应为该设备的通用性参数,以保证设 备采购时可灵活选用供应厂商;招投标项目:所选设备参数必须严 格相应招标文件的参数);设备清单中除特殊、指定设备可详细列 明该设备的具体型号外,其余设备不得列明型号。序序号号设备名称设备名称技术参数技术参数单位单位参考数量参考数量备注备注1.XX系统主材设备清单1非招投标项目:该类设备的通用性参数招标项目:参考招/投标,严格相应招/投标清单特殊类(指定)设备:标明该设备型号2.XX系统主材设备清单12

展开阅读全文
