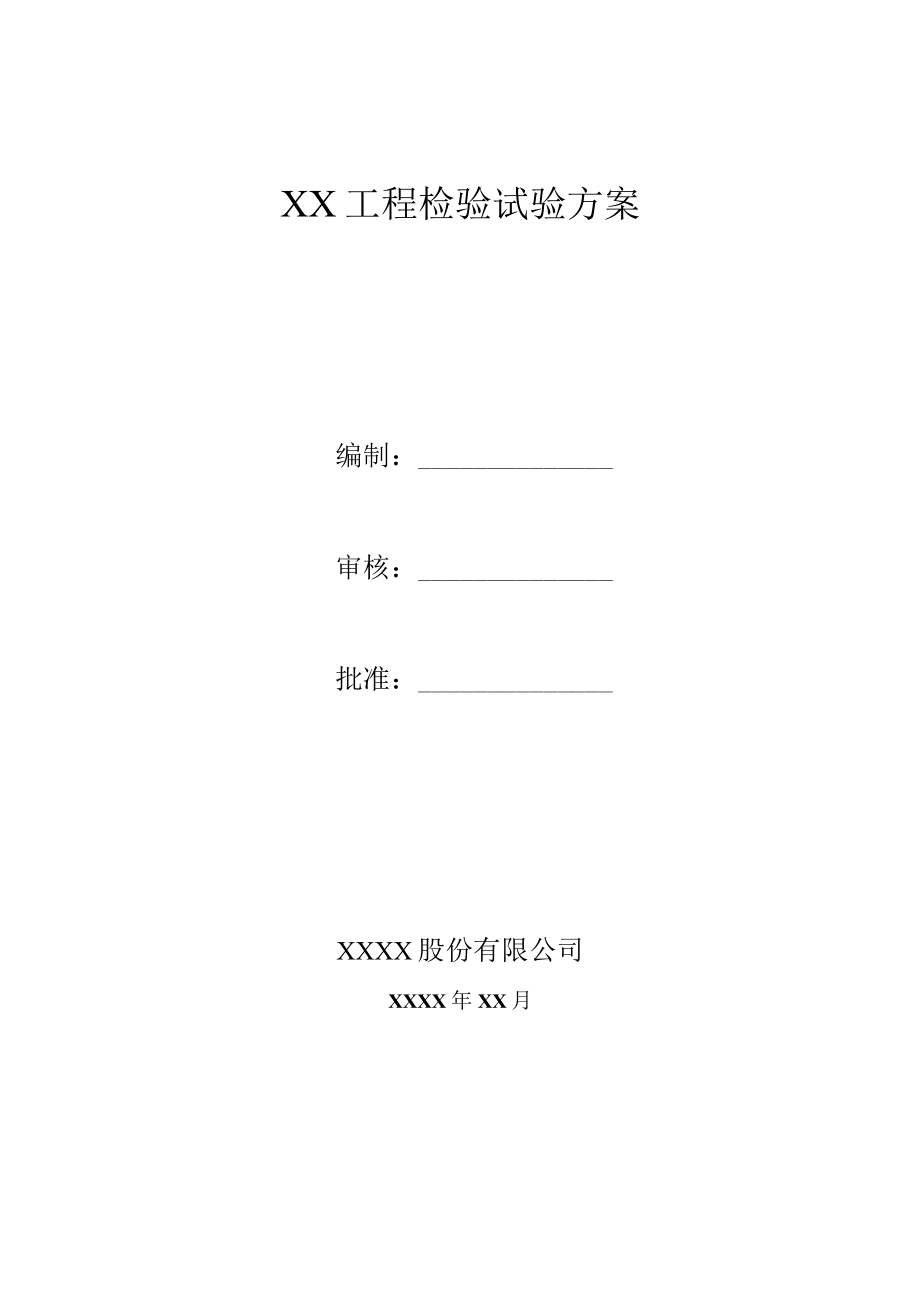

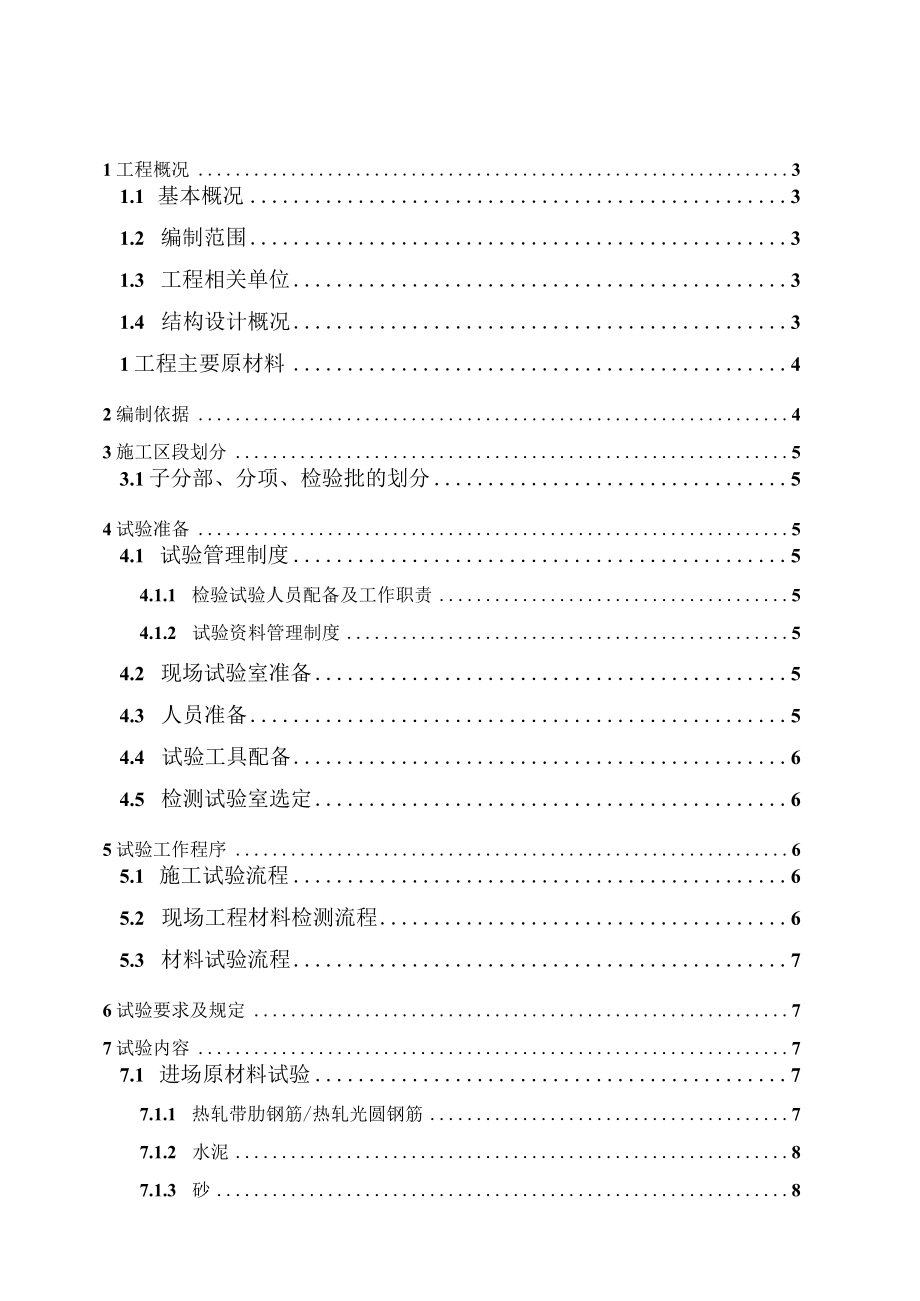

1、XX工程检验试验方案编制：审核：批准：XXXX股份有限公司XXXX年XX月1工程概况31.1 基本概况31.2 编制范围31.3 工程相关单位31.4 结构设计概况31工程主要原材料42编制依据43施工区段划分53.1子分部、分项、检验批的划分54试验准备54.1 试验管理制度54.1.1 检验试验人员配备及工作职责54.1.2 试验资料管理制度54.2 现场试验室准备54.3 人员准备54.4 试验工具配备64.5 检测试验室选定65试验工作程序65.1 施工试验流程65.2 现场工程材料检测流程65.3 材料试验流程76试验要求及规定77试验内容77.1 进场原材料试验77.1.1 热轧带

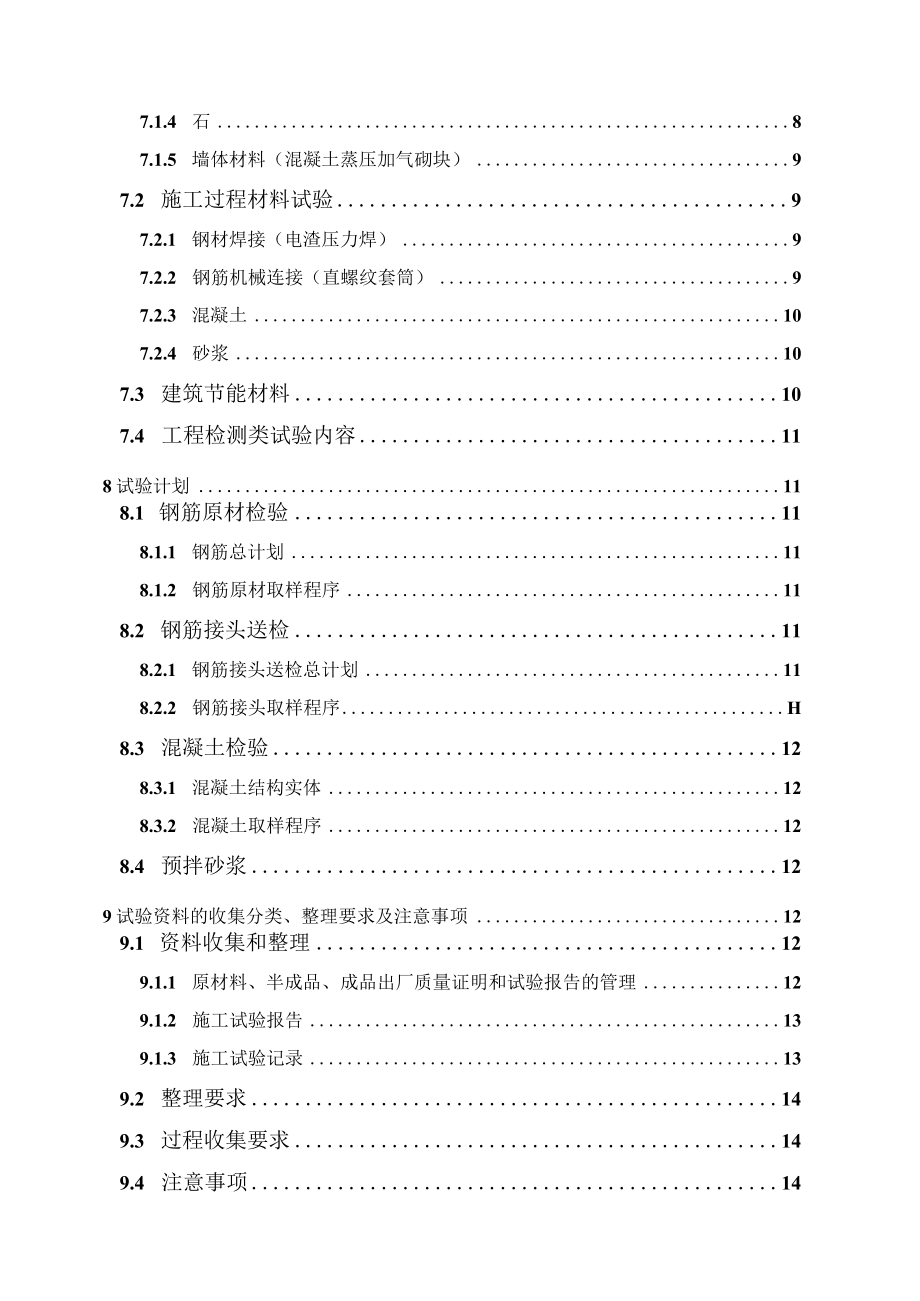

2、肋钢筋/热轧光圆钢筋77.1.2 水泥87.1.3 砂87.1.4 石87.1.5 墙体材料（混凝土蒸压加气砌块）97.2 施工过程材料试验97.2.1 钢材焊接（电渣压力焊）97.2.2 钢筋机械连接（直螺纹套筒）97.2.3 混凝土107.2.4 砂浆107.3 建筑节能材料107.4 工程检测类试验内容118试验计划118.1 钢筋原材检验118.1.1 钢筋总计划118.1.2 钢筋原材取样程序118.2 钢筋接头送检118.2.1 钢筋接头送检总计划118.2.2 钢筋接头取样程序H8.3 混凝土检验128.3.1 混凝土结构实体128.3.2 混凝土取样程序128.4 预拌砂浆12
3、9试验资料的收集分类、整理要求及注意事项129.1 资料收集和整理129.1.1 原材料、半成品、成品出厂质量证明和试验报告的管理129.1.2 施工试验报告139.1.3 施工试验记录139.2 整理要求149.3 过程收集要求149.4 注意事项141工程概况1.1 基本概况（1）工程概况XX位于XX省南部地区，以XXXX站为起点，自北向南经XXXX、XX、XX、至XX；O地理位置见下图。图片（2）地理概况XX至XX段房屋工程位于XX省XXX市，其气候属XXX气候，类型多样，四季分明，水热同季，雨量较为充沛。XX县属北亚热带季风湿润气候，夏无酷暑，冬无严寒，季风气候比较明显，降雨量较为充沛
4、，日照充足。1.2 编制范围本检验试验方案的编制范围：所有的房屋建筑工程。包含XXXX所有的房屋,包括：XXX楼（2处）XXXX综合楼（1处）。1.3 工程相关单位项目内容建设单位监理单位设计单位地勘单位施工单位1.4 结构设计概况（I）结构体系及结构材料本工程为框架结构，主要结构材料为钢筋砂。（2）混凝土强度等级框架梁、柱C40（0.000以上），构造柱（0.000以上）、过梁、雨棚C30,基础,地圈梁、0.000下框架梁柱及构造柱C40,现浇板C30,垫层C20。(3)钢筋混凝土保护层环境类别现浇板构造柱(土0.000以上)、过梁、雨棚框架梁、柱一2025401工程主要原材料项目设计材料使
5、用范围钢筋原材HRB400E；HPB300地基、主体、二构砂浆预拌砂浆二构砂子中砂二构、装修石子细石二构、装修水泥RO42.5二构、装修砌体材料(600200200)mm蒸压加气混凝土砌块房屋内墙、房屋外墙(24011553)mm烧结普通砖围墙、基础2编制依据序号名称编号1建筑工程施工质量验收统一标准GB50300-20132建筑地基基础工程施工质量验收规范GB50202-20023砌体结构工程施工质量验收规范GB50203-20114混凝土结构工程施工质量验收规范GB50204-20155屋面工程质量验收规范GB50207-20126建筑地面工程施工质量验收规范GB50209-20107建筑
6、装饰装修工程质量验收规范GB50210-20018建筑电气工程施工质量验收规范GB50303-20029建筑给排水及采暖工程施工质量验收规范GB50242-200210建筑节能工程施工质量验收规范GB50411-200711水泥取样方法GB/T12573-200812建筑工程检测试验技术管理规范JGJ190-201013回弹法检测混凝土抗压强度技术规程JGJ/T23-201114钢筋焊接及验收规程JGJ18-201215钢筋机械连接技术规程JGJ107-201016砌筑砂浆配合比设计规程JGJ98-201017建筑砂浆基本性能试验方法JGJ/T70-200918预拌砂浆技术规程JGJ/T223
7、-201019抹灰砂浆技术规程JGJ/T220-20103施工区段划分3.1子分部、分项、检验批的划分详XXXX工程XXXX房建工程检验批划分方案。4试验准备4.1 试验管理制度4.1.1 检验试验人员配备及工作职责（1）项目总工程师负责对检验与实验的总体安排；（2）材料员确保对采购的原材料、半成品、工程设备以及发包方提供的产品的质量负责；（3）质量工程师应对在施工过程中使用的各种原材料、半成品、施工过程的质量监控负责；（4）驻点现场工程师按规范标准负责对各工程的施工质量负责；（5）检验与实验人员应按规范标准负责对现场原材料、半成品的取样、送检的质量负责，负责工程的各项取样试验工作及试验验资料
8、的回收整理。4.1.2 试验资料管理制度（1）做好原材料、半成品的检验和试验委托单、委托登记台帐、试验记录、检验试验台帐、检验试验报告、专项试验报告单、不合格的原材料、半成品台帐等相关资料的记录、并做好收集整理归类管理和移交工作。（2）做好各种新进原材料的收集整理工作，并阶段性的移交给档案资料员。（3）各种原材料的取样和半成品送检应与工程同步（提前）不能后于工程施工。4.2 现场试验室准备4.3 人员准备（1）本项目经理部按要求设试验员一名，专职负责工程的各项取样试验工作及试验资料的回收整理。（2）施工队设试验助理一名，协助混凝土试块的制作，拆模、养护工作以及钢筋、砌体等原材料的取样工作。（3
9、）回填土施工时，为回填土取样工作顺利展开，施工队需再配试验助手一名经培训后负责回填土取样封样工作。4.4 试验工具配备计量试验工具使用前应送到计量检测中心进行校准检测，通常检测周期为一年，钢卷尺为占年。做好测量工具台帐、测量设备台帐以及周检计划。序号名称规格单位用途数量1标准研试模（塑料）150*150*150组制作险标、同养试块若干2砂浆试模（塑料）70.7*70.7*70.7组制作砂浆试块若干3坍落度筒100*200*300个坍落度测试14电子数显卡尺(0150)mm0.01mm把钢筋取样15卷尺7.5m把钢筋取样16电子称ASC-30台钢筋取样17切割机/台钢筋取样14.5 检测试验室选
10、定（I）经过对相应专业试验室进行实地考察，查看资料，最终决定以陕西瑞特检测科技有限公司为本工程的普通检验试验室。（2）监理确定见证取样监理人员名单，与试验室取得联系。5试验工作程序5.1 施工试验流程施工现场一试验员按规定现场取样或配合监理见证取样一试验员送委托试验室试验（试块须经过相应的养护期）一试验员取回试验报告一试验员将试验结果及时通知现场技术人员和质量员一试验资料交资料室收集归档5.2 现场工程材料检测流程试验员联系指定检测机构外检组来项目一由监理工程师现场选定构件一检测机构专业人员进行现场试验一检测机构制作试验报告一试验员取回试验报告f试验员将试验结果通知及时现场技术人员和质量员f试
11、验资料交资料室收集归档5.3 材料试验流程6试验要求及规定本工程试验材料主要分为四大类：一类是进场原材料常规检测（钢筋、水泥、砂、石、砌块、防水材料等）；一类是施工过程材料（包括回填土、混凝土、砂浆、钢筋接头等）；一类是建筑节能材料检测（墙体、外窗、屋面节能等）；一类是施工实体检测（包括后置埋件现场拉拔试验、结构实体钢筋保护层检验等）。现行标准单位工程有见证取样和送检次数为试验总数的100%O7试验内容7.1 进场原材料试验7.1.1 热轧带肋钢筋/热轧光圆钢筋检验检测依据GB1499.1-2008/XG1-2012钢筋混凝土用钢第1部分：热轧光圆钢筋国家标准第1号修改单；GB1499.2-2
12、007/XG1-2009钢筋混凝土用钢第2部分：热轧带肋钢筋国家标准第1号修改单。检测内容拉伸、弯曲、尺寸、重量偏差。组批原则或取样频率同一厂别、同一炉罐号、同一规格、同一交货状态每W60吨为一验收批，允许由同一牌号、同一冶炼方法、同一浇注方法的不同罐号组成混合批，各炉号含碳量之差不大于0.02%,含镭量之差不大于0.15%。混合批重量不大于60t。取样方法和取样数量拉伸及弯曲：从每批中任选两根切取（距端部500mm）,每根截取拉伸和弯曲试样各1根，拉伸试样一般为450500mm;弯曲试样一般为250300mm0尺寸：逐支检测；重量偏差：应从每批的不同钢筋上截取，数量不少于5支，每只长度不少于
13、500mm。（注：两端切平）应收集资料钢材合格证及出厂质量证明文件；钢筋检测报告。7.1.2水泥检验检测依据水泥取样方法GB/T12573-2008；通用硅酸盐水泥国家标准第1号修改单GB175-2007/XG1-2009；混凝土结构验收规范。检测内容凝结时间、安定性、强度。组批原则或取样频率按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过20Ot为一批，散装不超过50Ot为一批，每批抽样不少于一次。当使用中对水泥治疗有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复检，并按复验结果使用。取样方法和取样数量应从同一批的20袋或20个不同部位的水泥中尽量取
14、等量,总量至少为12kgo应收集资料水泥厂家资质、出厂合格证、7天及28天检验报告、复检报告。7.1.3砂检验检测依据建筑用砂GB/T14684-2011；普通混凝土用砂、石质量及检验方法标准JGJ52-2006o检测内容颗粒级配、细度模数、含泥量、泥块含量、表观密度、堆积密度、空隙率。组批原则或取样频率同分类、规格、适用等级的每600t400m3为一批，每批抽样不少于一次。取样方法和取样数量在料堆上取样时，取样部位应均匀分布，取样前先将取样部位表面铲除，然后由各部分抽取大致相等的砂8份组成一组样品，总量至少为30kgo应收集资料砂子厂家资质、复检报告。7.1.4石检验检测依据建筑用卵石、碎石GB/T146
