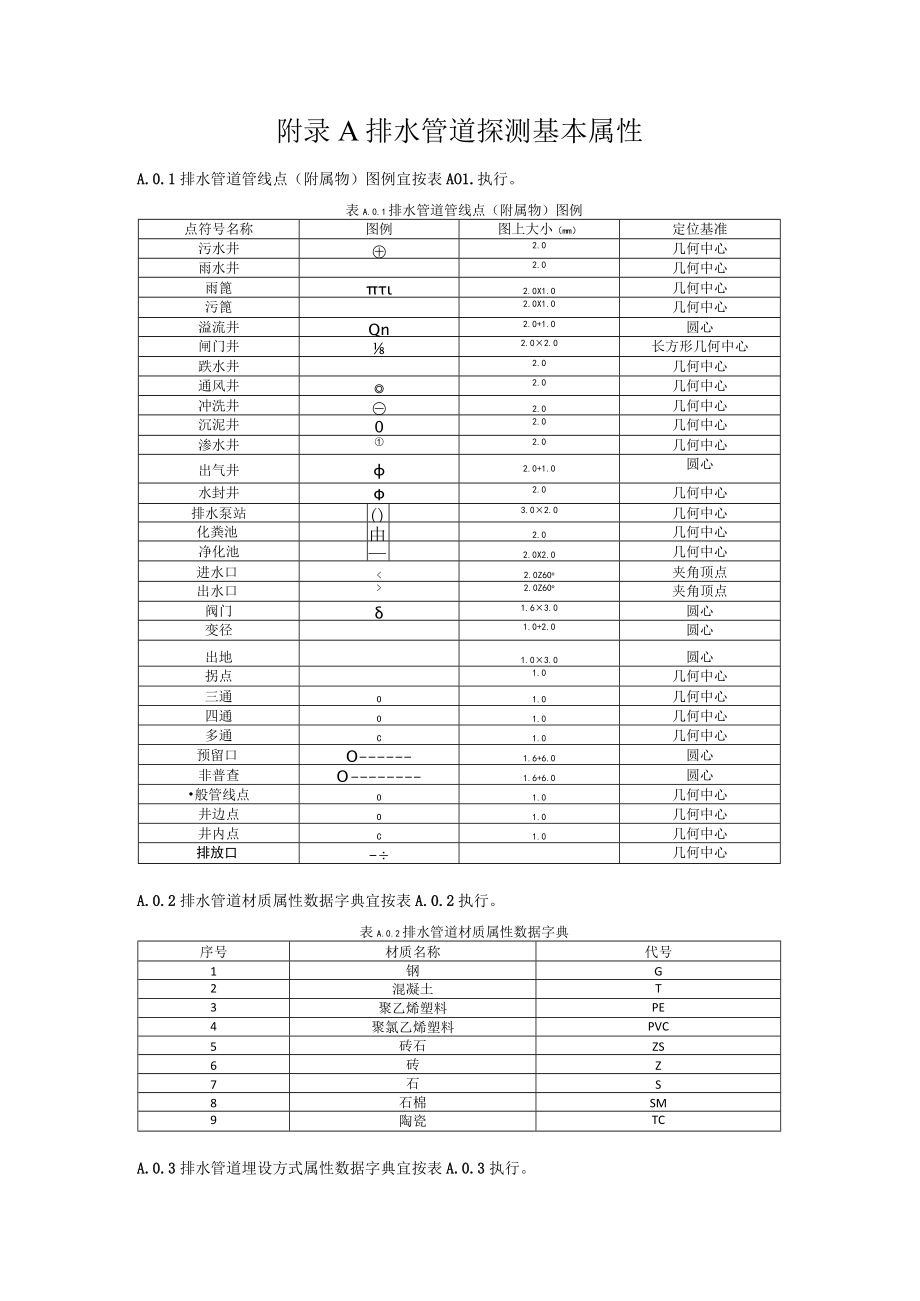

1、附录A排水管道探测基本属性A.0.1排水管道管线点（附属物）图例宜按表AO1.执行。表A.0.1排水管道管线点（附属物）图例点符号名称图例图上大小（mm）定位基准污水井2.0几何中心雨水井2.0几何中心雨篦2.0X1.0几何中心污篦2.0X1.0几何中心溢流井Qn2.0+1.0圆心闸门井2.02.0长方形几何中心跌水井2.0几何中心通风井2.0几何中心冲洗井2.0几何中心沉泥井02.0几何中心渗水井2.0几何中心出气井2.0+1.0圆心水封井2.0几何中心排水泵站()3.02.0几何中心化粪池由2.0几何中心净化池2.0X2.0几何中心进水口2.0Z60o夹角顶点阀门1.63.0圆心变径1.0

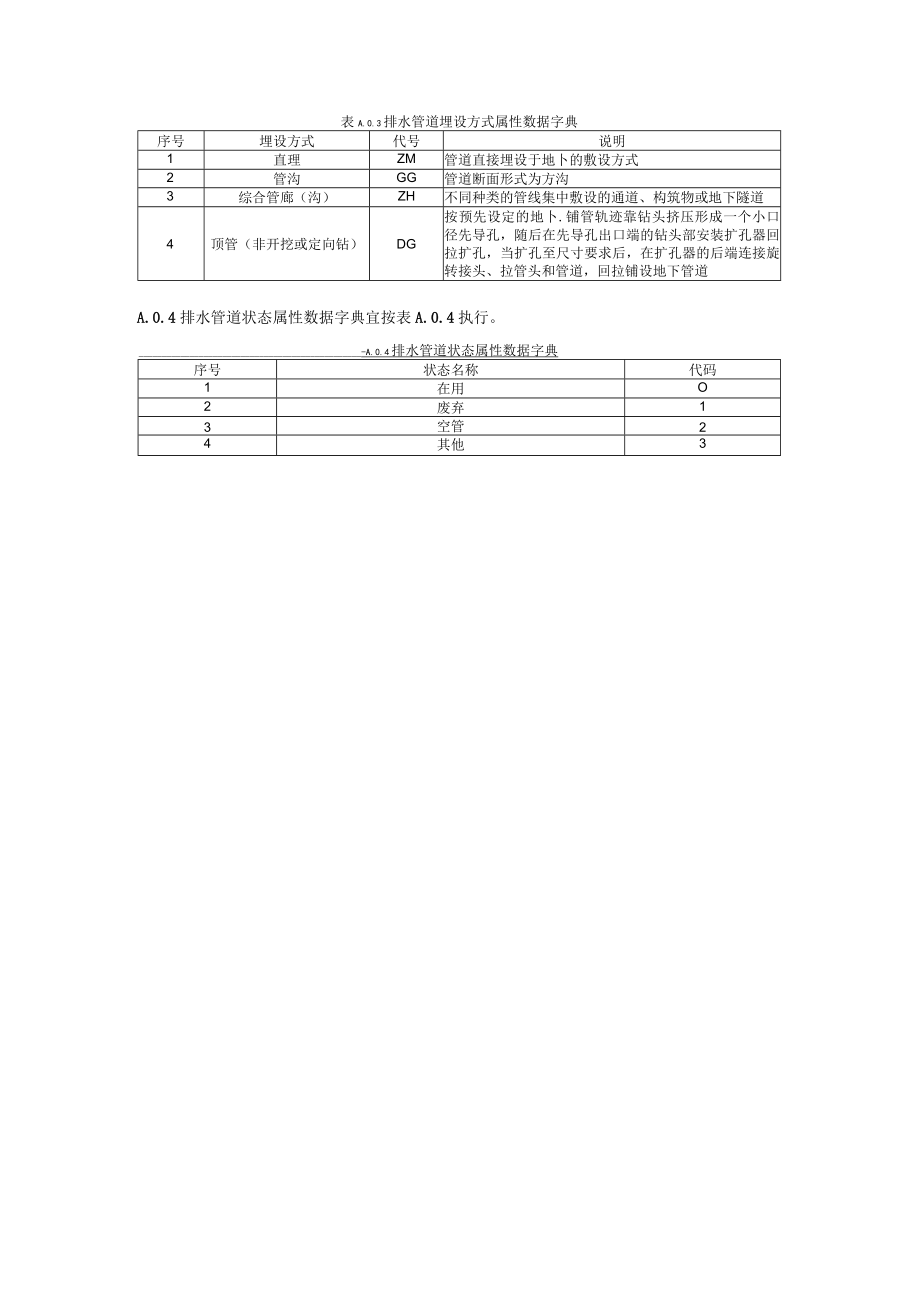

2、+2.0圆心出地1.03.0圆心拐点1.0几何中心三通O1.0几何中心四通O1.0几何中心多通C1.0几何中心预留口O1.6+6.0圆心非普查O1.6+6.0圆心般管线点O1.0几何中心井边点O1.0几何中心井内点C1.0几何中心排放口-几何中心A.0.2排水管道材质属性数据字典宜按表A.0.2执行。表A.0.2排水管道材质属性数据字典序号材质名称代号1钢G2混凝土T3聚乙烯塑料PE4聚氯乙烯塑料PVC5砖石ZS6砖Z7石S8石棉SM9陶瓷TCA.0.3排水管道埋设方式属性数据字典宜按表A.0.3执行。表A.0.3排水管道埋设方式属性数据字典序号埋设方式代号说明1直理ZM管道直接埋设于地卜的敷

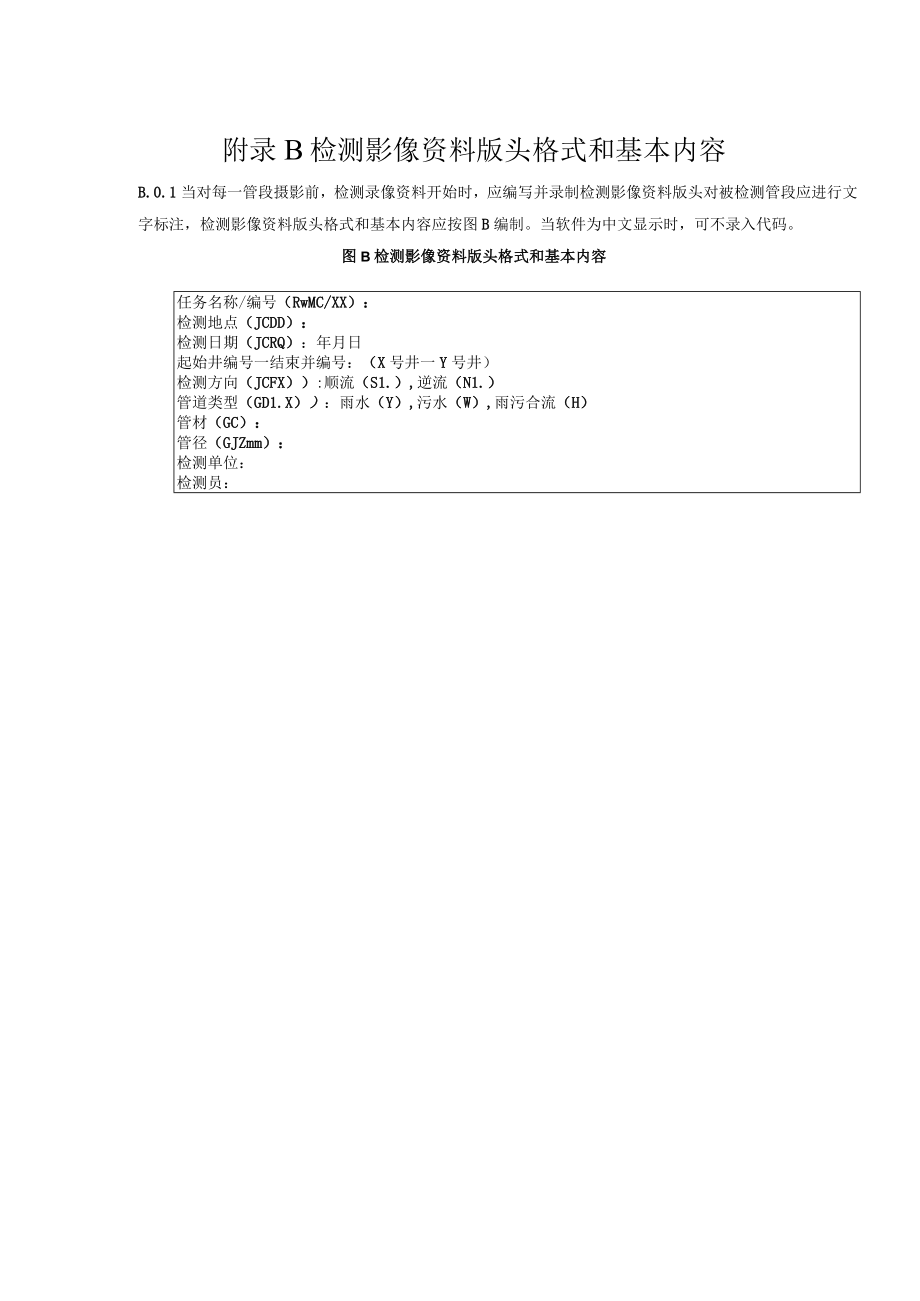

3、设方式2管沟GG管道断面形式为方沟3综合管廊（沟）ZH不同种类的管线集中敷设的通道、构筑物或地下隧道4顶管（非开挖或定向钻）DG按预先设定的地卜.铺管轨迹靠钻头挤压形成一个小口径先导孔，随后在先导孔出口端的钻头部安装扩孔器回拉扩孔，当扩孔至尺寸要求后，在扩孔器的后端连接旋转接头、拉管头和管道，回拉铺设地下管道A.0.4排水管道状态属性数据字典宜按表A.0.4执行。-A.0.4排水管道状态属性数据字典序号状态名称代码1在用O2废弃13空管24其他3附录B检测影像资料版头格式和基本内容B.0.1当对每一管段摄影前，检测录像资料开始时，应编写并录制检测影像资料版头对被检测管段应进行文字标注，检测影像
4、资料版头格式和基本内容应按图B编制。当软件为中文显示时，可不录入代码。图B检测影像资料版头格式和基本内容任务名称/编号（RwMC/XX）：检测地点（JCDD）：检测日期（JCRQ）：年月日起始井编号一结束并编号：（X号井一Y号井）检测方向（JCFX）:顺流（S1.）,逆流（N1.）管道类型（GD1.X）：雨水（Y）,污水（W）,雨污合流（H）管材（GC）：管径（GJZmm）：检测单位：检测员：附录C现场记录表C.0.1排水管道检测现场记录应按表CO1.填写。表CO1.排水管道检测现场记录表任务名称：第页共页录像文件管段编号-A检测方法敷设年代起点埋深终点埋深管段类型管段材质管段直径检测方向管段
5、长度检测长度检测地点检测日期距离(m)缺陷名称或代码等级位置照片序号备注其他表C02检查井检查记录表任务名称：第页共页检测单位名称：检查井编号埋设年代性质井材质井盖形状井盖材质检查内容外部检查内部检查1井盖埋没链条或锁具2井盖丢失爬梯松动、锈蚀或缺损3井盖破损井壁泥垢4井框破损井壁裂缝5盖框间隙井壁渗漏6盖框高差抹面脱落7盖框突出或凹陷管口孔洞8跳动和声响流槽破损9周边路面破损、沉降井底积泥、杂物10井盖标示错误水流不畅11是否为重型井盖（道路上）浮渣12其他其他检测员：记录员：校核员检查日期：年月日表C.0.3雨水口检查记录表任务名称：第页共页检测单位名称雨水口编号埋设年代材质雨水算形式雨水
6、算材质下游井编号检查内容外部检查内部检查1雨水算丢失钱或链条损坏2雨水算破损裂缝或渗漏3雨水口框破损抹面剥落4盖框间隙积泥或杂物5盖框高差水流受阻6孔眼堵塞私接连管7雨水口框突出井体倾斜8异臭连管异常9路面沉降或积水防坠网IO其他其他检测员:记录员:校核员:检查日期：年月日附录D排水管道沉积状况纵断面图格式管段编号管段直径检测地点检测方向：I管径：起始井(编号)(绘图区)起始井(编号)积深(mm)平均积深(mm)占管径百分比(I)平均百分比(%)间距(m).总长(m)检测单位:检测员:绘图员:日期：年月日附录E检测成果表E.0.1排水管道缺陷统计应按表E.0.1填写。表E.O.1排水管道缺陷统
